Descripción del Producto

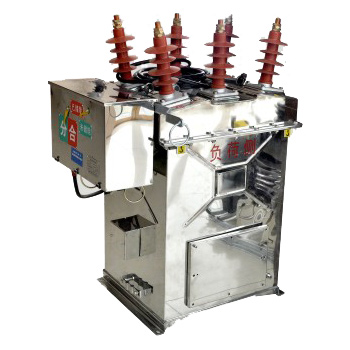

La caja de medición prepagada de alta tensión JLSZK-12 IV es un sistema integrado de medición y control diseñado para aplicaciones de distribución eléctrica en sistemas de 6-10 kV. Este dispositivo combina transformadores de corriente, transformadores de voltaje y un medidor prepagado en una carcasa exterior robusta, proporcionando una solución completa para la gestión de energía en entornos industriales y comerciales.
Características Principales
- Rango de voltaje: 6-10 kV (aplicaciones de distribución exterior)
- Tipo de instalación: Montaje exterior en poste o estructura
- Sistema de medición: Integrado con tecnología prepagada
- Protección: Carcasa metálica con grado de protección IP54
- Transformadores integrados: TC y TP combinados para medición trifásica
- Comunicación: Compatible con sistemas de telemedida y gestión remota
Aplicaciones Típicas
- Distribución eléctrica rural y urbana
- Industrias con alta demanda energética
- Complejos comerciales y residenciales
- Sistemas de generación distribuida
- Aplicaciones en redes inteligentes
Especificaciones Técnicas
| Parámetro | Especificación |
|---|---|
| Voltaje nominal | 6-10 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente primaria | 100-600 A (según configuración) |
| Precisión de medición | Clase 0.5S / 1.0 |
| Grado de protección | IP54 |
| Temperatura ambiente | -25°C a +55°C |
| Altitud máxima | ≤ 2000 m |
Instalación y Mantenimiento
La instalación debe realizarse por personal calificado siguiendo las normas IEC 62052. Se recomienda verificar la continuidad de circuitos, resistencia de aislamiento y funcionamiento del sistema de prepagado antes de la puesta en servicio. El mantenimiento preventivo incluye inspección visual, limpieza de contactos y verificación de parámetros de medición.
