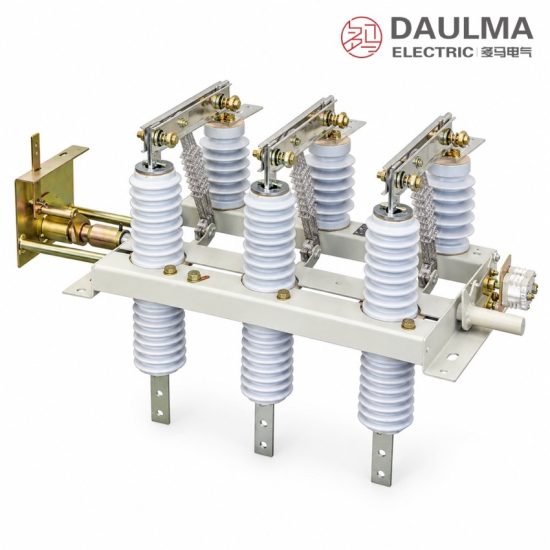

GN19-12CM Seccionador de Interior Tipo Pasamuros de Alta Tensión

Descripción del producto

El GN19-12CM es un seccionador de alta tensión de corriente alterna para interior y tipo pasamuros, destinado a redes trifásicas de 50 Hz con tensión nominal de 12 kV y maniobrado por un mecanismo manual CS6-1 con enclavamiento. Abre y cierra circuitos sin carga bajo tensión con un seccionamiento visible y no puede interrumpir la corriente de carga ni la de cortocircuito. Cada polo atraviesa la pared del tablero sobre una bancada común con aisladores de apoyo y contactos de cuchilla, de modo que aísla una sección a cada lado de la celda. Cuatro corrientes nominales, de 400 A a 1250 A, soportan hasta 40 kA durante 4 s y crestas de hasta 100 kA; se dispone de versiones resistentes a la contaminación, para gran altitud y con indicador de tensión.

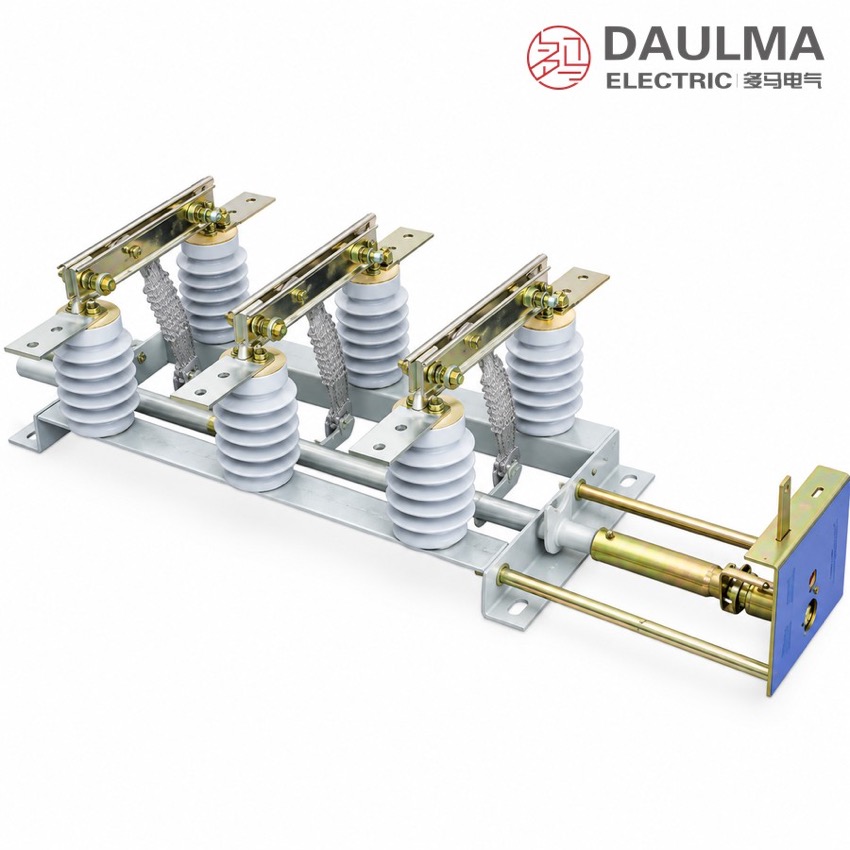

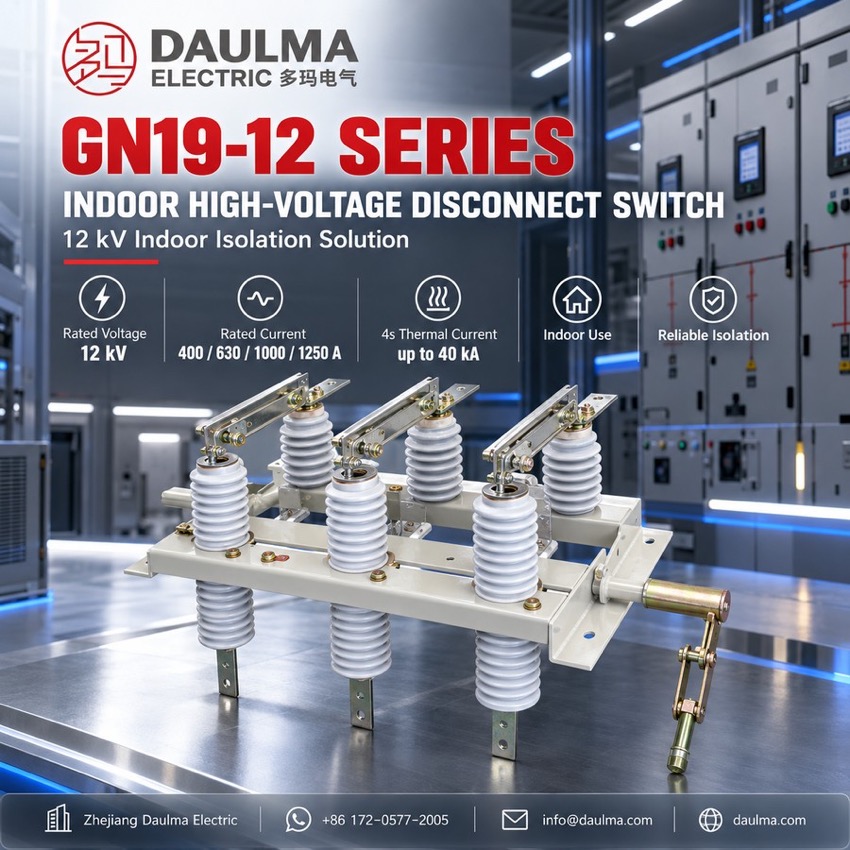

Galería del producto

Designación de tipo

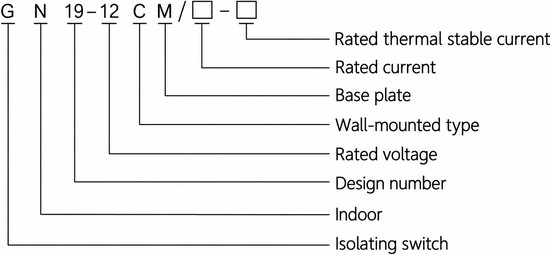

Formato de designación: G N 19-12 C M/□–□

• G – seccionador
• N – lugar de uso: interior
• 19 – número de serie de diseño
• 12 – tensión nominal, kV
• C – tipo pasamuros
• M – con panel de montaje
• □ – corriente nominal, A
• □ – corriente nominal térmicamente estable (de corta duración), kA

Condiciones de servicio

• Altitud: no superior a 1000 m (hay una versión para gran altitud)
• Temperatura ambiente: de -25 °C a +40 °C
• Humedad relativa: promedio diario no superior al 95%, promedio mensual no superior al 90%
• Intensidad sísmica: no superior al grado 8
• Emplazamiento libre de riesgo de incendio, de gases combustibles o explosivos, de contaminación severa, de corrosión química y de vibraciones violentas

Construcción

Cada polo se apoya sobre la bancada común con aisladores de apoyo y atraviesa la pared del tablero, de manera que el seccionador puede aislar una sección a cada lado de la celda. Los bornes de salida, los aisladores de apoyo y los contactos de cuchilla / de dedo constituyen el circuito principal de conducción, y la presión de contacto la mantienen los dedos de autolimpieza.

Los polos se maniobran mediante un mecanismo manual CS6-1 con enclavamiento, y una opción de indicador de tensión señala el estado con tensión. La disposición pasamuros utiliza el panel de montaje M con una abertura de 185 x 150 x 50 mm sobre una bancada de 620 mm y separación entre fases de 210 + 210 mm; las versiones resistente a la contaminación y para gran altitud cubren condiciones severas de emplazamiento.

Datos técnicos

Normas

La hoja de datos de origen no indica una norma de producto específica para el GN19-12CM. La clasificación aplicable queda fijada por la designación de tipo pedida – en ella se indican la corriente nominal y la corriente nominal térmicamente estable de 4 s – conforme al acuerdo técnico del pedido, y los datos definitivos son los de la placa de identificación y los documentos enviados con el equipo.

Instalación y dimensiones

Esquema de instalación

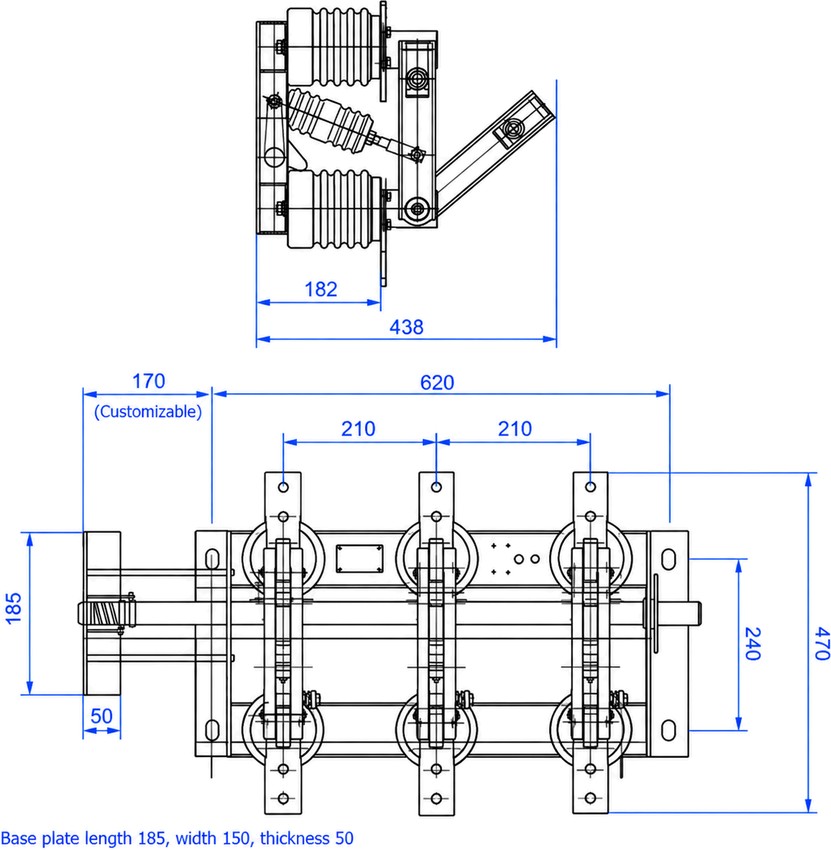

Monte los polos pasamuros sobre su bancada común de modo que los aisladores pasamuros atraviesen la pared del panel, fije la bancada a través de los orificios de montaje y acople los polos al mecanismo CS6-1. Verifique el recorrido libre de las cuchillas, el asentamiento correcto de los contactos y el seccionamiento visible completo antes de dar tensión, y conecte la bancada a la red de puesta a tierra. Prepare la abertura del panel de 185 mm de largo por 150 mm de ancho para un espesor de panel de 50 mm; la cota de 170 mm puede personalizarse.
