Resumen del Producto
Los transformadores de voltaje de la serie JDJ2-35 y JDJJ2-35 (también designados como JDXN2-33, JDN2-33) son transformadores de potencial monofásicos exteriores sumergidos en aceite; estos instrumentos electromagnéticos están diseñados para medición precisa de voltaje, medición de energía, monitoreo de voltaje y aplicaciones de protección por relé en sistemas de energía de CA de 35kV que operan a 50 Hz o 60 Hz. Estos transformadores utilizan principios de inducción electromagnética para proporcionar señales de voltaje secundario galvánicamente aisladas proporcionales al voltaje primario.
Características Principales
| Ítem | Especificación (según pedido / placa de identificación) |
|---|---|
| Clase de voltaje del sistema | Clase 35 kV (aplicaciones de distribución exterior y subestación) |
| Frecuencia nominal | 50 Hz (60 Hz disponible bajo solicitud) |
| Voltaje primario nominal | 33000 V / 33000/√3 V |
| Voltaje secundario nominal | 100 V / 100/√3 V / 100/3 V |
| Clases de precisión | Núcleos de medición y/o protección según especificación (ej. 0.2, 0.5, 1, 6P) |
| Carga nominal | Por núcleo/devanado según especificación (VA): 30-150 VA para medición, 100 VA para protección |
| Factor de potencia de carga | cosφ = 0.8 (inductivo) a menos que se especifique lo contrario según el estándar del proyecto |
| Nivel de aislamiento nominal | 40.5/95/200 kV (Um/ACWV/LI) |
| Salida límite | 500-1000 VA según la configuración |
| Estándares aplicables | GB 1208-1997; IEC 60044-2 (IEC 186) |
| Variantes estructurales | JDJ2-35 (devanado simple/doble) / JDJJ2-35 (tres devanados con devanado residual) |

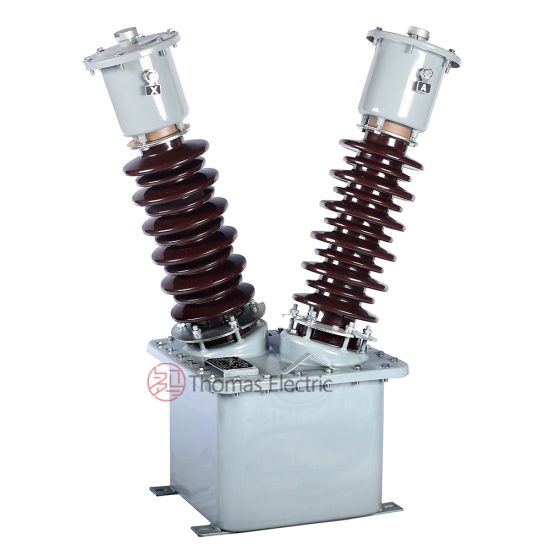

Muestras del Producto
Principio de Funcionamiento
Basado en la ley de inducción electromagnética de Faraday, el transformador cuenta con un núcleo de acero laminado de silicio de tres columnas con el devanado primario en la columna central y los devanados secundarios enrollados concéntricamente alrededor del primario. El flujo magnético alterno generado por el voltaje primario induce un voltaje proporcional en los devanados secundarios, entregando un voltaje de salida estandarizado a través de la carga conectada. La inmersión en aceite proporciona aislamiento mejorado y disipación de calor.
Posición de Aplicación en el Sistema
- Distribución de Voltaje Medio: Subestaciones exteriores de 35kV y redes de distribución
- Medición de Energía: Sistemas de medición y facturación de electricidad de grado comercial
- Monitoreo de Voltaje: Supervisión y registro del nivel de voltaje en tiempo real
- Circuitos de Protección: Esquemas de protección contra sobretensión, subtensión y direccional
- Integración SCADA: Control supervisorio y adquisición de datos para redes de servicios públicos
Resumen Estructural
La construcción sumergida en aceite con núcleo de acero laminado de silicio de tres columnas asegura un rendimiento de aislamiento superior, estabilidad térmica y resistencia mecánica. La configuración de montaje tipo poste exterior proporciona una instalación robusta en ambientes expuestos mientras mantiene excelentes distancias de aislamiento eléctrico y de fuga. El JDJJ2-35 incorpora un devanado residual para capacidad mejorada de protección contra fallas en sistemas que requieren detección de fallas a tierra.
Designación del Modelo
Explicación del Código del Modelo
- J — Transformador de voltaje (PT/VT)
- D — Monofásico
- J — Aislamiento sumergido en aceite
- (J) — Protección a tierra
- 2 — Código de diseño (plataforma/iteración)
- 35 — Clase de voltaje (kV)
Diferencias de Variante
El JDJ2-35 está disponible en configuraciones de devanado simple o doble para aplicaciones básicas de medición y protección. El JDJJ2-35 incorpora un diseño de tres devanados con salida de devanado residual (100/3 V o 100/√3 V), específicamente diseñado para aplicaciones que requieren detección de fallas a tierra y coordinación de protección mejorada en sistemas de distribución exterior.
Condiciones de Servicio
Los transformadores de voltaje de las series JDJ2-35 y JDJJ2-35 están diseñados para operación exterior bajo condiciones normales de servicio en sistemas de energía de voltaje medio.
- Ambiente de instalación: Instalación exterior
- Altitud: No exceder 2500 m (altitud mayor debe especificarse para confirmación de ingeniería)
- Temperatura ambiente: −25 °C a +40 °C
- Humedad relativa: No exceder 85% a +20 °C de referencia
- Condiciones ambientales: Libre de polvo conductivo y gases corrosivos; sin vibración severa, choque mecánico o impacto
Construcción
Diseño de Construcción
- Estructura: Tipo poste para subestaciones exteriores y redes de distribución
- Aislamiento: Sumergido en aceite con núcleo de acero laminado de silicio de tres columnas
- Núcleo: Diseño de acero laminado de silicio de tres columnas con disposición de devanado en columna central
- Tanque: Construcción de acero soldado con terminal de puesta a tierra, válvula de drenaje de aceite y disposiciones de montaje
- Conservador: Indicador de nivel de aceite con tanque conservador cuadrado o cilíndrico
- Sistema: Sistema integrado de bujes primarios y secundarios con aisladores de porcelana o compuestos
La estructura sumergida en aceite proporciona propiedades de aislamiento mejoradas, disipación de calor superior y resistencia efectiva a la humedad y ambientes de alta temperatura para servicio exterior a largo plazo.
Devanados y Marcado de Terminales
JDJ2-35 (devanado simple/doble):
- Terminales primarios: A / X
- Terminales secundarios (Devanado 1): a / x
- Terminales secundarios (Devanado 2, si está equipado): aₙ / xₙ
JDJJ2-35 (tres devanados):
- Terminales primarios: A / X
- Terminales secundarios (Devanado de Medición/Protección 1): a₁ / x₁
- Terminales secundarios (Devanado de Medición/Protección 2): a₂ / x₂
- Terminales de devanado residual: aₙ / xₙ (configuración de delta abierta para detección de fallas a tierra)
Las marcas de terminales siguen las convenciones estándar de polaridad de VT. Bajo condiciones normales de operación, cuando el terminal primario A es positivo con respecto a X, el terminal secundario a es positivo con respecto a x. Debe observarse la identificación correcta de terminales para asegurar el rendimiento de medición y protección.
Datos Técnicos
Esta sección proporciona datos técnicos orientados a la selección para las series de transformadores de voltaje exteriores sumergidos en aceite JDJ2-35 y JDJJ2-35 utilizados en sistemas de CA de clase 35 kV (50 Hz). Los datos que se muestran a continuación están destinados a la selección preliminar de relación de voltaje, combinaciones de clase de precisión y cargas nominales.
Definiciones: Combinación de clase de precisión indica núcleos de medición/protección disponibles en un VT (puede aplicarse configuración de núcleo múltiple). Salida nominal (VA) se especifica por núcleo secundario. Salida límite (VA) es la capacidad térmica continua máxima del transformador bajo condiciones de operación especificadas.
Referencia de Datos
| Modelo | Relación de Voltaje Nominal (V) |
Salida Nominal (VA) |
Salida Nominal (VA) |
Salida Nominal (VA) |
Salida Nominal (VA) |
Salida Límite (VA) |
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 6P | |||
| JDJ2-33 | 33000/100 | 50 | 100 | 150 | – | 1000 |
| JDJJ2-33 | 33000/√3 / 100/√3 / 100/3 | 50 | 100 | 150 | 100 | 2 × 500 |
| JDJJ2-33 | 33000/√3 / 100/√3 / 100/√3 / 100/3 | 30 | 60 | – | 100 | 2 × 500 |
Estándares y Referencias Normativas
| Estándar | Título | Aplicación |
|---|---|---|
| GB 1208-1997 | Transformadores de Voltaje | Estándar nacional de VT (base de cumplimiento principal) |
| IEC 60044-2 | Transformadores de Instrumentación – Parte 2: Transformadores de Voltaje Inductivos | Requisitos internacionales de VT (IEC 186 reemplazado) |
| IEC 61869-3 | Transformadores de Instrumentación – Parte 3: Requisitos Adicionales para Transformadores de Voltaje Inductivos | Estándar internacional actualizado de VT |
| GB/T 20840.3 | Transformadores de Instrumentación – Parte 3: Transformadores de Voltaje Inductivos | Estándar nacional (alineado con el marco IEC 61869) |
| DL/T 866 | Especificación Técnica para Transformadores de Voltaje Sumergidos en Aceite | Requisitos técnicos de servicios públicos de energía |
| GB 311.1 | Coordinación de Aislamiento – Parte 1: Definiciones, Principios y Reglas | Coordinación del nivel de aislamiento |
Cumplimiento de Pruebas de Fábrica
- Pruebas de rutina según los requisitos aplicables de IEC/GB (incluyendo polaridad/marcado, verificación de relación, verificación de precisión según la clase y carga especificadas)
- Pruebas dieléctricas según los requisitos de coordinación de aislamiento: prueba de resistencia a frecuencia de potencia, prueba de resistencia a impulso de rayo
- Prueba de aumento de temperatura según el estándar aplicable para verificar el rendimiento térmico
- Inspección visual y dimensional incluyendo marcado, nivel de aceite y conformidad de mano de obra
- Pruebas de tipo y especiales según lo requiera la especificación del proyecto
Instalación y Dimensiones
- Las dimensiones generales y los detalles de montaje se proporcionan en los dibujos dimensionales.
- El transformador debe montarse de forma segura utilizando los orificios de fijación designados en la base.
- La conexión del conductor primario se realiza a través del terminal de buje exterior (aislador de porcelana o compuesto).
- Los terminales secundarios son accesibles a través del compartimento de terminales en el costado del tanque.
- Debe mantenerse un espacio libre adecuado para aislamiento, disipación de calor, monitoreo del nivel de aceite y acceso de mantenimiento.
- El nivel de aceite debe monitorearse a través del indicador de nivel de aceite en el tanque conservador.
Esquemas
Dibujo Dimensional JDJ2-35
Dibujo Dimensional JDJJ2-35 (JDXN2-33)
Notas de Seguridad
- El circuito secundario nunca debe dejarse abierto cuando el transformador está energizado, ya que puede aparecer un voltaje excesivo en los terminales secundarios bajo ciertas condiciones de falla.
- Durante la inspección o mantenimiento, el circuito secundario debe cortocircuitarse antes de desconectar cualquier instrumento.
- Un punto del circuito secundario debe conectarse a tierra de manera confiable de acuerdo con los estándares aplicables.
- Todo el trabajo de instalación y mantenimiento debe cumplir con las regulaciones locales de seguridad eléctrica.
- El nivel de aceite debe monitorearse regularmente. No opere con el nivel de aceite por debajo de la marca mínima.
- Las pruebas periódicas de calidad del aceite deben realizarse según los estándares de mantenimiento aplicables.
Información de Pedido
Al realizar un pedido, la configuración requerida debe especificarse de acuerdo con los requisitos de la red local, los estándares aplicables y la especificación técnica del proyecto. Los siguientes parámetros deben indicarse claramente para la confirmación técnica y el lanzamiento de producción:
- Designación del modelo (JDJ2-35 o JDJJ2-35)
- Relación de voltaje nominal (voltaje primario/secundario)
- Frecuencia nominal (50 Hz o 60 Hz)
- Aplicación y requisitos de precisión (combinación de clase de precisión de medición y/o protección)
- Carga nominal (VA) para cada núcleo/devanado secundario
- Nivel de aislamiento (si es diferente del estándar 40.5/95/200 kV)
- Requisitos especiales (configuración de devanado residual, disposición de terminales, idioma de documentación, certificados)
Orientación de Selección
- Determine el voltaje primario nominal según el voltaje nominal del sistema (33 kV o 33/√3 kV).
- Seleccione los requisitos de precisión de medición y/o protección (ej. 0.2 / 0.5 para medición; 6P para protección).
- Confirme la carga nominal (VA) para cada circuito secundario según los medidores/relés conectados y las pérdidas de cableado.
- Verifique el requisito de devanado residual para la detección de fallas a tierra (configuración JDJJ2-35).
- Confirme que el nivel de aislamiento coincida con los requisitos de coordinación de aislamiento del sistema.
Si aplican requisitos de servicios públicos locales o del proyecto (ej. factores de corrección de altitud, requisitos sísmicos, especificaciones especiales de aceite, disposición de terminales, restricciones de montaje, idioma de documentación o certificados requeridos), especifíquelos en la etapa de pedido. Las configuraciones especiales deben confirmarse mediante acuerdo técnico y hoja de datos final antes de la producción.
