Resumen del Producto
Definición Funcional

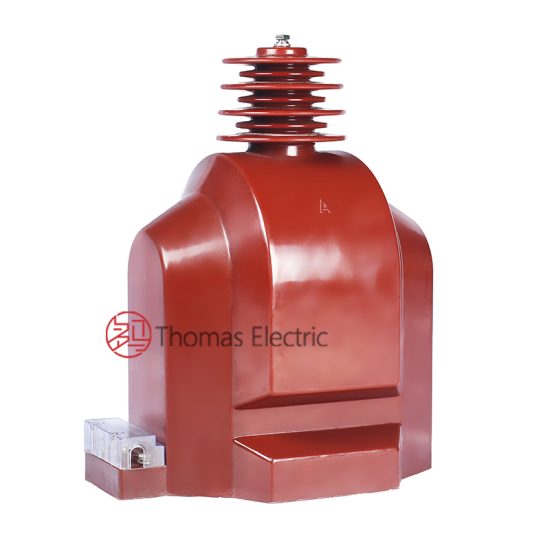

Los transformadores de tensión exteriores de resina fundida JDZXF9-35W y JDZX9-35 son instrumentos electromagnéticos de precisión diseñados para medición precisa de tensión, medición de energía y aplicaciones de protección por relé en sistemas de energía de CA exteriores de 35 kV. Estos transformadores utilizan principios de inducción electromagnética para proporcionar señales de tensión secundaria galvánicamente aisladas proporcionales a la tensión primaria.
Características Principales
| Elemento | Especificación (según pedido / placa de características) |
|---|---|
| Clase de tensión del sistema | Clase 35 kV (aplicaciones en distribución y transmisión exteriores) |
| Frecuencia nominal | 50 Hz (60 Hz disponible bajo solicitud) |
| Relación de tensión nominal | 35000/√3/100/√3 o 35000/√3/100/√3/100/√3 (configuraciones de devanado múltiple) |
| Clases de precisión | Devanados de medición y/o protección según especificación (por ejemplo, 0.2 / 0.5, 6P) |
| Carga nominal | Por devanado según especificación (VA) |
| Factor de potencia de carga | cosφ = 0.8 (inductivo) a menos que se especifique lo contrario por la norma del proyecto |
| Nivel de aislamiento | 40.5/95/200 kV (Um/LIPL/ACWV) |
| Grado de contaminación | Grado II (Grado IV disponible) |
| Normas aplicables | IEC 61869-3; GB 20840.3-2013; GB 20840.1-2010; GB 1207-2006 |
| Variantes estructurales | JDZX9-35 (devanado de protección único) / JDZXF9-35 (medición dual, devanado de protección único) |
Presentación del Producto
Principio de Funcionamiento
Basado en la ley de inducción electromagnética de Faraday, el transformador de tensión cuenta con un núcleo magnético laminado con devanado primario conectado a la línea de alta tensión y devanados secundarios que proporcionan señales de baja tensión estandarizadas. El flujo magnético generado por la tensión primaria induce tensión proporcional en el devanado secundario, entregando tensión de salida estandarizada a través de la carga conectada.
Posición de Aplicación del Sistema
- Distribución de Media Tensión: Aparamenta exterior y sistemas de distribución de 35 kV
- Medición de Energía: Sistemas de medición de electricidad y tarifas de grado comercial
- Circuitos de Protección: Esquemas de protección contra sobretensión, subtensión y direccional
- Integración SCADA: Sistemas de control supervisorio y adquisición de datos
Resumen Estructural
La construcción de resina epoxi fundida con diseño exterior completamente cerrado garantiza un rendimiento de aislamiento superior, resistencia a los rayos UV, resistencia a la humedad y resistencia mecánica. La configuración de montaje tipo soporte proporciona instalación estable en subestaciones exteriores mientras mantiene excelentes distancias de aislamiento eléctrico y de fuga para ambientes de contaminación Grado II y Grado IV.
Designación del Modelo
Explicación del Código del Modelo
- J — Transformador de tensión (VT / PT)
- D — Monofásico
- Z — Aislado de resina fundida (epoxi), estructura completamente cerrada
- X — Diseño exterior (resistente a la intemperie)
- F — Múltiples devanados de medición (solo JDZXF9)
- 9 — Código de diseño (plataforma/iteración)
- 35 — Clase de tensión (kV)
- W — Variante de grado de contaminación exterior (distancia de fuga extendida)
Diferencias entre Variantes
JDZX9-35 cuenta con un devanado de medición y un devanado de protección, adecuado para aplicaciones estándar de medición y protección. JDZXF9-35 cuenta con dos devanados de medición separados más un devanado de protección, permitiendo circuitos de medición independientes para sistemas de medición de custodia dual o de respaldo. Ambos modelos son eléctricamente equivalentes cuando se especifican con relaciones de tensión, clases de precisión, cargas y niveles de aislamiento idénticos.
Condiciones de Servicio
Los transformadores de tensión de las series JDZXF9-35W / JDZX9-35W están diseñados para operación exterior bajo condiciones normales de servicio en sistemas de energía de media tensión.
- Ambiente de instalación: Instalación exterior
- Altitud: No superior a 1000 m sobre el nivel del mar (altitud mayor deberá especificarse para confirmación de ingeniería)
- Temperatura ambiente: −25 °C a +40 °C
- Temperatura promedio diaria: No superior a 30 °C
- Grado de contaminación: Grado II estándar (Grado IV disponible para ambientes de contaminación severa)
- Condiciones ambientales: Adecuado para condiciones atmosféricas exteriores; sin gases corrosivos severos o medios explosivos; resistente a radiación UV y humedad
Construcción
Diseño de Construcción
- Estructura: Tipo soporte (poste) para montaje en subestaciones exteriores
- Aislamiento: Aislamiento fundido de resina epoxi completamente cerrado con superficie exterior resistente a rayos UV
- Núcleo: Diseño de núcleo laminado de acero al silicio con baja pérdida en vacío
- Sistema: Sistema de aislamiento primario y secundario integrado con distancia de fuga extendida para resistencia a contaminación
La fundición de resina epoxi proporciona propiedades de aislamiento estables y resistencia a la humedad, degradación UV, contaminación, ciclos térmicos y envejecimiento para servicio exterior a largo plazo en ambientes severos.
Devanados y Marcado de Terminales
- Terminales primarios: A (línea) / X (conexión neutro o lado tierra)
- Terminales secundarios (Devanado de Medición 1): a1 / x1 / xa
- Terminales secundarios (Devanado de Medición 2, solo JDZXF9): a2 / x2 / xa
- Terminales secundarios (Devanado de Protección): ad / xd / xd
Las marcas de los terminales siguen las convenciones de polaridad IEC 61869 y GB 1207. Bajo condiciones normales de operación, cuando el terminal A está a potencial positivo relativo a X, los terminales a1/a2/ad están simultáneamente a potencial positivo relativo a x1/x2/xd respectivamente. Se deberá observar la identificación correcta de los terminales para garantizar el rendimiento de medición y protección. Al menos un punto de cada devanado secundario deberá estar puesto a tierra según los requisitos de seguridad.
Datos Técnicos
Esta sección proporciona datos técnicos orientados a la selección para los transformadores de tensión exteriores de resina fundida de las series JDZXF9-35 / JDZX9-35 utilizados en sistemas de CA de clase 35 kV (50 Hz / 60 Hz). Los datos que se muestran a continuación están destinados a la selección preliminar de relación de tensión, combinaciones de clase de precisión y cargas nominales.
Definiciones: Combinación de clase de precisión indica devanados de medición/protección disponibles en un VT (aplica configuración de devanado múltiple). Potencia nominal (VA) se especifica por devanado secundario. Um es la tensión máxima del sistema. LIPL es el nivel de protección contra impulso de rayo. ACWV es la tensión de soportancia de CA.
Notación: Las relaciones de tensión se expresan como valores fase-tierra (35000/√3 = 20207 V línea-tierra para sistema de 35 kV). La aceptación se basará en los valores de la placa de características y el informe de prueba de fábrica.
Referencia de Datos
| Modelo | Relación de Tensión Nominal (V) |
Combinación de Clase de Precisión |
Potencia Nominal (VA) |
Potencia Máxima (VA) |
Nivel de Aislamiento Nominal (kV) |
|---|---|---|---|---|---|
| JDZX9-35 | 35000/√3 / 100/√3 / 100/3 | 0.2 / 6P | 30 / 100 | 600 | 40.5 / 95 / 200 |
| 0.5 / 6P | 50 / 100 | ||||
| JDZXF9-35 | 35000/√3 / 100/√3 / 100/√3 / 100/3 | 0.2 / 0.2 / 6P | 20 / 20 / 100 | 2×300 (medición) 600 (protección) |
|
| 0.2 / 0.5 / 6P | 25 / 30 / 100 | ||||
| 0.5 / 0.5 / 6P | 30 / 30 / 100 | ||||
| Combinaciones personalizadas | Según especificación |
Nota: Combinaciones personalizadas de clase de precisión y relación de tensión disponibles bajo solicitud. Solo se usará una relación de tensión a la vez; no se permite el uso simultáneo de múltiples tomas
Normas y Referencias Normativas
| Norma | Título | Aplicación |
|---|---|---|
| IEC 61869-1 | Transformadores de Instrumentos – Parte 1: Requisitos Generales | Requisitos generales |
| IEC 61869-3 | Transformadores de Instrumentos – Parte 3: Requisitos Adicionales para Transformadores de Tensión | Requisitos específicos de VT |
| GB 20840.1-2010 | Transformadores de Instrumentos – Parte 1: Requisitos Generales | Norma nacional (alineada con el marco IEC 61869) |
| GB 20840.3-2013 | Transformadores de Instrumentos – Parte 3: Transformadores de Tensión | Requisitos nacionales de VT (alineados con IEC 61869-3) |
| GB 1207-2006 | Transformadores de Tensión Electromagnéticos | Norma nacional de VT donde se especifique por el proyecto |
| IEC 60507 | Pruebas de Contaminación Artificial en Aisladores de Alta Tensión | Verificación de grado de contaminación |
| IEC 60085 | Aislamiento Eléctrico – Evaluación Térmica | Referencia de evaluación de clase térmica de aislamiento |
Cumplimiento de Pruebas de Fábrica
- Pruebas de rutina según los requisitos aplicables de IEC/GB (incluyendo verificación de polaridad/marcado, verificación de relación de tensión y verificación de precisión según la clase y carga especificadas)
- Pruebas dieléctricas según los requisitos de coordinación de aislamiento y norma aplicable (ACWV, LIPL)
- Prueba de descarga parcial cuando se especifique por el requisito del proyecto
- Inspección visual y dimensional incluyendo marcado, conformidad de mano de obra y verificación de distancia de fuga
- Pruebas de tipo y especiales según lo requiera la especificación del proyecto (elevación de temperatura, prueba de contaminación, calificación sísmica)
Instalación y Dimensiones
Esquema General
Principios de Cableado
- Las dimensiones generales y detalles de montaje se proporcionan en los dibujos dimensionales.
- El transformador deberá montarse de forma segura utilizando los orificios de fijación designados sobre cimiento o estructura exterior estable.
- La conexión del terminal primario se realizará a través de terminal de línea aérea o conector de barra colectora.
- Se deberá mantener una separación adecuada para aislamiento, disipación de calor, protección contra rayos y acceso de mantenimiento.
- Todos los circuitos secundarios deberán estar apropiadamente puestos a tierra en un punto por grupo de devanados.
- La instalación deberá cumplir con el código eléctrico local y los requisitos de servicios públicos para subestaciones exteriores.
Notas de Seguridad
- Se requiere desconexión del circuito primario antes de cualquier trabajo de inspección o mantenimiento.
- Durante la inspección o mantenimiento, todos los terminales primarios deberán estar visiblemente desconectados y puestos a tierra.
- Al menos un punto de cada grupo de devanados secundarios deberá estar confiablemente puesto a tierra según IEC 61869-1 y código local.
- Todo el trabajo de instalación y mantenimiento deberá cumplir con las regulaciones locales de seguridad eléctrica y procedimientos de servicios públicos.
- Observe los requisitos mínimos de separación para zonas de exclusión de trabajo en vivo según la clase de tensión aplicable.
Información de Pedido
Al realizar un pedido, la configuración requerida deberá especificarse según los requisitos de la red local, las normas aplicables y la especificación técnica del proyecto. Los siguientes parámetros deberán indicarse claramente para confirmación técnica y liberación de producción:
- Relación de tensión nominal (primaria/secundaria)
- Aplicación y requisitos de precisión (combinación de clase de precisión de medición y/o protección)
- Carga nominal (VA) para cada devanado secundario
- Requisitos de nivel de aislamiento: Um / LIPL / ACWV
- Grado de contaminación: Grado II estándar o distancia de fuga extendida Grado IV
- Frecuencia: 50 Hz o 60 Hz
- Requisitos especiales: Corrección de altitud, calificación sísmica, disposición de terminales, requisitos de prueba
Si aplican requisitos de servicios públicos locales o del proyecto (por ejemplo, certificados de prueba específicos, disposición de terminales, restricciones de montaje, idioma de documentación, factores de corrección de altitud, o calificación sísmica), especifíquelos en la etapa de pedido. Las configuraciones especiales deberán confirmarse mediante acuerdo técnico y hoja de datos final antes de la producción.
