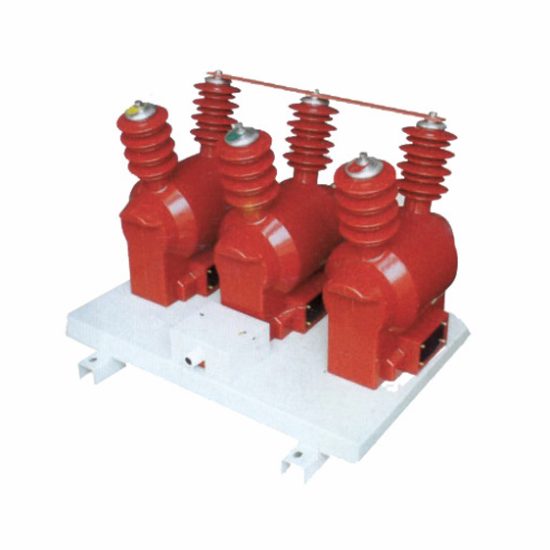

JSZW-10R transformador combinado de resina epoxi exterior 10kV (TCs, PTs)

JSZW-10R transformador combinado de resina epoxi exterior 10kV (TCs, PTs)

Transformador de tensión combinado exterior 10 kV (TCs, PTs) con aislamiento de resina epoxi

  • Detección integrada de tensión y corriente en unidad única de resina epoxi
  • Salidas secundarias duales con clase de medición 0.2/0.5/1.0 y protección 6P
  • Estructura completamente cerrada con fusibles de AT incorporados para servicio exterior
  • Potencia máxima de 300 VA con clasificación de coordinación de aislamiento 12/42/75 kV

Resumen del Producto

Definición Funcional

Los transformadores combinados de resina epoxi exteriores JSZW-10R 10kV son instrumentos electromagnéticos de alto rendimiento, diseñados para medición precisa de tensión y corriente, medición de energía, monitoreo de tensión y protección por relé en sistemas de distribución de energía exteriores de 10 kV. Este transformador integrado combina funciones de transformación de tensión y detección de corriente en una estructura compacta y completamente cerrada de resina epoxi, proporcionando señales secundarias galvánicamente aisladas proporcionales a la tensión y corriente primarias.

Características Principales

Elemento Especificación (según pedido / placa de características)
Clase de tensión del sistema Clase 10 kV (aplicaciones en distribución y subestaciones exteriores)
Frecuencia nominal 50 Hz (60 Hz disponible bajo solicitud)
Relación de tensión nominal 10000/√3 / 100/√3 / 100/√3 (V) o según especificación
Tensión secundaria 100/√3 V (configuración de devanados secundarios duales)
Clases de precisión 0.2 / 0.5 / 1.0 (medición); 6P (protección)
Carga nominal 15 VA / 30 VA / 60 VA (por devanado según especificación)
Carga de protección 50 VA (clase 6P)
Potencia máxima 300 VA
Factor de potencia de carga cosφ = 0.8 (inductivo) a menos que se especifique lo contrario
Nivel de aislamiento 12/42/75 kV (Um/Up/Ud según IEC 60071-1)
Configuración de devanados Yo/Yo/△ o Yo/Yo/Yo/△ según especificación
Protección incorporada Fusibles de alta tensión (protección lado AT)
Normas aplicables IEC 61869-3 / IEC 61869-5; GB/T 20840.3 / 20840.5; JB/T 5277
Ambiente de instalación Instalación exterior montada en poste o plataforma

Presentación del Producto

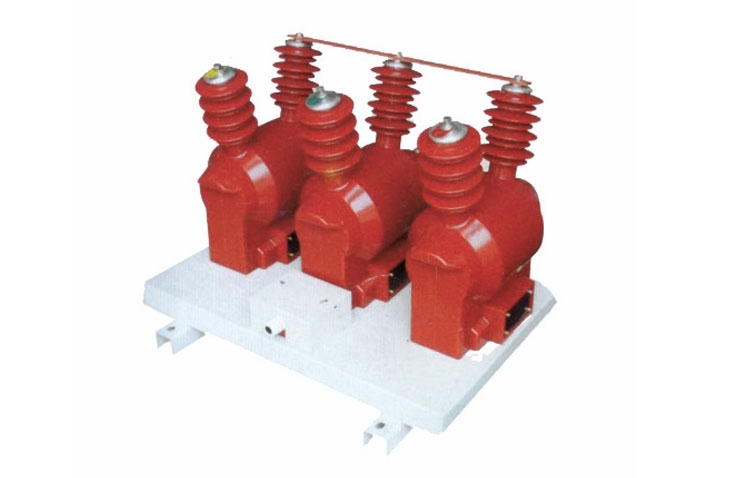

JSZW 10R Outdoor Combined Voltage Transformers

Principio de Funcionamiento

Basado en principios de inducción electromagnética, el transformador combinado JSZW-10R integra transformación de tensión y detección de corriente en una sola unidad. La sección de transformador de tensión utiliza devanados primarios y secundarios enrollados en un núcleo magnético, con tensión primaria induciendo tensión secundaria proporcional a través de acoplamiento magnético. El componente integrado de detección de corriente (donde corresponda en configuración combinada) proporciona capacidad adicional de medición de corriente. La estructura de resina epoxi completamente cerrada garantiza aislamiento fiable y protección ambiental para servicio exterior.

Posición de Aplicación del Sistema

  • Distribución Exterior: Sistemas de líneas aéreas de 10 kV y subestaciones exteriores
  • Medición de Energía: Medición de electricidad de grado comercial en redes rurales e industriales
  • Monitoreo de Tensión: Regulación de tensión del sistema y monitoreo de calidad
  • Circuitos de Protección: Esquemas de protección contra sobretensión, subtensión y falla a tierra
  • Integración SCADA: Sistemas de monitoreo y control remoto

Resumen Estructural

La construcción de resina epoxi fundida completamente cerrada proporciona un rendimiento de aislamiento superior, resistencia a la humedad, resistencia a los rayos UV y resistencia mecánica para servicio exterior a largo plazo. La configuración montada en poste permite instalación en postes de distribución exteriores o estructuras de plataforma, con fusibles de alta tensión integrados que proporcionan protección contra cortocircuitos en el lado primario. El diseño sellado elimina riesgos de condensación interna y contaminación mientras mantiene rendimiento eléctrico estable en diversas condiciones ambientales.

Designación del Modelo

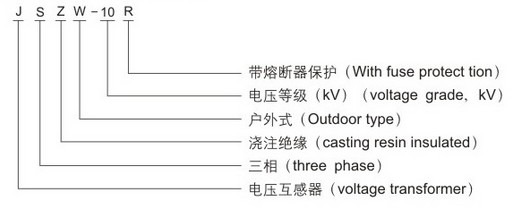

JSZW 10R type

Explicación del Código del Modelo

  • J — Función de transformador de tensión (VT) incluida
  • S — Configuración trifásica
  • Z — Aislado de resina fundida (epoxi), estructura completamente cerrada
  • W — Diseño de aplicación exterior
  • 10 — Clase de tensión (kV)
  • R — Protección con fusible incorporado (Rong-duan-qi)

Tipos de Configuración

JSZW-10R está disponible en dos configuraciones de devanado primario principales:

  • Yo/Yo/△: Configuración estándar con secundarios de tensión duales y devanado delta auxiliar
  • Yo/Yo/Yo/△: Configuración extendida con tres secundarios de tensión y devanado delta auxiliar

El devanado auxiliar conectado en delta proporciona capacidad de detección de tensión de secuencia cero para aplicaciones de protección de falla a tierra. La selección entre configuraciones depende de los requisitos de circuitos de medición, monitoreo y protección especificados por el proyecto.

Condiciones de Servicio

El transformador de tensión combinado JSZW-10R está diseñado para operación exterior bajo condiciones normales de servicio en sistemas de distribución de energía de media tensión.

  • Ambiente de instalación: Instalación exterior en postes o plataformas
  • Altitud: No superior a 1000 m sobre el nivel del mar (altitud mayor deberá especificarse para confirmación de ingeniería y factores de corrección de altitud)
  • Temperatura ambiente: −25 °C a +40 °C (rango extendido −40 °C a +40 °C disponible bajo solicitud)
  • Humedad relativa: Promedio diario ≤ 95%, promedio mensual ≤ 90% (a referencia de +25 °C)
  • Condiciones ambientales: Adecuado para exposición exterior a lluvia, nieve, viento, radiación UV y contaminación moderada; libre de gases corrosivos, medios explosivos o vibración mecánica severa
  • Nivel de contaminación: Diseñado para ambientes de contaminación moderada; niveles de contaminación más pesados requieren especificación adicional
  • Resistencia sísmica: Adecuado para áreas con intensidad sísmica ≤ 8 grados (intensidad mayor requiere confirmación de ingeniería)
Nota de Ingeniería: El lugar de instalación deberá cumplir con las regulaciones de seguridad eléctrica aplicables, proporcionar separación adecuada para partes vivas y garantizar estructura de montaje estable durante toda la vida útil del transformador. La instalación en postes de madera requiere verificación de resistencia mecánica del poste y capacidad de carga.

Construcción

Diseño de Construcción

  • Estructura: Diseño exterior montado en poste o plataforma
  • Aislamiento: Sistema de aislamiento fundido de resina epoxi completamente cerrado
  • Núcleo: Núcleo magnético de alta permeabilidad para transformación de tensión
  • Devanados: Devanados primarios integrados y múltiples secundarios
  • Protección: Fusibles de alta tensión incorporados en el lado primario
  • Terminales: Compartimento de terminales sellado contra la intemperie con aisladores de porcelana o compuestos
  • Montaje: Soporte de montaje integrado para instalación en poste o plataforma

La fundición de resina epoxi proporciona propiedades de aislamiento estables y resistencia a la humedad, degradación UV, contaminación, ciclos de temperatura y envejecimiento para servicio exterior a largo plazo. La construcción sellada elimina requisitos de mantenimiento de aceite y reduce el impacto ambiental.

Devanados y Marcado de Terminales

  • Terminales primarios: A / B / C (conexiones de alta tensión)
  • Terminales secundarios (devanado de medición 1): a1 / b1 / c1 / n1
  • Terminales secundarios (devanado de medición 2): a2 / b2 / c2 / n2
  • Terminales secundarios (devanado delta auxiliar): ad / bd / cd (o ax / bx / cx)

Las marcas de los terminales siguen las convenciones estándar de polaridad de VT según IEC 61869-3. Bajo condiciones normales de operación, los terminales con subíndices coincidentes (A-a1, B-b1, C-c1) están en fase. Se deberá observar la identificación correcta de terminales y puesta a tierra para garantizar el rendimiento de medición y protección. El punto neutro de los devanados secundarios (n1, n2) deberá estar confiablemente puesto a tierra en un punto según las normas aplicables.

Datos Técnicos

Esta sección proporciona datos técnicos orientados a la selección para el transformador de tensión combinado exterior JSZW-10R utilizado en sistemas de CA de clase 10 kV (50 Hz). Los datos que se muestran a continuación están destinados a la selección preliminar de relación de tensión, combinaciones de clase de precisión, cargas nominales y nivel de aislamiento.

Definiciones: Clase de precisión indica el rendimiento del transformador según IEC 61869-3 (rango de factor de tensión, desplazamiento de fase, límites de error de relación). Carga nominal (VA) es la potencia que el transformador puede suministrar al circuito secundario a tensión y precisión nominales. Factor de tensión es la tensión de operación continua máxima como relación de la tensión nominal.

Notación: Los niveles de aislamiento siguen la notación Um/Up/Ud donde Um = tensión máxima del sistema, Up = tensión de soportancia de impulso de rayo, Ud = tensión de soportancia de frecuencia industrial. La aceptación se basará en los valores de la placa de características y el informe de prueba de fábrica.

Referencia de Datos

Tipo Relación de
Tensión
Nominal
(V)
Clase de Precisión y
Potencia Nominal (VA)
Potencia
Máxima
(VA)
Nivel de
Aislamiento
Nominal (KV)
0.2 0.5 1 6p
JSZW-10r 10000/3/100/3/100/3 15 30 60 50 300 12/42/75
JSZW-6r 6000/3/100/3 7.2/32/60
JSZW-3r 3000/3/100/3 3.6/20/40
Guía de Selección: La carga nominal (VA) para cada devanado secundario deberá seleccionarse según la carga total conectada incluyendo medidores, relés de protección, dispositivos de monitoreo y pérdidas de cableado. La suma de cargas en todos los devanados secundarios no deberá exceder la potencia máxima (300 VA). Para aplicaciones de medición que requieren precisión de clase 0.2, verifique que la carga conectada no exceda la carga nominal especificada para clase 0.2.
Soporte de Ingeniería de Aplicación: Las recomendaciones específicas de aplicación pueden incluir cálculo de carga, evaluación de caída de tensión, coordinación de protección, asignación de devanados y guía de instalación exterior según la especificación del proyecto y condiciones ambientales locales.

Normas y Referencias Normativas

Norma Título Aplicación
IEC 61869-1 Transformadores de Instrumentos – Parte 1: Requisitos Generales Requisitos generales
IEC 61869-3 Transformadores de Instrumentos – Parte 3: Requisitos Adicionales para Transformadores de Tensión Inductivos Requisitos específicos de VT
IEC 61869-5 Transformadores de Instrumentos – Parte 5: Requisitos Adicionales para Transformadores de Tensión de Capacitor Referencia para transformadores combinados (donde corresponda)
GB/T 20840.1 Transformadores de Instrumentos – Parte 1: Requisitos Generales Norma nacional (alineada con el marco IEC 61869)
GB/T 20840.3 Transformadores de Instrumentos – Parte 3: Transformadores de Tensión Inductivos Requisitos nacionales de VT (alineados con IEC 61869-3)
GB/T 20840.5 Transformadores de Instrumentos – Parte 5: Transformadores de Tensión de Capacitor Norma de referencia para configuraciones combinadas
JB/T 5277 Transformadores de Instrumentos para Instalación Exterior Requisitos de aplicación exterior
IEC 60071-1 Coordinación de Aislamiento – Parte 1: Definiciones, Principios y Reglas Especificación de nivel de aislamiento
IEC 60694 Especificaciones Comunes para Normas de Aparamenta y Equipos de Control de Alta Tensión Requisitos generales de equipos de AT
IEC 60529 Grados de Protección Proporcionados por Carcasas (Código IP) Clasificación de protección ambiental (aplicaciones exteriores)
GB 311.1 Coordinación de Aislamiento para Equipos de Transmisión y Distribución de Alta Tensión Norma nacional de coordinación de aislamiento

Cumplimiento de Pruebas de Fábrica

  • Pruebas de rutina según los requisitos aplicables de IEC/GB incluyendo verificación de polaridad/marcado, verificación de relación de tensión, verificación de precisión según la clase y carga especificadas, y medición de desplazamiento de fase
  • Pruebas dieléctricas incluyendo prueba de soportancia de frecuencia industrial y prueba de soportancia de impulso de rayo según los requisitos de coordinación de aislamiento
  • Prueba de descarga parcial cuando se especifique por el requisito del proyecto (aplicable para instalación interior o aplicaciones especiales)
  • Prueba de elevación de temperatura para verificación de carga nominal continua y potencia máxima
  • Prueba de operación de fusible para verificar la coordinación apropiada de los fusibles de alta tensión incorporados
  • Inspección visual y dimensional incluyendo marcado y conformidad de mano de obra
  • Pruebas de tipo y especiales según lo requiera la especificación del proyecto (puede incluir soportancia de cortocircuito, calificación sísmica, rendimiento de contaminación, etc.)
Nota de Cumplimiento: Todas las unidades mantienen pleno cumplimiento con las normas listadas. Certificados de prueba disponibles para cada unidad fabricada con trazabilidad a laboratorios acreditados. Informes de prueba de tipo disponibles bajo solicitud demostrando cumplimiento con los requisitos de la serie IEC 61869 para condiciones de servicio exterior.

Instalación y Dimensiones

  • Las dimensiones generales y detalles de montaje se proporcionan en los dibujos dimensionales.
  • El transformador deberá montarse de forma segura utilizando el soporte de montaje designado y herrajes de fijación apropiados para instalación en poste o plataforma.
  • Las conexiones primarias se realizarán a través de conductores de línea aérea o barra colectora, asegurando resistencia mecánica adecuada y contacto eléctrico.
  • Se deberá acceder a los terminales secundarios a través del compartimento de terminales sellado contra la intemperie; todo el cableado secundario deberá estar protegido de la exposición ambiental.
  • Se deberá mantener una separación adecuada para aislamiento, disipación de calor, acceso de mantenimiento y procedimientos de trabajo en vivo.
  • La altura de instalación deberá proporcionar la separación eléctrica requerida al suelo y estructuras adyacentes según los códigos de seguridad aplicables.

Dimensiones del Esquema General

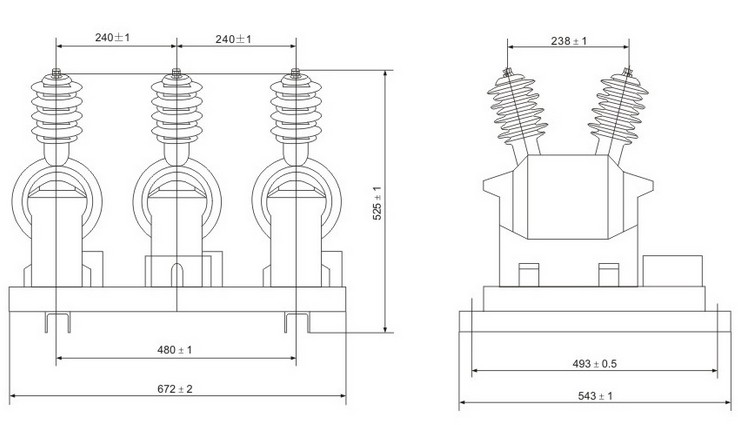

JSZW 10R Outdoor Combined Voltage Transformer outline installation

Dibujo Dimensional JSZW-10R

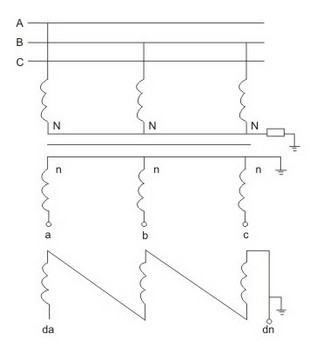

JSZW 10R Outdoor Combined Voltage Transformer wiring
Esquema de Conexión para Configuración Yo/Yo/△

Aviso de Seguridad: Los circuitos secundarios deben estar apropiadamente puestos a tierra en un punto (terminal neutro) de acuerdo con las regulaciones locales de seguridad eléctrica. Antes del mantenimiento, aísle el circuito primario y verifique la ausencia de tensión. Nunca trabaje en equipos energizados sin la autorización apropiada y procedimientos de seguridad. Los fusibles de AT incorporados proporcionan protección en el lado primario pero no eliminan la necesidad de aislamiento apropiado durante el mantenimiento.

Notas de Seguridad

  • Un punto de cada neutro de devanado secundario (n1, n2) deberá estar confiablemente puesto a tierra de acuerdo con las normas aplicables y regulaciones locales.
  • No exceda la carga nominal en ningún devanado secundario, ya que esto puede causar sobrecalentamiento y degradación de precisión.
  • Antes de conectar o desconectar circuitos secundarios, verifique que el circuito primario esté desenergizado o use procedimientos de aislamiento apropiados.
  • Los fusibles de AT incorporados protegen contra cortocircuitos en el lado primario; verifique la integridad del fusible durante inspecciones periódicas.
  • Durante la instalación, verifique la secuencia de fase y polaridad apropiadas antes de la energización para prevenir mal funcionamiento de medición y protección.
  • Todo el trabajo de instalación, puesta en servicio y mantenimiento deberá cumplir con las regulaciones locales de seguridad eléctrica y normas de servicios públicos.
  • Use equipo de protección personal (EPP) apropiado y procedimientos de aislamiento cuando trabaje en o cerca de equipos energizados.

Información de Pedido

Al realizar un pedido, la configuración requerida deberá especificarse según los requisitos de la red local, las normas aplicables y la especificación técnica del proyecto. Los siguientes parámetros deberán indicarse claramente para confirmación técnica y liberación de producción:

  • Relación de tensión nominal (tensión primaria / tensión secundaria para cada devanado)
  • Configuración de devanados (Yo/Yo/△ o Yo/Yo/Yo/△)
  • Aplicación y requisitos de precisión (clase de precisión de medición para cada devanado de medición; precisión de protección para devanado de protección)
  • Carga nominal (VA) para cada devanado secundario
  • Nivel de aislamiento (si es diferente del estándar 12/42/75 kV)
  • Frecuencia nominal (50 Hz o 60 Hz)
  • Condiciones ambientales (si aplican requisitos extremos de temperatura, altitud, contaminación o sísmicos)
  • Requisitos especiales (si se requieren terminales especiales, disposiciones de montaje o pruebas adicionales)

Si aplican requisitos de servicios públicos locales o del proyecto (por ejemplo, pruebas especiales, idioma de documentación, requisitos de certificación o disposiciones de montaje), especifíquelos en la etapa de pedido. Las configuraciones especiales deberán confirmarse mediante acuerdo técnico y hoja de datos final antes de la producción.

Preguntas Frecuentes

Yo/Yo/△ proporciona dos secundarios de medición independientes más devanado delta auxiliar para tensión de secuencia cero. Yo/Yo/Yo/△ agrega un tercer secundario de medición para circuitos adicionales. La selección depende del número de dispositivos de medición/monitoreo y requisitos de segregación de circuitos.

Para medición comercial, especifique clase 0.2 en devanado de medición dedicado. Para monitoreo y aplicaciones no comerciales, la clase 0.5 o 1.0 es típicamente adecuada. Los circuitos de protección usan devanado de clase 6P. Cada devanado puede tener diferente clase de precisión según la aplicación.

La carga nominal (VA) deberá cubrir la carga total conectada en cada devanado incluyendo todos los medidores, relés, monitores y pérdidas de resistencia de cableado. Calcule la carga a tensión secundaria nominal (100/√3 V). La suma de todas las cargas de devanado no deberá exceder la potencia máxima de 300 VA.

El formato es Um/Up/Ud donde Um = 12 kV tensión máxima del sistema, Up = 42 kV tensión de soportancia de impulso de rayo (1.2/50 μs), Ud = 75 kV tensión de soportancia de frecuencia industrial (50 Hz, 1 minuto). Esto cumple con los requisitos de sistema de 10 kV según IEC 60071-1.

JSZW-10R está diseñado y clasificado para instalación exterior. La designación «W» (exterior) indica construcción resistente a la intemperie, materiales resistentes a rayos UV y sellado ambiental. Para aplicaciones interiores, se recomiendan transformadores de tensión clasificados para interior. Contacte a ingeniería para orientación.

Los fusibles de alta tensión incorporados en el lado primario protegen contra fallas internas y proporcionan desconexión durante condiciones de falla, previniendo daño en cascada a equipos aguas arriba. Los fusibles son reemplazables en campo. Las clasificaciones de fusible deberán coincidir con los requisitos del transformador y del sistema según estudio de coordinación.

Un punto neutro (n1 o n2) de cada devanado secundario deberá estar puesto a tierra en un solo punto según IEC 61869-1 y regulaciones locales. Múltiples puntos de puesta a tierra crean bucles de tierra causando errores de medición y posibles riesgos de seguridad. Verifique la puesta a tierra de punto único antes de la energización.

Prevalecen la placa de características y el informe de prueba de fábrica para aceptación. Cumplimiento documentado según IEC 61869-1/-3 y serie GB/T 20840. Los certificados de prueba de unidad individual incluyen precisión de relación, desplazamiento de fase, pruebas dieléctricas y pruebas de PD (donde se especifique). Informes de prueba de tipo disponibles demostrando idoneidad para servicio exterior.

Inspección visual rutinaria para daño físico, contaminación e integridad de fusibles. Verifique apriete de terminales y continuidad de circuito secundario. Verifique la precisión periódicamente según el cronograma de mantenimiento de servicios públicos. La construcción de resina epoxi está libre de mantenimiento (sin aceite). Limpie superficies exteriores si se observa acumulación pesada de contaminación.

Sí, relaciones de tensión personalizadas, combinaciones especiales de clase de precisión, rangos de temperatura extendidos, niveles de aislamiento más altos y disposiciones de montaje no estándar disponibles bajo solicitud. Envíe requisitos específicos del proyecto para revisión de ingeniería y confirmación técnica antes de realizar el pedido.
