Descripción General del Producto
Definición Funcional
Los transformadores de corriente de protección de secuencia cero LJ‑ZW3/ZW43‑10(12) están diseñados para medición precisa de corriente trifásica, medición de energía y protección de relés en sistemas de distribución de CA de 10 kV y 12 kV a 50 Hz. Estas unidades integran medición trifásica con detección de fallas de secuencia cero y están diseñadas para uso con interruptores de vacío de las series ZW2 y ZW43. Proporcionan salidas secundarias galvánicamente aisladas proporcionales a la corriente primaria, con aislamiento de caucho de silicona y núcleos magnéticos de alta permeabilidad para rendimiento a largo plazo en exteriores.
Características Nominales Principales
| Parámetro | Especificación |
|---|---|
| Clase de Tensión del Sistema | 10 kV / 12 kV distribución en exteriores |
| Frecuencia Nominal | 50 Hz (60 Hz opcional) |
| Corriente Secundaria Nominal | 5 A (1 A opcional) |
| Clase de Precisión | 5P10 |
| Carga Nominal | 2.5 VA ~ 40 VA |
| Rango de Corriente Primaria | 20 A ~ 1200 A (multi-relación disponible) |
| Nivel de Aislamiento | 10(12) / 42 kV |
| Normas | GB 1208‑2006; GB/T 20840.2; IEC 61869‑2 (referencia) |
| Ambiente Aplicable | Exteriores, contaminación Clase II |
| Equipo Compatible | Interruptores de vacío ZW2 / ZW43 |

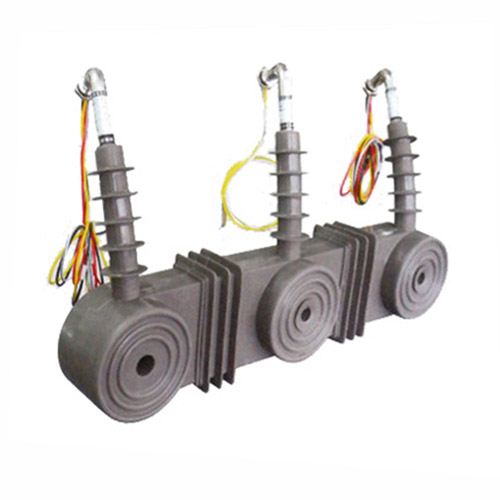

Presentación del Producto
Principio de Funcionamiento
Los conductores primarios pasan a través de un núcleo toroidal compuesto de material magnético de alta permeabilidad. Las variaciones en la corriente primaria causan flujo electromagnético proporcional, que induce corrientes correspondientes en los devanados
secundarios. El devanado de secuencia cero detecta corrientes residuales de falla a tierra y proporciona funcionalidad de protección integrada en una unidad compacta.
Posición de Aplicación en el Sistema
- Distribución de Media Tensión: Aparatos de interruptores y paneles de distribución de 10–12 kV en exteriores.
- Medición de Energía: Sistemas de medición y medición de corriente.
- Circuitos de Protección: Esquemas de protección contra sobrecorriente y falla a tierra.
- Automatización e Integración de Red: Monitoreo inteligente de distribución y protección de relés.
Descripción Estructural
La construcción fundida en caucho de silicona con diseño integrado completamente cerrado garantiza un rendimiento de aislamiento superior, resistencia a la humedad, resistencia a la contaminación y resistencia mecánica. El material de caucho de silicona proporciona resistencia excepcional a alta temperatura, corrosión, radiación UV y envejecimiento, garantizando operación estable, confiable y sin mantenimiento a largo plazo en ambientes exteriores. La estructura compacta y ligera incorpora tecnología patentada que integra protección trifásica A, B, C y protección de puesta a tierra de secuencia cero en una sola unidad, optimizando la utilización del espacio en sistemas de distribución modernos mientras ofrece alta eficiencia y confiabilidad.
Designación de Modelo
Explicación del Código
- LJ – Serie de transformadores de corriente de secuencia cero.
- ZW3 – Compatible con interruptor de vacío ZW2.
- ZW43 – Compatible con interruptor de vacío ZW43.
- 10(12) – Tensión del sistema: 10 kV o 12 kV.
Condiciones de Servicio
Los transformadores de corriente serie LJ-ZW3/ZW43-10(12) están diseñados para operación en exteriores bajo condiciones normales de servicio en sistemas de distribución de energía de media tensión.
- Instalación en exteriores: adecuado para aparatos de interruptores montados en postes.
- Altitud: ≤ 2000 m (mayor bajo solicitud).
- Temperatura ambiente: −25 °C a +40 °C.
- Temperatura promedio diaria: ≤ 40 °C.
- Nivel de contaminación: Clase II según IEC 60815.
- Condiciones ambientales: Libre de gases o vapores corrosivos; libre de medios explosivos o inflamables; sin vibración severa, choque mecánico o impacto
Construcción
Diseño de Construcción
- Estructura: Tipo cerrado compacto integrado para aparatos de interruptores montados en postes en exteriores
- Aislamiento: Aislamiento fundido en caucho de silicona completamente cerrado con resistencia ambiental excepcional
- Núcleo: Núcleo de material magnético de alta permeabilidad avanzado con configuración de devanado multinúcleo de precisión
- Integración multifásica: Medición de corriente trifásica integrada (A, B, C) y protección de secuencia cero en una sola unidad compacta
- Sistema: Sistema de aislamiento primario y secundario integrado con propiedades antirrastreo y antienvejecimiento superiores
La fundición de caucho de silicona proporciona propiedades de aislamiento estables y resistencia excepcional a alta temperatura, corrosión, radiación UV, contaminación, humedad, impacto y envejecimiento, garantizando servicio a largo plazo sin mantenimiento en exteriores bajo condiciones ambientales adversas.
Devanados y Marcado de Terminales
- Terminales primarios: P1 / P2 (por fase según corresponda)
- Terminales secundarios: S1 / S2 (por configuración de fase, fases A/B/C)
- Terminales de secuencia cero: Según especificación por configuración
Las marcas de terminales siguen las convenciones estándar de polaridad de TC. Bajo condiciones normales de operación, la dirección de corriente de referencia se define de P1 a P2. Se debe observar la identificación correcta de terminales para garantizar el rendimiento de medición y protección. El diseño integrado simplifica el cableado y reduce la complejidad de instalación en aplicaciones de aparatos de interruptores montados en postes.
Datos Técnicos
Esta sección proporciona datos técnicos para la serie de transformadores de corriente en exteriores LJ‑ZW3/ZW43‑10(12) con protección de secuencia cero, diseñados para sistemas de 10 kV / 12 kV. El diseño compacto garantiza alta precisión y estabilidad para medición de energía, protección y detección de fallas.
Definiciones: La corriente primaria nominal se refiere a la corriente nominal, mientras que la salida nominal (VA) se aplica por núcleo secundario. La clase de precisión 5P10 garantiza precisión de grado de protección con un factor límite de 10. Solo se puede usar una relación de corriente durante la operación.
Configuraciones típicas; especificación final según requisitos del proyecto y datos de placa de identificación.
| Modelo | Corriente Primaria Rango (A) |
Secundaria (A) |
Precisión | Salida (VA) |
Aislamiento (kV) |
|---|---|---|---|---|---|
| LJ‑ZW3‑10(12) | 20–1200 | 5 (1) | 5P10 | 2.5–40 | 10(12)/42 |
| Configuraciones multi-relación disponibles; consulte con la fábrica. | |||||
| LJ‑ZW43‑10(12) | 20–1200 | 5 (1) | 5P10 | 2.5–40 | 10(12)/42 |
| Configuraciones multi-relación disponibles; consulte con la fábrica. | |||||
| Núcleo de protección de secuencia cero incluido en todas las configuraciones. | |||||
Normas y Referencias Normativas
| Norma | Descripción | Alcance |
|---|---|---|
| GB 1208‑2006 | Transformadores de Corriente | Norma nacional primaria para requisitos de TC |
| GB/T 20840.2 | Transformadores de Instrumentación – Parte 2 | Requisitos de TC alineados con IEC |
| IEC 61869‑1 | Transformadores de Instrumentación – Parte 1 | Requisitos generales |
| IEC 61869‑2 | Transformadores de Instrumentación – Parte 2 | Requisitos específicos de TC |
| IEC 60815 | Selección de aisladores para condiciones de contaminación | Guía de nivel de contaminación |
Cumplimiento de Pruebas de Fábrica
- Pruebas de rutina según requisitos GB aplicables (incluyendo polaridad/marcado, verificación de relación y verificación de precisión según clase y carga especificadas para todos los núcleos)
- Pruebas dieléctricas según requisitos de coordinación de aislamiento y norma aplicable
- Inspección visual y dimensional incluyendo marcado y conformidad de mano de obra
- Pruebas de tipo y especiales según lo requiera la especificación del proyecto
Instalación y Dimensiones
Esquema
- Las dimensiones del esquema y detalles de montaje se proporcionan en los dibujos dimensionales.
- El transformador debe montarse de forma segura a la estructura del aparato de interruptores montados en postes usando los orificios de fijación designados.
- La conexión del conductor primario se realiza mediante barra colectora a través de la abertura de ventana para cada fase.
- El diseño integrado simplifica la instalación y reduce la complejidad del cableado en sitio.
- Se debe mantener holgura adecuada para aislamiento, disipación de calor y acceso de mantenimiento.
- La instalación debe cumplir con las instrucciones del fabricante y los códigos locales de seguridad eléctrica.
Notas de Seguridad
- El circuito secundario nunca debe dejarse abierto cuando el transformador está energizado, ya que puede aparecer tensión alta peligrosa a través de los terminales secundarios.
- Durante la inspección o mantenimiento, el circuito secundario debe cortocircuitarse antes de desconectar cualquier instrumento.
- Un punto del circuito secundario debe estar conectado a tierra de manera confiable de acuerdo con las normas aplicables.
- Todo el trabajo de instalación y mantenimiento debe cumplir con las regulaciones locales de seguridad eléctrica.
Información de Pedido
Al realizar un pedido, se debe especificar la configuración requerida según los requisitos de la red local, las normas aplicables y la especificación técnica del proyecto. Los siguientes parámetros deben indicarse claramente para confirmación técnica y lanzamiento de producción:
- Designación de modelo (LJ-ZW3 o LJ-ZW43)
- Tensión del sistema (10 kV o 12 kV)
- Corriente primaria nominal / relaciones de transformación (especifique todas las relaciones requeridas si es configuración multi-relación)
- Corriente secundaria nominal (5 A o 1 A)
- Clase de precisión (típicamente 5P10 para aplicaciones de protección)
- Carga nominal (VA) para cada núcleo secundario
- Número de fases (configuración integrada trifásica)
- Requisitos de configuración de secuencia cero
