Descripción General del Producto
Definición Funcional
La serie LZZBJ9-12/150B/3s de transformador de corriente de resina epoxi totalmente cerrado es un transformador de instrumento tipo poste totalmente cerrado diseñado para medición precisa de corriente, medición de energía y aplicaciones de protección por relé en sistemas de energía de CA de media tensión. Adecuado para clases de tensión de 10kV e inferiores con frecuencia de operación de 50Hz o 60Hz, el producto está específicamente diseñado para instalación dentro de tableros de conmutación, unidades de anillo principal y otros entornos interiores compactos. El transformador proporciona rendimiento confiable en ambientes de alta humedad y contaminados con capacidades superiores de resistencia a la humedad y resistencia a la contaminación.
Características Nominales Clave
| Ítem | Especificación (según pedido / placa de características) |
|---|---|
| Clase de tensión del sistema | Clase 12 kV (aplicaciones de tableros de conmutación y distribución interiores) |
| Frecuencia nominal | 50 Hz (60 Hz disponible bajo petición) |
| Corriente secundaria nominal | 1 A o 5 A |
| Clases de precisión | Núcleos de medición y/o protección según especificación (ej. 0.2S / 0.5, 10P10) |
| Rango de corriente primaria | 20 A a 3000 A |
| Nivel de aislamiento | 12 / 42 / 75 kV |
| Carga nominal | Por núcleo/devanado según especificación (VA) |
| Factor de potencia de carga | cosφ = 0.8 (inductivo) salvo especificación contraria |
| Resistencia al cortocircuito | Ith (1 s) e Idyn (pico) según especificación |
| Normas aplicables | GB 1208-1997; IEC 61869-1 / IEC 61869-2; GB/T 20840.1 / 20840.2 |

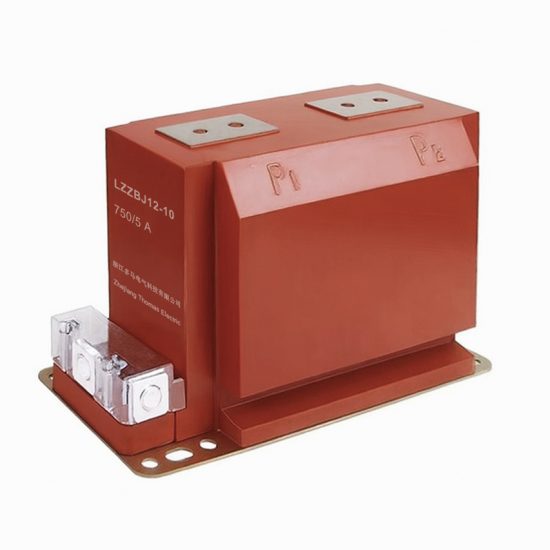

Muestras del Producto
Principio de Funcionamiento
Operando según la ley de inducción electromagnética de Faraday, el transformador cuenta con un núcleo magnético toroidal con conductor primario pasando a través de la abertura y devanados secundarios enrollados alrededor del núcleo. El flujo magnético generado por la corriente primaria induce voltaje proporcional en el devanado secundario, entregando corriente de salida estandarizada a través de la carga conectada. La construcción de resina epoxi totalmente cerrada asegura características magnéticas estables y rendimiento de aislamiento superior durante toda la vida útil.
Posición de Aplicación en el Sistema
- Distribución de Media Tensión: Tableros de conmutación y paneles de distribución de 10-12kV
- Medición de Energía: Sistemas de medición de electricidad de clase de ingresos
- Circuitos de Protección: Esquemas de protección de sobrecorriente, diferencial y de distancia
- Unidades de Anillo Principal: Instalaciones compactas de RMU que requieren soluciones de ahorro de espacio
- Integración SCADA: Sistemas de control supervisorio y adquisición de datos
Descripción Estructural
La construcción fundida en resina epoxi con diseño totalmente cerrado asegura rendimiento de aislamiento superior, resistencia a la humedad y resistencia mecánica. La configuración de montaje tipo poste proporciona instalación compacta en entornos de tableros de conmutación restringidos mientras mantiene excelente distancia eléctrica de aislamiento y distancias de fuga. El diseño de núcleo magnético tipo anillo optimiza la precisión de medición y estabilidad térmica.
Designación del Modelo
Explicación del Código de Modelo
- L — Transformador de corriente (TC)
- Z — Tipo soporte interior (pilar)
- Z — Aislado con resina fundida (epoxi), estructura totalmente cerrada
- B — Configuración de protección disponible (aplicación de medición/protección)
- J — Diseño reforzado
- 9 — Código de diseño (plataforma/iteración)
- 12 — Clase de tensión (kV)
- 150B/2s, 150B/3s— Código de variante mecánica (diferencias de instalación/estructura)
Diferencias de Variantes
LZZBJ9-12/150B/3s, LZZBJ9-12/150B/2s son eléctricamente equivalentes cuando se especifican con la misma relación, clases de precisión, cargas e Ith/Idyn. Las diferencias entre las variantes 150B/3s y 150B/2s son principalmente mecánicas y relacionadas con la instalación para adaptarse a diferentes disposiciones de tableros de conmutación y restricciones de montaje.
Condiciones de Servicio
Los transformadores de corriente serie LZZBJ9-12/150B están diseñados para operación interior bajo condiciones normales de servicio en sistemas de energía de media tensión.
- Ambiente de instalación: Instalación interior únicamente
- Altitud: No exceder 1000 m sobre el nivel del mar (altitud mayor deberá especificarse para confirmación de ingeniería)
- Temperatura ambiente: −5 °C a +40 °C
- Humedad relativa: Promedio diario ≤ 95%, promedio mensual ≤ 90% (a referencia de +20 °C)
- Condiciones ambientales: Libre de gases o vapores corrosivos; libre de medios explosivos o inflamables; sin vibración severa, choque mecánico o impacto
- Clase de contaminación: Clase II según IEC 60815
Construcción
Diseño de Construcción
- Estructura: Tipo soporte (poste) para tableros de conmutación interiores
- Aislamiento: Aislamiento fundido en resina epoxi totalmente cerrado
- Núcleo: Diseño de núcleo magnético tipo anillo toroidal de alta resistencia
- Sistema: Sistema de aislamiento primario y secundario integrado
La fundición de resina epoxi proporciona propiedades de aislamiento estables y resistencia a la humedad, contaminación y envejecimiento para servicio interior a largo plazo. El diseño totalmente cerrado asegura protección superior contra contaminantes ambientales y mantiene el rendimiento incluso en entornos de grado de contaminación II.
Devanados y Marcado de Terminales
- Terminales primarios: P1 / P2
- Terminales secundarios (Grupo 1): 1S1 / 1S2
- Terminales secundarios (Grupo 2): 2S1 / 2S2
Las marcas de terminales siguen las convenciones estándar de polaridad de TC. Bajo condiciones normales de operación, la dirección de corriente de referencia se define de P1 a P2. Deberá observarse la identificación correcta de terminales para asegurar el rendimiento de medición y protección.
Datos Técnicos
Esta sección proporciona datos técnicos orientados a la selección para la serie LZZBJ9-12/150B/2S, LZZBJ9-12/150B/3S de transformador de corriente interior, fundido en resina utilizado en sistemas de CA de clase 12 kV (50 Hz). Los datos mostrados a continuación están destinados a la selección preliminar de combinaciones de clase de precisión, cargas nominales y capacidad de resistencia al cortocircuito.
Definiciones: Combinación de clase de precisión indica núcleos de medición/protección disponibles en un TC (puede aplicar configuración de núcleo múltiple). Salida nominal (VA) se especifica por núcleo secundario. Ith es la corriente térmica de corta duración nominal (típicamente 1 s). Idyn es la corriente dinámica nominal (pico).
Notación: Ith/Idyn puede expresarse como kA o como múltiplos de la corriente primaria nominal (×In) dependiendo de la configuración; la aceptación deberá basarse en los valores de placa de características y el informe de prueba de fábrica.
Referencia de Datos
| Corriente Primaria Nominal (A) |
Combinación de Clase de Precisión | Salida Nominal (VA) |
Corriente Térmica de Corta Duración (Ith) |
Corriente Dinámica (Idyn) |
|---|---|---|---|---|
| 20~100 | 0.2S/10P10 | 10/15 | 150I1n | 375I1n |
| 150~200 | 0.2S/0.5/10P10 | 10/15/15 | 21.5 kA | 55.4 kA |
| 300~400 | 0.5/10P10 | 10/15 | 31.5 kA | 80 kA |
| 500~600 | 0.2/10P10 | 10/15 | 45 kA | 112.5 kA |
| 800 | 0.2S/10P10 | 10/15 | 63 kA | 130 kA |
| 0.2S/0.5/10P10 | 10/15/15 | |||
| 0.5/10P10 | 10/10 | |||
| 0.2/10P10 | 10/15 | |||
| 1000 | 0.2S/10P10 | 10/15 | 80 kA | 160 kA |
| 0.2S/0.5/10P10 | 10/15/15 | |||
| 0.5/10P10 | 10/10 | |||
| 0.2/10P10 | 10/15 | |||
| 1500 | 0.2/10P10 | 10/15 | 100 kA | 160 kA |
| 2000 | 0.2/10P10 | 10/15 | 100 kA | 160 kA |
Normas y Referencias Normativas
| Norma | Título | Aplicación |
|---|---|---|
| GB 1208-1997 | Transformadores de Corriente | Norma nacional primaria para requisitos de TC |
| IEC 61869-1 | Transformadores de Instrumento – Parte 1: Requisitos Generales | Requisitos generales |
| IEC 61869-2 | Transformadores de Instrumento – Parte 2: Requisitos Adicionales para Transformadores de Corriente | Requisitos específicos de TC |
| GB/T 20840.1 | Transformadores de Instrumento – Parte 1: Requisitos Generales | Norma nacional (alineada con el marco IEC 61869) |
| GB/T 20840.2 | Transformadores de Instrumento – Parte 2: Transformadores de Corriente | Requisitos nacionales de TC (alineados con IEC 61869-2) |
| IEC 60815 | Selección y Dimensionamiento de Aisladores de Alta Tensión para Condiciones Contaminadas | Determinación de clase de contaminación |
Cumplimiento de Pruebas de Fábrica
- Pruebas de rutina según requisitos GB/IEC aplicables (incluyendo polaridad/marcado, verificación de relación y verificación de precisión según clase y carga especificadas)
- Pruebas dieléctricas según requisitos de coordinación de aislamiento y norma aplicable
- Prueba de descarga parcial cuando sea especificada por el requisito del proyecto
- Inspección visual y dimensional incluyendo marcado y conformidad de mano de obra
- Pruebas de tipo y especiales según lo requerido por la especificación del proyecto
Instalación y Dimensiones
Esquema
Esquema de Transformador de Corriente LZZBJ9-12/150B/2s
Esquema de Transformador de Corriente LZZBJ9-12/150B/3s
- Las dimensiones de esquema y detalles de montaje se proporcionan en los dibujos dimensionales
- El transformador deberá montarse de forma segura utilizando los orificios de fijación designados con especificaciones de torque apropiadas
- La conexión del conductor primario puede realizarse mediante barra colectora o terminales atornillados
- Deberá mantenerse distancia de aislamiento adecuada para aislamiento, disipación de calor y acceso de mantenimiento
- El cableado secundario deberá usar tamaño de cable apropiado para minimizar la contribución de carga
Notas de Seguridad
- El circuito secundario nunca deberá dejarse abierto cuando el transformador esté energizado, ya que puede aparecer voltaje alto peligroso a través de los terminales secundarios
- Durante la inspección o mantenimiento, el circuito secundario deberá cortocircuitarse antes de desconectar cualquier instrumento
- Un punto del circuito secundario deberá conectarse a tierra de forma confiable de acuerdo con IEC 61869-1 y normas locales
- Todo el trabajo de instalación y mantenimiento deberá cumplir con las regulaciones locales de seguridad eléctrica y requisitos de personal calificado
- Verificar la polaridad correcta antes de conectar a dispositivos de medición o protección
Información de Pedido
Al realizar un pedido, la configuración requerida deberá especificarse según los requisitos de la red local, normas aplicables y especificación técnica del proyecto. Los siguientes parámetros deberán indicarse claramente para confirmación técnica y lanzamiento de producción:
- Corriente primaria nominal / relación de transformación (ej. 400/5A, 800/1A)
- Corriente secundaria nominal (1 A o 5 A)
- Aplicación y requisitos de precisión (combinación de clase de precisión de medición y/o protección)
- Carga nominal (VA) para cada núcleo/devanado secundario
- Requisitos de resistencia al cortocircuito: Ith (1 s) e Idyn (pico)
- Variante de instalación (si existen requisitos de montaje específicos)
Guía de Selección
- Determinar la corriente primaria nominal (Ip) según la carga continua del alimentador/carga y el rango de medición esperado (típicamente 20-120% de la carga nominal)
- Seleccionar requisitos de precisión de medición y/o protección (ej. 0.2S / 0.5 para medición; 10P10 para protección según estudio de coordinación de protección)
- Confirmar carga nominal (VA) para cada circuito secundario según medidores/relés conectados y pérdidas de cableado (incluir cálculo de resistencia de cable)
- Verificar capacidad de resistencia al cortocircuito (Ith/Idyn) contra el nivel de falla del tablero de conmutación según estudio de cortocircuito del sistema
- Especificar cualquier requisito especial incluyendo nivel de aislamiento, límites de descarga parcial, disposición de terminales, restricciones de montaje o requisitos de certificación
Si aplican requisitos de utilidad local o del proyecto (ej. nivel de aislamiento específico, límite de descarga parcial, disposición de terminales, restricciones de montaje, idioma de documentación o certificados requeridos), especifíquelos en la etapa de pedido. Las configuraciones especiales deberán confirmarse mediante acuerdo técnico y hoja de datos final antes de la producción.
