Descripción General del Producto
Definición Funcional
Las series LJW1-35 y LJWD1-35, Transformadores de Corriente Sumergidos en Aceite de 35KV, son instrumentos electromagnéticos de precisión diseñados para medición precisa de corriente, medición de energía y aplicaciones de protección por relé en sistemas de energía de CA de 35kV. Estos transformadores utilizan principios de inducción electromagnética con aislamiento de papel y aceite para proporcionar señales de corriente secundaria aisladas galvánicamente, proporcionales a la corriente primaria, tanto en instalaciones interiores como exteriores.
Resumen de Características Nominales Clave
| Elemento | Especificación (según pedido / placa de características) |
|---|---|
| Clase de tensión del sistema | Clase 35 kV (aplicaciones interiores y exteriores) |
| Frecuencia nominal | 50 Hz (60 Hz disponible bajo petición) |
| Corriente secundaria nominal | 5 A |
| Clases de precisión | Medición: 0.2, 0.5, 1; Protección: 3(D) según especificación |
| Capacidad térmica continua | 120% de la corriente primaria nominal |
| Nivel de aislamiento | 40.5/95/1200 kV (Um/Ud/Ui) |
| Distancia de fuga | Estándar: ≥735 mm; Tipo W2: ≥1100 mm |
| Normas aplicables | IEC 61869-1 / IEC 61869-2; GB/T 20840.1 / 20840.2; GB 1208-1997 |
| Variantes estructurales | LJW1-35 (devanado único) / LJWD1-35 (doble devanado) |

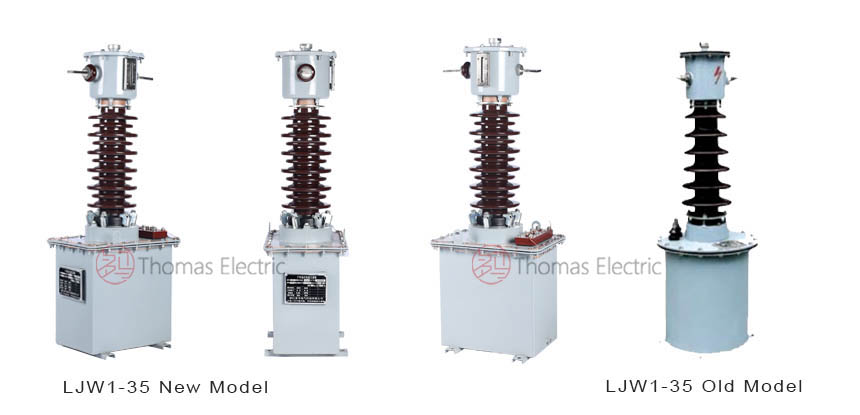

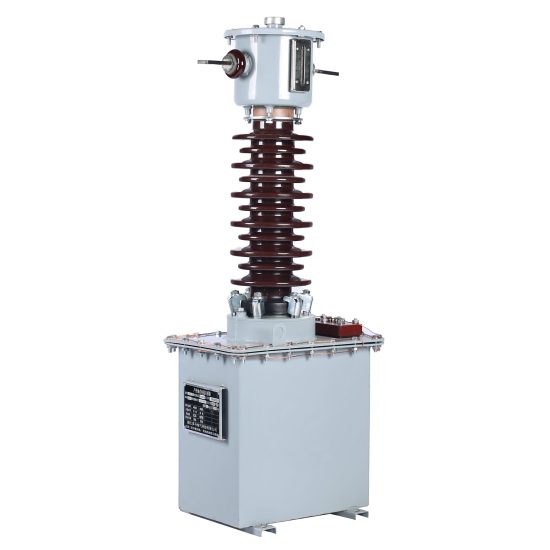

Presentación del Producto
Principio de Funcionamiento
Basado en la ley de inducción electromagnética de Faraday, el transformador cuenta con un núcleo magnético toroidal con un conductor primario que atraviesa la abertura y devanados secundarios enrollados alrededor del núcleo. El sistema de aislamiento de papel y aceite proporciona una rigidez dieléctrica superior y estabilidad térmica. El flujo magnético generado por la corriente primaria induce un voltaje proporcional en el devanado secundario, proporcionando una corriente de salida estandarizada de 5A a través de la carga conectada.
Posición de Aplicación en el Sistema
- Distribución de Media Tensión: Equipos de conmutación de 35kV y subestaciones de distribución
- Medición de Energía: Sistemas de medición de electricidad de grado comercial
- Circuitos de Protección: Esquemas de protección contra sobrecorriente, diferencial y de distancia
- Integración SCADA: Sistemas de control de supervisión y adquisición de datos
Descripción Estructural
La construcción en tanque de acero sumergido en aceite con aislamiento de papel y aceite garantiza una rigidez dieléctrica superior, excelente disipación de calor y fiabilidad operativa a largo plazo. El diseño clasificado para exteriores proporciona una carcasa resistente a la intemperie, adecuada tanto para equipos de conmutación interiores como para subestaciones exteriores. El producto emplea procesos de filtrado de aceite al vacío e impregnación de aceite al vacío para mejorar el rendimiento del aislamiento y la eficiencia térmica.
Designación del Modelo
Explicación del Código del Modelo
- L — Transformador de corriente (TC)
- J — Sumergido en aceite (aislamiento de papel y aceite)
- W — Aplicación en exteriores (resistente a la intemperie)
- D — Configuración de doble devanado (solo LJWD1; omitido para LJW1 de devanado único)
- 1 — Código de diseño (plataforma/iteración)
- 35 — Clase de tensión (kV)
Diferencias entre Variantes
LJW1-35 proporciona un devanado secundario único para medición o protección. LJWD1-35 proporciona dos devanados secundarios independientes, permitiendo núcleos de medición y protección simultáneos con clases de precisión y cargas separadas. Ambas variantes comparten la misma construcción de tanque de acero sumergido en aceite y características de aislamiento eléctrico.
Condiciones de Servicio
Los transformadores de corriente de las series LJW1-35 / LJWD1-35 están diseñados para funcionamiento en interiores y exteriores bajo condiciones normales de servicio en sistemas de energía de 35kV.
- Entorno de instalación: Instalación en interiores y exteriores
- Altitud: No superior a 4000 m sobre el nivel del mar (altitudes superiores requieren confirmación de ingeniería)
- Temperatura ambiente: −25 °C a +40 °C
- Nivel de contaminación: Zona de contaminación de Clase II
- Condiciones ambientales: Libre de gases o vapores corrosivos; libre de medios explosivos o inflamables; sin vibraciones severas, golpes mecánicos o impactos

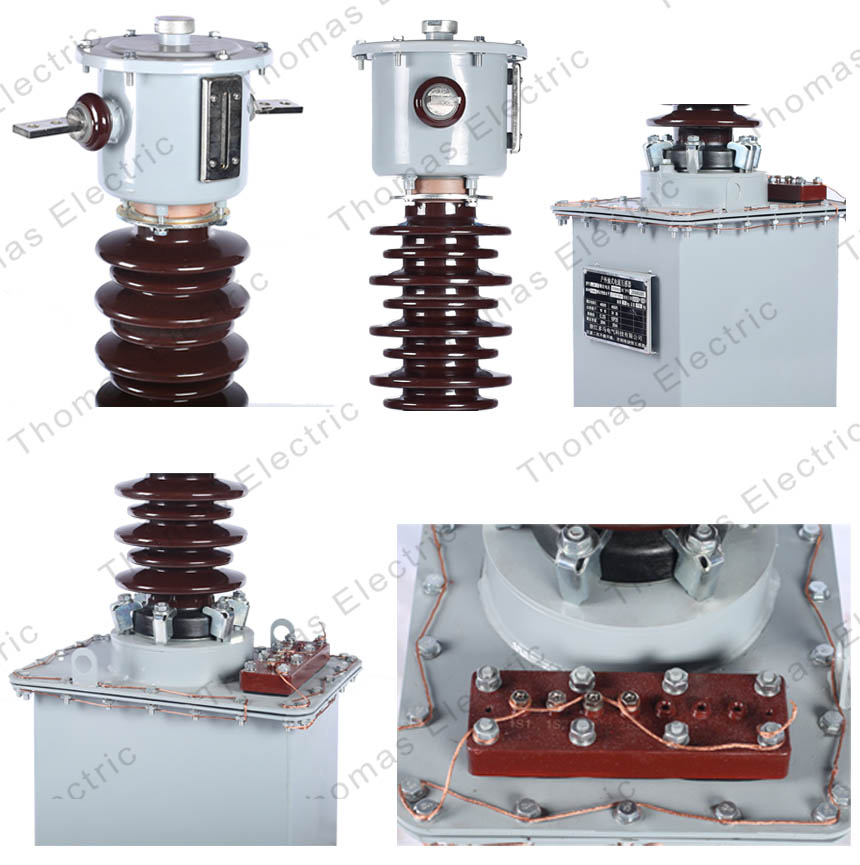

Construcción
Diseño de Construcción
- Estructura: Tipo monofásico sumergido en aceite, autoenfriado
- Aislamiento: Sistema de aislamiento de papel y aceite con carcasa de tanque de acero
- Núcleo: Diseño de núcleo magnético de tipo anular
- Procesamiento: Filtrado de aceite al vacío e impregnación de aceite al vacío
- Diseño del tanque: Dispositivo de respiración con tapa impermeable/resistente a la nieve; aislamiento de diafragma para minimizar la oxidación del aceite
El aislamiento de papel y aceite proporciona propiedades dieléctricas estables y un rendimiento térmico superior en comparación con los diseños de tipo seco. La construcción de tanque de acero con aparato de respiración permite la expansión térmica mientras protege los componentes internos de la entrada de humedad y la contaminación ambiental.
Térmica y Dinámica
La construcción sumergida en aceite ofrece una capacidad mejorada de soportar cortocircuitos: la clasificación de estabilidad térmica alcanza 75 veces los diseños convencionales, mientras que la estabilidad dinámica logra 187.5 veces el rendimiento convencional. Esta tolerancia superior a fallos admite un funcionamiento fiable bajo condiciones de fallo del sistema.
Devanados y Marcado de Bornes
- Bornes primarios: P1 / P2
- Bornes secundarios (LJW1-35): S1 / S2
- Bornes secundarios (LJWD1-35, Devanado 1): 1S1 / 1S2
- Bornes secundarios (LJWD1-35, Devanado 2): 2S1 / 2S2
Las marcas de los bornes siguen las convenciones estándar de polaridad de TC. En condiciones normales de funcionamiento, la dirección de corriente de referencia se define de P1 a P2. Se deberá observar la identificación correcta de los bornes para garantizar el rendimiento de medición y protección.
Datos Técnicos
Esta sección proporciona datos técnicos orientados a la selección para las series de transformadores de corriente sumergidos en aceite LJW1-35 / LJWD1-35 utilizados en sistemas de CA de clase 35 kV (50 Hz). Los datos mostrados a continuación están destinados a la selección preliminar de relación de corriente, combinaciones de clase de precisión, cargas nominales y capacidad de salida.
Definiciones: La combinación de clases de precisión indica núcleos de medición/protección disponibles en un TC (puede aplicarse configuración de núcleo múltiple). La salida nominal (VA) se especifica por núcleo secundario. Factor de potencia de la carga cosφ = 0.8 (en retraso) salvo especificación contraria.
Parámetros Técnicos
| Modelo | Clase de Tensión (kV) | Relación de Corriente (A) | Salida Nominal Clase 0.2 (VA) |
|---|---|---|---|
| LJW1-35 | 35 | 5~600/5 | 30~50 |
| LJWD1-35 | 35 | 5~600/5 | 30~50 |
Normas y Referencias Normativas
| Norma | Título | Aplicación |
|---|---|---|
| IEC 61869-1 | Transformadores de Instrumentación – Parte 1: Requisitos Generales | Requisitos generales |
| IEC 61869-2 | Transformadores de Instrumentación – Parte 2: Requisitos Adicionales para Transformadores de Corriente | Requisitos específicos para TC |
| GB/T 20840.1 | Transformadores de Instrumentación – Parte 1: Requisitos Generales | Norma nacional (alineada con IEC) |
| GB/T 20840.2 | Transformadores de Instrumentación – Parte 2: Transformadores de Corriente | Requisitos nacionales para TC |
| GB 1208-1997 | Transformadores de Corriente | Norma nacional para TC |
Cumplimiento de Ensayos de Fábrica
- Ensayos de rutina según los requisitos IEC/GB aplicables (incluyendo polaridad/marcado, verificación de relación y verificación de precisión según la clase y carga especificadas)
- Ensayos dieléctricos según los requisitos de coordinación de aislamiento y la norma aplicable
- Ensayos de calidad de aceite incluyendo verificación de rigidez dieléctrica y contenido de humedad
- Inspección visual y dimensional incluyendo marcado y conformidad de mano de obra
- Ensayos de tipo y especiales según lo requiera la especificación del proyecto
Instalación y Dimensiones
- Las dimensiones generales y los detalles de montaje se proporcionan en los planos dimensionales.
- El transformador deberá montarse de forma segura utilizando los orificios de fijación designados y la base de montaje.
- La conexión del conductor primario se realizará mediante bornes atornillados con la especificación de par de apriete adecuada.
- Se deberá mantener una holgura adecuada para aislamiento, disipación de calor y acceso para mantenimiento.
- El indicador de nivel de aceite deberá verificarse regularmente según el programa de mantenimiento.
Avisos de Seguridad
- Durante la inspección o mantenimiento, el circuito secundario deberá cortocircuitarse antes de desconectar cualquier instrumento.
- Un punto del circuito secundario deberá estar conectado a tierra de forma fiable de acuerdo con las normas aplicables.
- Todo el trabajo de instalación y mantenimiento deberá cumplir con las normativas locales de seguridad eléctrica.
- La calidad del aceite deberá monitorizarse y mantenerse según las especificaciones del fabricante.
Información de Pedido
Al realizar un pedido, la configuración requerida deberá especificarse de acuerdo con los requisitos de la red local, las normas aplicables y la especificación técnica del proyecto. Los siguientes parámetros deberán indicarse claramente para la confirmación técnica y el lanzamiento de producción:
- Corriente primaria nominal / relación de transformación
- Corriente secundaria nominal (5 A)
- Aplicación y requisitos de precisión (combinación de clases de precisión de medición y/o protección)
- Carga nominal (VA) para cada núcleo/devanado secundario
- Nivel de aislamiento y especificaciones ambientales (altitud, nivel de contaminación, requisitos de distancia de fuga)
Orientación para la Selección
1. Determinar la corriente primaria nominal (Ip) según la clasificación del alimentador/carga y el rango operativo esperado.
2. Seleccionar los requisitos de precisión de medición y/o protección (por ejemplo, 0.2 / 0.5 para medición; 3(D) para protección).
3. Confirmar la carga nominal (VA) para cada circuito secundario según los medidores/relés conectados y las pérdidas de cableado.
4. Verificar que el nivel de aislamiento coincida con la tensión del sistema y las condiciones ambientales.
5. Especificar cualquier requisito especial, como distancia de fuga extendida (tipo W2), funcionamiento en altitud elevada o dimensiones personalizadas.
Si se aplican requisitos de servicios públicos locales o del proyecto (por ejemplo, nivel de aislamiento específico, disposición de bornes, restricciones de montaje, idioma de documentación o certificados requeridos), especifíquelos en la etapa de pedido. Las configuraciones especiales deberán confirmarse mediante acuerdo técnico y hoja de datos final antes de la producción.
