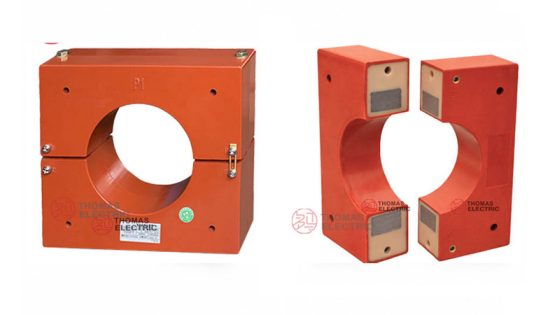

Transformator Arus Urutan Nol LJK-φ100~φ240

Tinjauan Produk

Definisi Fungsi

Transformator arus urutan nol seri LJK-φ100~φ240 adalah instrumen elektromagnetik presisi yang dirancang untuk deteksi gangguan tanah, pemantauan arus sisa, dan perlindungan kebocoran arus tanah pada sistem distribusi daya AC tegangan rendah dan menengah. Transformator ini memanfaatkan prinsip induksi elektromagnetik untuk mendeteksi arus tidak seimbang (komponen urutan nol) dalam sistem tiga fasa, memberikan sinyal arus sekunder terisolasi untuk aplikasi proteksi relai dan lokalisasi gangguan.

Spesifikasi Utama

Prinsip Kerja

Berdasarkan hukum induksi elektromagnetik Faraday, transformator arus urutan nol memiliki inti magnetik berbentuk cincin yang mengelilingi semua konduktor tiga fasa dan konduktor netral (jika ada). Dalam kondisi tiga fasa seimbang, jumlah vektor arusnya nol, sehingga tidak menghasilkan fluks magnetik pada inti. Ketika terjadi gangguan tanah atau kebocoran, arus tidak seimbang (komponen urutan nol) menghasilkan fluks magnetik pada inti, yang menginduksi tegangan proporsional pada belitan sekunder. Sinyal arus sekunder ini mengaktifkan relai proteksi atau perangkat pemantau.

Posisi Aplikasi Sistem

• Distribusi Tegangan Rendah: Panel distribusi 0,4 kV dan pusat pengendali motor
• Sistem Tegangan Menengah: Rangkaian kabel dan saluran udara 6–35 kV
• Proteksi Gangguan Tanah: Skema proteksi gangguan tanah selektif
• Pemantauan Arus Sisa: Pemantauan arus kebocoran secara kontinu
• Pemantauan Kabel: Evaluasi kondisi isolasi kabel

Tinjauan Struktur

Rumah luar dari plastik rekayasa ABS dengan inti yang sepenuhnya disegel resin epoksi menjamin kinerja isolasi unggul, ketahanan terhadap kelembapan, dan perlindungan korosi. Desain inti terpisah (dapat dibuka) memungkinkan pemasangan pada rangkaian kabel yang sudah ada tanpa perlu melepaskan kabel, memberikan kenyamanan luar biasa untuk aplikasi retrofit dan perawatan. Perlakuan anti-karat dan manajemen termal meningkatkan stabilitas jangka panjang di lingkungan dalam ruangan yang keras.

Penunjukan Model

Penjelasan Kode Model

• L — Transformator arus (CT)
• J — Aplikasi proteksi tanah (ground)
• K — Struktur inti terpisah (split-core / dapat dibuka)
• φ100~φ240 — Diameter lubang dalam (mm)

Kondisi Layanan

Transformator arus urutan nol seri LJK-φ100~φ240 dirancang untuk operasi dalam ruangan di bawah kondisi layanan normal pada sistem distribusi daya.

Lingkungan Instalasi

• Lingkungan instalasi: Hanya untuk pemasangan dalam ruangan
• Ketinggian: Tidak melebihi 2000 m di atas permukaan laut (ketinggian lebih tinggi harus disebutkan saat pemesanan)
• Suhu lingkungan: −25 °C hingga +40 °C
• Kelembapan relatif: ≤ 95% (tanpa kondensasi)
• Kondisi lingkungan: Bebas dari debu konduktif, partikel logam, gas korosif, atau jamur; tidak ada getaran atau guncangan mekanis berat

Konstruksi

Desain Konstruksi

• Struktur: Bentuk cincin dengan konfigurasi inti terpisah (dapat dibuka)
• Isolasi: Inti sepenuhnya disegel resin epoksi dengan rumah luar plastik rekayasa ABS
• Inti: Inti magnetik permeabilitas tinggi untuk deteksi urutan nol yang sensitif
• Terminal: Terminal sekunder K1, K2 dengan penghubung
• Perlakuan: Lapisan anti-karat untuk stabilitas lingkungan jangka panjang

Penyegelan resin epoksi memberikan sifat isolasi stabil serta ketahanan terhadap kelembapan, kontaminasi, dan penuaan. Desain inti terpisah memungkinkan pemasangan tanpa melepaskan konduktor primer.

Belitan & Penandaan Terminal

• Konduktor primer: Semua konduktor tiga fasa (dan netral jika ada) melewati lubang inti
• Terminal sekunder: K1 / K2

Arah arus referensi ditentukan oleh konduktor primer yang melewati sisi L1 transformator. Penandaan terminal mengikuti konvensi polaritas CT standar. Identifikasi terminal yang benar harus diperhatikan untuk memastikan kinerja proteksi.

Data Teknis

Bagian ini menyediakan spesifikasi teknis untuk transformator arus urutan nol seri LJK-φ100~φ240 pada sistem distribusi dalam ruangan. Data mencakup spesifikasi dimensi dan parameter listrik untuk seleksi awal.

Referensi Data

Kelas akurasi menunjukkan selisih proporsional antara nilai arus aktual dan terukur dalam kondisi tertentu.

Standar & Referensi Normatif

Kesesuaian Uji Pabrik

• Uji rutin sesuai persyaratan IEC 61869 dan GB/T 20840 (termasuk verifikasi polaritas, verifikasi rasio, dan verifikasi akurasi sesuai kelas dan beban yang ditentukan)
• Uji tahanan isolasi sesuai persyaratan koordinasi isolasi
• Uji ketahanan dielektrik sesuai standar yang berlaku
• Pemeriksaan visual dan dimensi termasuk verifikasi penandaan dan kesesuaian pengerjaan
• Uji lingkungan sesuai spesifikasi proyek (suhu, kelembapan, getaran)

Instalasi & Dimensi

Spesifikasi Dimensi

Catatan: Semua dimensi dalam milimeter (mm). Untuk konfigurasi instalasi khusus, hubungi dukungan teknis untuk gambar dimensi yang disesuaikan.

Petunjuk Instalasi

Instalasi Tipe Inti Tertutup (jika berlaku)

Transformator inti tertutup harus dipasang sebelum peletakan kabel, dan posisinya harus diverifikasi sebelum dienergikan.

Instalasi Tipe Inti Terpisah

Transformator inti terpisah dapat dipasang pada rangkaian bertegangan atau tidak bertegangan. Prosedur instalasi:

1. Lepaskan penghubung antara terminal K1 dan K2
2. Buka sekrup pengikat dan pisahkan transformator menjadi dua bagian atas dan bawah
3. Posisikan transformator mengelilingi bundel kabel atau busbar
4. Bersihkan permukaan sambungan dan oleskan senyawa anti-karat
5. Sejajarkan kedua bagian secara presisi dan kencangkan sekrup pengikat dengan kuat
6. Pasang kembali penghubung K1-K2

Catatan Keselamatan

• Rangkaian sekunder tidak boleh dibiarkan terbuka saat konduktor primer bertegangan
• Saat inspeksi atau perawatan, hubung-singkat terminal sekunder sebelum melepas perangkat proteksi
• Satu titik pada rangkaian sekunder harus di-ground secara andal sesuai persyaratan koordinasi proteksi
• Semua pekerjaan instalasi dan perawatan harus mematuhi peraturan keselamatan kelistrikan setempat
• Jarak bebas yang cukup harus dipertahankan untuk isolasi, disipasi panas, dan akses perawatan

Informasi Pemesanan

Saat melakukan pemesanan, tentukan konfigurasi yang diperlukan sesuai persyaratan sistem dan koordinasi proteksi. Parameter berikut harus dinyatakan secara jelas untuk konfirmasi teknis:

Panduan Seleksi

• Tingkat tegangan: Tegangan nominal sistem (misalnya, 0,4 kV ~ 66 kV)
• Diameter lubang: Berdasarkan ukuran bundel kabel atau dimensi busbar (φ100 ~ φ240 mm)
• Kelas akurasi: Sesuai kebutuhan relai proteksi (misalnya, 0,5; 1,0; 3,0)
• Beban terukur: Berdasarkan beban relai yang terhubung dan rugi-rugi kabel (misalnya, 5 VA, 10 VA, 15 VA)
• Jenis instalasi: Inti terpisah atau inti tertutup (sebutkan jika diperlukan pemasangan khusus)
• Lingkungan operasi: Kisaran suhu, kelembapan, ketinggian, kondisi lingkungan khusus
• Persyaratan khusus: Ukuran lubang non-standar, kelas akurasi, adaptasi lingkungan, atau konfigurasi instalasi khusus

Proses Seleksi:

1. Tentukan diameter lubang berdasarkan ukuran bundel kabel atau busbar dengan ruang bebas yang cukup
2. Pilih kelas akurasi berdasarkan kebutuhan sensitivitas proteksi gangguan tanah
3. Konfirmasi beban terukur berdasarkan spesifikasi relai proteksi yang terhubung dan impedansi kabel
4. Verifikasi kompatibilitas lingkungan (kisaran suhu, kelembapan, lokasi instalasi)
5. Tentukan persyaratan khusus (jika ada) untuk konfirmasi pabrik
