Przegląd produktu
Definicja funkcjonalna

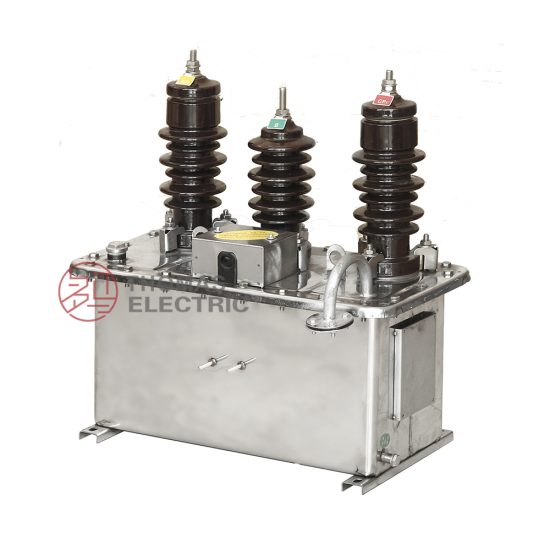

Seria zewnętrznych olejowych przekładników łącznych JLS-6, JLSZV-10 i JLS-10 to zintegrowane rozwiązania pomiarowe zaprojektowane do dokładnego pomiaru prądu i napięcia w średnionapięciowych systemach dystrybucji energii elektrycznej. Przekładniki te łączą przekładniki prądowe (CT) i napięciowe (VT/PT) w jednej olejowej obudowie, wykorzystując trójfazową konfigurację połączeń V/V, zapewniając galwanicznie odseparowane sygnały wtórne do pomiaru energii czynnej i biernej.
Główne parametry znamionowe
| Pozycja | Specyfikacja (zgodnie z zamówieniem / tabliczką znamionową) |
|---|---|
| Klasa napięcia systemowego | Klasa 6 kV lub 10 kV (zastosowania zewnętrznej dystrybucji) |
| Częstotliwość znamionowa | 50 Hz lub 60 Hz |
| Konfiguracja | Połączenie trójfazowe V/V z 2× jednofazowy VT + 2× CT |
| Klasy dokładności | 0,2 lub 0,2S (klasa pomiarowa) |
| Ośrodek izolacyjny | Olejowy z zintegrowanym urządzeniem przeciwwilgociowym |
| Zalety konstrukcyjne | Wysoka wydajność, kompaktowe rozmiary, lekka konstrukcja |
| Zastosowanie | Pomiar energii czynnej i biernej |
| Środowisko instalacji | Zastosowania zewnętrzne dystrybucji i stacji transformatorowych |
| Obowiązujące normy | GB 20840.4-2015; GB 20840.2-2014; GB 20840.3-2013; GB 20840.1-2010 |
| Ochrona przed przepięciami | Ogranicznik przepięć tlenek cynku wymagany w odległości 1 m od instalacji |
Prezentacja produktu
Zasada działania
Przekładnik łączny integruje dwa jednofazowe przekładniki napięciowe i dwa przekładniki prądowe w jednej olejowej obudowie. Działając na zasadzie indukcji elektromagnetycznej, sekcja CT posiada rdzenie magnetyczne toroidalne z przewodnikami pierwotnymi przechodzącymi przez otwory i uzwojenia wtórne dostarczające ustandaryzowany prąd wyjściowy. Sekcja VT wykorzystuje konwencjonalną konstrukcję uzwojoną do obniżenia napięcia systemowego do ustandaryzowanych wartości wtórnych. Trójfazowa konfiguracja połączeń V/V umożliwia dokładny pomiar zarówno mocy czynnej, jak i biernej przy mniejszej liczbie komponentów w porównaniu do pełnych układów trójfazowych.
Położenie zastosowania systemowego
- Wiejskie sieci dystrybucyjne: Systemy dystrybucji energii rolniczej i wiejskiej 6-10kV
- Stacje przemysłowe: Stacje dystrybucyjne zakładów i obiektów przemysłowych
- Pomiar energii: Pomiar energii elektrycznej klasy rozliczeniowej dla mocy czynnej i biernej
- Modernizacja dystrybucji: Wymiana modernizacyjna dla tradycyjnych oddzielnych instalacji CT i VT
Przegląd konstrukcyjny
Olejowa konstrukcja z zintegrowanym urządzeniem przeciwwilgociowym zapewnia doskonałe właściwości izolacyjne, zarządzanie termiczne i wydłużoną żywotność w środowiskach zewnętrznych. Prostokątna konstrukcja zbiornika zawiera uchwyty do podnoszenia, wskaźnik poziomu oleju, śwętk uziemiający i zawór spustowy. Pełne uszczelnienie zapewnia doskonałą ochronę przed wpływem środowiska. Komponenty wewnętrzne są zamontowane na izolowanych podporach wewnątrz zbiornika, a wszystkie zaciski są wyprowadzone przez uszczelnione izolatory.
Oznaczenie modelu
Wyjaśnienie kodu modelu
- J — Przekładnik łączny (zintegrowany)
- L — Komponent przekładnika prądowego
- S — Konfiguracja trójfazowa
- 6, 10 — Klasa napięcia (kV)
Szczegóły konfiguracji
Każda jednostka JLS-6 lub JLS-10 JLSZV-10 zawiera dwa jednofazowe przekładniki napięciowe (PT) i dwa przekładniki prądowe (CT), wszystkie trwale zamontowane w uszczelnionym olejowym prostokątnym zbiorniku. Połączenie trójfazowe V/V jest realizowane przez określone połączenia zacisków, zapewniając pełną zdolność pomiarową dla systemów trójfazowych z dwoma elementami pomiarowymi.
Warunki użytkowania
Seria przekładników łącznych JLS-6 i JLS-10, JLSZV-10 jest zaprojektowana do pracy zewnętrznej w średnionapięciowych systemach dystrybucyjnych w następujących warunkach:
- Środowisko instalacji: Instalacja zewnętrzna (na słupie lub platformie)
- Wysokość: Nie przekraczająca 1000 m n.p.m. (większa wysokość wymaga potwierdzenia inżynieryjnego i korekty specyfikacji)
- Temperatura otoczenia: Skonsultować z fabryką dla konkretnych wymagań lokalizacji instalacji
- Poziom zanieczyszczenia: Określić stopień zanieczyszczenia dla właściwego doboru izolacji zewnętrznej
- Warunki środowiskowe: Zaprojektowane do ekspozycji zewnętrznej; urządzenie przeciwwilgociowe chroni przed wnikaniem wilgoci
Konstrukcja
Projekt konstrukcyjny
- Struktura: Zewnętrzny przekładnik łączny typu słupowego lub platformowego
- Izolacja: Olejowa z zintegrowanym urządzeniem oddechowym przeciwwilgociowym
- Zbiornik: Prostokątny uszczelniony zbiornik olejowy z uchwytami do podnoszenia
- Komponenty: 2× jednofazowy VT + 2× CT, sprzężone elektromagnetycznie
- Połączenie: Konfiguracja trójfazowa V/V
- Monitoring: Wskaźnik poziomu oleju do kontroli wizualnej
- Konserwacja: Dostarczony zawór spustowy i śruba uziemiająca
Olejowa konstrukcja zapewnia stabilne właściwości izolacyjne, skuteczne zarządzanie termiczne i odporność na zanieczyszczenie środowiskowe dla długotrwałej eksploatacji zewnętrznej. Zintegrowane urządzenie przeciwwilgociowe zapobiega wnikaniu wilgoci, wydłużając żywotność poza konwencjonalne konstrukcje.
Uzwojenia i oznaczenie zacisków
- Zaciski pierwotne przekładnika prądowego: P1 / P2 (na sekcję CT)
- Zaciski wtórne przekładnika prądowego: Zgodnie z oznaczeniem na tabliczce znamionowej
- Zaciski pierwotne przekładnika napięciowego: Zgodnie z oznaczeniem na tabliczce znamionowej
- Zaciski wtórne przekładnika napięciowego: Zgodnie z oznaczeniem na tabliczce znamionowej
Oznaczenia zacisków są zgodne ze standardowymi konwencjami polaryzacji CT i VT. Należy przestrzegać prawidłowej identyfikacji zacisków i okablowania połączeń V/V, aby zapewnić dokładność pomiaru i ochronę systemu. Wszystkie obwody wtórne muszą być prawidłowo uziemione zgodnie z obowiązującymi normami.
Dane techniczne
Ta sekcja przedstawia dane techniczne doboru dla zewnętrznych olejowych przekładników łącznych serii JLS-6 i JLS-10 stosowanych w systemach dystrybucji AC klasy 6 kV i 10 kV.
Konfiguracja: Każda jednostka zawiera dwa jednofazowe przekładniki napięciowe i dwa przekładniki prądowe w połączeniu trójfazowym V/V, odpowiednie do zastosowań pomiaru energii czynnej i biernej.
Zgodność z normami: Zespół przekładnika łącznego jest zgodny z GB 20840.4-2015. Sekcje przekładników prądowych są zgodne z GB 20840.2-2014 i GB 20840.1-2010. Sekcje przekładników napięciowych są zgodne z GB 20840.3-2013 i GB 20840.1-2010.
Dostępne klasy dokładności: Klasa 0,2 i klasa 0,2S do zastosowań pomiarowych.
Dostosowanie: Przełożenie napięciowe, przełożenie prądowe, klasa dokładności, wartości wyjściowe wtórne i wymiary fizyczne mogą być dostosowane do wymagań projektu.
Normy i odniesienia normatywne
| Norma | Tytuł | Zastosowanie |
|---|---|---|
| GB 20840.4-2015 | Przekładniki pomiarowe – Część 4: Przekładniki łączne | Wymagania dla przekładników łącznych |
| GB 20840.2-2014 | Przekładniki pomiarowe – Część 2: Dodatkowe wymagania dla przekładników prądowych | Wymagania dla sekcji CT |
| GB 20840.3-2013 | Przekładniki pomiarowe – Część 3: Dodatkowe wymagania dla przekładników napięciowych | Wymagania dla sekcji VT |
| GB 20840.1-2010 | Przekładniki pomiarowe – Część 1: Wymagania ogólne | Wymagania ogólne dla sekcji CT i VT |
| IEC 61869-1 | Przekładniki pomiarowe – Część 1: Wymagania ogólne | Międzynarodowa norma referencyjna (jeśli określono) |
| IEC 61869-2 | Przekładniki pomiarowe – Część 2: Dodatkowe wymagania dla przekładników prądowych | Międzynarodowe odniesienie CT (jeśli określono) |
| IEC 61869-3 | Przekładniki pomiarowe – Część 3: Dodatkowe wymagania dla przekładników napięciowych | Międzynarodowe odniesienie VT (jeśli określono) |
Zgodność z badaniami fabrycznymi
- Badania rutynowe zgodnie z obowiązującymi wymaganiami GB (w tym weryfikacja polaryzacji/oznaczeń, weryfikacja przełożenia i weryfikacja dokładności zgodnie z określoną klasą)
- Badania dielektryczne zgodnie z wymaganiami koordynacji izolacji i obowiązującą normą
- Inspekcja wizualna i wymiarowa obejmująca oznaczenia, poziom oleju, uszczelnienie i zgodność wykonania
- Badania typowe i specjalne zgodnie z wymaganiami specyfikacji projektu
- Weryfikacja jakości oleju jeśli określono w wymaganiach projektu
Instalacja i wymiary
- Wymiary zewnętrzne i szczegóły montażu są podane na rysunkach wymiarowych specyficznych dla każdej klasy napięcia.
- Przekładnik musi być bezpiecznie zamontowany przy użyciu wyznaczonych wsporników montażowych lub okuc instalacyjnych.
- Połączenia przewodników pierwotnych muszą być wykonane przez wyznaczone zaciski wysokiego napięcia lub izolatory.
- Należy zachować odpowiednie odstępy dla izolacji, odprowadzania ciepła, dostępu konserwacyjnego i inspekcji poziomu oleju.
- Ogranicznik przepięć tlenek cynku musi być zainstalowany w odległości do 1 metra od pozycji instalacji przekładnika dla ochrony przed przepięciami.
- Przed uruchomieniem należy usunąć wtyczkę oddechową z urządzenia przeciwwilgociowego, aby aktywować funkcję oddechową.
Wymiary instalacyjne
Odpowiednie dla systemów napięciowych 6 kV i 10 kV. Szczegółowe wymiary zewnętrzne i lokalizacje otworów montażowych są podane w rysunkach wymiarowych specyficznych dla produktu.
Uwagi dotyczące bezpieczeństwa
- Obwody wtórne CT nigdy nie mogą pozostawać otwarte, gdy przekładnik jest pod napięciem, ponieważ na zaciskach wtórnych może pojawić się niebezpieczne wysokie napięcie.
- Obwody wtórne VT powinny być odpowiednio chronione bezpiecznikami lub wyłącznikami, aby zapobiec uszkodzeniom z przeciążenia lub zwarcia.
- Podczas inspekcji lub konserwacji obwód wtórny CT powinien być zwarty przed odłączeniem jakichkolwiek przyrządów.
- Jeden punkt każdego obwodu wtórnego powinien być niezawodnie uziemiony zgodnie z obowiązującymi normami.
- Regularnie sprawdzać wskaźnik poziomu oleju i utrzymywać prawidłowy poziom oleju.
- Okresowo kontrolować stan uszczelnienia i czystość powierzchni zewnętrznej.
- Wszystkie prace instalacyjne i konserwacyjne muszą być zgodne z lokalnymi przepisami bezpieczeństwa elektrycznego.
Informacje zamówieniowe
Przy składaniu zamówienia wymagana konfiguracja musi być określona zgodnie z wymaganiami lokalnej sieci dystrybucyjnej, obowiązującymi normami i specyfikacją techniczną projektu. Należy wyraźnie podać następujące parametry do potwierdzenia technicznego i uruchomienia produkcji:
- Klasa napięcia: JLS-6 (6 kV) lub JLS-10 (10 kV)
- Przełożenie przekładnika napięciowego (napięcie pierwotne / napięcie wtórne)
- Przełożenie przekładnika prądowego (znamionowy prąd pierwotny / znamionowy prąd wtórny)
- Wymagania klasy dokładności: 0,2 lub 0,2S (określić dla sekcji CT i VT)
- Wartości wyjściowe wtórne dla sekcji CT i VT
- Środowisko instalacji: Zakres temperatur, wysokość, poziom zanieczyszczenia
Jeśli mają zastosowanie wymagania specjalne (np. niestandardowe przełożenia napięciowe/prądowe, zastosowania wysokiej precyzji, niestandardowe wymiary fizyczne, specyficzne wymagania wyglądu, dostosowanie koloru lub podwyższone klasy ochrony), należy je określić na etapie zamawiania. Konfiguracje niestandardowe muszą być potwierdzone przez umowę techniczną i finalny arkusz danych przed produkcją.
