Przegląd produktu
Definicja funkcjonalna
LKZB-0.5 (LBD-LCT) – seria prądowych przekładników zerowymiarowych z rozdzielanym rdzeniem to precyzyjne elektromagnetyczne urządzenia ochronne zaprojektowane do wykrywania prądu resztkowego (zerowymiarowego) oraz ochrony przed zwarciem doziemnym w średnionapięciowych sieciach kablowych prądu przemiennego. Opierając się na zasadzie indukcji elektromagnetycznej, przekładnik monitoruje sumę wektorową prądów trójfazowych (składową zerową), aby wykrywać stany pogorszenia izolacji, upływu lub zwarcia doziemnego.
Główne parametry znamionowe
| Pozycja | Specyfikacja (zgodnie z zamówieniem / tabliczką znamionową) |
|---|---|
| Klasa napięcia systemowego | 6–35 kV (zastosowanie w głowicach kablowych / szafach przyłączeniowych) |
| Znamionowa częstotliwość | 50 Hz lub 60 Hz |
| Znamionowy prąd wtórny | 1 A |
| Klasa dokładności | 10P10 (rdzeń ochronny) |
| Znamionowe obciążenie | 1–5 VA (zgodnie ze specyfikacją) |
| Współczynnik mocy obciążenia | cosφ = 0,8 (indukcyjny), chyba że inaczej określono |
| Średnica otworu rdzenia | φ60 / φ80 / φ100 / φ150 / φ180 mm (możliwość wykonania niestandardowego do 240 mm) |
| Poziom izolacji | Izolacja strony wtórnej: 3 kV AC (1 min) — izolacja strony pierwotnej zapewniana przez układ izolacji kabla |
| Typ montażu | Rozdzielany rdzeń (konstrukcja z możliwością otwarcia) z mocowaniem śrubowym |
| Obowiązujące normy | IEC 61869-1 / IEC 61869-2; GB 1208-1997; DL/T 856-2004 (oraz inne stosowne normy projektowe) |
| Certyfikacja | Zatwierdzony przez Centrum Kontroli i Testów Jakości Sprzętu Automatyki Energetycznej |

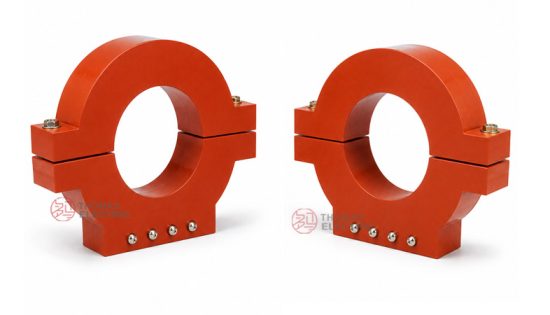

Prezentacja produktu
Zasada działania
Opierając się na prawie indukcji elektromagnetycznej Faradaya, przekładnik prądu zerowego wykorzystuje toroidalny rdzeń magnetyczny, przez którego centralny otwór przechodzą wszystkie trzy przewodniki fazowe. W warunkach zrównoważonego obciążenia trójfazowego suma wektorowa prądów wynosi w przybliżeniu zero i nie powstaje skuteczny strumień magnetyczny. W przypadku wystąpienia zwarcia doziemnego lub uszkodzenia izolacji, prąd resztkowy (zerowy) wytwarza strumień magnetyczny w rdzeniu, który indukuje proporcjonalny sygnał wtórny służący do sterowania urządzeniami ochronnymi i systemami monitoringu.
Miejsce zastosowania w systemie
- Ochrona przed zwarciem doziemnym w kablach: systemy kablowe 6–35 kV
- Systemy automatyki zabezpieczeniowej: wykrywanie prądu zerowego nadprądowego oraz zwarcia doziemnego
- Monitorowanie układów uziemienia: systemy bezpośrednio uziemione, nieuziemione, uziemione przez duży opór, uziemione przez mały opór oraz systemy z cewką gaszącą łuk
- Dystrybucja energii przemysłowej: energetyka, metalurgia, górnictwo węgla, koleje, przemysł naftowy, chemiczny oraz materiałów budowlanych
Opis konstrukcji
Konstrukcja z rozdzielanym rdzeniem, obudowa z tworzywa inżynierskiego ABS oraz izolacja z żywicy epoksydowej zapewniają stabilne właściwości izolacyjne, odporność na wilgoć oraz wytrzymałość mechaniczną. Mechanizm umożliwiający otwarcie pozwala na montaż bez odłączania kabla, co ułatwia modernizację i prace serwisowe w szafach przyłączeniowych. Dwuczęściowa konstrukcja z mocowaniem śrubowym gwarantuje szczelne zamknięcie mechaniczne oraz stałe sprzężenie magnetyczne, niezbędne do niezawodnej pracy ochrony w długim okresie eksploatacji.
Oznaczenie modelu
Objaśnienie kodu modelu
- L — Przekładnik prądowy (CT)
- K — Zastosowanie ochronne (ochrona zerowymiarowa)
- Z — Izolacja żywicą epoksydową, konstrukcja zamknięta
- B — Konstrukcja z rozdzielanym rdzeniem (możliwość otwarcia / zaciskana)
- 0.5 — Oznaczenie klasy izolacji strony wtórnej (zgodnie ze specyfikacją)
- LBD-LCT — Kod serii oznaczający przekładnik ochronny zerowymiarowy z rozdzielanym rdzeniem
Warianty konstrukcyjne
Seria LKZB-0.5 jest dostępna w wersjach z obudową okrągłą oraz prostokątną (kwadratową), dostosowanych do różnych warunków instalacyjnych i ograniczeń przestrzennych. Obie wersje zapewniają identyczne parametry elektryczne przy jednakowym przekładni prądowej, klasie dokładności, obciążeniu i średnicy otworu. Wybór między obudową okrągłą a prostokątną zależy od dostępnej przestrzeni montażowej, geometrii układu kabli oraz układu wnętrza szafy.
Warunki eksploatacji
Przekładniki prądu zerowego serii LKZB-0.5 (LBD-LCT) są przeznaczone do pracy wewnątrz pomieszczeń w normalnych warunkach eksploatacyjnych w średnionapięciowych systemach kablowych.
- Środowisko instalacji: wyłącznie montaż wewnątrz pomieszczeń (szafy przyłączeniowe, rozdzielnice)
- Wysokość nad poziomem morza: nie większa niż 1000 m (w przypadku większych wysokości wymagane jest indywidualne potwierdzenie projektowe)
- Temperatura otoczenia: od −5 °C do +40 °C
- Wilgotność względna: średnia dobowa ≤ 95%, średnia miesięczna ≤ 90% (przy temperaturze odniesienia +20 °C)
- Warunki środowiskowe: brak gazów lub par żrących; brak substancji wybuchowych lub łatwopalnych; brak silnych wibracji, wstrząsów mechanicznych ani uderzeń; odpowiednie dla standardowych warunków montażu kabli wewnątrz pomieszczeń
Konstrukcja
Projekt konstrukcyjny
- Konstrukcja: typ z rozdzielanym rdzeniem (otwierany / obejmowy) do instalacji na kablu
- Obudowa: inżynierski tworzyw sztuczny ABS o wysokiej wytrzymałości mechanicznej i właściwościach izolacyjnych
- Izolacja: zalanie żywicą epoksydową rdzenia magnetycznego i uzwojenia wtórnego
- Rdzeń: pierścieniowy (toroidalny) rdzeń magnetyczny zoptymalizowany do detekcji prądu upływu
- Mechanizm zamykania: dwuczęściowa konstrukcja z mocowaniem śrubowym zapewniającym szczelne zamknięcie
- Montaż: dwa otwory montażowe w podstawie do bezpiecznego zamocowania
Zalanie żywicą epoksydową zapewnia stabilne właściwości izolacyjne oraz odporność na wilgoć, zanieczyszczenia i starzenie się podczas długotrwałej pracy wewnątrz pomieszczeń. Konstrukcja z rozdzielanym rdzeniem eliminuje konieczność odłączania kabli podczas montażu lub wymiany.
Specyfikacja otworu rdzenia
Standardowe średnice otworu: φ60 mm, φ80 mm, φ100 mm, φ150 mm, φ180 mm. Niestandardowe rozmiary otworu do φ240 mm są dostępne na żądanie. Wybrany otwór musi zapewniać wystarczającą przestrzeń dla wszystkich trzech przewodów fazowych uwzględniając grubość izolacji kabla oraz tolerancje montażowe.
Uzwojenia i oznaczenia zacisków
- Pierwotne: przewody kablowe przechodzące przez centralny otwór (bez połączenia galwanicznego)
- Zaciski wtórne: K1 / K2
Oznaczenia zacisków spełniają standardowe konwencje dla przekładników prądu do pomiaru składowej zerowej. W warunkach symetrycznych trójfazowych prąd upływu jest znikomy. Podczas zwarć doziemnych zaciski wtórne K1 i K2 dostarczają sygnał wyjściowy do przekaźnika zabezpieczającego. Należy zachować poprawną biegunowość, aby zapewnić właściwą kierunkowość działania zabezpieczeń oraz ich koordynację.
Dane techniczne
Ta sekcja zawiera dane techniczne ułatwiające dobór przekładników prądu LKZB-0.5 (LBD-LCT) – jednofazowych, z rozdzielanym rdzeniem, przeznaczonych do pomiaru składowej zerowej w sieciach kablowych AC klasy 6–35 kV (50 Hz lub 60 Hz). Dane te wspomagają wstępny wybór przekładni prądowej, klasy dokładności oraz obciążenia znamionowego w oparciu o wymagania przekaźnika zabezpieczającego i sposób uziemienia sieci.
Definicje: Klasa dokładności 10P10 oznacza klasę ochronną z błędem złożonym mieszczącym się w określonych granicach aż do 10× znamionowego prądu pierwotnego (współczynnik graniczny dokładności ALF = 10). Moc znamionowa (VA) to dopuszczalne obciążenie przy znamionowym prądzie wtórnym. Przekładnik mierzy prąd składowej zerowej (upływu), czyli sumę wektorową prądów trójfazowych podczas zwarć doziemnych.
Oznaczenia: Przekładnia prądowa odzwierciedla zakres detekcji spodziewanego prądu upływu przy wyjściowym prądzie wtórnym 1 A. Dobór powinien uwzględniać maksymalny prąd zwarcia doziemnego, czułość zadziałania przekaźnika oraz konfigurację uziemienia systemu kablowego.
Dane referencyjne
| Znamionowy prąd pierwotny (A) |
Klasa dokładności |
Moc znamionowa (VA) |
Opcje średnicy otworu |
|---|---|---|---|
| 50 | 10P10 | 1 | φ60 / φ80 / φ100 / φ150 / φ180 |
| 75 | 10P10 | 1.6 | φ60 / φ80 / φ100 / φ150 / φ180 |
| 100 | 10P10 | 2.5 | φ60 / φ80 / φ100 / φ150 / φ180 |
| 150 | 10P10 | 5 | φ60 / φ80 / φ100 / φ150 / φ180 |
| 200 | 10P10 | 5 | φ60 / φ80 / φ100 / φ150 / φ180 |
| 300 | 10P10 | 5 | φ60 / φ80 / φ100 / φ150 / φ180 |
| 400 | 10P10 | 5 | φ60 / φ80 / φ100 / φ150 / φ180 |
| 600 | 10P10 | 5 | φ60 / φ80 / φ100 / φ150 / φ180 |
Normy i dokumenty normatywne
| Norma | Tytuł | Zastosowanie |
|---|---|---|
| IEC 61869-1 | Przekładniki – Część 1: Wymagania ogólne | Ogólne wymagania dla przekładników |
| IEC 61869-2 | Przekładniki – Część 2: Dodatkowe wymagania dla przekładników prądowych | Wymagania techniczne specyficzne dla przekładników prądowych |
| GB 1208-1997 | Przekładniki prądowe | Narodowy standard przekładników prądowych, jeśli wymagany przez projekt |
| DL/T 856-2004 | Specyfikacja techniczna dla przekładników prądowych i napięciowych stosowanych w zabezpieczeniach | Wymagania dotyczące przekładników ochronnych w systemach elektroenergetycznych |
| GB/T 16927.1 | Techniki badań wysokonapięciowych – Część 1: Ogólne definicje i wymagania dotyczące badań | Wymagania dotyczące badań dielektrycznych |
| IEEE C37.60 | Wymagania dla automatycznych wyłączników ponownego załączania | Opcjonalne (referencyjne dla integracji systemów zabezpieczeniowych) |
Zgodność z badaniami fabrycznymi
- Badania rutynowe zgodnie z odpowiednimi wymaganiami norm IEC/GB (weryfikacja biegunowości/oznaczeń, sprawdzenie przekładni oraz dokładności ochronnej przy określonym obciążeniu)
- Badania dielektryczne(pierwotna izolacja zapewniana przez system izolacji kabla)
- Weryfikacja dokładności przy znamionowym obciążeniu oraz przy współczynniku granicznym dokładności (10 × In)
- Inspekcja wzrokowa i wymiarowa, w tym oznakowanie, luz otworu oraz działanie mechanizmu zamykania rdzenia rozdzielanego
- Badania typowe i specjalne zgodnie z wymaganiami specyfikacji projektowej lub organu certyfikującego
Montaż i wymiary
- Konstrukcja z rozdzielanym rdzeniem umożliwia montaż na istniejącym kablu bez konieczności jego odłączania.
- Umieść dwie połówki wokół wiązki kabli tak, aby wszystkie przewodniki trójfazowe przechodziły przez otwór.
- Zachowaj odpowiedni luz między izolacją kabla a ściankami otworu.
- Połącz i zabezpiecz obie połówki za pomocą dostarczonych śrub zgodnie ze wskazanym momentem dokręcania.
- Zamocuj przekładnik przy użyciu dwóch otworów montażowych, aby zapobiec drganiom lub przemieszczeniom.
- Poprowadź przewody wtórne do przekaźnika zabezpieczającego, zapewniając odpowiednie podparcie mechaniczne i odciążenie od naprężeń.
Dane wymiarowe
| Model | Średnica otworu φ (mm) |
Szerokość L (mm) |
Wysokość H (mm) |
Grubość (mm) |
Otwór montażowy Specyfikacja |
Odstęp środków otworów montażowych |
|---|---|---|---|---|---|---|
| LCT-2 | 80 | 210 | 200 | 55 | M × 25 | 110 ± 0.5 |
| LCT-3 | 100 | 260 | 230 | 55 | M × 25 | 110 ± 0.5 |
| LCT-4 | 120 | 260 | 230 | 55 | M × 25 | 110 ± 0.5 |
Rysunek gabarytowy
Uwagi dotyczące bezpieczeństwa
- Obwód wtórny nigdy nie może zostać pozostawiony rozwarty, gdy system kablowy jest pod napięciem, ponieważ w warunkach zwarciowych na zaciskach wtórnych może pojawić się niebezpieczne wysokie napięcie.
- Podczas inspekcji lub konserwacji zwieraj obwód wtórny przed odłączeniem przekaźników lub przyrządów pomiarowych.
- Jeden punkt obwodu wtórnego powinien być niezawodnie uziemiony zgodnie z obowiązującymi normami i lokalnymi praktykami.
- Dokręć mechanizm zamykania rozdzielanego rdzenia z określonym momentem obrotowym, aby zapewnić spójną pracę urządzenia.
- Wszystkie prace montażowe i serwisowe muszą być zgodne z lokalnymi przepisami bezpieczeństwa elektrycznego oraz procedurami eksploatacyjnymi systemu kablowego.
- Sprawdź biegunowość i połączenia zacisków przed załączeniem obwodów zabezpieczających.
Informacje do zamówienia
Podczas składania zamówienia należy określić konfigurację zgodnie z parametrami systemu kablowego, metodą uziemienia, wymaganiami przekaźników oraz specyfikacją projektową. Następujące parametry należy podać w celu potwierdzenia technicznego i uruchomienia produkcji:
- Znamionowy prąd pierwotny / przekładnia (np. 100/1, 200/1)
- Znamionowy prąd wtórny (standardowo 1 A)
- Klasa dokładności (10P10 dla zabezpieczeń)
- Znamionowe obciążenie (VA) na podstawie impedancji wejściowej przekaźnika i rezystancji przewodów
- Średnica otworu rdzenia (φ60 / φ80 / φ100 / φ150 / φ180 lub niestandardowa)
- Konfiguracja obudowy (okrągła lub prostokątna/kwadratowa)
Wskazówki doboru: Dobierz znamionowy prąd pierwotny na podstawie maksymalnego przewidywanego prądu resztkowego przy zwarciu doziemnym. Upewnij się, że przekładnia spełnia wymagania czułości przekaźnika przy zwarciach o wysokiej impedancji, jednocześnie unikając nasycenia przy maksymalnym prądzie zwarcia. Zweryfikuj, czy znamionowe obciążenie (VA) obejmuje impedancję przekaźnika oraz rezystancję przewodów wtórnych na całej długości trasy. Wybierz wielkość otworu umożliwiającą umieszczenie przewodów trójfazowych z odpowiednim luzem i tolerancjami. Jeśli obowiązują konkretne wymagania operatora sieci/specyfikacji projektowej (punkty weryfikacji, układ zacisków, ograniczenia montażowe, język dokumentacji, certyfikaty), należy je podać przy składaniu zamówienia w celu uzgodnienia technicznego i ostatecznego zatwierdzenia karty katalogowej.
