LJ-2 / LJ-4 / LJ-7 İç Mekan Sıfır Sekanslı Akım Trafoları, Toprak Kaçak Koruma için

LJ-2 / LJ-4 / LJ-7 İç Mekan Sıfır Sekanslı Akım Trafoları, Toprak Kaçak Koruma için

Ürün Genel Bakışı Fonksiyonel Tanım LJ-2, LJ-4 ve LJ-7 serisi sıfır bileşenli akım transformatörleri, düşük akımlı topra...

Ürün Genel Bakışı

Fonksiyonel Tanım

LJ-2, LJ-4 ve LJ-7 serisi sıfır bileşenli akım transformatörleri, düşük akımlı topraklama sistemlerinde artık (sıfır bileşenli) akım tespiti amacıyla tasarlanmış iç mekân tipi elektromanyetik cihazlardır. Genellikle jeneratörlerin, senkron kompanzatörlerin ve motorların toprak arızası koruması için kullanılırlar ve genellikle DD-11/60 röleleri ile birlikte tam bir toprak arızası koruma şeması oluştururlar.

Normal üç fazlı işletme sırasında çekirdek penceresinden geçen faz akımlarının vektörel toplamı yaklaşık sıfırdır ve sekonder çıkış minimum seviyededir. Koruma bölgesinde bir toprak arızası meydana geldiğinde artık akım toroidal çekirdekte net manyetik akı oluşturur ve bu da rölenin arıza göstergesi veya ayırma işlemi yapması için sekonder akım sinyali indükler. Temel Değerler

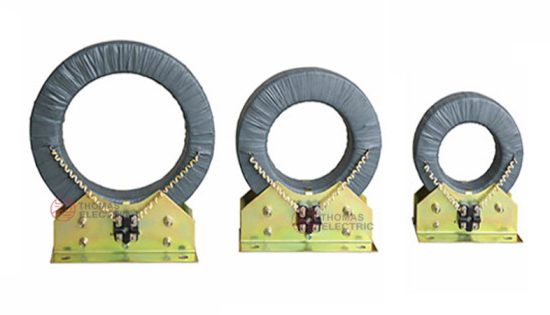

LJ 2 LJ 4 LJ 7 Indoor Zero Sequence Current Transformers show

Öğe Teknik Özellik
Uygulama Düşük akımlı topraklama sistemlerinde toprak arızası koruması için artık (sıfır bileşenli) akım tespiti
Kurulum ortamı Sadece iç mekânda kurulum
Tipik sistem kapsamı AC 50/60 Hz sistemler, genellikle ≤35 kV sınıfı şebekelerde kullanılır (projeye bağlıdır)
Korumalı ekipman Jeneratörler, senkron kompanzatörler, motorlar ve kablo beslemeleri (artık akım koruması)
Tipik röle eşleşmesi DD-11/60 toprak arızası rölesi (veya projeye göre eşdeğer artık-akım rölesi)
Birincil izolasyon Geçen kablonun izolasyonu tarafından sağlanır; transformatör genellikle sadece sekonder sargı izolasyon performansı açısından değerlendirilir
Sekonder sargı izolasyonu Toprağa karşı 3 kV güç frekanslı dayanım gerilimi (1 dk)
Desteklenen kablo dış çapı ≤ 50 mm (daha büyük çaplar için daha geniş pencereye sahip model seçilmelidir)

Çalışma Prensibi

Sıfır bileşenli akım transformatörleri elektromanyetik indüksiyon prensibine göre çalışır. Korunan devrenin tüm faz iletkenleri (ve koruma şeması gerektiriyorsa nötr hattı) transformatör penceresinden geçirilir. Dengeli koşullarda bileşke manyetik akı yaklaşık sıfırdır. Toprak arızası durumunda artık akım toroidal çekirdekte net akı oluşturur ve artık bileşene orantılı sekonder akım indükler; bu da bağlı rölelerin hassas toprak arızası tespitini sağlar.

Sistem Uygulama Yeri

  • Jeneratör Koruması: Jeneratör statoru veya besleme devrelerinin toprak arızası koruması
  • Motor Koruması: Orta ve büyük boyutlu motorlarda toprak arızası tespiti
  • Senkron Kompanzatör Koruması: Reaktif güç kompanzasyon ekipmanlarında artık akım izleme
  • Kablo Besleme Koruması: Çok damarlı veya paralel kablo beslemelerinde artık akım tespiti

Yapısal Genel Bakış

LJ serisi, düzgün akı dağılımı ve yüksek hassasiyet sağlamak amacıyla halka tipi (toroidal) manyetik çekirdek kullanır. Sekonder sargı, kararlı çıkış karakteristiği sağlamak için çekirdek üzerinde eşit şekilde dağıtılır. Önceden delik açılmış sabitleme aparatına sahip bir montaj braketi, iç mekân panolarında, şalt odalarında veya kablo kanallarında hızlı kurulum ve güvenilir mekanik sabitlemeyi sağlar.

Model Tanımlaması

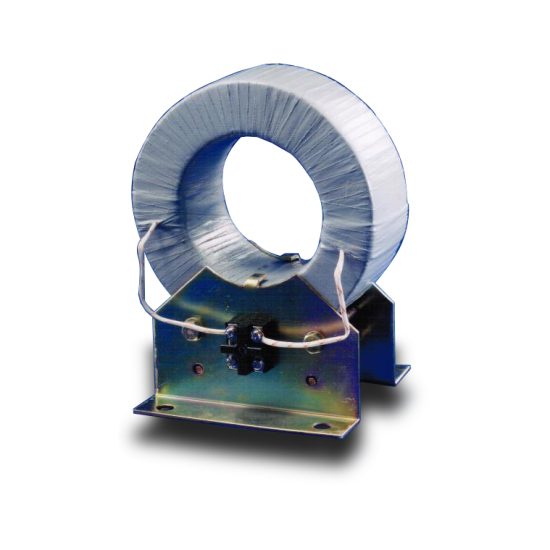

LJ 247LJ1 Zero sequence current transformer typ

Model Kodu Açıklaması

  • L — Akım transformatörü (CT)
  • J — Sıfır bileşen / toprak arızası koruma uygulaması
  • 2 / 4 / 7 — Desteklenen kablo sayısı (tipik uygulama referansı)

Model Varyantları

LJ serisi, kablo kapasitesi ve pencere boyutuna göre üç standart varyant sunar:

  • LJ-2: 1–2 kablo için; tipik oran 20/1
  • LJ-4: 3–4 kablo için; tipik oran 20/1
  • LJ-7: 5–7 kablo için; tipik oran 40/1

Hizmet Koşulları

LJ serisi sıfır bileşenli akım transformatörleri, normal hizmet koşullarında iç mekân kullanımı için tasarlanmıştır.

  • Kurulum ortamı: Sadece iç mekânda kurulum
  • Anma frekansı: 50 Hz veya 60 Hz
  • Rakım: Deniz seviyesinden 1000 m’yi geçmemelidir (daha yüksek rakım için mühendislik onayı gerekir)
  • Ortam sıcaklığı: −5 °C ila +40 °C
  • Göreli nem: Canlı kısımlarda yoğuşma olmaması şartıyla yüksek nemli iç mekân ortamlarına uygundur
  • Çevresel koşullar: Aşındırıcı gazlar, patlayıcı veya yanıcı ortamlar, şiddetli titreşim, mekanik darbe veya çarpma gibi etkilerden uzak olmalıdır
Mühendislik Notu: Kararlı montaj ve kablo yönlendirme için yeterli boşluk bırakılmalıdır. Yanlış artık akım gösterimini önlemek için korunan devrenin tüm iletkenlerinin CT penceresinden geçmesi zorunludur.

Yapı

Yapı Tasarımı

  • Yapı: Halka tipi toroidal çekirdek tasarımı
  • Çekirdek: Hassasiyet için yüksek geçirgenlikli manyetik malzeme
  • Sargı: Sekonder sargı çekirdek üzerinde eşit şekilde dağıtılmıştır
  • Montaj: Önceden delik açılmış sabitleme aparatına sahip braket
  • İzolasyon: Birincil izolasyon kablo kılıfı tarafından sağlanır; sekonder sargı toprağa karşı 3 kV güç frekanslı dayanım testine tabidir

Sargılar ve Terminal İşaretlemesi

  • Birincil devre: Çekirdek açıklığından geçen faz iletkenleri (elektriksel birincil terminal yoktur)
  • Sekonder terminaller: Artık-akım rölesi girişine bağlantı için işaretlenmiştir

Rölenin doğru çalışması ve kararlı koruma performansı için sekonder terminal işaretlemelerine ve polarite gereksinimlerine dikkat edilmelidir.

Teknik Veriler

Bu bölüm, artık-akım röleleriyle kullanılan LJ-2, LJ-4 ve LJ-7 sıfır bileşenli akım transformatörlerinin yaygın olarak kullanılan teknik parametrelerini içerir. Nihai değerler, belirli siparişin plaka etiketi ve fabrika test raporuna göre belirlenmelidir.

Elektriksel Parametreler (Röle Odaklı)

Model Kablo
Kapasitesi
Sekonder
Devre
Direnç (Ω)
Ayar /
Eşik
Akımı (A)
Hassasiyet
(A)
Tipik
Anma
Oranı (A)
LJ-2 1–2 10 0.03 1–3 20/1
LJ-4 3–4 10 0.03 1–3 20/1
LJ-7 5–7 10 0.03 1–3 40/1
Uygulama Notu: Yukarıdaki parametreler genellikle artık-akım röle uygulamaları (örn. DD-11/60) için kullanılır. Doğru çalışma için mühendislik tasarım aşamasında röle giriş gereksinimleri, kablo uzunluğu ve toplam sekonder yükü doğrulanmalıdır.

Boyutsal Veriler

Model A (mm) B (mm) H (mm) ΦD (mm) Φd (mm)
LJ-2 150 200 295 230 110
LJ-4 220 280 335 285 140
LJ-7 220 300 375 300 180
Pencere Seçim Notu: Kablo dış çapı ≤50 mm olmalıdır. Kablo dış çapı veya paralel iletken sayısı pencere kapasitesini aşıyorsa, kurulum gerilimini ve ölçüm sapmasını önlemek için daha geniş pencereye sahip artık CT modeli seçilmelidir.

Standartlar ve Normatif Referanslar

Standard Başlık Uygulama
IEC 61869-1 Enstrümantasyon Transformatörleri – Bölüm 1: Genel Gereksinimler Genel gereksinimler
IEC 61869-2 Enstrümantasyon Transformatörleri – Bölüm 2: Akım Transformatörleri için Ek Gereksinimler AT gereksinimleri (IEC 60044-1’in yerine geçer)
GB 1208-2006 Akım Transformatörleri Ulusal AT standardı (proje şartnamesinde belirtilirse)
GB/T 20840.1 Enstrümantasyon Transformatörleri – Bölüm 1: Genel Gereksinimler IEC 61869-1 ile uyumlu ulusal standart
GB/T 20840.2 Enstrümantasyon Transformatörleri – Bölüm 2: Akım Transformatörleri IEC 61869-2 ile uyumlu ulusal standart

Fabrika Test Uyumu

  • İşaret kontrolü ve temel elektriksel kontroller dahil ilgili standartlara göre rutin testler
  • Belirtilen şekilde sekonder izolasyon testi (toprağa karşı güç frekanslı dayanım)
  • İmalat kalitesi ve montaj bütünlüğü de dahil olmak üzere görsel ve boyutsal muayene
  • Proje şartnamesi gerektirdiği takdirde tip ve özel testler
Uyum Notu: Tedarik edilen her ünite için kabul, plaka etiketi verileri ve fabrika test raporu esas alınır. İzlenebilirlikli sertifikalar sevkiyat başına sağlanabilir.

Kurulum ve Boyutlar

LJ 247LJ1 Zero sequence current transformer Overall

  • Kararlı yapılara güvenli kurulum için montaj braketi sabitleme deliklerini kullanın.
  • Korunan devrenin tüm faz iletkenlerini CT penceresinden geçirin; iletken düzenini kompakt tutun ve pencere içinde gereksiz ayrışmalardan kaçının.
  • Faz başına paralel kablolar varsa, yanlış artık akım oluşmaması için tüm paralel iletkenlerin aynı CT penceresinden geçtiğinden emin olun.
  • Sekonder kablolarını açıkça tanımlanmış ve mekanik olarak korunmuş şekilde röleye yönlendirin.
Güvenlik Uyarısı (AT): Birincil devre enerjiliyken asla AT sekonderini açık devre bırakmayın; tehlikeli gerilimler oluşabilir. Röle bağlantılarını sökmeden önce AT sekonder terminallerini kısa devre yapın ve kilitleme/etiketleme prosedürlerini uygulayın. Güvenlik yönetmeliklerine uygun olarak sekonder devreyi yalnızca tek bir noktadan topraklayın.

Sipariş Bilgisi

Sipariş verirken sistem gereksinimlerine ve proje şartnamelerine göre aşağıdaki parametreleri belirtin:

  • Model seçimi: Kablo sayısına ve pencere boyutuna göre LJ-2, LJ-4 veya LJ-7
  • Kablo sayısı / iletken düzeni: Faz başına paralel kablo konfigürasyonu dahil
  • Maksimum kablo dış çapı: ≤50 mm olduğunu onaylayın veya daha büyük pencere gereksinimini belirtin
  • Röle tipi: Örn. DD-11/60 veya eşdeğer artık-akım rölesi giriş gereksinimi
  • Kurulum ortamı: İç mekân sıcaklığı, nemi, rakımı ve montaj kısıtları
  • Özel gereksinimler: Belgelerin dili, sertifikalar, işaretlemeler veya projeye özel testler

Nasıl Seçilir: (1) CT penceresinden kaç adet kablo geçeceğini ve maksimum dış çaplarını belirleyin; (2) LJ-2 (1–2 kablo), LJ-4 (3–4 kablo) veya LJ-7 (5–7 kablo) seçin; (3) Röle giriş gereksinimlerini ve sekonder devre koşullarını onaylayın; (4) Sekonder izolasyon gereksinimini doğrulayın (tipik olarak toprağa karşı 3 kV/1 dk); (5) Üretim öncesi montaj kısıtlarını ve belge gereksinimlerini onaylayın.

SSS

Düşük akımlı topraklama sistemlerinde artık (sıfır bileşenli) akım tespiti ve toprak arızası koruması için kullanılırlar; genellikle jeneratörler, motorlar, senkron kompanzatörler ve kablo beslemeleri için uygulanır.
Tüm faz iletkenleri CT penceresinden geçirilir; bir toprak arızası artık akım üretir, çekirdekte net akı oluşturur ve röle işlemini çalıştırmak için sekonder sinyal indükler.
Tipik uygulamada kablo dış çapı ≤50 mm önerilir. Daha büyük dış çap veya daha fazla iletken için daha geniş pencereye sahip artık CT modeli seçilmelidir.
Birincil izolasyon kablo tarafından sağlanır. Sekonder sargı izolasyonu genellikle toprağa karşı 3 kV (1 dk) güç frekanslı dayanım testiyle doğrulanır.
Seçim, kablo sayısı ve pencere boyutu gereksinimine göre yapılır: LJ-2 (1–2 kablo), LJ-4 (3–4 kablo) ve LJ-7 (5–7 kablo; daha geniş pencere ve tipik 40/1 oranı).
Birincil devre enerjiliyken asla AT sekonderini açık devre bırakmayın. Kablolama değişikliklerinden önce sekonderi kısa devre yapın ve güvenlik yönetmeliklerine uygun olarak sekonderi yalnızca tek bir noktadan topraklayın.
