Ürün Genel Bakışı
Fonksiyonel Tanım

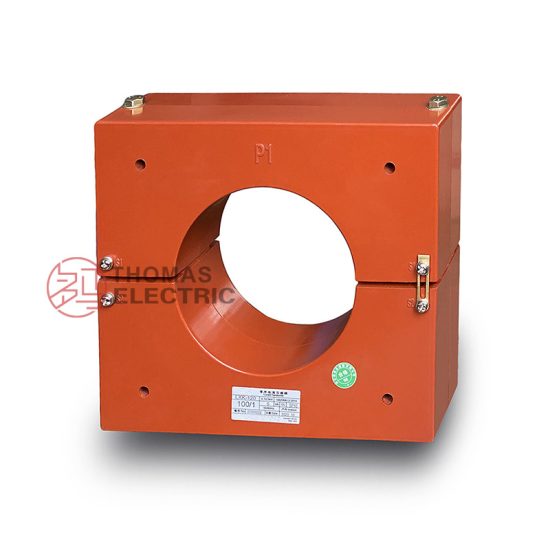

LJK-φ100~φ240 serisi sıfır bileşenli akım transformatörleri, düşük ve orta gerilimli AC enerji dağıtım sistemlerinde toprak arızası tespiti, artık akım izleme ve kaçak akım koruması amacıyla tasarlanmış hassas elektromanyetik cihazlardır. Bu transformatörler, üç fazlı sistemlerde dengesiz akımı (sıfır bileşenli bileşeni) tespit etmek için elektromanyetik indüksiyon prensibini kullanır ve röle koruma ile arıza yerinin belirlenmesi uygulamaları için yalıtılmış sekonder akım sinyalleri sağlar.
Temel Değerler
| Öğe | Teknik Özellik |
|---|---|
| Gerilim aralığı | 0,4 kV ~ 66 kV |
| Frekans aralığı | 0 ~ 500 Hz (3. harmonik 150 Hz, 5. harmonik 250 Hz desteklenir) |
| İç çap | φ100 mm ~ φ240 mm |
| Hassasiyet sınıfları | 0,2; 0,5; 1,0; 3,0 (belirtilenlere göre) |
| Anma yükü | 5 VA, 10 VA, 15 VA (belirtilenlere göre) |
| Sekonder terminalleri | K1, K2 |
| Montaj tipi | Mevcut tesisatlara sonradan montaj için bölünür gövdeli (açılır) yapı |
| Gövde malzemesi | Epoxy reçineyle tamamen sızdırmaz hale getirilmiş çekirdekli ABS mühendislik plastik |
| Koruma sınıfı | IP54 (iç mekan kullanımı) |
| Uygulama | Toprak arızası koruması, artık akım tespiti, kaçak akım izleme |
Çalışma Prensibi
Faraday’ın elektromanyetik indüksiyon yasasına göre çalışan sıfır bileşenli akım transformatörü, üç fazlı iletkenlerin ve nötr iletkenin (varsa) tamamını çevreleyen halka şeklinde bir manyetik çekirdeğe sahiptir. Dengeli üç fazlı koşullarda akımların vektörel toplamı sıfırdır ve çekirdekte manyetik akı oluşmaz. Toprak arızası veya kaçak oluştuğunda, dengesiz akım (sıfır bileşenli bileşen) çekirdekte manyetik akı oluşturur ve sekonder sargıda orantılı bir gerilim indükler. Bu sekonder akım sinyali, koruma rölelerini veya izleme cihazlarını tetikler.
Sistem Uygulama Yeri
- Düşük Gerilim Dağıtımı: 0,4 kV dağıtım panoları ve motor kontrol merkezleri
- Orta Gerilim Sistemleri: 6–35 kV kablo devreleri ve havai hatlar
- Toprak Arızası Koruması: Seçici toprak arızası koruma şemaları
- Artık Akım İzleme: Sürekli kaçak akım gözetimi
- Kablo İzleme: Kablo yalıtım durumu değerlendirmesi
Yapısal Genel Bakış
ABS mühendislik plastik gövde ve epoxy reçineyle tamamen sızdırmaz hale getirilmiş çekirdek yapısı, üstün yalıtım performansı, nem direnci ve korozyon koruması sağlar. Bölünür gövdeli (açılır) tasarım, mevcut kablo devrelerine bağlantı koparmadan montaj imkânı sunarak sonradan montaj ve bakım kolaylığı sağlar. Paslanmaya karşı koruma ve termal yönetim, zorlu iç mekan ortamlarında uzun süreli kararlılığı artırır.
Model Tanımlaması
Model Kodu Açıklaması
- L — Akım transformatörü (CT)
- J — Toprak (kaçak) koruma uygulaması
- K — Bölünür gövdeli (açılır/bölünmüş tip) yapı
- φ100~φ240 — İç çap çapı (mm)
Çalışma Koşulları
LJK-φ100~φ240 serisi sıfır bileşenli akım transformatörleri, enerji dağıtım sistemlerinde normal çalışma koşullarında yalnızca iç mekan kullanımına uygundur.
Kurulum Ortamları
- Kurulum ortamı: Yalnızca iç mekan kurulumu
- Rakım: Deniz seviyesinden 2000 m’yi geçmemelidir (daha yüksek rakımlar için siparişte belirtilmelidir)
- Çevre sıcaklığı: −25 °C ila +40 °C
- Göreli nem: ≤ %95 (yoğuşmasız)
- Çevresel koşullar: İletken toz, metal partiküller, aşındırıcı gazlar veya küften arındırılmış olmalı; şiddetli titreşim veya mekanik darbe olmamalıdır
Yapı
Yapı Tasarımı
- Yapı: Bölünür gövdeli (açılır) halka tipi konfigürasyon
- Yalıtım: Epoxy reçineyle tamamen sızdırmaz hale getirilmiş çekirdek ve ABS mühendislik plastik gövde
- Çekirdek: Hassas sıfır bileşenli tespit için yüksek geçirgenlikli manyetik çekirdek
- Terminaller: Bağlantı linkli K1, K2 sekonder terminalleri
- Kaplama: Uzun süreli çevresel kararlılık için paslanmaya karşı kaplama
Epoxy reçine sızdırmazlığı, nem, kirlilik ve yaşlanmaya karşı dayanıklı, stabil yalıtım özellikleri sağlar. Bölünür gövde tasarımı, primer iletken bağlantısını kesmeden montaj yapılabilmesini mümkün kılar.
Sargılar & Terminal İşaretlemesi
- Primer iletken: Tüm üç fazlı iletkenler (ve varsa nötr) iç delikten geçirilir
- Sekonder terminaller: K1 / K2
Akımların referans yönü, primer iletkenin transformatörün L1 yüzeyinden geçmesiyle tanımlanır. Terminal işaretlemeleri standart CT polarite kurallarına uyar. Koruma performansını sağlamak için doğru terminal tanımlamasına dikkat edilmelidir.
Teknik Veriler
Bu bölüm, iç mekan dağıtım sistemleri için LJK-φ100~φ240 serisi sıfır bileşenli akım transformatörlerinin ön seçim aşamasında kullanılacak boyutsal ve elektriksel parametreler dahil teknik özelliklerini içerir.
Veri Referansı
Hassasiyet sınıfı, belirtilen koşullar altında gerçek akım ile ölçülen akım arasındaki oransal farkı gösterir.
Standartlar & Normatif Referanslar
| Standard | Başlık | Uygulama |
|---|---|---|
| IEC 61869-1 | Enstrümantasyon Transformatörleri – Bölüm 1: Genel Gereklilikler | Genel gereklilikler |
| IEC 61869-2 | Enstrümantasyon Transformatörleri – Bölüm 2: Akım Transformatörleri için Ek Gereklilikler | CT özel gereklilikler |
| GB/T 20840.1 | Enstrümantasyon Transformatörleri – Bölüm 1: Genel Gereklilikler | Ulusal standard (IEC uyumlu) |
| GB/T 20840.2 | Enstrümantasyon Transformatörleri – Bölüm 2: Akım Transformatörleri | Ulusal CT gereklilikleri |
| GB 1208-2006 | Akım Transformatörleri | Ulusal CT standardı |
| DL/T 866-2004 | Akım ve Gerilim Transformatörleri için Teknik Şartname | Enerji sektörü teknik şartnamesi |
Fabrika Test Uyumluluğu
- Rutin testler, IEC 61869 ve GB/T 20840 gerekliliklerine göre (polarite doğrulaması, dönüştürme oranı doğrulaması ve belirtilen sınıf ve yük için hassasiyet doğrulaması dahil)
- Yalıtım direnci testi, yalıtım koordinasyonu gerekliliklerine göre
- Dielektrik dayanım testi, ilgili standarda göre
- Görsel ve boyutsal muayene, işaretleme doğrulaması ve imalat kalitesi uygunluğu dahil
- Çevresel testler, proje şartnamesi gereğince (sıcaklık, nem, titreşim)
Kurulum & Boyutlar
Boyutsal Özellikler
| Model | A | B | C | E | F | a | b | D(φ) | d(φ) |
|---|---|---|---|---|---|---|---|---|---|
| LJK-100 | 214 | 190 | 141 | 50 | 188 | 152 | 184 | 102 | 9 |
| LJK-120 | 232 | 208 | 160 | 50 | 206 | 170 | 202 | 120 | 9 |
| LJK-140 | 275 | 255 | 178 | 71 | 245 | 200 | 255 | 145 | 9 |
| LJK-160 | 293 | 267 | 195 | 71 | 262 | 220 | 271 | 165 | 9 |
| LJK-180 | 317 | 290 | 255 | 71 | 302 | 260 | 297 | 187 | 9 |
| LJK-200 | 370 | 348 | 285 | 85 | 330 | 310 | 340 | 206 | 9 |
| LJK-240 | 410 | 383 | 315 | 79 | 383 | 336 | 390 | 246 | 10,5 |
Not: Tüm boyutlar milimetre (mm) cinsindendir. Özel kurulum konfigürasyonları için teknik desteğe başvurarak özelleştirilmiş boyut çizimleri alınabilir.
Kurulum Talimatları
Kapalı Gövdeli Tip Kurulum (uygulanabilirse)
Kapalı gövdeli transformatörler, kablo döşenmeden önce kurulmalıdır ve enerjilendirilmeden önce pozisyon doğrulanmalıdır.
Bölünür Gövdeli Tip Kurulum
Bölünür gövdeli transformatörler, enerjili veya enerjisiz devrelere kurulabilir. Kurulum prosedürü:
- K1 ve K2 terminalleri arasındaki bağlantı linkini çıkarın
- Sıkma vidalarını sökerek transformatörü üst ve alt yarılara ayırın
- Transformatörü kablo demeti veya bara etrafına yerleştirin
- Eşleşen yüzeyleri temizleyin ve pas önleyici bileşik uygulayın
- Yarıları tam olarak hizalayın ve sıkma vidalarını güvenli şekilde sıkın
- K1-K2 bağlantı linkini tekrar takın
Güvenlik Notları
- Primer iletken enerjiliyken sekonder devre asla açık bırakılmamalıdır
- Denetim veya bakım sırasında, koruma cihazları sökülmeden önce sekonder terminaller kısa devre yapılmalıdır
- Koruma koordinasyonu gerekliliklerine uygun olarak sekonder devrenin tek bir noktası güvenilir şekilde topraklanmalıdır
- Tüm kurulum ve bakım çalışmaları yerel elektriksel güvenlik yönetmeliklerine uygun yapılmalıdır
- Yalıtım, ısı dağılımı ve bakım erişimi için yeterli boşluk bırakılmalıdır
Sipariş Bilgileri
Sipariş verirken, sistem gereksinimlerine ve koruma koordinasyonuna göre gerekli konfigürasyon belirtilmelidir. Teknik onay için aşağıdaki parametreler net şekilde belirtilmelidir:
Seçim Rehberi
- Gerilim seviyesi: Sistemin nominal gerilimi (örn. 0,4 kV ~ 66 kV)
- İç çap: Kablo demeti veya bara ebatlarına göre (φ100 ~ φ240 mm)
- Hassasiyet sınıfı: Koruma rölesi gereksinimlerine göre (örn. 0,5; 1,0; 3,0)
- Anma yükü: Bağlı röle yükü ve kablo kayıplarına göre (örn. 5 VA, 10 VA, 15 VA)
- Kurulum tipi: Bölünür gövdeli veya kapalı gövdeli (özel montaj gerekirse belirtin)
- Çalışma ortamı: Sıcaklık aralığı, nem, rakım, özel çevresel koşullar
- Özel gereksinimler: Standart dışı iç çaplar, hassasiyet sınıfları, çevresel adaptasyonlar veya kurulum düzenlemeleri
Seçim Süreci:
- Kablo demeti veya bara ebatlarına göre yeterli boşluk bırakılarak iç çap belirlenir
- Toprak arızası koruma hassasiyeti gereksinimlerine göre hassasiyet sınıfı seçilir
- Bağlı koruma rölesi özellikleri ve kablo empedansına göre anma yükü onaylanır
- Çevresel uyumluluk doğrulanır (sıcaklık aralığı, nem, kurulum yeri)
- Fabrika onayı için özel gereksinimler (varsa) belirtilir
