Produk Oorsig

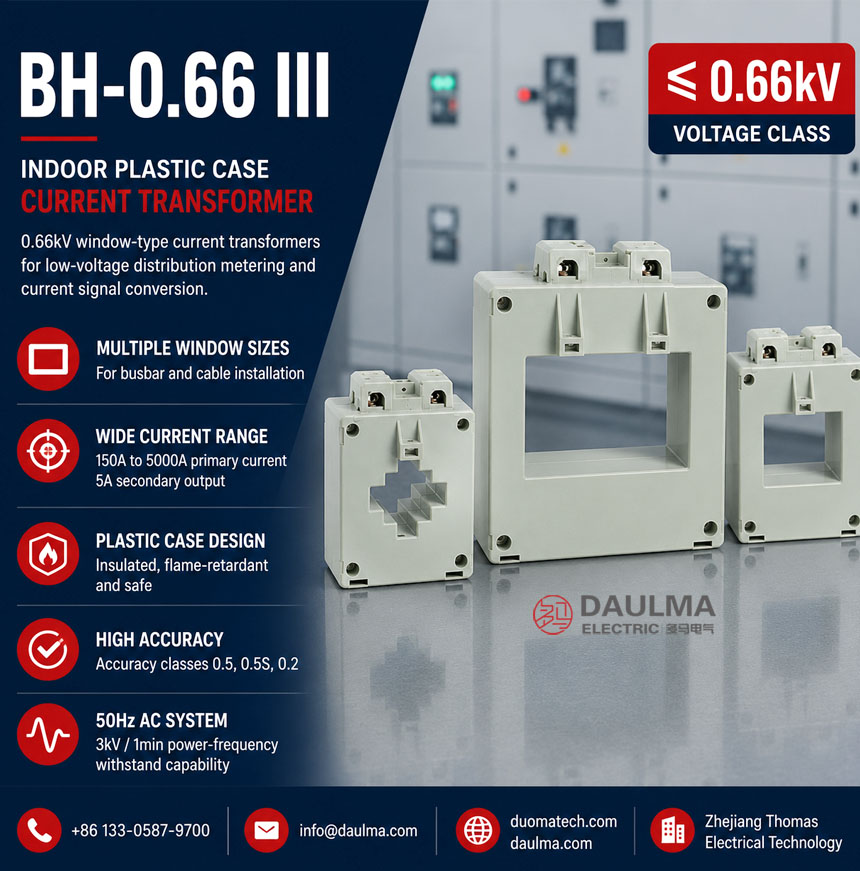

Die BH-0.66 III binnenshuise plastiek behuising stroomtransformator is ’n venstertipe lae-voltage stroomtransformator wat ontwerp is vir stroommeting, elektriese monitering en meterseinomskakeling in wisselstroomverspreidingsisteme met ’n nominale spanning tot 0.66kV. Die primêre geleier of busbar loop deur die reghoekige venster, terwyl die sekondêre wikkeling ’n standaard 5A-uitset lewer vir meters, instrumente of moniteringsapparate.
Hierdie reeks is geskik vir binnenshuise verspreidingskaste, lae-voltage skakeltoerusting, meterpaneel en industriële kragverspreidingstoerusting. Verskeie openinggroottes is beskikbaar om by verskillende busbarybreddes en kabelinstallasie-uitlegte te pas.
Produk Tipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Plastiek Behuising Stroomtransformator |
| Modelreeks | BH-0.66 III |
| Produkstruktuur | Venstertipe / deur-kern stroomtransformator |
| Nominale spanningsklas | 0.66kV lae-voltage wisselstroomsisteem |
| Installasieplek | Binnenshuis |
| Tipes toepassings | Metering, stroommonitering, verspreidingsmeting, lae-voltage skakeltoerusting |
Produk Vertoning
Hoof Toepassings
- Lae-voltage kragverspreidingsisteme met ’n nominale spanning tot 0.66kV
- 380V en 660V wisselstroomverspreidingskaste
- Energie-meterkringe en stroommetingskringe
- Elektriese moniteringsisteme in industriële en kommersiële geboue
- Lae-voltage skakeltoerusting, beheerpanele en verspreidingsborde
- Busbar-tipe stroomwaarneming waar ’n reghoekige vensteropening vereis word
Sleutel Tegniese Eienskappe
- Venstertipe struktuur: Die primêre busbar of kabel loop direk deur die ST-venster, wat installasie binne verspreidingskaste vereenvoudig.
- Verskeie openinggroottes: Venstergroottes soos 50×50, 60×50, 80×50, 80×80, 100×50, 100×80, 100×80L, 125×60, 130×80 en 165×70 is beskikbaar vir verskillende busbarkonfigurasies.
- Standaard 5A sekondêre uitset: Geskik vir aansluiting op algemene lae-voltage meters, instrumente en moniteringsapparate.
- Geïsoleerde plastiek behuising: Die ingeslote kasing ondersteun elektriese isolasie en help om die interne wikkeling en kernstruktuur te beskerm.
- Lae-voltage meterontwerp: Toepaslik op 50Hz wisselstroomsisteme met ’n nominale spanning tot 0.66kV.
Werkingsbeginsel
Die BH-0.66 III stroomtransformator werk volgens elektromagnetiese induksie. Wanneer die primêre geleier stroom deur die ST-venster dra, word magnetiese vloed in die kern gegenereer. Die sekondêre wikkeling lewer dan ’n proporsionele stroomsein, gewoonlik gegradeer op 5A, vir aangeslote meters of meetinstrumente. Dit laat toe dat hoë primêre stroom veilig omskakel word na ’n gestandaardiseerde lae-stroomsein vir meting en monitering.
Modelbenaming
Die modelkode kan soos volg geïnterpreteer word:
| Kode | Betekenis |
|---|---|
| B | Ingeslote / plastiek behuisingstruktuur |
| H | Stroomtransformator |
| 0.66 | Nominale spanningsklas: 0.66kV |
| III | Produkkategorie / ontwerpreeks |
| 50×50, 60×50, ens. | Vensteropeninggrootte vir busbar- of kabelinstallasie |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Nominale spanning | 0.66kV / 660V |
| Nominale frekwensie | 50Hz |
| Nominale primêre stroom | 150A tot 5000A, afhangende van gekose model en verhouding |
| Nominale sekondêre stroom | 5A |
| Akkuraatheidklas | 0.5, 0.5S, 0.2; ander klasse volgens bestellingvereistes |
| Nominale las | 5VA, 10VA, 20VA, 40VA afhangende van stroomverhouding en spesifikasie |
| Isolasievlak | Sekondêre wikkeling-na-grond isolasieweerstand ≥10MΩ |
| Kragfrekwensie weerstaan spanning | 3kV, 1 minuut |
| Omgewingstemperatuur | -5°C tot +40°C |
| Installasiehoogte bo seevlak | ≤1000m onder standaard diensvoorwaardes |
Nominale Las en Akkuraatheid
| Nominale Primêre Stroom (A) | Nominale Las (VA) | Akkuraatheidklas |
|---|---|---|
| 150–250 | 5 | 0.5 |
| 300–400 | 10 | 0.5 |
| 500–800 | 10 | 0.5S |
| 1200–1500 | 20 | 0.2 |
| 2000–5000 | 40 | 0.2 / 0.5 / 0.5S afhangende van spesifikasie |
Diensvoorwaardes
- Installasieplek: binnenshuise omgewing
- Hoogte bo seevlak: nie meer as 1000m tensy anders aangedui
- Omgewingstemperatuur: -5°C tot +40°C
- Die installasie-omgewing moet vry wees van ernstige vibrasie, geleidende stof, korrosiewe gas, ontplofbare medium en swaar besoedeling.
- Vir spesiale bedryfsvoorwaardes word tegniese bevestiging aanbeveel voor bestelling.
Standaarde en Voldoening
Die produk is ontwerp vir lae-voltage stroomtransformator-toepassings en kan verskaf word volgens relevante GB- en IEC-vereistes, insluitend GB/T 20840.2 en IEC 61869-2. Projekspesifieke vereistes kan bevestig word volgens die finale tegniese ooreenkoms.
Installasie en Afmetings
Die BH-0.66 III reeks is beskikbaar in verskeie vensteropeninggroottes vir verskillende busbarrangskikkings. Afmetings moet bevestig word volgens die finale modeltekening voor kabinetontwerp of massa-bestelling.
| Model | a | b | h | A | B | H |
|---|---|---|---|---|---|---|
| BH0.66(III) 50×50 | 52 | 52 | 111.5 | 87 | 46 | 127.5 |
| BH0.66(III) 60×50 | 62 | 52 | 124 | 100 | 45 | 140 |
| BH0.66(III) 80×50 | 82 | 52 | 132 | 123 | 45 | 148 |
| BH0.66(III) 80×80 | 83 | 83 | 156 | 124 | 47 | 172 |
| BH0.66(III) 100×50 | 102 | 52 | 138 | 148 | 45 | 154 |
| BH0.66(III) 100×80 | 102 | 85 | 174 | 148 | 47 | 190 |
| BH0.66(III) 100×80L | 102 | 85 | 187 | 148 | 52 | 203 |
| BH0.66(III) 125×60 | 127 | 62 | 157 | 177 | 55 | 173 |
| BH0.66(III) 130×80 | 133 | 82 | 181 | 192 | 50 | 197 |
| BH0.66(III) 165×70 | 165 | 72 | 200 | 215 | 62 | 215 |
Eenheid: mm. Finale afmetings is onderworpe aan bevestigde tekening en gekose spesifikasie.
Installasie- en Veiligheidsnotas
- Kontroleer die ST-verhouding, akkuraatheidklas, las en openinggrootte voor installasie.
- Bevestig dat die busbar- of kabelgrootte ooreenstem met die gekose vensterafmeting.
- Verbind sekondêre terminale volgens die polariteitsmerke S1 en S2.
- Die sekondêre stroombaan van ’n stroomtransformator mag nie oopgelaat word terwyl die primêre stroombaan onder spanning is nie.
- Installasie en onderhoud moet uitgevoer word deur gekwalifiseerde elektriese personeel.
Bestelinligting
Verskaf asseblief die volgende inligting wanneer u bestel of ’n kwotasie aanvra:
- Produkmodel: BH-0.66 III
- Venstergrootte, soos 50×50, 80×80, 100×80, 125×60, ens.
- Nominale primêre stroom en sekondêre stroom
- Vereiste akkuraatheidklas
- Nominale las in VA
- Sisteemfrekwensie
- Hoeveelheid
- Spesiale vereistes vir terminaalrangskikking, etikettering, tekeninge, sertifikate of verpakking
Keuse Riglyne
- Bevestig die stelselspanning: Kies die ST vir wisselstroomsisteme met ’n nominale spanning tot 0.66kV.
- Bevestig die primêre stroom: Kies die verhouding volgens die bedryfsstroom van die stroombaan.
- Bevestig die venstergrootte: Pas die opening by die busbar- of kabelgrootte binne die kabinet.
- Kies die akkuraatheidklas: Gebruik hoër akkuraatheidklasse vir meterkringe en standaardklasse vir algemene monitering.
- Kontroleer die nominale las: Die aangeslote meter, instrument en bedradinglas mag nie die nominale uitset van die ST oorskry nie.
Gereelde Vrae
FAQs
Q1: Wat is die nominale spanningsklas en toepassings van die BH-0.66 III stroomtransformator?
Die BH-0.66 III is ontwerp vir lae-voltage wisselstroomverspreidingsisteme met ‘n nominale spanning tot 0.66kV, insluitend 380V en 660V stelsels. Dit word hoofsaaklik gebruik vir stroommeting, elektriese monitering en meterseinomskakeling in binnenshuise verspreidingskaste, energie-meterkringe, en lae-voltage skakeltoerusting in industriële en kommersiële geboue. Die sekondêre wikkeling lewer ‘n standaard 5A-uitset vir die koppeling van algemene meters en instrumente.
Q2: Watter venstergroottes is beskikbaar vir die BH-0.66 III reeks om by busbar-konfigurasies te pas?
Die BH-0.66 III reeks bied ‘n wye verskeidenheid reghoekige vensteropeninggroottes om by verskillende busbar-breedtes en kabeluitlegte te pas. Beskikbare groottes sluit in 50×50, 60×50, 80×50, 80×80, 100×50, 100×80, 100×80L, 125×60, 130×80 en 165×70 millimeter. Hierdie deurgang-ontwerp laat die primêre geleier of busbar toe om direk deur die venster te loop, wat installasie binne verspreidingskaste aansienlik vereenvoudig sonder die nodigheid om die primêre stroombaan te onderbreek.
Q3: Hoe word die BH-0.66 III stroomtransformator korrek in ‘n lae-voltage verspreidingskas geïnstalleer?
Die BH-0.66 III is ‘n venstertipe stroomtransformator wat spesifiek vir binnenshuise installasie ontwerp is. Vir installasie word die primêre busbar of kabel direk deur die reghoekige vensteropening van die geïsoleerde plastiek behuising gevoer. Omdat dit ‘n deurgang-tipe is, vereis dit geen direkte elektriese verbinding aan die primêre stroombaan nie. Maak seker dat die gekose venstergrootte voldoende spasie bied vir die spesifieke busbar-breedte of kabeldeursnee voordat die montering in die skakeltoerusting of beheerpaneel gefinaliseer word.
Q4: Is die sekondêre uitset van hierdie lae-voltage stroomtransformator verenigbaar met standaard industriële meters?
Ja, die sekondêre wikkeling van die BH-0.66 III lewer ‘n standaard 5A-uitset. Hierdie spesifikasie maak dit volledig verenigbaar met algemene lae-voltage meters, instrumente en moniteringsapparate wat in industriële en kommersiële kragverspreidingstoerusting gebruik word. Die 5A standaard is ideaal vir energie-meterkringe en stroommetingskringe. Vir spesifieke akkuraatheidsklasse of presiese burden-spesifikasies wat nie in die basiese datablad verskaf word nie, kontak asseblief die vervaardiger om die tegniese besonderhede onderhewig aan bevestiging te verkry.
Q5: Waarom word ‘n geïsoleerde plastiek behuising vir hierdie binnenshuise stroomtransformator spesifikasie gebruik?
Die geïsoleerde plastiek behuising bied uitstekende elektriese isolasie en meganiese beskerming vir die interne wikkelings en kern. Dit is spesifiek ontwerp vir veilige binnenshuise installasie in lae-voltage skakeltoerusting, verspreidingsborde en beheerpanele. Die plastiek omhulsel voorkom perongelukke aanraking met lewendige dele en verminder die risiko van kortsluitings in diggepakte verspreidingskaste. Wat onderhoud betref, vereis die nie-geleidende behuising minimale skoonmaak en inspeksie, maar spesifieke onderhoudsintervalle en omgewingstoestande moet by die vervaardiger bevestig word.
Q6: Kan die BH-0.66 III venstertipe stroomtransformator gebruik word vir beide busbar- en kabelinstallasies?
Ja, die BH-0.66 III is baie veelsydig en kan gebruik word vir beide busbar-tipe stroomwaarneming en kabelinstallasies. Die reeks bied veelvuldige reghoekige vensteropeninggroottes, wat beteken dit kan aangepas word by verskillende busbar-breedtes of dik kabeluitlegte. Die primêre geleier loop bloot deur die venster, wat dit ideaal maak vir bestaande installasies waar die stroombaan nie onderbreek kan word nie. Vir spesifieke kabeldiameters of ongewone busbar-konfigurasies buite die standaard afmetings, kontak die vervaardiger vir pasgemaakte oplossings.
Q7: Wanneer is die BH-0.66 III reeks die mees geskikte keuse vir kragverspreidingsprojekte?
Die BH-0.66 III reeks is die mees geskikte keuse wanneer u ‘n binnenshuise lae-voltage wisselstroomverspreidingsisteem met ‘n nominale spanning tot 0.66kV ontwerp of opgradeer. Dit is ideaal vir toepassings wat stroommeting, elektriese monitering en meterseinomskakeling in industriële geboue, kommersiële fasiliteite en lae-voltage skakeltoerusting vereis. Indien u projek hoër spanningsvlakke of buitelugtoepassings behels, is hierdie spesifieke binnenshuise plastiek behuising model nie geskik nie en moet u alternatiewe modelle oorweeg.
