Produk Oorsig
Die JDJ-reeks olie-ondergedompelde enkelfase spanningstransformator is ontwerp vir 3kV, 6kV, 10kV en 12kV middelspanningsisteme wat op 50Hz werk. Hierdie presisiemetingstoestel verskaf akkurate spanningsignale vir meting- en relaïsbeskermingstoepassings in sowel binne- as buite-installasies.
Die JDJ-reeks het olie-ondergedompelde isolasie met primêre en sekondêre wikkelings wat op dieselfde ringvormige kern gemonteer is, wat betroubare prestasie lewer met verskeie akkuraatheidsklasse (0,2; 0,5; 1; 3) en nominale uitsette van 20VA tot 320VA. Die kompakte 46,5kg-konstruksie vereenvoudig installasie terwyl dit uitstekende elektriese eienskappe vir kragstelselbeskerming behou.

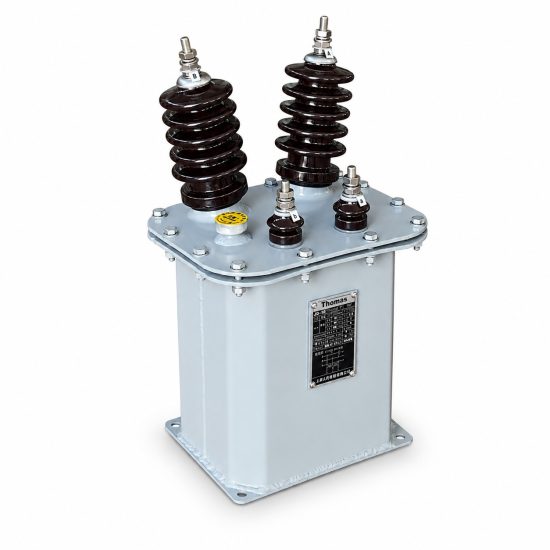

Produk Vertoning
Toepassingsposisie
Die JDJ-reeks word geïnstalleer in binnenshuise skakeltoerusting, buitestasies en distribusienetwerke waar enkelfase spanningmeting vereis word. Die olie-ondergedompelde isolasie bied uitstekende diëlektriese sterkte en termiese prestasie vir kontinue werking in kragstelsels.
Hoof Toepassings
- 3kV, 6kV, 10kV en 12kV spanningmetingsisteme
- Relaïsbeskerming spanning inset
- Binnenshuise en buitestasie meting
- Kragkwaliteit monitering toepassings
- Industriële fasiliteite met middelspanningsvoorsiening
- Distribusienetwerk spanningmonitering
Toepassingsgevalle
Toepassingssenario 1: Stasie Beskerming
Nuttigheidsmaatskappye gebruik die JDJ-reeks spanningstransformator in middelspanningsubstasies vir relaïsbeskerming inset. Twee transformators wat in V-konfigurasie verbind is, verskaf lynspanningsmeting vir oorspannings- en onderspanningsbeskerming, wat betroubare stelselwerking en foutopsporing verseker.
Toepassingssenario 2: Industriële Spanningsmonitering
Industriële fasiliteite met 6kV of 10kV insetvoorsiening benodig akkurate spanningmeting vir kragkwaliteitsmonitering en proseskbeheer. Die JDJ-reeks bied verskeie akkuraatheidsklasse om aan verskillende metingsvereistes te voldoen, met nominale uitsette tot 320VA vir verskeie lasvoorwaardes.
Toepassingsgeskiktheid
Geskik Vir
- 3kV, 6kV, 10kV en 12kV spanningmeting
- Relaïsbeskerming spanning inset
- Binnenshuise en buitestasie installasies
- Kragkwaliteit monitering toepassings
- Industriële middelspanningsisteme
- Omgewings met hoogte ≤1000m
Nie Aanbeveel Vir
- Driefase metingstoepassings (gebruik eerder driefase PT)
- Hoogte-installasies bo 1000m
- Stelsels wat akkuraatheid beter as 0,2 klas vereis
- Toepassings wat onderhoudsvrye droë-tipe ontwerp vereis
Installasie Voorwaardes
- Installasie posisie: Binnenshuise skakeltoerusting of buitestasie
- Omgewingstemperatuur: -5°C tot +40°C
- Hoogte: ≤ 1000m
- Relatiewe humiditeit: ≤ 85% by 20°C
- Isolasie: Olie-ondergedompeld
- Frekwensie: 50Hz
- Vibrasie: Het 0,4g intensiteitstoets geslaag
Tegniese Parameters
Die JDJ-reeks is ‘n olie-ondergedompelde enkelfase spanningstransformator vir 3kV, 6kV, 10kV en 12kV stelsels. Bedryfstemperatuur -5°C tot +40°C, hoogte tot 1000m. Kenmerke sluit olie-ondergedompelde isolasie, verskeie akkuraatheidsklasse en kompakte 46,5kg-konstruksie in.
VT Data
| Tipe | Nominale Spanning Verhouding (V) |
Akkuraatheidsklas 0,2 / 0,5 / 1 / 3 |
Nominale Uitset (VA) |
Limiet Uitset (VA) |
Kragfrekwensie Spanning (kV) |
|---|---|---|---|---|---|
| JDJ-3 | 3000/100 | 20 / 30 / 50 / 120 | 240 | 24 | |
| JDJ-6 | 6000/100 | 30 / 50 / 80 / 200 | 400 | 32 | |
| JDJ-10 | 10000/100 | 40 / 80 / 150 / 320 | 640 | 42 | |
| JDJ-12 | 11000/110 | 40 / 80 / 150 / 320 | 640 | 42 |
Gewig: 46,5 kg (alle modelle)
Installasie

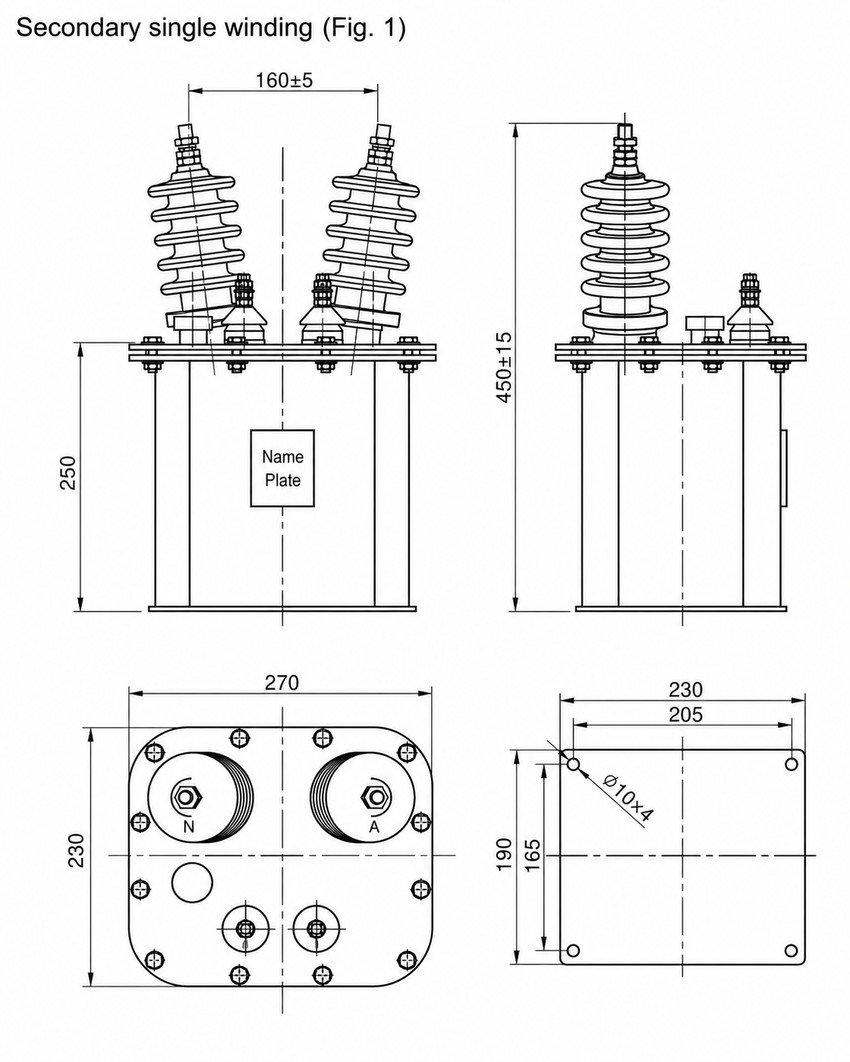

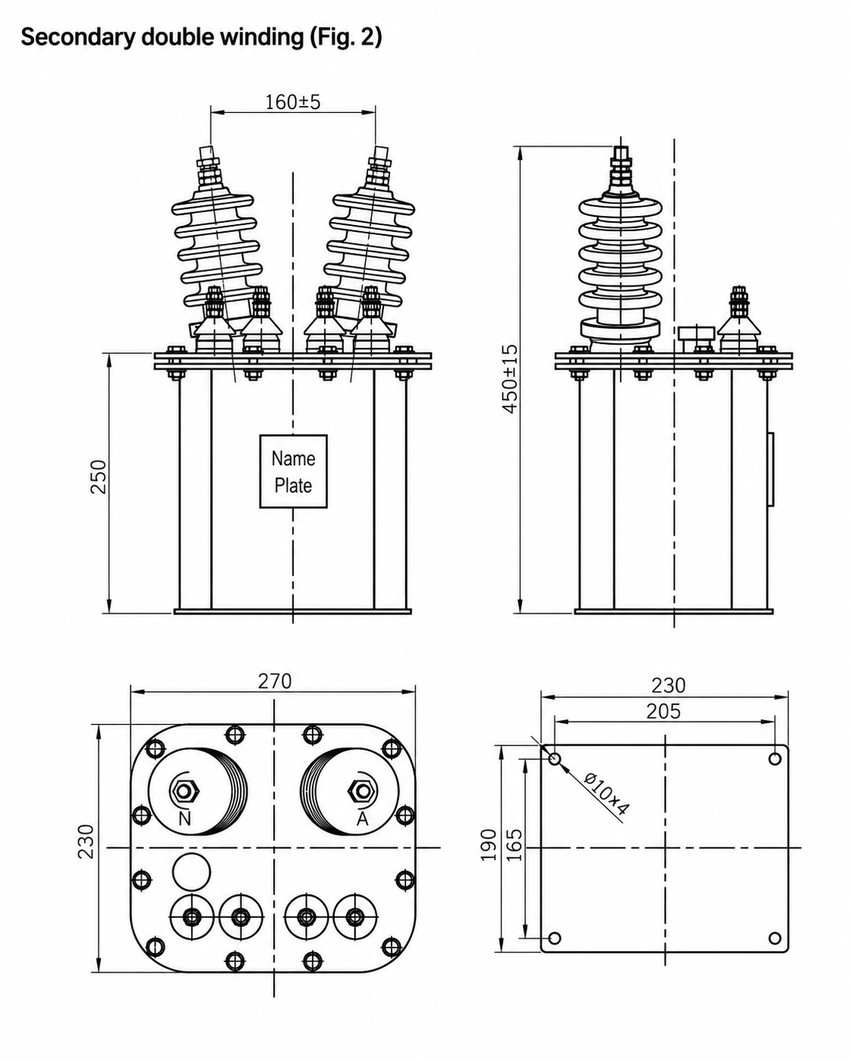

Dimensionele Verwysing
| Aansig | Sleutel Afmetings |
Toepassing Nota |
|---|---|---|
| Vooraansig | Afstand 160±5mm; Hoogte 250mm | Twee isolators met naamplaat |
| Sy-aansig | Totale hoogte 450±15mm | Profiel met monteerbasis |
| Bo-aansig | 270 x 230mm | Twee bushings (N en A) |
| Basis | 230 x 205mm; Ø10×4 gate | Monteer voetspoor |

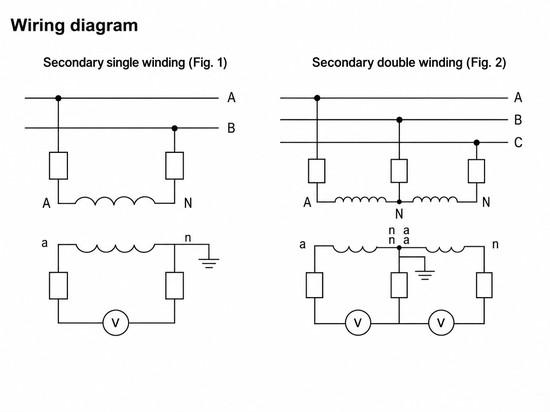

Bedradingsdiagram
Installasie Riglyne
- Installeer in binnenshuise skakeltoerusting of buitestasie met voldoende ventilasie
- Verbind primêre terminale A en N aan spanningstelsel deur fuse
- Verbind sekondêre terminale a en n aan meters en beskermingstoestelle
- Verseker behoorlike aarding van sekondêre stroombaan neutrale punt (n terminal)
- Verifieer spanningverhouding stem ooreen met stelselvereistes voor ingebruikstelling
- Kontroleer olievlak en isolasieweerstand voor aktivering
- Vir driefase meting, verbind twee transformators in V-konfigurasie
Olie-ondergedompelde Kenmerke
Die JDJ-reeks inkorporeer olie-ondergedompelde isolasietegnologie insluitend:
- Uitstekende diëlektriese sterkte vir hoëspanningstoepassings
- Superieure termiese prestasie vir kontinue werking
- Primêre en sekondêre wikkelings op dieselfde ringkern vir kompakte ontwerp
- Betroubare prestasie in sowel binnenshuise as buite-omgewings
Standaarde
Die JDJ-reeks olie-ondergedompelde spanningstransformator voldoen aan Chinese standaarde vir spanningstransformators, wat versoenbaarheid met plaaslike middelspanningsmetingstoepassings verseker.
Keuse Gids
Kies volgens stelselspanning: Kies JDJ-3 vir 3kV, JDJ-6 vir 6kV, JDJ-10 vir 10kV, of JDJ-12 vir 12kV stelsels.
Kies volgens akkuraatheidsklas: Gebruik 0,2 vir hoëpresisie meting, 0,5 vir standaard meting, 1 vir algemene meting, of 3 vir aanduidingsdoeleindes.
Kies volgens nominale uitset: Kies nominale uitset (20-320VA) gebaseer op gekoppelde lasvereistes.
Kies volgens wikkelkonfigurasie: Kies enkele sekondêre wikkeling of dubbele sekondêre wikkeling gebaseer op toepassingsvereistes.
Bestelinligting
Wanneer u die JDJ-reeks olie-ondergedompelde spanningstransformator bestel, spesifiseer asseblief:
- Model: JDJ-3, JDJ-6, JDJ-10, of JDJ-12
- Stelselspanning: 3kV, 6kV, 10kV, of 12kV
- Akkuraatheidsklas: 0,2, 0,5, 1, of 3
- Nominale uitset: Spesifiseer VA waarde uit tabel
- Wikkelkonfigurasie: Enkele of dubbele sekondêre wikkeling
- Installasietipe: Binnenshuise of buite
- Hoeveelheid
