Produk Oorsig
Die JDZ-10 spanningstransformator is ‘n buite-epoksiehars gegote tipe meettoestel ontwerp vir 10kV medium-spanningsdistribusiestelsels. Hierdie enkelfase spanningstransformator beskik oor gevorderde epoksiehars isolasietegnologie wat uitstekende weerstand teen die elemente en betroubare werking in harde buite-omgewings verseker.
Die JDZ-10 lewer presiese spanningmeting vir beskermings- en metingstoepassings met ‘n 0,2 akkuraatheidsklas en ‘n 20VA nominale uitset. Die epoksiehars gegote konstruksie verseker onderhoudsvrye werking terwyl dit superieure isolasieprestasie bied. Die kompakte ontwerp vereenvoudig installasie en verminder strukturele ondersteuningsvereistes.

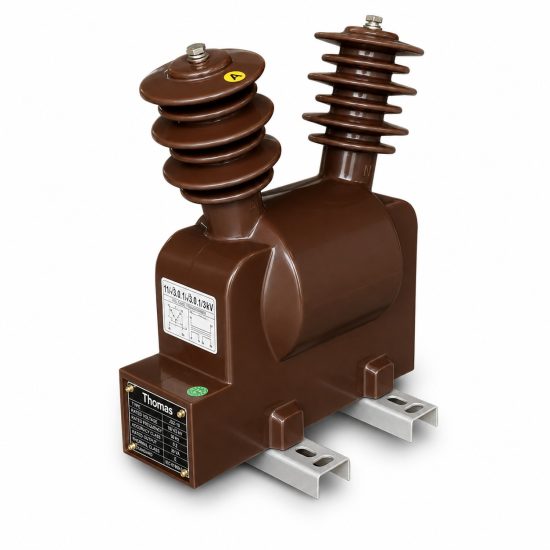

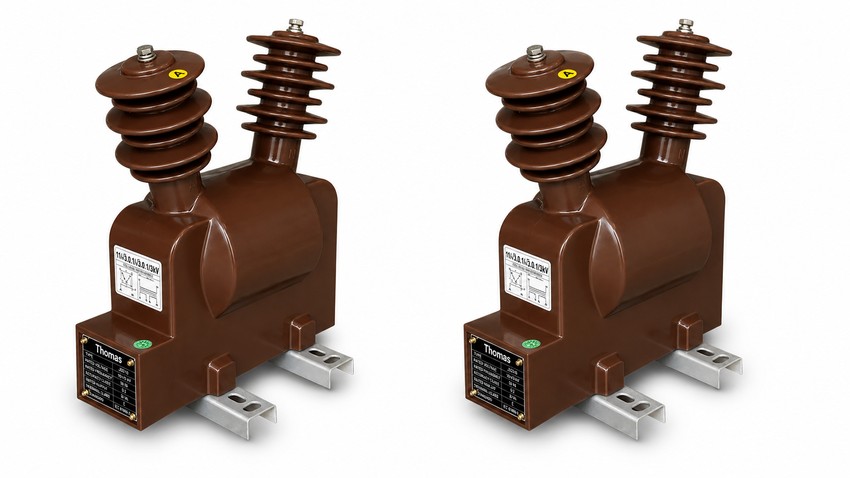

Produk Vertoning
Toepassingsposisie
Die JDZ-10 word geïnstalleer in buite-skakelaars, substasies en distribusienetwerke waar betroubare spanningmeting vereis word. Die epoksiehars isolasie bied uitstekende vogweerstand en UV-beskerming vir langtermyn buitegebruik.
Hoof Toepassings
- 10kV buite distribusienetwerke
- Substasies wat spanningmeting benodig
- Industriële fasiliteite met medium-spanningsvoorsiening
- Beskermingsrelais spanning inset
- Kragkwaliteit monitering en meting
Toepassingsgevallestudies
Toepassingssenario 1: Substasie Spanningmeting
Nutmaatskappye gebruik die JDZ-10 epoksiehars spanningstransformator in 10kV substasies vir beskermingsrelais inset en energiemeting. Die enkelfase ontwerp verskaf akkurate spanningsignale, terwyl die epoksiehars isolasie betroubare werking in buite-omgewings verseker.
Toepassingssenario 2: Industriële Medium-Spanningsmeting
Industriële fasiliteite met 10kV insetvoorsiening benodig akkurate spanningmeting vir kragkwaliteit monitering. Die JDZ-10 bied ‘n 0,2 akkuraatheidsklas om hoëpresisie metingsvereistes te voldoen, met ‘n 20VA nominale uitset vir verskillende las toestande.
Toepassingspassing
Geskik Vir
- Buite 10kV spanningmeting
- Substasies met beskermingsrelais vereistes
- Industriële fasiliteite met medium-spanningsvoorsiening
- Kragkwaliteit monitering toepassings
- Omgewings wat onderhoudsvrye werking benodig
Nie Aanbeveel Vir
- Slegs binne-kompakte skakelaarstoepassings
- Stroommetingstoepassings (gebruik CT eerder)
- Hoëspanningsisteme bo 12kV
Installasie Toestande
- Installasie posisie: Buite skakelaars, substasies of distribusie punte
- Omgewingstemperatuur: -20°C tot +40°C
- Hoogte bo seevlak: ≤ 1000m (standaard)
- Isolasie: Epoksiehars gegote
- Frekwensie: 50Hz of 60Hz
- Onderhoud: Minimale onderhoud benodig
Tegniese Parameters
Die JDZ-10 is ‘n buite epoksiehars gegote spanningstransformator vir 10kV stelsels. Bedryfstemperatuur -20°C tot +40°C, voldoen aan IEC 61869-1 standaard.
VT Data
| Nominale Spanning (kV) |
Akkuraatheid Klas |
Nominale Uitset (VA) |
Termiese Klas |
|---|---|---|---|
| 10/√3 | 0.2 | 20 | C |
Installasie

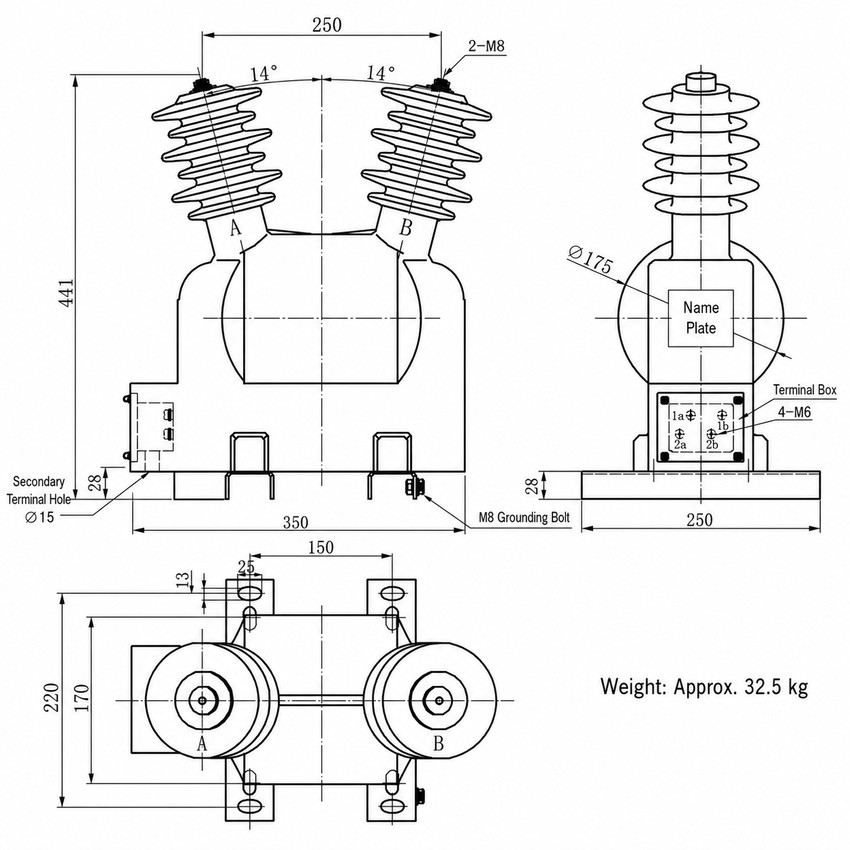

Dimensionele Verwysing
| Aansig | Sleutel Afmetings |
Toepassing Nota |
|---|---|---|
| Vooraansig | Twee isoleerders (A en N) | Primêre en neutrale verbindings |
| Sy-aansig | Kompakte struktuur | Terminaalboks en naamplaat |
| Basis | Twee monteer voete | U-kanaal monteer beugels |

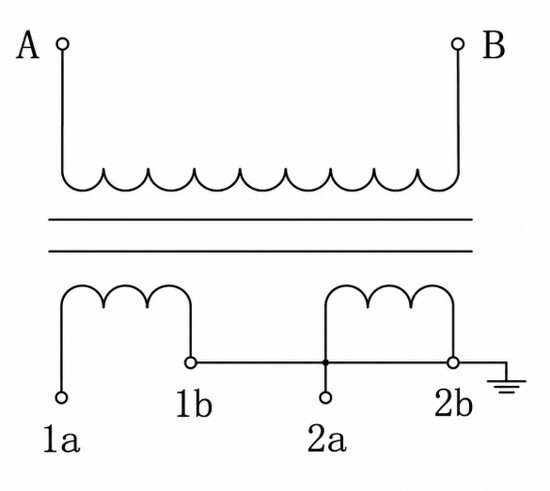

Bedradingsdiagram
Installasie Riglyne
- Installeer in buite skakelaars of substasie met voldoende ventilasie
- Koppel primêre terminaal A aan spanningstelsel
- Koppel neutrale terminaal N aan stelsel grond
- Koppel sekondêre terminale aan meters en beskermingstoestelle
- Verifieer spanningverhouding stem ooreen met stelselvereistes voor ingebruikstelling
Epoksiehars Eienskappe
Die JDZ-10 inkorporeer gevorderde epoksiehars tegnologie insluitend:
- Uitstekende vogweerstand vir buitegebruik
- UV-beskerming vir langtermyn weer blootstelling
- Onderhoudsvrye konstruksie
Standaarde
Die JDZ-10 epoksiehars spanningstransformator voldoen aan IEC 61869-1 vir spanningstransformators, wat verseker dat dit versoenbaar is met internasionale standaarde vir medium-spanningsmetingstoepassings.
Keusegids
Kies volgens stelselspanning: JDZ-10 is ontwerp vir 10kV stelsels.
Kies volgens akkuraatheidsklas: 0,2 klas vir hoëpresisie meting.
Kies volgens nominale uitset: 20VA gebaseer op gekoppelde lasvereistes.
Bestelinligting
Wanneer u die JDZ-10 epoksiehars spanningstransformator bestel, spesifiseer asseblief:
- Model: JDZ-10
- Stelselspanning: 10kV
- Akkuraatheidsklas: 0.2
- Nominale uitset: 20 VA
- Frekwensie: 50Hz of 60Hz
- Installasietipe: Buite
- Hoeveelheid
Vrae en Antwoorde
FAQs
Q1: Wat is die akkuraatheidsklas en nominale uitset van die JDZ-10 spanningstransformator?
Die JDZ-10 enkelfase spanningstransformator lewer ‘n hoë-akkuraatheidsklas van 0,2, wat presiese spanningmeting vir beide beskermings- en metingstoepassings verseker. Die nominale uitset is 20VA, wat voldoende krag bied vir standaard meetinstrumente en beskermingsrelais onder normale lastoestande. Hierdie spesifikasies maak dit ideaal vir 10kV medium-spanningsdistribusiestelsels waar betroubare en akkurate data krities is vir stelselmonitering en kragkwaliteitbestuur.
Q2: Watter toepassings is die mees geskik vir die JDZ-10 epoksiehars spanningstransformator?
Die JDZ-10 is spesifiek ontwerp vir 10kV buite-distribusienetwerke, substasies, en industriële fasiliteite met medium-spanningsvoorsiening. Dit is ideaal vir toepassings wat betroubare spanningmeting vir beskermingsrelais-insette, energiemeting, en kragkwaliteitmonitering vereis. Die gevorderde epoksiehars-isolasietegnologie bied uitstekende vog- en UV-weerstand, wat dit besonders geskik maak vir langtermyn buitegebruik in harde omgewingstoestande waar standaard isolasiemateriaal sou faal.
Q3: Hoe verseker die epoksiehars gegote konstruksie onderhoudsvrye werking van die toestel?
Die JDZ-10 gebruik gevorderde epoksiehars-isolasietegnologie wat ‘n volledig verseelde, soliede isolasiestruktuur skep. Hierdie gegote konstruksie elimineer die behoefte aan vloeistofvlakke of gasdrukmonitering wat tipies met ander transformators geassosieer word. Dit bied superieure isolasieprestasie en weerstand teen die elemente, insluitend vog en UV-straling. As gevolg van hierdie robuuste, selfonderhoudende ontwerp, word lewenslange onderhoudsvrye werking verseker, wat bedryfskoste en stilstandtyd in 10kV substasies en distribusienetwerke aansienlik verminder.
Q4: Is die JDZ-10 spanningstransformator geskik vir installasie in harde buite-omgewings?
Ja, die JDZ-10 is spesifiek ontwerp as ‘n buite-epoksiehars gegote tipe meettoestel. Die gevorderde epoksiehars isolasietegnologie bied uitstekende weerstand teen vog, UV-straling en ander strawwe weersomstandighede. Hierdie eienskappe verseker betroubare werking en langtermyn stabiliteit wanneer dit in buite-skakelaars, substasies en blootgestelde distribusienetwerke geïnstalleer word. Die kompakte ontwerp vereenvoudig verder die installasieproses en verminder die strukturele ondersteuningsvereistes op die terrein.
Q5: Waarom moet ingenieurs die JDZ-10 kies bo ander 10kV spanningstransformators?
Ingenieurs kies die JDZ-10 vir sy kompakte ontwerp wat installasie vereenvoudig en strukturele ondersteuningskoste verminder. Dit kombineer ‘n hoë 0,2 akkuraatheidsklas met ‘n 20VA uitset in ‘n volledig onderhoudsvrye, epoksiehars-gegotte behuising. In teenstelling met traditionele ontwerpe, vereis dit geen vloeistof- of gasmonitering nie. Hierdie betroubare, weerbestande oplossing is optimaal vir 10kV medium-spanningsdistribusiestelsels waar presiese meting en minimale lewensikluskoste prioritete is. Spesifieke omgewingsaanpassings is onderhewig aan bevestiging deur die vervaardiger.
Q6: Kan die JDZ-10 transformator hoë-presisie metings onder wisselende lastoestande hanteer?
Ja, die JDZ-10 is ontwerp om akkurate spanningsignale te lewer onder verskeie lastoestande danksy sy 20VA nominale uitset. Die 0,2 akkuraatheidsklas verseker dat hoë-presisie metingsvereistes vir kragkwaliteitmonitering en beskermingsrelais-insette nagekom word, selfs wanneer industriële fasiliteite wisselende lasprofiele ervaar. Vir spesifieke lasberekeninge of toepassings wat hoër VA-vereistes as die 20VA nominale uitset oorskry, word daar aanbeveel om die vervaardiger te kontak vir verdere tegniese bevestiging.
Q7: Wanneer is dit nodig om die JDZ-10 in ‘n substasie te installeer?
Dit is nodig om die JDZ-10 te installeer wanneer ‘n 10kV substasie of industriële fasiliteit betroubare spanningmeting vir beskermingsrelais-insette, energiemeting of kragkwaliteitmonitering benodig. Die toestel is spesifiek ontwikkel vir medium-spanningsdistribusiestelsels waar akkurate spanningsignale krities is vir stelselbeskerming. Aangesien dit buite-georiënteerd is, is dit die ideale keuse wanneer die installasiepunte aan blootgestelde buite-omgewings of strawwe klimaatstoestande onderhewig is, sonder die behoefte aan addisionele behuisings.
