JDZ9-20, JDZ(X)F9-20G 20kV Binnenshuise Epoksiehars Spanningtransformator

JDZ9-20, JDZ(X)F9-20G 20kV Binnenshuise Epoksiehars Spanningtransformator

20 kV binnenshuis epoksiehars spanningstransformators met multi-windingskonfigurasies

  • Multi-windings: 1/2/3 sekondêre kerne + residuële (oop-delta) winding vir aardfoutbeskerming
  • Sekondêr: 100 V / 100/√3 V / 100/3 V; metering 0,2/0,5; beskerming 6P
  • Isolasie: vakuumgegote epoksie, volledig ingesluit; 24/65/125 kV
  • Uitset & toets: tot 600 VA of 2×300 VA; getoets volgens IEC 61869-3 / GB/T 20840.3

Produk Oorsig

Funksionele Definisie

Die JDZ9-20 en JDZ(X)F9-20G reeks, 20 kV Binnenshuise Epoksiehars Spanningstransformators is presisie elektromagnetiese instrumente wat ontwerp is vir akkurate spanningmeting, energiemeting en relaisbeskermingstoepassings in middelspannings wisselstroom kragstelsels. Hierdie transformators maak gebruik van die beginsels van elektromagnetiese induksie om galvanies geïsoleerde sekondêre spanningsignale te verskaf wat proporsioneel is aan die primêre spanning, wat ‘n veilige koppeling met meter-, beskermings- en moniteringtoerusting moontlik maak.

Sleutelwaardes

Item Spesifikasie (per bestelling / naamplaat)
Stelselspanningsklas 20 kV klas (binnenshuise skakelaars en distribusietoepassings)
Geskatte frekwensie 50 Hz (60 Hz beskikbaar op versoek)
Geskatte primêre spanning 20 kV of 20/√3 kV (lyn-tot-grond vir geaarde neutrale stelsels)
Geskatte sekondêre spanning 100 V, 100/√3 V, 100/3 V (soos gespesifiseer)
Akkuraatheidsklasse Meter- en/of beskermingswikkelings soos gespesifiseer (bv. 0.2 / 0.5 vir metering; 6P vir beskerming)
Geskatte las Per wikkeling soos gespesifiseer (VA)
Laspowerfaktor cosφ = 0.8 (vertragend) tensy anders deur die projekstandaard gespesifiseer
Maksimum uitsetkapasiteit Per modelvariant (VA)
Isolasievlak 24/65/125 kV (Um/ACSD/LI) volgens IEC 60071-1
Toepaslike standaarde IEC 61869-3 / IEC 61869-1; GB/T 20840.3 / 20840.1; GB 1207-2006
Modelvariante JDZ9-20 (enkelwikkeling), JDZF9-20 (dubbelwikkeling), JDZX9-20G
(driewikkeling met residu-spanningsopsporing),
JDZXF9-20G (vierwikkeling met residu-spanningsopsporing)

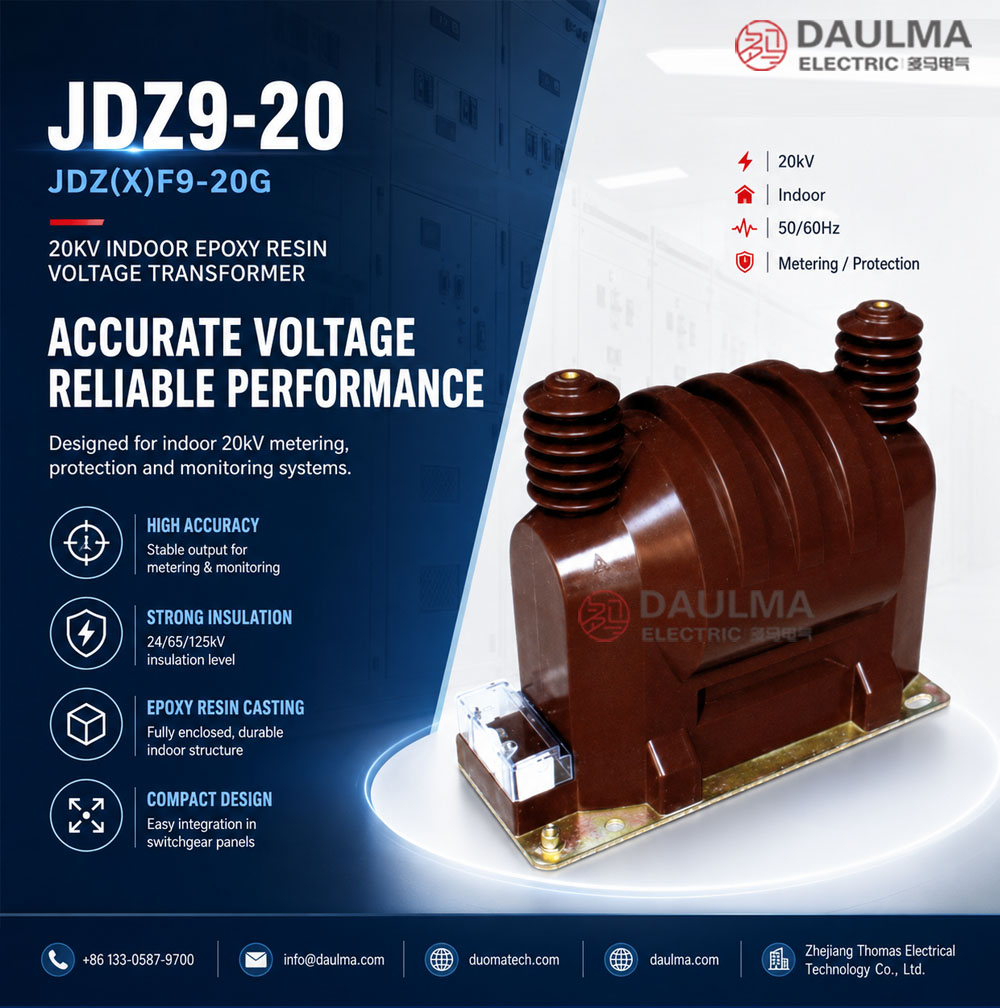

JDZ9 20 KV

Werkingsbeginsel

Deur Faraday se wet van elektromagnetiese induksie te gebruik, het die spanningstransformator ‘n gelamineerde magnetiese kern met ‘n primêre wikkeling wat aan die hoëspanningskring verbind is en sekondêre wikkelings wat proporsionele spanninguitset lewer. Die magnetiese vloed wat deur die primêre spanning gegenereer word, induseer ooreenstemmende spanning in die sekondêre wikkelings en lewer gestandaardiseerde uitsetspanning aan die gekoppelde las. Die epoksiehars gegote isolasiesisteem verseker volledige elektriese isolasie tussen primêre, sekondêre en tersiêre wikkelings.

Stelseltoepassingsposisie

  • Middelspanningsdistribusie: 20 kV skakelaars en distribusiestasies
  • Energiemeting: Inkomstegradige spanningmeting vir faktureringstelsels
  • Beskermingskringe: Oorspanning-, onderspanning- en grondfoutbeskermingskemas
  • SCADA-integrasie: Spanningsmonitering vir toesighoudende beheer- en data-insamelingstelsels
  • Kragkwaliteitsmonitering: Spanningsvlakbeoordeling en kwaliteitsanalise

Strukturele Oorsig

Epoksiehars vakuumgegote konstruksie met ten volle ingeslote ontwerp verseker superieure isolasieprestasie, vogweerstand en meganiese sterkte. Die ondersteuningsmonteeropsie bied kompakte installasie in binnenshuise skakelaaromgewings terwyl dit uitstekende elektriese klaring en kruipafstande handhaaf. Verskeie sekondêre wikkelingskonfigurasies maak gelyktydige metering, beskerming en residu-spanningsopsporing funksies moontlik.

Modelbenaming

JDZXF9 20 dianyahuganqi

Verduideliking van Modelkode

  • J — Spanningstransformator (VT)
  • D — Enkelfase ontwerp
  • Z — Gegote-hars (epoksie) geïsoleerd, ten volle ingeslote struktuur
  • 9 — Ontwerpkode (platform/iterasie)
  • 20 — Spanningsklas (kV)
  • F (waar teenwoordig) — Dubbel sekondêre wikkelingskonfigurasie (twee onafhanklike meter-/beskermingskerne)
  • X (waar teenwoordig) — Sluit oop-delta tersiêre wikkeling vir residu-spanning (grondfout) opsporing in
  • G (waar teenwoordig) — Geaarde neutrale stelseltoepassing (20/√3 kV primêre waardering)

Oorsig van Modelvariante

Model Primêre

Spanningswaardering

Sekondêre

Konfigurasie

Toepassing
JDZ9-20 20 kV

(fase-tot-fase)

Enkel sekondêre wikkeling:

100 V of 100/√3/100/3 V

Basis metering of beskerming

(geïsoleerde neutrale stelsels)

JDZF9-20 20 kV

(fase-tot-fase)

Dubbel sekondêre wikkelings: 100/100 V Onafhanklike metering en beskerming

(geïsoleerde neutrale stelsels)

JDZX9-20G 20/√3 kV

(fase-tot-grond)

Enkel sekondêre + residu-spanningswikkeling: 100/√3 V + 100/3 V Metering/beskerming + grondfoutopsporing

(geaarde neutrale stelsels)

JDZXF9-20G 20/√3 kV

(fase-tot-grond)

Dubbel sekondêre + residu-spanningswikkeling: 100/√3 V + 100/√3 V + 100/3 V Onafhanklike metering/beskerming + grondfoutopsporing

(geaarde neutrale stelsels)

Ingenieursnota: Modelkeuse hang af van die stelselgrondingskonfigurasie (geïsoleerd teenoor geaard neutraal), vereistes vir skeiding van metering/beskerming en behoeftes vir grondfoutopsporing. Raadpleeg stelselontwerpspesifikasies voor keuse.

Diensvoorwaardes

Die JDZ9-20 reeks spanningstransformators is ontwerp vir binnenshuise bedryf onder normale diensvoorwaardes in middelspannings kragstelsels.

  • Installasie-omgewing: Slegs binnenshuise installasie
  • Hoogte bo seevlak: Nie meer as 1000 m nie (hoër hoogte moet gespesifiseer word vir ingenieurbevestiging en derating)
  • Omgewingstemperatuur: −5 °C tot +40 °C
  • Relatiewe humiditeit: ≤ 95% (nie-kondenserend by +20 °C verwysing)
  • Vervuilingsgraad: Klas II volgens IEC 60664-1
  • Installasieposisie: Vertikale monteer op skakelaarbasis of paneel
  • Omgewingsvoorwaardes: Vry van korrosiewe gasse, ontplofbare of brandbare media, ernstige vibrasie, meganiese skok of impak
Ingenieursnota: Die installasielokasie moet voldoen aan toepaslike elektriese veiligheidsvoorskrifte en stabiele bedryfsvoorwaardes verseker gedurende die transformator se dienslewensduur. Voldoende ventilasie is nodig vir hitteverwydering onder kontinue geskatte las.

Konstruksie

Konstruksieontwerp

  • Struktuur: Ondersteuning (paal) tipe vir binnenshuise skakelaarmonteer
  • Isolasie: Ten volle ingeslote epoksiehars vakuumgegote isolasiesisteem
  • Kern: Hoëgraad silikonstaal gelamineerde kern met lae verlieseienskappe
  • Wikkelings: Primêre wikkeling geskat vir volledige isolasievlaak; sekondêre wikkelings met onafhanklike kerne waar multi-wikkelingskonfigurasie van toepassing is
  • Sisteem: Geïntegreerde primêre en sekondêre isolasiesisteem met toegewyde tersiêre wikkeling vir residu-spanningsopsporing (X-tipe modelle)

Die epoksiehars vakuumgieting verskaf stabiele isolasie-eienskappe en weerstand teen vog, verontreiniging, termiese veroudering en UV-afbraak vir langtermyn binnenshuise diens. Die ten volle ingeslote konstruksie elimineer eksterne verontreinigingsrisiko’s en verskaf inherente spoorweerstand.

Wikkelings & Terminaalmerking

JDZ9-20 / JDZF9-20 (Geïsoleerde Neutrale Stelselmodelle)

  • Primêre terminale: A / X (hoëspannings inset/uitset)
  • Sekondêre terminale (Groep 1): a / x (meter- of beskermingswikkeling)
  • Sekondêre terminale (Groep 2, JDZF9-20): a’ / x’ (tweede meter- of beskermingswikkeling)

JDZX9-20G / JDZXF9-20G (Geaarde Neutrale Stelselmodelle)

  • Primêre terminale: A / N (hoëspannings fase en neutrale verbinding)
  • Sekondêre terminale (Groep 1): a / n (meter- of beskermingswikkeling)
  • Sekondêre terminale (Groep 2, JDZXF9-20G): a’ / n’ (tweede meter- of beskermingswikkeling)
  • Tersiêre terminale (residu-spanningswikkeling): da / dn (oop-delta residu-spanningsopsporing)

Terminaalmerking volg standaard VT polariteitskonvensies volgens IEC 61869-3. Onder normale bedryfsomstandighede word terminaal A aan die fasegeleier verbind. Vir geaarde stelsels moet terminaal N aan die stelselneutraal verbind word. Korrekte terminaalidentifikasie moet nagekom word om meter- en beskermingsprestasie te verseker.

Veiligheidswaarskuwing: Primêre terminale werk teen hoë spanning en mag slegs deur gekwalifiseerde elektriese personeel benader word. Sekondêre kringe moet behoorlik op een punt geaard wees volgens toepaslike standaarde. Residu-spanningswikkelings (da/dn) moet in oop-delta konfigurasie oor drie VT’s verbind word vir driefase grondfoutopsporing.

Tegniese Data

Hierdie afdeling verskaf seleksie-georiënteerde tegniese data vir die JDZ9-20 reeks binnenshuise, gegote-hars spanningstransformators wat gebruik word in 20 kV klas wisselstroom stelsels (50 Hz). Die data hieronder is bedoel vir voorlopige seleksie van modelvariant, akkuraatheidsklas kombinasies, geskatte lassings en uitsetkapasiteit.

Definisies: Akkuraatheidsklas kombinasie dui beskikbare meter-/beskermingswikkelings in een VT aan (multi-wikkelingskonfigurasie mag van toepassing wees). Geskatte uitset (VA) word per sekondêre wikkeling gespesifiseer. Maksimum uitset (VA) verteenwoordig die termiese limiet vir kontinue bedryf. Isolasievlak word uitgedruk as Um/ACSD/LI (maksimum stelselspanning / kort-duur AC weerstand / weerligimpuls weerstand) volgens IEC 60071-1.

Notasie: Spanningsverhoudings wat gewys word, is primêr/sekondêr vir enkelfase verbinding. Vir driefase stelsels met geaarde neutraal (G-tipe modelle), is die geskatte primêre spanning 20/√3 kV (fase-tot-grond). Residu-spanningswikkelingsuitset is 100/3 V onder normale gebalanseerde toestande en neem toe onder grondfouttoestande.

Data Verwysing

Model Geskatte Spanning
Verhouding (V)
Akkuraatheid
Klas
Kombinasie
Geskatte
Uitset (VA)
Maksimum
Uitset (VA)
Isolasie
Vlak (kV)
Um / ACSD / LI
JDZ9-20 20000/100
of
20000/100/√3/100/3
0.2 20 600 24 / 65 / 125
0.5 50 600
JDZF9-20 20000/100/100 0.2 / 0.5 20 / 20 2 × 300
0.2 / 0.5 20 / 30 2 × 300
0.5 / 0.5 30 / 30 2 × 300
JDZX9-20G 20000/√3 / 100/√3 / 100/3 0.2 / 6P 20 / 100 600
0.5 / 6P 50 / 100 600
JDZXF9-20G 20000/√3 / 100/√3 / 100/√3 / 100/3 0.2 / 0.2 / 6P 20 / 20 / 100 2 × 300
0.2 / 0.5 / 6P 20 / 30 / 100 2 × 300
0.5 / 0.5 / 6P 30 / 30 / 100 2 × 300

Standaarde & Normatiewe Verwysings

Standaard Titel Toepassing
IEC 61869-1 Instrumenttransformators – Deel 1: Algemene Vereistes Algemene vereistes
IEC 61869-3 Instrumenttransformators – Deel 3: Addisionele Vereistes vir Induktiewe Spanningstransformators VT-spesifieke vereistes
GB/T 20840.1 Instrumenttransformators – Deel 1: Algemene Vereistes Nasionale standaard (belyn met IEC 61869 raamwerk)
GB/T 20840.3 Instrumenttransformators – Deel 3: Induktiewe Spanningstransformators Nasionale VT vereistes (belyn met IEC 61869-3)
GB 1207-2006 Elektromagnetiese Spanningstransformators Nasionale VT standaard waar deur die projek gespesifiseer
IEC 60071-1 Isolasie Koördinasie – Deel 1: Definisies, Beginsels en Reëls Isolasievlak koördinasie
IEC 60664-1 Isolasie Koördinasie vir Toerusting binne Lae-Spanningsstelsels Vervuilingsgraad en klaringvereistes
IEEE C57.13 Standaardvereistes vir Instrumenttransformators Opsioneel (Noord-Amerikaanse projekverwysing)
IEC 60085 Elektriese Isolasie – Termiese Evaluering en Benaming Isolasie termiese klas evaluering verwysing

Fabriekstoets Nageving

  • Routinetoeëts volgens toepaslike IEC/GB vereistes (insluitend polariteit/merking verifikasie, spanningverhouding verifikasie en akkuraatheid verifikasie per gespesifiseerde klas en las)
  • Diëlektriese toeëts volgens isolasiekoördinasievereistes en toepaslike standaard (dryfstroom-weerstandstoets en weerligimpuls-weerstandstoets)
  • Gedeeltelike ontladingstoets waar deur die projekvereiste gespesifiseer
  • Visuele en dimensionele inspeksie insluitend merking en werkverrigting ooreenstemming
  • Temperatuurstygingstoets by geskatte uitset en maksimum uitsettoestande
  • Tipe en spesiale toeëts soos vereis deur die projekspesifikasie

Installasie & Afmetings

Omtrek

JDZ9 20 JDZXF9 20G Epoxy Resin Voltage Transformers outline

Afmetingstekening

JDZ9 20 JDZXF9 20G Epoxy Resin Voltage Transformers principle diaram

Bedradingskematiese diagram

  • Omtrekafmetings en monteerbesonderhede word verskaf in die afmetingstekeninge spesifiek vir elke modelvariant.
  • Die transformator moet veilig gemonteer word met behulp van die aangewese vasmaakgate op die monteerbasis.
  • Primêre terminale moet aan hoëspanningsbuswerk verbind word met toepaslike klaring en kruipafstande volgens toepaslike standaarde.
  • Voldoende klaring moet gehandhaaf word vir isolasie, hitteverwydering en instandhoudingstoegang.
  • Vir geaarde neutrale stelseltoepassings (G-tipe modelle), verifieer korrekte primêre terminaalverbinding (A na fase, N na neutraal).

Installasievereistes

  • Monteeroriëntasie: Vertikale installasie met primêre terminale bo-aan
  • Klarings: Handhaaf minimum fase-tot-fase en fase-tot-grond klarings volgens IEC 60071-1 en plaaslike elektriese kode
  • Terminaaltoegang: Verseker dat sekondêre terminaalkompartemente toeganklik is vir bedrading en instandhouding
  • Ventilasie: Verskaf voldoende lugomloop vir hitteverwydering onder kontinue geskatte las
  • Omgewingsbeskerming: Beskerm teen direkte waterblootstelling, kondensasie en oormatige stofophoping
Veiligheidswaarskuwing: Installasie, inbedryfstelling en instandhouding moet slegs uitgevoer word deur gekwalifiseerde elektriese personeel bekend met hoëspanningstoerusting veiligheidsprosedures. Sekondêre kringe moet behoorlik op een punt geaard wees in ooreenstemming met toepaslike standaarde. Vir modelle met residu-spanningswikkelings, verseker korrekte oop-delta verbinding oor driefase VT bank vir grondfoutopsporing funksionaliteit.

Bestelinligting

Wanneer ‘n bestelling geplaas word, moet die vereiste konfigurasie gespesifiseer word volgens die stelselgrondingskonfigurasie, toepaslike standaarde en projektegniese spesifikasie. Die volgende parameters moet duidelik gestel word vir tegniese bevestiging en produksievrygawe:

  • Modelbenaming (JDZ9-20 / JDZF9-20 / JDZX9-20G / JDZXF9-20G)
  • Geskatte primêre spanning (20 kV vir geïsoleerde neutraal; 20/√3 kV vir geaarde neutraal)
  • Geskatte sekondêre spanning (100 V, 100/√3 V, 100/3 V soos van toepassing)
  • Stelselfrekwensie (50 Hz of 60 Hz)
  • Akkuraatheidsklas kombinasie (meter- en/of beskermingsakkuraatheidsklas per sekondêre wikkeling)
  • Geskatte las (VA) vir elke sekondêre wikkeling
  • Hoeveelheid (enkelfase eenhede benodig; tipies 3 eenhede vir driefase stelsel)

Seleksie Riglyne

Stap 1: Bepaal stelselgrondingskonfigurasie (geïsoleerde neutraal teenoor geaarde neutraal) en kies toepaslike modelgesin (JDZ/JDZF vir geïsoleerd; JDZX/JDZXF vir geaard met residu-spanningsopsporing).
Stap 2: Bepaal of onafhanklike meter- en beskermingswikkelings benodig word (enkelwikkeling: JDZ/JDZX; dubbelwikkeling: JDZF/JDZXF).

Stap 3: Kies meter- en/of beskermingsakkuraatheidsvereistes (bv. 0.2 vir hoëpresisie inkomstemeeting; 0.5 vir instrumentasie; 6P vir beskermingsrelais).
Stap 4: Bereken geskatte las (VA) vir elke sekondêre kring gebaseer op gekoppelde meters/relais/instrumente en bedradingsverliese by geskatte sekondêre spanning.

Stap 5: Verifieer isolasievlak (24/65/125 kV) is geskik vir die stelselmaksimum spanning en omgewingstoestande.
Stap 6: Vir driefase stelsels, spesifiseer hoeveelheid (tipies 3 enkelfase eenhede). Vir residu-spanningsopsporing, verseker korrekte oop-delta verbindingkonfigurasie.

Indien plaaslike nutsmaatskappy of projekvereistes van toepassing is (bv. verbeterde isolasievlak, spesiale akkuraatheidsklasse, spesiale spanningverhoudings, VT-sekeringskoördinasie, terminaalrangskikking, monteerbeperkings, dokumentasietaal of vereiste sertifikate), spesifiseer dit tydens die bestelfase. Spesiale konfigurasies moet bevestig word deur tegniese ooreenkoms en finale datasblad voor produksie.

Ingenieurssteun: Fabriekingenieurspan beskikbaar om hulp te verleen met VT-seleksie, lasberekening, akkuraatheidverifikasie, residu-spanningsrelaiskoördinasie en ferroresonansie-mitigasie vir komplekse toepassings. Spesiale konfigurasies beskikbaar op versoek met tegniese bevestiging.

GVV’s

JDZ9-20 reeks VT’s word gebruik in 20 kV binnenshuise stelsels vir energiemeting, spanningmonitering en relaisbeskerming. Toepassings sluit substasies, industriële kragdistribusie, nutsnetwerke en hernubare energie-integrasiestelsels in.

Epoksiehars isolasie verskaf superieure vogweerstand, UV-stabiliteit, anti-verouderingsprestasie en vereis minimale instandhouding. Die ten volle ingeslote ontwerp elimineer olielek risiko’s, verminder brandgevaar en verleng toerusting se dienslewensduur terwyl dit bedryfskoste verlaag.

Modelkeuse hang af van stelselgrondingskonfigurasie. Vir geïsoleerde neutrale stelsels, gebruik JDZ9-20 of JDZF9-20 met 20 kV primêre waardering. Vir geaarde neutrale stelsels wat grondfoutopsporing benodig, gebruik JDZX9-20G of JDZXF9-20G met 20/√3 kV primêre waardering en residu-spanningswikkeling.

Die residu-spanningswikkeling (tersiêre wikkeling) word in oop-delta konfigurasie oor drie VT’s in ‘n driefase bank verbind. Onder normale gebalanseerde toestande is residu-spanning naby nul. Tydens enkel lyn-tot-grond foute in geaarde stelsels, neem residu-spanning toe en aktiveer grondfoutbeskermingsrelais.

Geskatte las (VA) moet totale gekoppelde las dek insluitend meters, relais, instrumente en bedradingsweerstandsverliese by geskatte sekondêre spanning. Bereken las by geskatte sekondêre stroom gebaseer op impedansie van gekoppelde toestelle en kabelweerstand. Laat ruimte vir toekomstige uitbreiding.

Ja. Dubbelwikkelingsmodelle het afsonderlike sekondêre wikkelings met onafhanklike magnetiese kringe waar van toepassing, wat skeiding van meter- en beskermingsfunksies moontlik maak. Dit voorkom dat beskermingsrelaisbedryf inkomstemeetakkuraatheid beïnvloed en verskaf oortolligheid.

Primêre standaarde is IEC 61869-1 / IEC 61869-3 en GB/T 20840.1 / 20840.3. Naamplaat en fabriekstoetsverslag verskaf naspoorbaarheid. Alle eenhede ondergaan routinetoetsing insluitend spanningverhouding, akkuraatheidverifikasie en diëlektriese toeëts. Sertifikate naspoorbaar na geakkrediteerde laboratoriums word verskaf.

Ja. Spesiale spanningverhoudings, akkuraatheidsklasse, geskatte uitsette en multi-wikkelingskonfigurasies kan op versoek ontwerp word. Kontak tegniese span met projekspesifikasie insluitend stelselspanning, grondingskonfigurasie, meter-/beskermingsvereistes en toepaslike standaarde vir spesiale oplossingontwikkeling.

Toerusting het gegote hars isolasie geskat 24/65/125 kV (Um/ACSD/LI), beskermende behuising en terminaalbewakers. Installasie moet IEC 60071-1 klaringvereistes en plaaslike elektriese kodes volg. Sekondêre kringe moet op een punt geaard wees. VT-sekerings (waar geïnstalleer) verskaf oorlas- en foutbeskerming. Residu-spanningsopsporing (X-tipe modelle) maak grondfoutbeskerming moontlik.
