Produk Oorsig
Die JDZW3-10R spanningstransformator is ‘n buite-epoksiehars gegote tipe meettoestel wat ontwerp is vir 10kV middelspanningsdistribusiestelsels. Hierdie enkelfase spanningstransformator het gevorderde epoksiehars isolasietegnologie met dubbele sekondêre wikkelings, wat beide metering- en kragtoevoeruitsette in ‘n kompakte ontwerp bied.
Die JDZW3-10R lewer presiese spanningmeting vir beskermings- en meteringtoepassings met 0,2/0,5 akkuraatheidsklasse. Die dubbele sekondêre konfigurasie bied ‘n 100V-uitset vir metering/monitoring (1a-1b) en ‘n 100/200/220V-uitset vir kragtoevoer (2a-2b), met ‘n maksimum uitset van 750VA. Die epoksiehars gegote konstruksie verseker onderhoudsvrye werking terwyl dit superieure isolasieprestasie met ‘n 12/40/75kV isolasievlak bied.

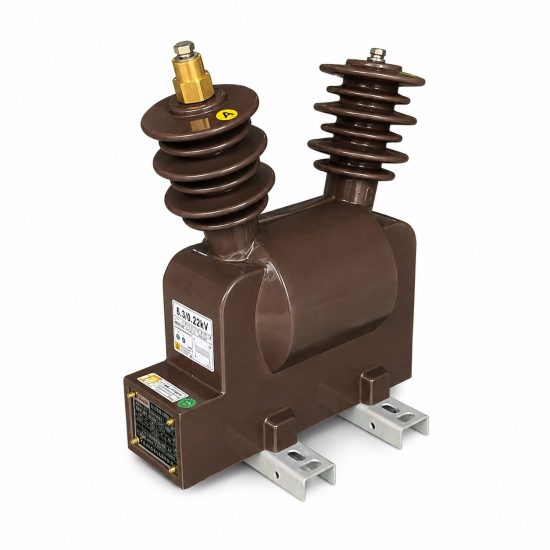

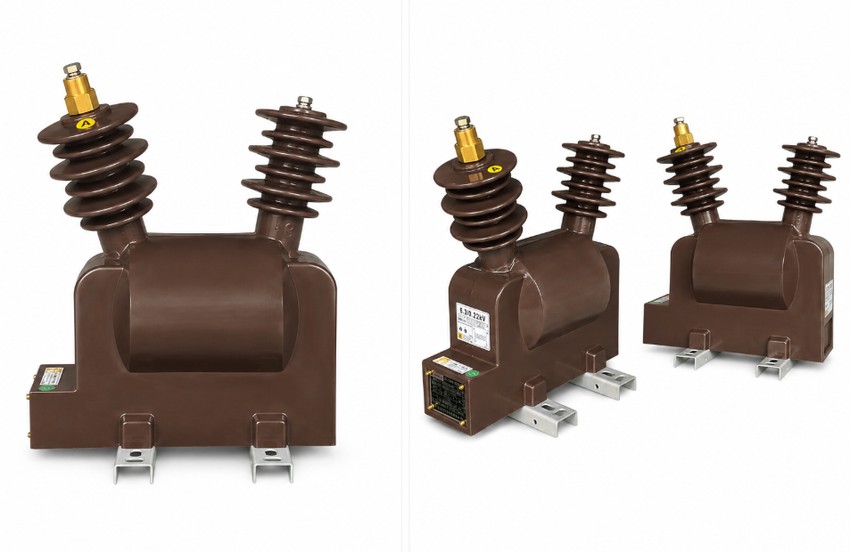

Produk Vertoning
Toepassingsposisie
Die JDZW3-10R word geïnstalleer in buite skakeltoestelle, substasies en distribusienetwerke waar betroubare spanningmeting en hulpkragtoevoer vereis word. Die epoksiehars isolasie bied uitstekende vogweerstand en UV-beskerming vir langtermyn buitegebruik.
Hoof Toepassings
- 10kV buite distribusienetwerke
- Substasies wat spanningmeting en hulpkragtoevoer benodig
- Industriële fasiliteite met middelspanningsvoorsiening
- Beskermingsrelais spanning inset
- Kragkwaliteitmonitoring en metering
- Toepassings wat dubbele sekondêre uitsette benodig
Toepassingsgevallestudies
Toepassingssenario 1: Substasie Metering en Beskerming
Nuttigheidsmaatskappye gebruik die JDZW3-10R epoksiehars spanningstransformator in 10kV substasies vir beide beskermingsrelais inset en energiemetering. Die dubbele sekondêre ontwerp bied afsonderlike uitsette vir metering (100V) en beskermingstoestelle, wat akkurate meting verseker terwyl stelselbetroubaarheid gehandhaaf word.
Toepassingssenario 2: Industriële Kragtoevoer
Industriële fasiliteite met 10kV insetvoorsiening benodig akkurate spanningmeting en hulpkrag vir beheerkringe. Die JDZW3-10R bied ‘n 100/200/220V kragtoevoeruitset met ‘n 500VA nominale kapasiteit, wat diverse industriële kragvereistes bevredig.
Toepassingspassing
Geskik Vir
- Buite 10kV spanningmeting
- Substasies met dubbele uitsetvereistes
- Industriële fasiliteite wat hulpkrag benodig
- Kragkwaliteitmonitoringtoepassings
- Beskermings- en meteringstelsels
- Omgewings wat onderhoudsvrye werking benodig
Nie Aanbeveel Vir
- Slegs binne kompakte skakeltoesteltoepassings
- Stroommetingtoepassings (gebruik CT in plaas daarvan)
- Hoëspanningsstelsels bo 12kV
- Toepassings wat slegs enkele sekondêre uitset benodig
Installasievoorwaardes
- Installasieposisie: Buite skakeltoestelle, substasies of distribusiepunte
- Omgewingstemperatuur: -5°C tot +40°C
- Hoogte bo seevlak: ≤ 1000m (standaard)
- Isolasie: Epoksiehars gegote
- Frequentie: 50Hz of 60Hz
- Onderhoud: Minimale onderhoud benodig
Tegniese Parameters
Die JDZW3-10R is ‘n buite epoksiehars gegote spanningstransformator vir 10kV-stelsels. Bedryfstemperatuur -5°C tot +40°C, voldoen aan GB20840.3-2013 en IEC61869-3:2011. Het dubbele sekondêre wikkelings vir metering en kragtoevoer.
VT Data
| Sekondêre Wikkeling |
Uitset Spanning |
Akkuraatheid Klas |
Nominale Kapasiteit |
Maks Uitset (VA) |
|---|---|---|---|---|
| 1a-1b (Metering) |
100 V | 0,2 / 0,5 | 10 / 60 VA | 750 |
| 2a-2b (Kragtoevoer) |
100/200/220 V | – | 500 VA |
Nominale Spanning: 10000V
Isolasievlak: 12/40/75 kV
Gewig: 33 kg
Installasie

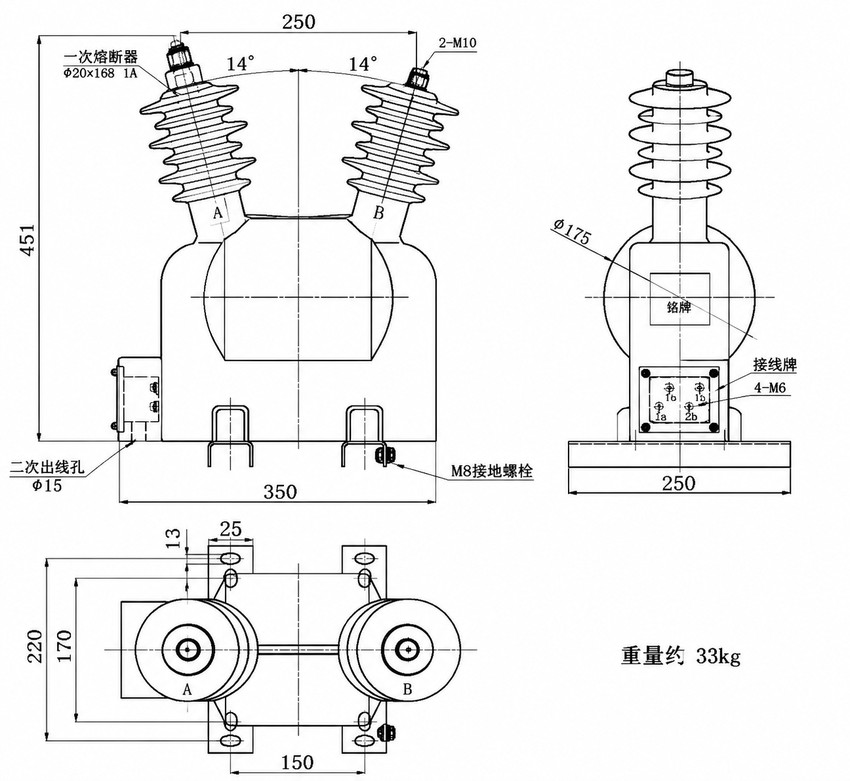

Dimensieverwysing
| Aansig | Sleutel Dimensies |
Toepassing Nota |
|---|---|---|
| Vooraansig | Hoogte 451mm; Boonste wydte 250mm; Basis 350mm | Twee isoleerders teen 14° hoek |
| Sy-aansig | Wydte 250mm; Ø175mm | Profiel met monteerbeugels |
| Bo-aansig | 220 x 170 x 150mm | Monteer gat uitleg |

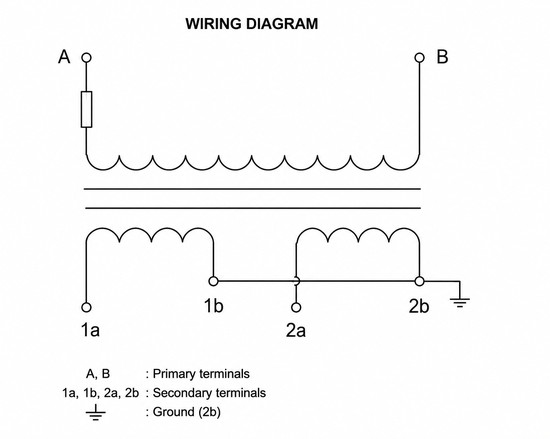

Bedradingsdiagram
[Bedradingsdiagram sal bygevoeg word]
Installasieriglyne
- Installeer in buite skakeltoestelle of substasie met voldoende ventilasie
- Koppel primêre terminaal A aan spanningstelsel deur smeltveiligheid
- Koppel primêre terminaal B aan stelselaarde
- Koppel sekondêre terminale 1a-1b aan meteringtoestelle
- Koppel sekondêre terminale 2a-2b aan kragtoevoerkringe
- Koppel terminaal 2b aan aarde
- Verifieer spanningverhouding stem ooreen met stelselvereistes voor ingebruikstelling
Dubbele Sekondêre Kenmerke
Die JDZW3-10R inkorporeer dubbele sekondêre wikkelingstegnologie insluitend:
- Afsonderlike 100V-uitset vir presisie metering en monitoring
- 100/200/220V-uitset vir hulpkragtoevoer
- 500VA nominale kapasiteit vir kragtoevoertoepassings
- Onafhanklike kringe vir verbeterde stelselbetroubaarheid
Epoksiehars Kenmerke
Die JDZW3-10R inkorporeer gevorderde epoksieharstegnologie insluitend:
- Uitstekende vogweerstand vir buitegebruik
- UV-beskerming vir langtermyn weerblootstelling
- Superieure isolasieprestasie met 12/40/75kV vlak
- Onderhoudsvrye konstruksie wat periodieke inspeksie uitskakel
Standaarde
Die JDZW3-10R epoksiehars spanningstransformator voldoen aan GB20840.3-2013 en IEC61869-3:2011 vir spanningstransformators, wat versoenbaarheid met sowel Chinese as internasionale standaarde vir middelspanningsmetingtoepassings verseker.
Keusegids
Kies volgens stelselspanning: JDZW3-10R is ontwerp vir 10kV-stelsels met 12/40/75kV isolasievlak.
Kies volgens akkuraatheidsklas: Gebruik 0,2 vir hoëpresisie metering of 0,5 vir standaard metering.
Kies volgens uitsetvereistes: Kies gebaseer op metering (100V) en kragtoevoer (100/200/220V) behoeftes.
Bestelinligting
Wanneer u die JDZW3-10R epoksiehars spanningstransformator bestel, spesifiseer asseblief:
- Model: JDZW3-10R
- Stelselspanning: 10kV
- Akkuraatheidsklas: 0,2 of 0,5
- Nominale uitset: 10 of 60 VA (metering), 500 VA (kragtoevoer)
- Frequentie: 50Hz of 60Hz
- Installasietipe: Buite
- Hoeveelheid
Vrae en Antwoorde
FAQs
Q1: Wat is die akkuraatheidsklasse en uitsette van die JDZW3-10R spanningstransformator?
Die JDZW3-10R bied 0,2/0,5 akkuraatheidsklasse vir hoogs presiese spanningmeting. Dit beskik oor ‘n gevorderde dubbele sekondêre konfigurasie: ‘n 100V-uitset (1a-1b) vir metering en monitering, en ‘n 100/200/220V-uitset (2a-2b) vir kragtoevoer. Die maksimum uitsetkrag vir die sekondêre wikkelings is 750VA, wat dit ideaal maak vir zowel akkurate meet- as kritiese beskermingstoepassings in 10kV-middelspanningsdistribusiestelsels.
Q2: Hoe verseker die epoksiehars-konstruksie betroubare buite-installasie vir hierdie transformator?
Die JDZW3-10R gebruik gevorderde epoksiehars-isolasietegnologie wat uitstekende vogweerstand en UV-beskerming bied. Hierdie buite-epoksiehars-gegoten ontwerp verseker onderhoudsvrye werking en superieure isolasieprestasie met ‘n gespesifiseerde isolasievlak van 12/40/75kV. Dit maak die toestel hoogs geskik vir langtermyn buitegebruik in oop skakeltoestelle en distribusienetwerke, sonder die behoefte aan gereelde instandhouding of addisionele beskermende behuising.
Q3: Watter toepassings is mees geskik vir die JDZW3-10R se dubbele sekondêre uitsette?
Die dubbele sekondêre uitsette is ideaal vir 10kV-buitedistribusienetwerke, substasies, en industriële fasiliteite met middelspanningsvoorsiening. Die 100V-uitset ondersteun kragkwaliteitmonitering en akkurate energiemetering, terwyl die 100/200/220V-uitset betroubare voorsiening bied vir hulpkragtoevoer en beskermingsrelais-insette. Hierdie gespesifiseerde konfigurasie verseker dat metering en beskerming onafhanklik kan funksioneer sonder om mekaar te beïnvloed in komplekse middelspanningsomgewings.
Q4: Is die JDZW3-10R geskik vir beide metering en beskermingsrelais-insette?
Ja, die JDZW3-10R is spesifiek ontwerp om beide toepassings te akkommodeer. Met 0,2/0,5 akkuraatheidsklasse lewer dit hoogs presiese spanningmeting vir energiemetering. Terselfdertyd voorsien die kragtoevoeruitset (100/200/220V) betroubare insette vir beskermingsrelais. Die dubbele sekondêre wikkelings waarborg dat hoë-akkuraatheid metering en kritiese beskermingsfunksies gelyktydig en sonder onderbreking in 10kV-middelspanningsdistribusiestelsels kan plaasvind.
Q5: Wanneer vereis die JDZW3-10R epoksiehars spanningstransformator gereelde instandhouding?
Die JDZW3-10R vereis feitlik geen gereelde instandhouding nie as gevolg van sy onderhoudsvrye epoksiehars-gegoten konstruksie. Die isolasie bied uitstekende vog- en UV-weerstand, wat langtermyn buitegebruik moontlik maak. Nietemin word aanbeveel om die spesifieke inspeksie-intervalle en onderhoudsvereistes tydens installasie by die vervaardiger te bevestig, aangesien dit onderhewig aan bevestiging is vir spesifieke omgewingstoestande.
Q6: Kan die uitsetspanning en kapasiteit van die JDZW3-10R aangepas word?
Die standaard JDZW3-10R bied vaste uitsette van 100V vir metering en 100/200/220V vir kragtoevoer, met ‘n maksimum kapasiteit van 750VA. Vir spesifieke projekvereistes wat afwyk van hierdie standaard spesifikasies, kontak die vervaardiger direk. Pasgemaakte konfigurasies of addisionele akkuraatheidsklasse is onderhewig aan bevestiging deur die ingenieurspan gebaseer op u spesifieke 10kV-stelselbehoeftes en toepassingsvereistes.
Q7: Waarom is die 12/40/75kV isolasievlak krities vir hierdie 10kV-transformator?
Die 12/40/75kV isolasievlak verseker superieure diëlektriese sterkte en betroubare beskerming teen oorspannings in 10kV-middelspanningsdistribusiestelsels. Hierdie hoë isolasieprestasie, gekombineer met die robuuste epoksiehars-gegoten omhulsel, voorkom vonkoverslae en isoleerfoute in buite-skakeltoestelle. Dit waarborg stelselbetroubaarheid en veiligheidsvlakke wat voldoen aan die streng vereistes van industriële fasiliteite en nutsgenetwerke, selfs onder strawwe buite-omgewingstoestande.
