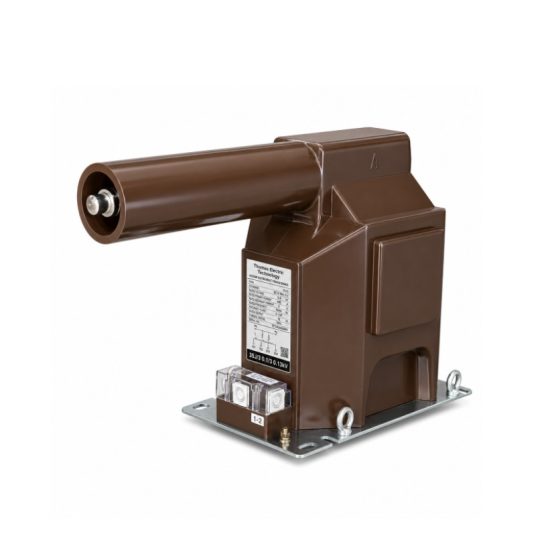

Produk Oorsig
Die JDZX11-35R spanningstransformator is ‘n binnenshuise, epoksiehars-giet enkelfase meettoestel wat ontwerp is vir 35kV middelspannings-distribusiestelsels. Hierdie gevorderde spanningstransformator beskik oor epoksiehars-giet isolasietegnologie met geïntegreerde smeltveiligheid, wat uitstekende diëlektriese sterkte en verbeterde stelselveiligheid bied vir betroubare prestasie in binnenshuise omgewings.
Die JDZX11-35R lewer presiese spanningmeting vir energiemeting, spanningmonitering en relaaisbeskermingstoepassings met veelvuldige akkuraatheidsklasse (0,2; 0,5; 1,0; 6P/3P) en buigsame wikkelkonfigurasies (drie-wikkel of vier-wikkel). Die ingeboude smeltveiligheid (Φ40×437mm, 0,5/1A) bied betroubare kortsluitbeskerming vir sekondêre stroombane. Die epoksiehars-giet konstruksie verseker superieure isolasieprestasie terwyl dit ‘n termiese limietuitsetvermoë van 600VA bied. Die kompakte ontwerp met ‘n gewig van 65,2kg vereenvoudig installasie en verminder strukturele ondersteuningsvereistes.

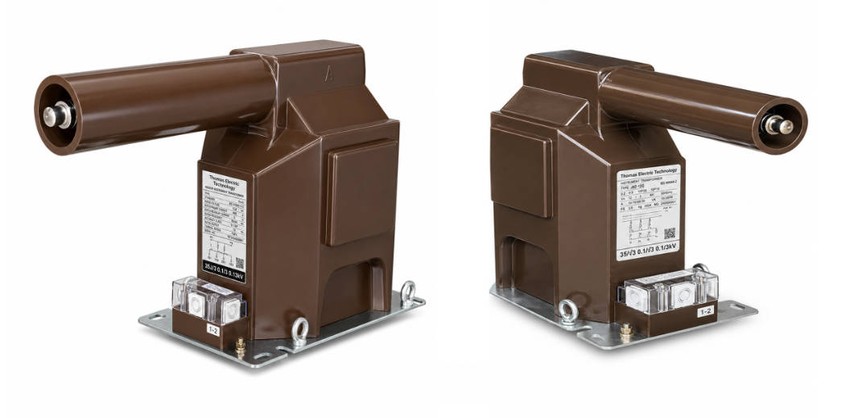

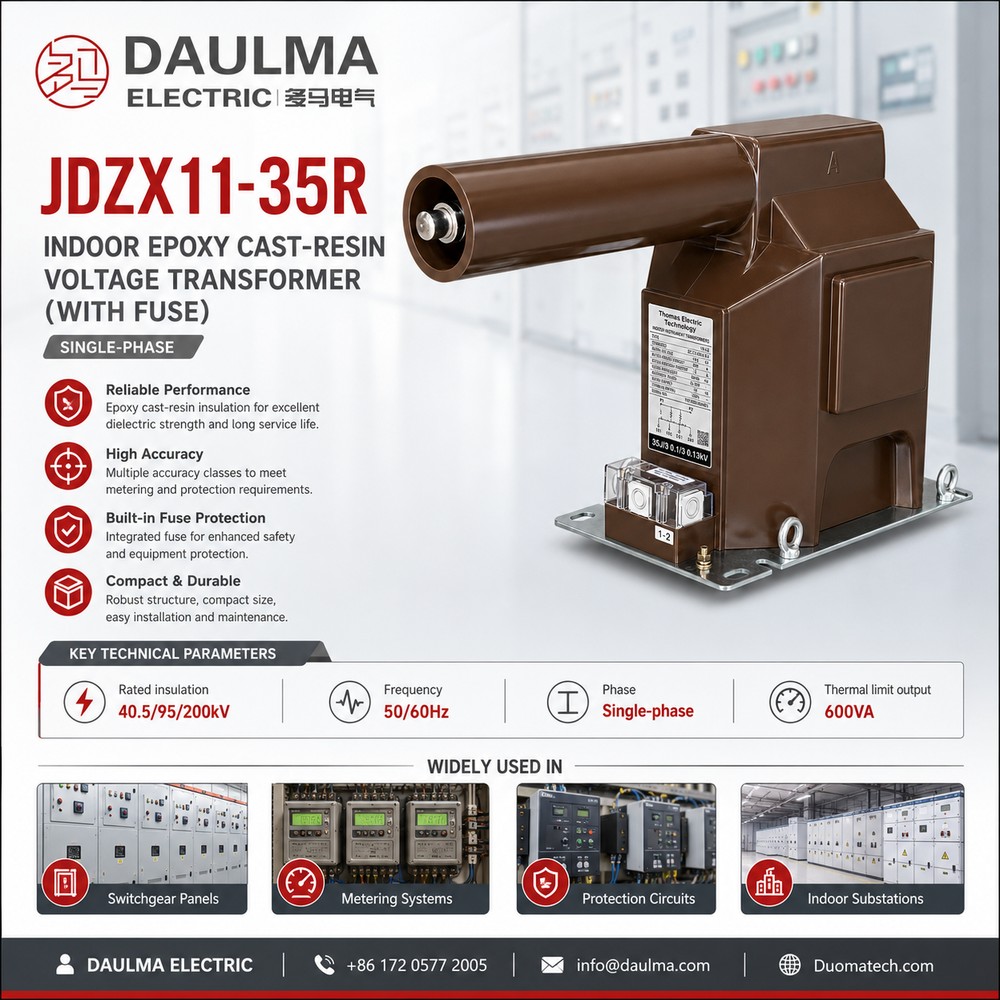

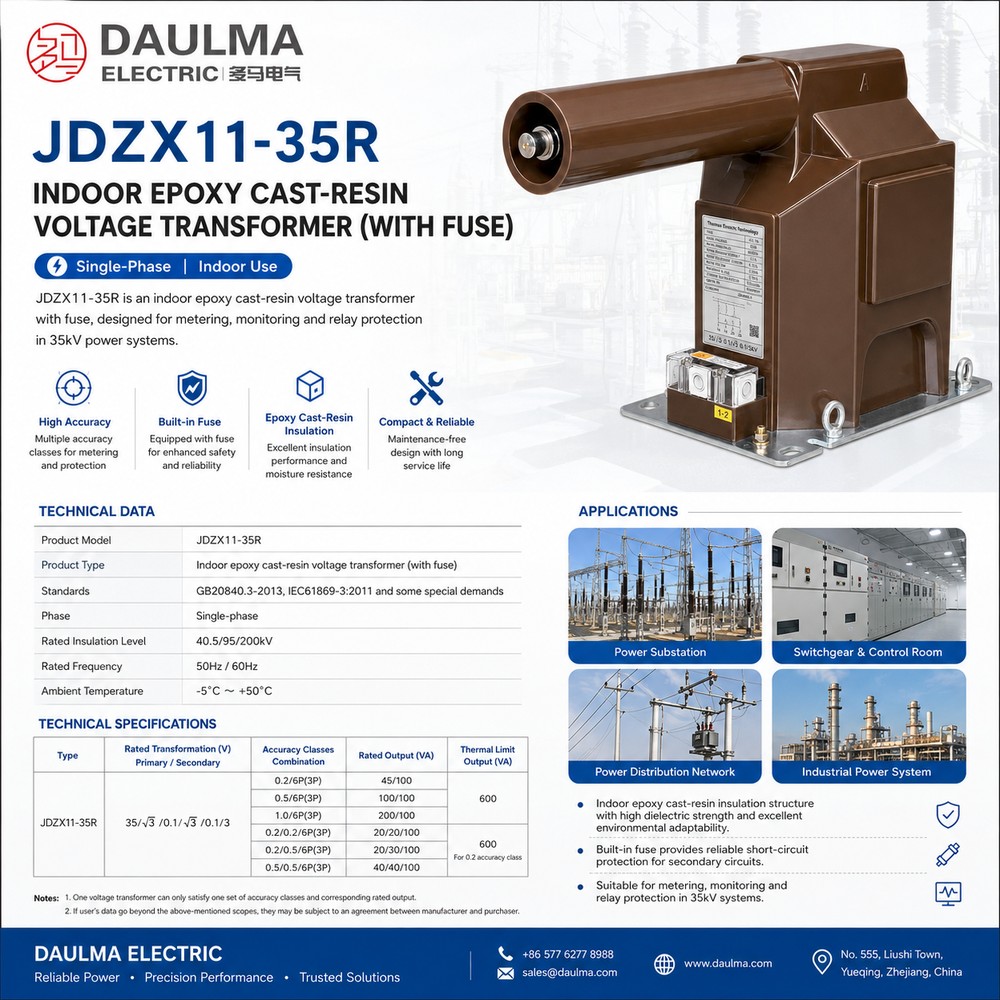

Produk Vertoning
Toepassingsposisie
Die JDZX11-35R word geïnstalleer in binnenshuise skakelborde, substasies en distribusienetwerke waar betroubare enkelfase spanningmeting met smeltveiligheid benodig word. Die epoksiehars-isolasie bied uitstekende vogweerstand en UV-beskerming vir langtermyn binnenshuise werking. Geïntegreerde smeltveiligheid verseker verbeterde stelselveiligheid en toerustingbeskerming teen kortsluitfoutte.
Hoof Toepassings
- 35kV binnenshuise distribusienetwerke
- Substasies wat spanningmeting met smeltveiligheid benodig
- Industriële fasiliteite met middelspanningsvoorsiening
- Energiemetingstoepassings
- Spanningmonitering en relaaisbeskerming
- Binnenshuise kragdistribusiestelsels
Toepassingsgevallestudies
Toepassingssenario 1: Substasie Spanningmeting met Beskerming
Nutmaatskappye gebruik die JDZX11-35R epoksiehars spanningstransformator in 35kV binnenshuise substasies vir energiemeting en relaaisbeskerming. Die ingeboude smeltveiligheid bied betroubare kortsluitbeskerming vir sekondêre stroombane, terwyl die epoksiehars-isolasie betroubare prestasie verseker in binnenshuise omgewings met ‘n isolasievlak van 40,5/95/200kV en onderhoudsvrye werking.
Toepassingssenario 2: Industriële Middelspanningsmeting
Industriële fasiliteite met 35kV insetvoorsiening benodig akkurate spanningmeting vir energiebestuur en beskermingskoördinasie. Die JDZX11-35R bied veelvuldige akkuraatheidsklasse (0,2; 0,5; 1,0) om verskillende meetvereistes te voldoen, met buigsame wikkelkonfigurasies (drie-wikkel of vier-wikkel) wat verbeterde stelselbuigsaamheid bied en ‘n termiese limietuitsetvermoë van 600VA vir verskeie lasvoorwaardes.
Toepassingspassing
Geskik Vir
- Binnenshuise 35kV spanningmeting
- Substasies wat smeltveiligheid benodig
- Industriële fasiliteite met middelspanningsvoorsiening
- Spanningmoniteringstoepassings
- Relaaisbeskermingstelsels
- Omgewings wat onderhoudsvrye werking benodig
Nie Aanbeveel Vir
- Buitenshuise installasietoepassings (gebruik buitenshuise-gegradeerde modelle)
- Stroommetingstoepassings (gebruik CT eerder)
- Hoëspanningsstelsels bo 40,5kV (gebruik hoërspanningsklas modelle)
- Toepassings wat driefase meting in een eenheid benodig
Installasievoorwaardes
- Installasieposisie: Binnenshuise skakelborde, substasies of distribusiepunte
- Omgewingstemperatuur: -5°C tot +50°C
- Hoogte bo seevlak: ≤ 1000m (standaard), hoër hoogte op versoek beskikbaar
- Isolasie: Epoksiehars-giet
- Frequentie: 50Hz of 60Hz
- Konneksie: Enkelfase met ingeboude smeltveiligheid
- Onderhoud: Minimale onderhoud benodig (epoksiehars-ontwerp)
Tegniese Parameters
Die JDZX11-35R is ‘n binnenshuise epoksiehars-giet enkelfase spanningstransformator met smeltveiligheid vir 35kV-stelsels. Bedryfstemperatuur -5°C tot +50°C, voldoen aan GB20840.3-2013 en IEC61869-3:2011 standaarde.
VT Data – Drie-Wikkel
| Geskatte Spanning (kV) |
Akkuraatheidsklas & Geskatte Uitset (VA) |
Termiese Limiet Uitset (VA) |
Isolasievlak (kV) |
|---|---|---|---|
| 35/√3 : 0,1/√3 : 0,1/3 | 0,2/6P(3P): 45/100 0,5/6P(3P): 100/100 1,0/6P(3P): 200/100 |
600 | 40,5/95/200 |
VT Data – Vier-Wikkel
| Geskatte Spanning (kV) |
Akkuraatheidsklas & Geskatte Uitset (VA) |
Termiese Limiet Uitset (VA) |
Isolasievlak (kV) |
|---|---|---|---|
| 35/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,2/6P(3P): 20/20/100 0,2/0,5/6P(3P): 20/30/100 0,5/0,5/6P(3P): 40/40/100 |
600 | 40,5/95/200 |
Installasie

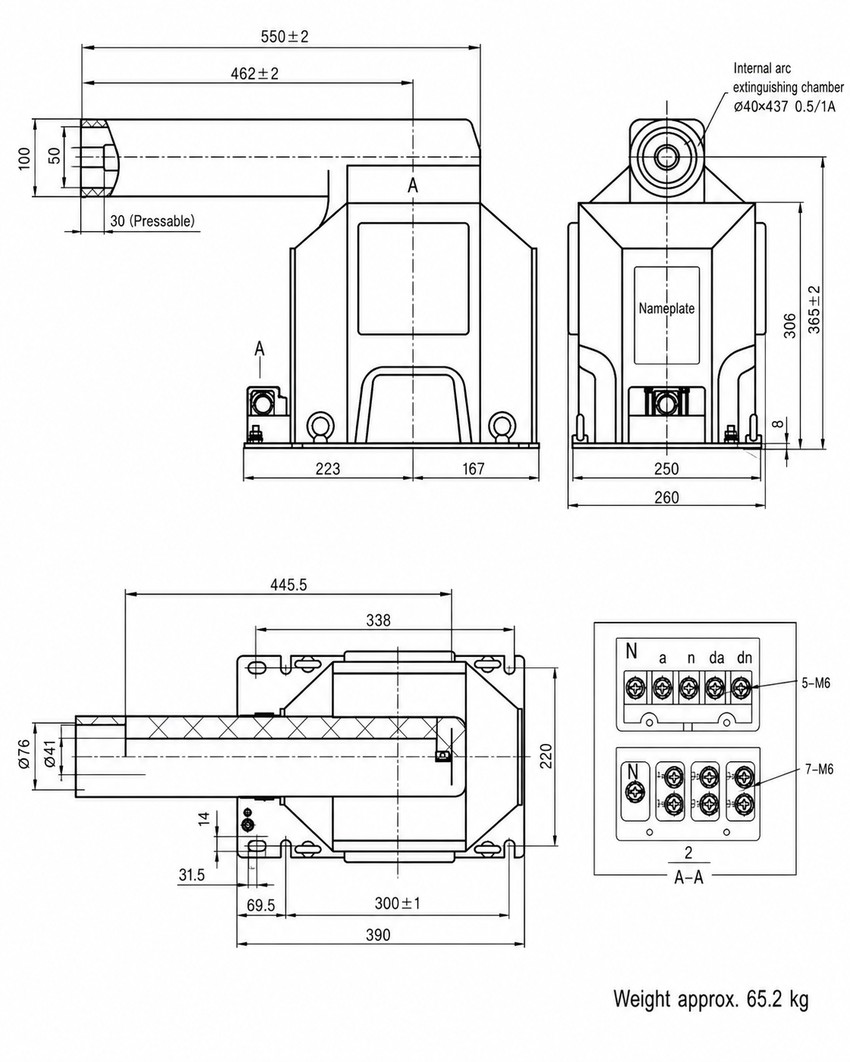

Dimensionele Verwysing
| Aansig | Sleutel Afmetings |
Toepassing Nota |
|---|---|---|
| Sy-aansig | 550±2 x 462±2 x 100 x 78 x 63,5mm; Basis 223 x 167mm | Lang horisontale profiel met silindriese bus |
| Vooraansig | Hoogte 308 x 305±2mm; Basis 250 x 260mm | Vertikale blok met ingeboude smeltveiligheidsbuis Φ40×437mm |
| Bo-aansig | 445,5 x 338 x 220 x 300±1 x 390mm | Layout van bo af wat bus en liggaam wys |
Gewig: Ongeveer 65,2kg

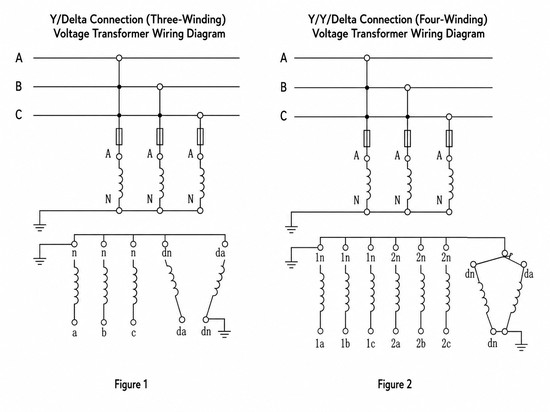

Bedradingsdiagram
Installasieriglyne
- Installeer in binnenshuise skakelborde of substasies met voldoende ventilasie
- Koppel primêre terminale aan spanningstelsel
- Koppel sekondêre terminale aan meters en beskermingstoestelle
- Verskaf behoorlike aarding van sekondêre stroombaan
- Verifieer spanningverhouding stem ooreen met stelselvereistes voor inbedryfstelling
- Kontroleer isolasieweerstand voor aktivering
- Verifieer smeltveiligheidsgradering stem ooreen met beskermingsvereistes
Smeltveiligheidskenmerke
Die JDZX11-35R inkorporeer gevorderde smeltveiligheidstegnologie insluitend:
- Ingeboude smeltveiligheidsbuis (Φ40×437mm, 0,5/1A)
- Betroubare kortsluitbeskerming vir sekondêre stroombane
- Verbeterde stelselveiligheid en toerustingbeskerming
- Maklike smeltveiligheidsvervanging en onderhoud
Epoksiehars Kenmerke
Die JDZX11-35R inkorporeer gevorderde epoksieharstegnologie insluitend:
- Uitstekende vogweerstand vir binnenshuise werking
- UV-beskerming vir langtermyn prestasie
- Superieure isolasieprestasie met 40,5/95/200kV vlak
- Onderhoudsvrye konstruksie wat periodieke inspeksie uitskakel
Standaarde
Die JDZX11-35R epoksiehars spanningstransformator voldoen aan GB20840.3-2013 en IEC61869-3:2011 vir spanningstransformators, wat verseker dat dit versoenbaar is met Chinese en internasionale standaarde vir middelspanningsmetingstoepassings.
Keusegids
Kies volgens stelselspanning: JDZX11-35R is ontwerp vir 35kV-stelsels met 40,5/95/200kV isolasievlak.
Kies volgens wikkelkonfigurasie: Kies drie-wikkel vir basiese toepassings of vier-wikkel vir verbeterde stelselbuigsaamheid.
Kies volgens akkuraatheidsklas: Gebruik 0,2 vir hoë-presisie meting, 0,5 vir standaard meting, of 1,0 vir algemene meting.
Kies volgens geskatte uitset: Kies geskatte uitset (45-200VA) gebaseer op gekoppelde lasvereistes.
Bestelinligting
Wanneer u die JDZX11-35R epoksiehars spanningstransformator bestel, spesifiseer asseblief:
- Model: JDZX11-35R
- Stelselspanning: 35kV
- Wikkelkonfigurasie: Drie-wikkel of vier-wikkel
- Akkuraatheidsklas: 0,2; 0,5; 1,0; of 6P(3P)
- Geskatte uitset: Spesifiseer VA-waarde uit tabel
- Frequentie: 50Hz of 60Hz
- Installasietipe: Binnenshuise
- Smeltveiligheidsgradering: 0,5A of 1A
- Hoeveelheid
GVV’s
FAQs
Q1: Wat is die termiese limietuitsetvermoë van die JDZX11-35R spanningstransformator?
Die JDZX11-35R spanningstransformator bied ‘n termiese limietuitsetvermoë van 600VA. Hierdie hoë uitsetvermoë verseker dat die toestel betroubare prestasie lewer vir energiemeting, spanningmonitering en relaaisbeskerming in 35kV binnenshuise distribusiestelsels. Die gevorderde epoksiehars-giet isolasietegnologie dra by tot uitstekende diëlektriese sterkte en termiese stabiliteit, wat die transformator in staat stel om hierdie las veilig te hanteer sonder oorverhitting, selfs in kompakte skakelbord-toepassings.
Q2: Watter akkuraatheidsklasse en wikkelkonfigurasies is beskikbaar vir die JDZX11-35R?
Die JDZX11-35R is beskikbaar met veelvuldige akkuraatheidsklasse, naamlik 0,2; 0,5; 1,0; en 3P/6P, wat buigsame keuses bied vir presiese energiemeting en relaaisbeskerming. Wat wikkelkonfigurasies betref, kan ingenieurs kies tussen ‘n drie-wikkel of vier-wikkel opstelling afhangende van die spesifieke stelselvereistes. Hierdie buigsaamheid maak dit ideaal vir diverse 35kV binnenshuise toepassings waar både hoë-akkuraatheid meting en betroubare beskermingstake vereis word.
Q3: Waarom is die geïntegreerde smeltveiligheid belangrik vir die JDZX11-35R se sekondêre stroombane?
Die geïntegreerde smeltveiligheid (Φ40×437mm, 0,5/1A) bied kritiese kortsluitbeskerming vir die sekondêre stroombane. Dit verhoog stelselveiligheid aansienlik deur toerusting te beskerm teen kortsluitfoutte, wat potensiële skade aan duur meet- en beskermingstoestelle voorkom. Deur hierdie beskerming direk in die epoksiehars-giet liggaam te integreer, word eksterne bedrading verminder en die algehele betroubaarheid van die 35kV binnenshuise substasie- of distribusienetwerk verbeter, wat dit ‘n veilige keuse vir ingenieurs maak.
Q4: Hoe beïnvloed die kompakte ontwerp van 65,2kg die installasie van die transformator?
Die relatief lae gewig van 65,2kg en die kompakte epoksiehars-giet ontwerp vereenvoudig die hantering en installasieproses aansienlik. Dit verminder die strukturele ondersteuningsvereistes binne binnenshuise skakelborde en substasies. Ingenieurs kan die toestel vinniger monteer sonder die behoefte aan swaar hystoerusting, wat installasiekoste en -tyd verlaag. Die robuuste konstruksie bied steeds uitstekende vogweerstand en meganiese sterkte, wat dit perfek geskik maak vir langtermyn binnenshuise werking in middelspannings-distribusienetwerke.
Q5: Is daar spesifieke onderhoudsvereistes vir die epoksiehars-giet isolasie van die JDZX11-35R?
Die epoksiehars-giet isolasietegnologie van die JDZX11-35R is ontwerp vir onderhoudsarme werking. Dit bied uitstekende vogweerstand en beskerming teen omgewingsfaktore, wat die behoefte aan gereelde isolasie-inspeksies of -behandelings wat tipies met oliegevulde transformators geassosieer word, uitskakel. Nietemin word aanbeveel om gereelde visuele inspeksies vir fisiese skade of stofophoping tydens beplande substasie-onderhoud te doen. Vir spesifieke skoonmaakprosedures of gedetailleerde onderhoudsprotokolle, kontak die vervaardiger vir die mees opgedateerde tegniese riglyne.
Q6: Wanneer moet ingenieurs die JDZX11-35R spanningstransformator vir hul 35kV-stelsels oorweeg?
Ingenieurs moet die JDZX11-35R oorweeg wanneer hulle ‘n betroubare, binnenshuise enkelfase spanningstransformator vir 35kV middelspannings-distribusiestelsels benodig. Dit is ideaal vir toepassings wat presiese energiemeting, deurlopende spanningmonitering en relaaisbeskerming vereis, veral waar geïntegreerde kortsluitbeskerming ‘n prioriteit is. Die toestel is geskik vir nutsmiddels, industriële fasiliteite en binnenshuise substasies. As u stelsel buite-toepassings of spesifieke hoër-spanningsvlakke behels, kontak die vervaardiger om te bevestig of ‘n aangepaste oplossing onderhewig aan bevestiging beskikbaar is.
Q7: Kan die ingeboude smeltveiligheid van die JDZX11-35R in die veld vervang word?
Die JDZX11-35R beskik oor ‘n ingeboude smeltveiligheid (Φ40×437mm, 0,5/1A) wat direk in die epoksiehars-giet struktuur geïntegreer is om optimale diëlektriese sterkte en ruimtelike doeltreffendheid te verseker. Aangesien die smeltveiligheid ‘n integrale deel van die gegote samestelling is, word veldvervanging nie aanbeveel sonder fabriekegoedkeuring nie. Vir inligting oor vervangbaarheid, spesifieke reserwe-onderdele of as die smeltveiligheid na ‘n fout geaktiveer het, kontak die vervaardiger direk. Enige ongeautoriseerde ingryping kan die waarborg ongeldig maak en die stelselveiligheid in gedrang bring.
