Produk Oorsig
Die JDZX16-35R/260 spanningstransformator is ’n binnenshuise enkel-fase meettoestel met epoksiehars gegiet, ontwerp vir 35kV mediumspannings-distribusiestelsels. Hierdie gevorderde spanningstransformator het epoksiehars-gegiet isolasietegnologie met geïntegreerde lasbreek elleboogkonnektor en smeltveiligheid, wat uitstekende diëlektriese sterkte en verbeterde stelselveiligheid bied vir betroubare werking in binnenshuise omgewings.
Die JDZX16-35R/260 lewer presiese spanningmeting vir energiemeting, spanningmonitering en relaaisbeskermingstoepassings met veelvuldige akkuraatheidsklasse (0.2, 0.5, 1.0, 6P/3P) en buigsame wikkelkonfigurasies (drie-wikkel of vier-wikkel). Die ingeboude lasbreek elleboogkonnektor maak veilige ontkoppeling onder lasmoontlik, terwyl die geïntegreerde smeltveiligheid (Φ25×420mm, 0.5A) betroubare kortsluitbeskerming vir sekondêre stroombane bied. Die epoksiehars-gegiet konstruksie verseker superieure isolasieprestasie terwyl dit ’n termiese limietuitsetvermoë van 600VA bied. Kompakte ontwerp met ’n gewig van 63.5kg vereenvoudig installasie en verminder strukturele ondersteuningsvereistes.

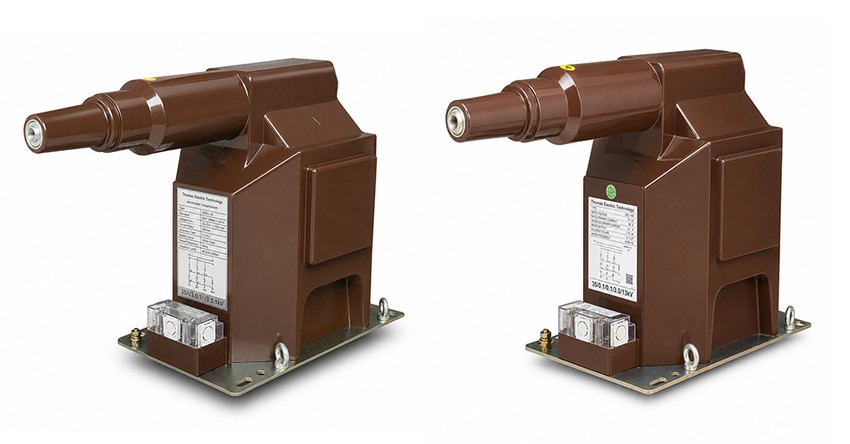

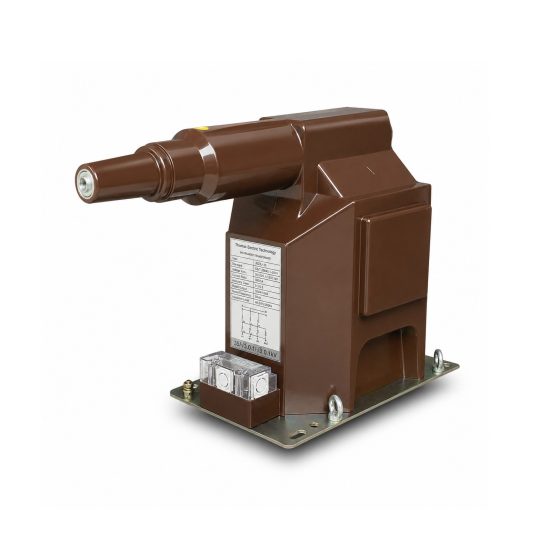

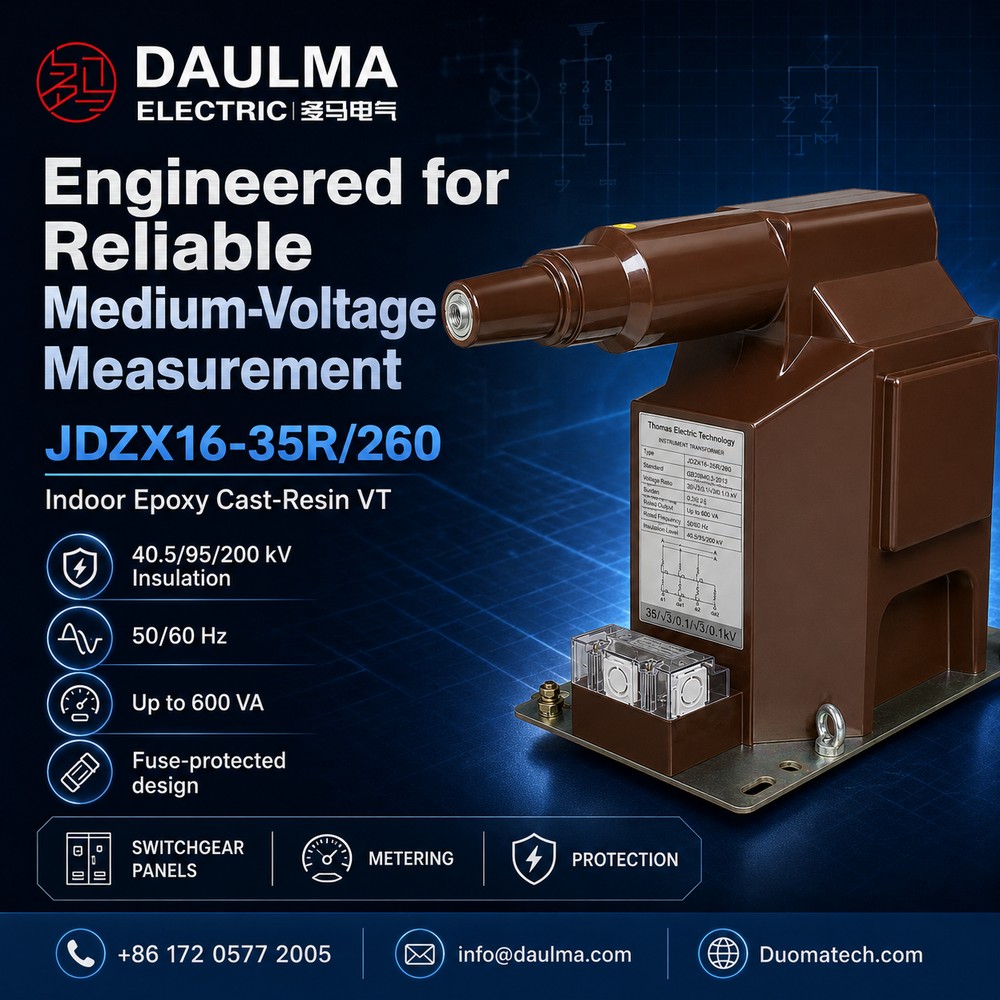

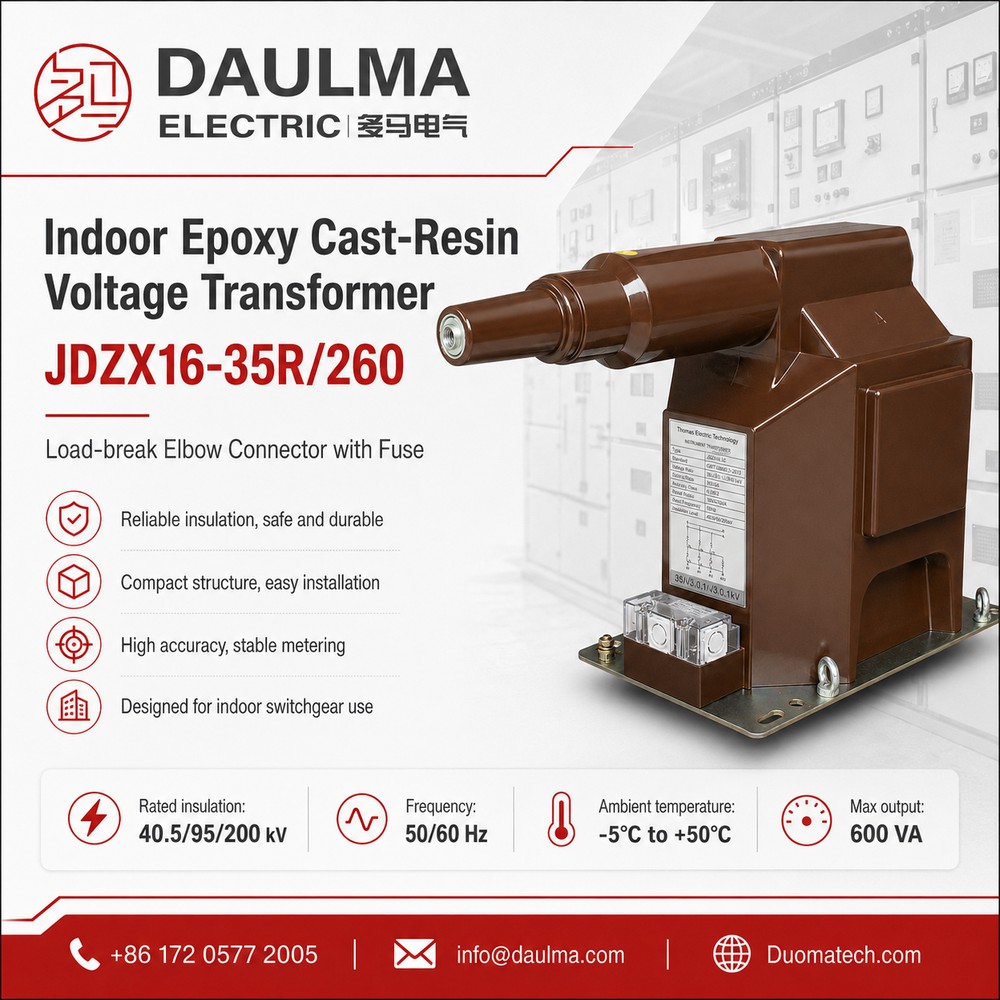

Produk Vertoning
Toepassingsposisie
Die JDZX16-35R/260 word geïnstalleer in binnenshuise skakeltoerusting, substasies en distribusienetwerke waar betroubare enkel-fase spanningmeting met lasbreekvermoë en smeltveiligheid benodig word. Die epoksiehars-isolasie bied uitstekende vogweerstand en UV-beskerming vir langtermyn binnenshuise werking. Geïntegreerde lasbreek elleboogkonnektor en smeltveiligheid verseker verbeterde stelselveiligheid en toerustingbeskerming teen kortsluitfoutte.
Hoof Toepassings
- 35kV binnenshuise distribusienetwerke
- Substasies wat spanningmeting met lasbreekvermoë benodig
- Industriële fasiliteite met mediumspanningsvoorsiening
- Energiemetingstoepassings
- Spanningmonitering en relaaisbeskerming
- Binnenshuise kragdistribusiestelsels
Toepassingsgevallestudies
Toepassingssenario 1: Substasie Spanningmeting met Lasbreekvermoë
Elektrisiteitsmaatskappye gebruik die JDZX16-35R/260 epoksiehars spanningstransformator in 35kV binnenshuise substasies vir energiemeting en relaaisbeskerming. Die lasbreek elleboogkonnektor maak veilige ontkoppeling onder las moontlik sonder eksterne skakeltoerusting, terwyl die ingeboude smeltveiligheid betroubare kortsluitbeskerming vir sekondêre stroombane bied. Die epoksiehars-isolasie verseker betroubare werking in binnenshuise omgewings met 40.5/95/200kV isolasievlak en onderhoudsvrye werking.
Toepassingssenario 2: Industriële Mediumspanningsmeting
Industriële fasiliteite met 35kV insetvoorsiening benodig akkurate spanningmeting vir energiebestuur en beskermingskoördinasie. Die JDZX16-35R/260 bied veelvuldige akkuraatheidsklasse (0.2, 0.5, 1.0) om verskillende meetvereistes te voldoen, met buigsame wikkelkonfigurasies (drie-wikkel of vier-wikkel) wat verbeterde stelselbuigsaamheid en 600VA termiese limietuitsetvermoë bied vir verskeie lasomstandighede.
Toepassingspassing
Geskik Vir
- Binnenshuise 35kV spanningmeting
- Substasies wat lasbreekvermoë benodig
- Industriële fasiliteite met mediumspanningsvoorsiening
- Spanningmoniteringstoepassings
- Relaaisbeskermingstelsels
- Omgewings wat onderhoudsvrye werking benodig
Nie Aanbeveel Vir
- Buitenshuise installasiestoepassings (gebruik buitenshuise-graad modelle)
- Stroommetingstoepassings (gebruik ST eerder)
- Hoëspanningsstelsels bo 40.5kV (gebruik hoërspanningsklas modelle)
- Toepassings wat driefase meting in enkele eenheid benodig
Installasievoorwaardes
- Installasieposisie: Binnenshuise skakeltoerusting, substasies of distribusiepunte
- Omgewingstemperatuur: -5°C tot +50°C
- Hoogte bo seevlak: ≤ 1000m (standaard), hoër hoogte op versoek beskikbaar
- Isolasie: Epoksiehars gegiet
- Frequensie: 50Hz of 60Hz
- Konneksie: Enkel-fase met lasbreek elleboogkonnektor en ingeboude smeltveiligheid
- Onderhoud: Minimale onderhoud benodig (epoksiehars ontwerp)
Tegniese Parameters
Die JDZX16-35R/260 is ’n binnenshuise epoksiehars gegiet enkel-fase spanningstransformator met lasbreek elleboogkonnektor en smeltveiligheid vir 35kV stelsels. Bedryfstemperatuur -5°C tot +50°C, voldoen aan GB20840.3-2013 en IEC61869-3:2011 standaarde.
VT Data – Drie-Wikkel (Y/△)
| Geskatte Spanning (kV) |
Akkuraatheidsklas & Geskatte Uitset (VA) |
Termiese Limiet Uitset (VA) |
Isolasievlak (kV) |
|---|---|---|---|
| 35/√3 : 0.1/√3 : 0.1/3 | 0.2/6P(3P): 45/100 0.5/6P(3P): 100/100 1.0/6P(3P): 200/100 |
600 | 40.5/95/200 |
VT Data – Vier-Wikkel (Y/Y/△)
| Geskatte Spanning (kV) |
Akkuraatheidsklas & Geskatte Uitset (VA) |
Termiese Limiet Uitset (VA) |
Isolasievlak (kV) |
|---|---|---|---|
| 35/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 0.2/0.2/6P(3P): 20/20/100 0.2/0.5/6P(3P): 20/30/100 0.5/0.5/6P(3P): 40/40/100 |
600 | 40.5/95/200 |
Installasie

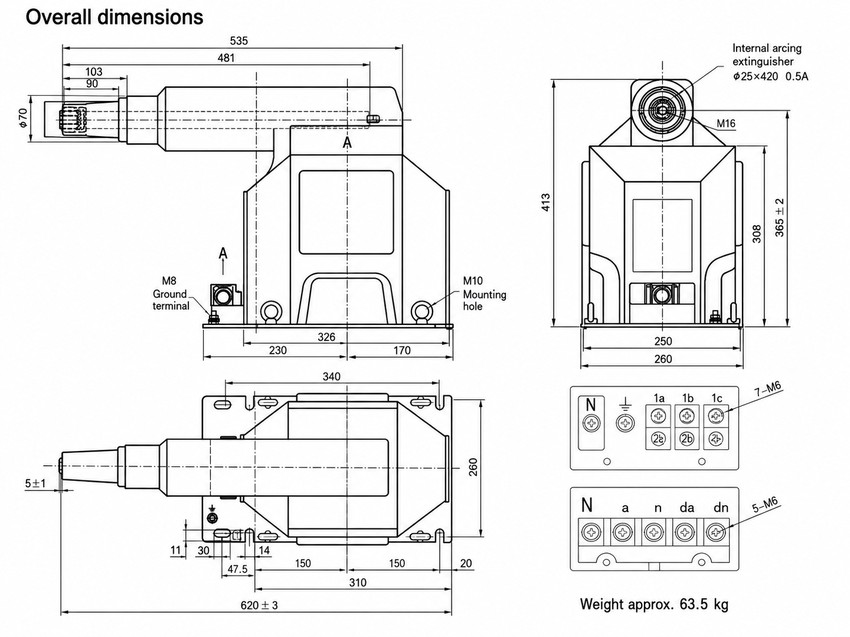

Afmetingsverwysing
| Aansig | Sleutel Afmetings |
Toepassing Nota |
|---|---|---|
| Sy-aansig | Totale lengte 535mm; Basis 230mm en 170mm | Elleboogkonnektor strek na links, M8 aarding, M10 hysring |
| Vooraansig | Hoogte 413mm; Breedte 260mm | Ingeboude smeltveiligheidsbuis Φ25×420mm 0.5A, naamplaat |
| Bo-aansig | Totale lengte 620±3mm; Breedte 340mm | Layout van bo af wat elleboogkonnektor en liggaam wys |
Gewig: Ongeveer 63.5kg

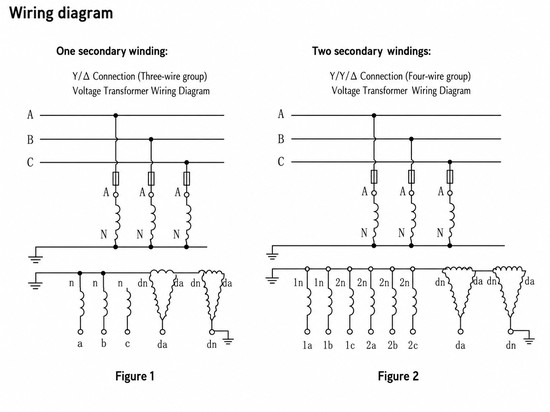

Bedradingsdiagram
Installasieriglyne
- Installeer in binnenshuise skakeltoerusting of substasie met voldoende ventilasie
- Koppel lasbreek elleboogkonnektor aan spanningstelsel
- Koppel sekondêre terminale aan meters en beskermingstoestelle
- Verseker behoorlike aarding van sekondêre stroombaansluiting
- Verifieer spanningverhouding stem ooreen met stelselvereistes voor inbedryfstelling
- Kontroleer isolasieweerstand voor inskakeling
- Verifieer smeltveiligheidsgradering stem ooreen met beskermingsvereistes
Lasbreek Elleboogkonnektor Eienskappe
Die JDZX16-35R/260 inkorporeer gevorderde lasbreek elleboogkonnektortegnologie insluitend:
- Veilige ontkoppeling onder las sonder eksterne skakeling
- Betroubare koppel- en ontkoppelbewerkings
- Verbeterde stelselveiligheid en operasionele buigsaamheid
- Versoenbaar met standaard elleboogkonnektore
Smeltveiligheidsbeskermingseienskappe
Die JDZX16-35R/260 inkorporeer gevorderde smeltveiligheidsbeskermingstegnologie insluitend:
- Ingeboude smeltveiligheidsbuis (Φ25×420mm, 0.5A)
- Betroubare kortsluitbeskerming vir sekondêre stroombane
- Verbeterde stelselveiligheid en toerustingbeskerming
- Maklike smeltveiligheidsvervanging en onderhoud
Epoksiehars Eienskappe
Die JDZX16-35R/260 inkorporeer gevorderde epoksieharstegnologie insluitend:
- Uitstekende vogweerstand vir binnenshuise werking
- UV-beskerming vir langtermyn prestasie
- Superieure isolasieprestasie met 40.5/95/200kV vlak
- Onderhoudsvrye konstruksie wat periodieke inspeksie uitskakel
Standaarde
Die JDZX16-35R/260 epoksiehars spanningstransformator voldoen aan GB20840.3-2013 en IEC61869-3:2011 vir spanningstransformators, wat verseker dat dit versoenbaar is met Chinese en internasionale standaarde vir mediumspanningsmetingstoepassings.
Keusegids
Kies volgens stelselspanning: JDZX16-35R/260 is ontwerp vir 35kV stelsels met 40.5/95/200kV isolasievlak.
Kies volgens wikkelkonfigurasie: Kies drie-wikkel (Y/△) vir basiese toepassings of vier-wikkel (Y/Y/△) vir verbeterde stelselbuigsaamheid.
Kies volgens akkuraatheidsklas: Gebruik 0.2 vir hoë-presisie meting, 0.5 vir standaard meting, of 1.0 vir algemene meting.
Kies volgens geskatte uitset: Kies geskatte uitset (45-200VA) gebaseer op gekoppelde lasvereistes.
Bestelinligting
Wanneer u die JDZX16-35R/260 epoksiehars spanningstransformator bestel, spesifiseer asseblief:
- Model: JDZX16-35R/260
- Stelselspanning: 35kV
- Wikkelkonfigurasie: Drie-wikkel (Y/△) of vier-wikkel (Y/Y/△)
- Akkuraatheidsklas: 0.2, 0.5, 1.0, of 6P(3P)
- Geskatte uitset: Spesifiseer VA waarde uit tabel
- Frequensie: 50Hz of 60Hz
- Installasietipe: Binnenshuise
- Smeltveiligheidsgradering: 0.5A
- Hoeveelheid
GVV’s
FAQs
Q1: Wat is die hoofkenmerke van die JDZX16-35R/260 spanningstransformator?
Die JDZX16-35R/260 is ‘n 35kV binnenshuise enkel-fase epoksiehars-gegote spanningstransformator. Dit beskik oor ‘n geïntegreerde lasbreek elleboogkonnektor vir veilige ontkoppeling onder las en ‘n ingeboude smeltveiligheid (Φ25×420mm, 0.5A) vir kortsluitbeskerming. Dit bied veelvuldige akkuraatheidsklasse (0.2, 0.5, 1.0, 3P, 6P) en ‘n termiese limietuitsetvermoë van 600VA, wat dit ideaal maak vir presiese meting en beskerming.
Q2: Watter wikkelkonfigurasies is beskikbaar vir hierdie model?
Die JDZX16-35R/260 bied buigsame wikkelkonfigurasies om by spesifieke projekvereistes te pas. Dit is beskikbaar in beide drie-wikkel en vier-wikkel opsies. Ingenieurs kan kies uit verskeie akkuraatheidsklasse, insluitend 0.2, 0.5, 1.0, 3P, en 6P, afhangende van die presisievereistes vir energiemeting of relaaisbeskermingstoepassings in 35kV mediumspannings-distribusiestelsels.
Q3: Wanneer is dit die beste om hierdie 35kV spanningstransformator te gebruik?
Hierdie transformator is ideaal vir binnenshuise installasies in 35kV mediumspannings-distribusiestelsels waar betroubare enkel-fase spanningmeting met lasbreekvermoë benodig word. Dit word wyd toegepas in binnenshuise skakeltoerusting, substasies, en industriële fasiliteite vir energiemeting, spanningmonitering en relaaisbeskerming, veral waar verbeterde stelselveiligheid teen kortsluitfoute krities is.
Q4: Hoe beïnvloed die kompakte ontwerp die installasievereistes?
Die transformator weeg slegs 63.5kg, wat die installasieproses aansienlik vereenvoudig. Hierdie kompakte en ligte ontwerp verminder die strukturele ondersteuningsvereistes binne binnenshuise skakeltoerusting en substasies. Dit maak hantering en montering meer doeltreffend, wat installasietyd en verwante arbeidskoste vir ingenieurs en tegnici tydens projekimplementering aansienlik verminder.
Q5: Waarom is die geïntegreerde lasbreek-elleboogkonnektor belangrik?
Die ingeboude lasbreek elleboogkonnektor verbeter stelselveiligheid deur veilige ontkoppeling onder lasmoontlikhede toe te laat sonder om die hele stelsel af te skakel. Saam met die geïntegreerde 0.5A smeltveiligheid, bied dit betroubare beskerming teen kortsluitfoute in sekondêre stroombane, wat toerusting en personeel teen onvoorsiene spanningspieke en foute beskerm.
Q6: Kan hierdie transformator hoë deurlopende termiese uitsette hanteer?
Ja, die JDZX16-35R/260 is ontwerp vir robuuste prestasie met ‘n termiese limietuitsetvermoë van 600VA. Hierdie hoë uitsetvermoë verseker dat die transformator betroubaar kan funksioneer onder deurlopende las sonder oorverhitting, wat dit geskik maak vir veeleisende 35kV binnenshuise kragdistribusiestelsels en industriële toepassings waar konstante spanningmonitering en meting vereis word.
Q7: Is die epoksiehars-isolasie van hierdie transformator onderhoudsvry?
Die epoksiehars-gegote konstruksie is byna onderhoudsvry en bied superieure diëlektriese sterkte en vogweerstand vir langtermyn binnenshuise werking. Slegs periodieke visuele inspeksies word aanbeveel om eksterne beskadiging of stofophoping te voorkom. Spesifieke toetsdata en onderhoudsintervalle is onderhewig aan bevestiging; kontak die vervaardiger vir gedetailleerde instandhoudingsriglyne.
