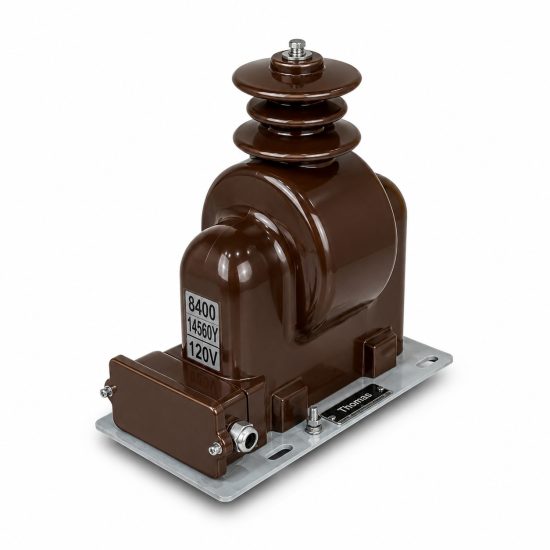

Produk Oorsig
Die JDZX6-15W spanningstransformator is ‘n buite-epoksiehars gegote tipe meettoestel ontwerp vir 15kV mediumspanningsdistribusiestelsels. Hierdie enkelfase spanningstransformator beskik oor gevorderde epoksiehars isolasietegnologie wat uitstekende weerstand teen weerstoestande en betroubare werking in ruwe buite-omgewings verseker.
Die JDZX6-15W lewer presiese spanningmeting vir beskermings- en meteringtoepassings met verskeie akkuraatheidsklasse (0,2; 0,5) en nominale uitsette (15–50VA) beskikbaar. Die epoksiehars gegote konstruksie verseker onderhoudsvrye werking terwyl dit superieure isolasieprestasie bied met ‘n 15/17,5/105kV isolasievlak. Die kompakte ontwerp met ‘n massa van 28,89 kg vereenvoudig installasie en verminder strukturele ondersteuningsvereistes.

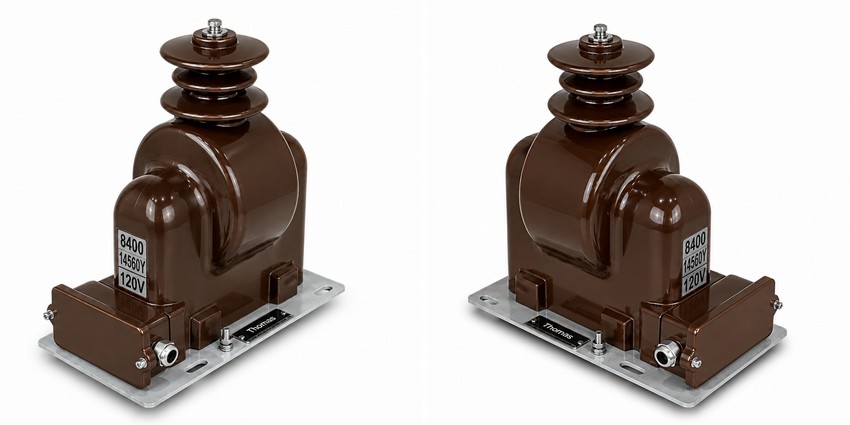

Produk Vertoning
Toepassingsposisie
Die JDZX6-15W word geïnstalleer in buite skakeltoestelle, substasies en distribusienetwerke waar betroubare spanningmeting vereis word. Die epoksiehars isolasie bied uitstekende vogweerstand en UV-beskerming vir langtermyn buitegebruik. Die enkelfase ontwerp met primêre en sekondêre wikkelings verseker akkurate spanningmeting vir beskermings- en meteringtoepassings.
Hoof Toepassings
- 15kV buite distribusienetwerke
- Substasies wat spanningmeting benodig
- Industriële fasiliteite met mediumspanningsvoorsiening
- Beskermingsrelais spanning inset
- Kragkwaliteit monitering en metering
- Aardfout opsporing toepassings
Toepassingsgevallestudies
Toepassingssenario 1: Substasie Spanningmeting
Nutmaatskappye stel die JDZX6-15W epoksiehars spanningstransformator in 15kV substasies in vir beskermingsrelais inset en energiemetering. Die enkelfase ontwerp verskaf akkurate spanningseine, terwyl die epoksiehars isolasie betroubare werking in buite-omgewings sonder onderhoudsvereistes verseker.
Toepassingssenario 2: Industriële Mediumspanningsmetering
Industriële fasiliteite met 15kV insetvoorsiening benodig akkurate spanningmeting vir kragkwaliteitmonitering en beskermingskoördinasie. Die JDZX6-15W bied verskeie akkuraatheidsklasse (0,2; 0,5) om verskillende metingsvereistes te voldoen, met nominale uitsette tot 50VA vir verskeie lasverhoudings.
Toepassingspassing
Geskik Vir
- Buite 15kV spanningmeting
- Substasies met beskermingsrelais vereistes
- Industriële fasiliteite met mediumspanningsvoorsiening
- Kragkwaliteit monitering toepassings
- Aardfout opsporing stelsels
- Omgewings wat onderhoudsvrye werking benodig
Nie Aanbeveel Vir
- Slegs binne-kompakte skakeltoestel toepassings
- Stroommeting toepassings (gebruik CT eerder)
- Hoëspanningsstelsels bo 15kV (gebruik hoërspanningsklas modelle)
- Toepassings wat olie-ondergedompelde ontwerp vir spesifieke isolasievereistes benodig
Installasievoorwaardes
- Installasieposisie: Buite skakeltoestelle, substasies of distribusiepunte
- Omgewingstemperatuur: -20°C tot +40°C
- Hoogte bo seevlak: ≤ 1000m (standaard), hoër hoogte op versoek beskikbaar
- Isolasie: Epoksiehars gegote
- Frequentie: 50Hz of 60Hz
- Aarding: Verbind H2 en X3 terminale volgens plaaslike elektriese kodes
- Onderhoud: Minimale onderhoud benodig (epoksiehars ontwerp)
Tegniese Parameters
Die JDZX6-15W is ‘n buite epoksiehars gegote spanningstransformator vir 15kV stelsels. Bedryfstemperatuur -20°C tot +40°C, voldoen aan GB20840.2-2014 en IEC61869-2:2012. Beskik oor epoksiehars isolasie, enkelfase ontwerp en verskeie akkuraatheidsklasse.
VT Data
| Nominale Spanning (V) |
Uitset Spanning (V) |
Akkuraatheid Klas |
Nominale Kapasiteit (VA) |
Maks Uitset (VA) |
|---|---|---|---|---|
| 15000/√3 | 100/√3 | 0.2 | 15 | 500 |
| 15000/√3 | 100/√3 | 0.5 | 50 |
Isolasievlak: 15/17.5/105 kV
Installasie

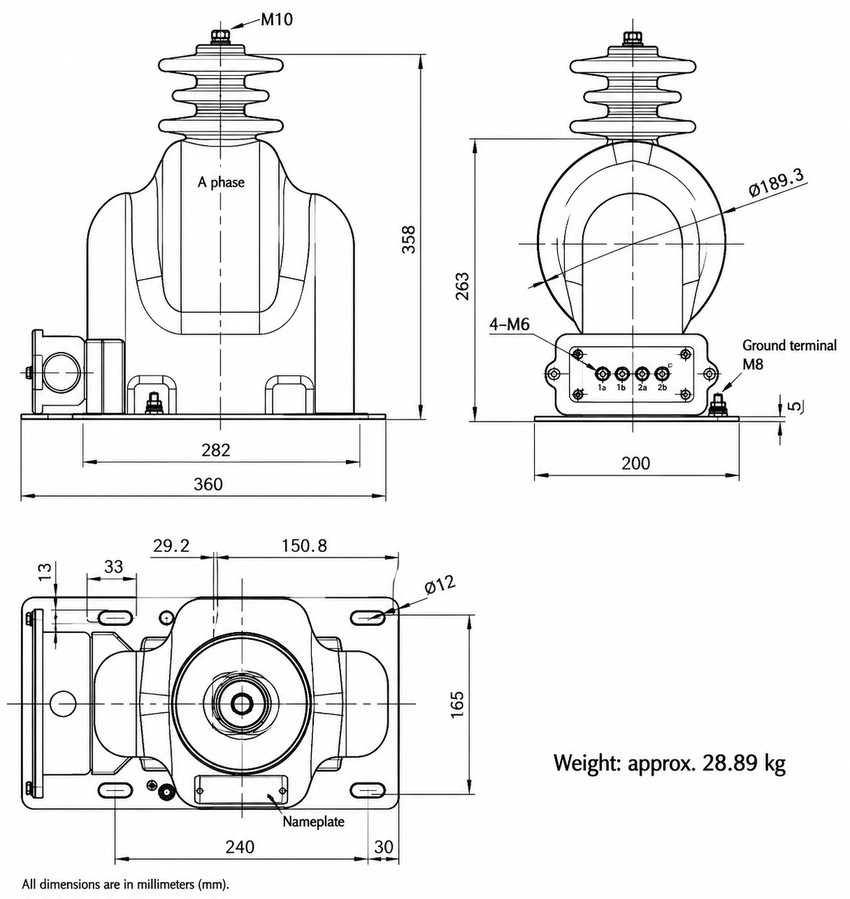

Afmetingverwysing
| Aansig | Sleutel Afmetings |
Toepassing Nota |
|---|---|---|
| Vooraansig | Hoogte 358mm; Breedte 360mm (binne 282mm) | Boonste bout M10 |
| Sy-aansig | Hoogte 263mm; Ø189,3mm; Basis 200mm | 4-M6 monteer gate, Aarde M8 |
| Bo-aansig | Breedte 240mm; Diepte 165mm | Ø12 monteer gate |
Massa: 28.89 kg
Bedradingsdiagram
Installasieriglyne
- Installeer in buite skakeltoestelle of substasie met voldoende ventilasie
- Verbind primêre terminal H1 aan spanningstelsel
- Verbind primêre terminal H2 aan stelselaarde
- Verbind sekondêre terminale X1, X2, X3 aan meters en beskermingstoestelle
- Verbind sekondêre terminal X3 aan aarde
- Verifieer spanningverhouding stem ooreen met stelselvereistes voor ingebruikstelling
- Kontroleer isolasieweerstand voor aktivering
Epoksiehars Eienskappe
Die JDZX6-15W inkorporeer gevorderde epoksiehars tegnologie insluitend:
- Uitstekende vogweerstand vir buitegebruik
- UV-beskerming vir langtermyn weerblootstelling
- Superieure isolasieprestasie met 15/17,5/105kV vlak
- Onderhoudsvrye konstruksie wat periodieke inspeksie uitskakel
Standaarde
Die JDZX6-15W epoksiehars spanningstransformator voldoen aan GB20840.2-2014 en IEC61869-2:2012 vir spanningstransformators, wat verseker dat dit versoenbaar is met sowel Chinese as internasionale standaarde vir mediumspanningsmetingtoepassings.
Keusegids
Kies volgens stelselspanning: JDZX6-15W is ontwerp vir 15kV stelsels met 15/17,5/105kV isolasievlak.
Kies volgens akkuraatheidsklas: Gebruik 0,2 vir hoëpresisie metering of 0,5 vir standaard metering.
Kies volgens nominale uitset: Kies nominale uitset (15–50VA) gebaseer op gekoppelde lasvereistes.
Bestelinligting
Wanneer u die JDZX6-15W epoksiehars spanningstransformator bestel, spesifiseer asseblief:
- Model: JDZX6-15W
- Stelselspanning: 15kV
- Akkuraatheidsklas: 0.2 of 0.5
- Nominale uitset: 15 of 50 VA
- Frequentie: 50Hz of 60Hz
- Installasietipe: Buite
- Hoeveelheid
GVV’s
FAQs
Q1: Wat is die isolasievlak en akkuraatheidsklasse van die JDZX6-15W spanningstransformator?
Die JDZX6-15W beskik oor ‘n hoë isolasievlak van 15/17,5/105kV, wat uitstekende diëlektriese prestasie in 15kV-stelsels verseker. Dit bied veelvuldige akkuraatheidsklasse, spesifiek 0,2 en 0,5, vir presiese metings. Die nominale uitsette wissel van 15VA tot 50VA, wat dit ideaal maak vir beide beskermingsrelais en energiemetering. Hierdie spesifikasies verseker betroubare werking in mediumspanningsdistribusienetwerke.
Q2: Waarom is die JDZX6-15W ideaal vir buite-installasies in 15kV-distribusienetwerke?
Hierdie enkelfase spanningstransformator is volledig ingekapsuleer in buite-epoksiehars, wat uitstekende weerstand teen strawwe weerstoestande, vog en UV-straling bied. Die epoksisolasietegnologie verhoed degradasie en verseker langtermyn betroubaarheid sonder gereelde instandhouding. Dit maak die eenheid hoogs geskik vir buite-skakeltoestelle, substasies en industriële fasiliteite waar konstante en akkurate spanningmeting vir aardfoutopsporing en kraggehalte-monitering krities is.
Q3: Hoe beïnvloed die kompakte ontwerp van 28,89 kg die installasieproses?
Die relatief lae massa van 28,89 kg en die kompakte epokshars-gegoten konstruksie vereenvoudig die hantering en installasieproses aansienlik. Dit verminder die strukturele ondersteuningsvereistes in buite-skakeltoestelle en substasies. Ingenieurs kan die eenheid makliker monteer sonder die behoefte aan swaar hystoerusting, wat installasiekoste en -tyd verlaag. Vir spesifieke montasie-instruksies en boutkoppelings, word ingenieurs aangeraai om die vervaardiger se tegniese handleiding te raadpleeg of die vervaardiger direk te kontak.
Q4: Watter akkuraatheidsklas moet ek kies vir beskermingsrelais teenoor energiemetering?
Die keuse van die akkuraatheidsklas hang af van die spesifieke toepassing binne u 15kV-stelsel. Vir kritiese energiemetering en kraggehalte-monitering waar hoë presisie vereis word, is die 0,2-klas die optimale keuse. Vir algemene beskermingsrelais-insitte en standaard meteringtoepassings, bied die 0,5-klas voldoende akkuraatheid teen ‘n meer kostedoeltreffende prys. Die nominale uitset moet ook tussen 15VA en 50VA gekies word op grond van die totale aangeslote las.
Q5: Kan die JDZX6-15W sonder gereelde instandhouding in ruwe buite-omgewings werk?
Ja, die gevorderde epokshars-isolasietegnologie verseker uitstekende weerstand teen vog, UV-straling en omgewingsdegradasie, wat die eenheid byna volledig onderhoudsvry maak. Die soliede gegote konstruksie elimineer die behoefte aan gereelde isolasietoetse of olievulling wat by tradisionele transformators nodig is. Nietemin word dit aanbeveel om visuele inspeksies tydens geskeduleerde substasie-onderhoud uit te voer om seker te maak daar is geen fisiese skade aan die behuising nie.
Q6: Wanneer is die JDZX6-15W beskikbaar vir aflewering na my projek?
Spesifieke afleweringstye en voorraadbeskikbaarheid vir die JDZX6-15W spanningstransformator is onderhewig aan bevestiging en hang af van huidige vervaardigingskedules en bestelhoeveelhede. Aangesien hierdie inligting dinamies is en nie in die huidige produkspesifikasies verskaf word nie, word B2B-kopers en ingenieurs sterk aangeraai om direk met die vervaardiger of ‘n gemagtigde verspreider te kontak vir akkurate afleweringstye, pryskwotasies en beskikbare sertifisering vir hul spesifieke projekte.
Q7: Is die JDZX6-15W geskik vir aardfoutopsporing en kraggehalte-monitering?
Ja, hierdie enkelfase spanningstransformator is spesifiek ontwerp om akkurate spanningseine te lewer vir beide beskermingsrelais en aardfoutopsporing in 15kV-mediumspanningsnetwerke. Die primêre en sekondêre wikkelings verseker betroubare metings wat krities is vir kraggehalte-monitering in industriële fasiliteite. Deur presiese spanning insette aan beskermingstoerusting te verskaf, help dit om stelselstabiliteit te handhaaf en vinnige reaksie op grondfoute moontlik te maak.
