Produk Oorsig

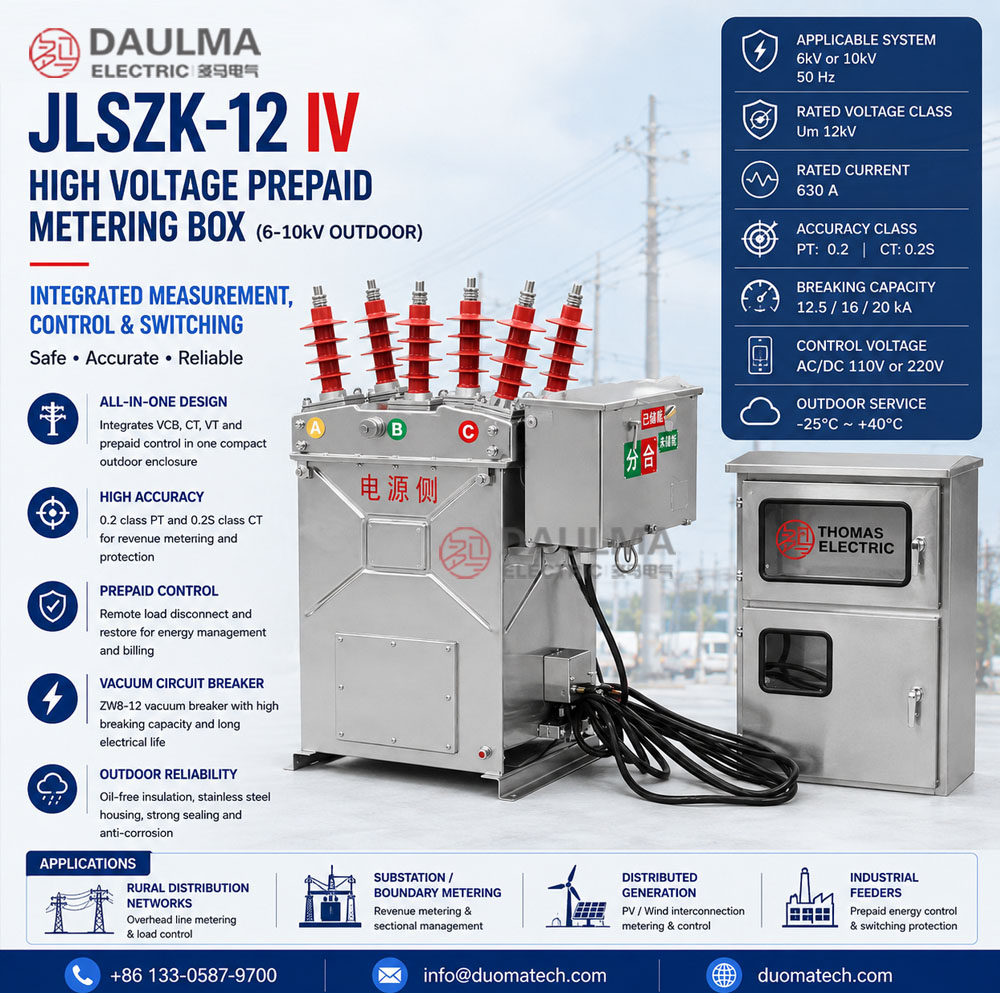

Die JLSZK-12 IV hoë-voltage vooruitbetaalbare meterkassie is ‘n buite-integreerde meet- en beheereenheid wat ‘n ZW8-12 vakuum stroombreker (VCB) kombineer met ingeboude spanningstransformator (VT/PT) en stroomtransformator (CT) samestellings binne ‘n enkele weerbestande behuising. Die eenheid is bedoel vir driefase 50 Hz medium-voltage distribusiestelsels met ‘n nominale stelselspanning van 6 kV of 10 kV, met toerusting wat genommer is volgens die spanningklas Um 12 kV. Dit verskaf inkomsteverdienende metersignaaluitsette, vooruitbetaalbare lasbeheer (afstandsonderbreking/herstel), en voederbeskerming skakelvermoë in toepassings soos landelike luglyn-distribusie, paalgehalteerde of stasiegrens-meterpunte, industriële voederafdelings, en verspreide opwekking interkonneksie metering/beheerknooppunte.
Sleutelwaardes
| Item | Spesifikasie (per bestelling / naamplaat) |
|---|---|
| Stelselspanning / nominale spanningklas | Toepaslike stelsel: 6 kV of 10 kV; toerustingklas: Um 12 kV (buite distribusie) |
| Nominale frekwensie | 50 Hz |
| Nominale stroom | 630 A |
| CT-verhouding | Multi-verhouding CT binne 5–800/5 A reeks (sekondêr 5 A standaard; 1 A beskikbaar op versoek) |
| PT-verhouding | Standaard: 10000/100 V (addisionele verhoudings vir 6 kV stelsels beskikbaar op versoek) |
| Akkuraatheidsklasse | PT: 0.2 klas (metering); CT: 0.2S klas (metering) |
| Nominale las | PT: 2×20 VA; CT: 2×10 VA (per wikkeling/kern soos gespesifiseer) |
| Nominale kortsluitbreukstroom | 12.5 / 16 / 20 kA (VCB, per konfigurasie) |
| Nominale kortsluitmaakstroom (piek) | 31.5 / 40 / 40 kA (piek, per konfigurasie) |
| Nominale piek weerstaan stroom | 31.5 / 40 / 50 kA (dinamies) |
| Nominale korttyd-weerstaan stroom | 12.5 / 16 / 20 kA, 4 s |
| Beheerspanning | AC/DC 110 V of 220 V (oopmaak/toemaak stroombane, per bestelling) |
| Toepaslike standaarde | GB 1207-2006, GB 1208-2006, GB 17201-2007, GB 1984-2003, DL/T 403, IEC 56 |
Werkingsbeginsel
Die JLSZK-12 IV integreer drie funksionele subsysteme: (1) die vakuum stroombreker verskaf skakel- en foutonderbrekingsvermoë; (2) die CT en VT verskaf galvanies geïsoleerde meetsignale vir inkomsteverdienende metering en monitering; (3) die vooruitbetaalbare beheerlogika doen energierekening en voer lasbeheerkommandos uit, insluitend afstandsonderbreking en herstel. Die CT en VT werk volgens elektromagnetiese induksie beginsels om die gespesifiseerde verhouding en faseakkuraatheid binne die nominale lasgrense te handhaaf. Die VCB gebruik ‘n veer-opgeslane energiemeganisme wat elektries beveelde werking en plaaslike handbedryf ondersteun soos toegelaat deur die meganismontwerp, wat operasionele kontinuïteit moontlik maak onder hulpkragbeperkings wanneer handbedryf gekies word en veiligheidstoestande dit toelaat.
Stelseltoepassingsposisie
- Landelike Distribusienetwerke: 6–10 kV luglyn meterpunte met vooruitbetaalbare onderbrekingsfunksie
- Onderstasie / Grensmetering: Medium-voltage inkomsteverdienende metering en afdeling-lasbestuur
- Verspreide Opwekking: PV/wind interkonneksie metering en beheerbare koppelingspunt
- Industriële Voeders: Fasiliteitsvoeders wat vooruitbetaalbare energiebeheer en skakelisolering benodig
Strukturele Oorsig
Die eenheid gebruik ‘n driefase gemeenskaplike-behuising konfigurasie wat die bedryfmeganisme, primêre geleidende stroombaan, isolasie- en seëlsisteem, en CT/VT samestellings integreer. Die isolasieskema is olievry en ontwerp vir buitegebruik, met vakuumonderbrekingstegnologie vir skakeling en epoksiehars seëling/gietwerk vir instrumenttransformator isolasie en omgewingsbeskerming. Die behuising is roestvrye staal of gegalvaniseerde aluminium met anti-korrosie behandeling, wat weerbestand bied wat geskik is vir buite-installasie onder gespesifiseerde besoedelingsgraad en klimaatstoestande.
Modelbenaming
Kodeverduideliking
JLSZK-12-F (JLSZK-12 IV)
- J — Spanningstransformator (VT/PT) funksie geïntegreer
- L — Stroomtransformator (CT) funksie geïntegreer
- S — Driefase konfigurasie
- Z — Droë-tipe isolasie struktuur (olievry)
- K — Vakuumskakeltoestel geïntegreer (vakuum stroombreker platform)
- 12 — Nominale spanningklas Um 12 kV (toepaslik op 6–10 kV stelsels)
- F — Vooruitbetaalbare metering en lasbeheer funksie (afstandsonderbreking moontlik)
Die modelbenaming identifiseer ‘n buite-integreerde vooruitbetaalbare metering- en skakeleenheid wat VT, CT en ‘n vakuumskakeltoestel kombineer in ‘n driefase droë-tipe struktuur. Die agtervoegkode verteenwoordig die funksionele konfigurasie; CT/PT verhoudings, akkuraatheidsklasse, lasse, beheerspanning en kommunikasiekoppelvlak moet per projekvereistes gespesifiseer word en bevestig word deur die verskafde naamplaat en toetsdokumentasie.
Konstruksie
Konstruksieontwerp
- Struktuur: Buite-integreerde driefase gemeenskaplike-boks ontwerp
- Stroombreker: ZW8-12 vakuum onderbreker met veer-opgeslane energie bedryfmeganisme
- Isolasiesisteem: Olievrye isolasiekoördinasie met verseëlde struktuur en epoksiehars beskerming vir instrumenttransformators
- Behuisingmateriaal: Roestvrye staal of gegalvaniseerde aluminium met anti-korrosie behandeling
- Beheerkoppelvlak: Waarnemings/inspeksie venster en veiligheid isolasie bepalings soos gekonfigureer
- Bedryfsvermoë: Elektriese oop/toe met hulpbeheerkrag; plaaslike bedryf per meganismontwerp en veiligheidsslotte
Wikkels & Terminaalmerking
- PT primêre terminale: Driefase spanning insetterminale (A/B/C per bedradingsdiagram)
- PT sekondêre terminale: Metering uitsetterminale (standaard verhouding 10000 V/100 V per naamplaat)
- CT primêre geleier: Primêre stroom pad genommer vir 5–800 A klas keuse (getap/multi-verhouding per ontwerp)
- CT sekondêre terminale (Groep 1): 1S1 / 1S2 (metering kern 0.2S)
- CT sekondêre terminale (Groep 2): 2S1 / 2S2 (metering kern 0.2S)
Terminaalmerking en polariteit volg instrumenttransformator konvensies. Korrekte polariteit en stroombaanidentifikasie moet gehandhaaf word tydens bedrading om meteringakkuraatheid en korrekte funksionele werking te verseker. CT sekondêre stroombane moet beskerm en hanteer word volgens veiligheidsvereistes; moenie CT sekondêre stroombane oopmaak wanneer die primêre onder spanning is nie.
Bediendingsomstandighede
Die JLSZK-12 IV hoë-voltage vooruitbetaalbare meterkassie is ontwerp vir buite-installasie in medium-voltage distribusiestelsels onder die diensomstandighede hieronder gestel. Vir toestande buite hierdie grense, moet ingenieursbevestiging en spesiale ontwerpmaatreëls tydens bestelling ooreengekom word.
Installasie-omgewings
- Installasie-omgewing: Buite-installasie met weerbestande behuising
- Stelselversoenbaarheid: 6 kV of 10 kV driefase 50 Hz AC stelsels; Um 12 kV toerustingklas
- Hoogte bo seevlak: ≤2000 m
- Omgewingstemperatuur: −35°C tot +40°C
- Relatiewe humiditeit: Daaglikse gemiddelde ≤90%, maandelikse gemiddelde ≤90%
- Waterdampdruk: Daaglikse ≤2.2 kPa, maandelikse ≤1.8 kPa
- Seismiese weerstand: ≤8 graad aardbewing intensiteit
- Besoedelingsvlak: Graad III
- Omgewingsuitsluitings: Geen brandgevaar, ontplofbare atmosfeer, chemiese korrosie, of ernstige vibrasie buite ontwerpgrense nie
Tegniese Data
Data Verwysing
| No. | Item | Eenheid | Waarde |
|---|---|---|---|
| 1 | Nominale spanningklas (Um) | kV | 12 |
| 2 | Nominale stroom | A | 630 |
| 3 | Kragfrekwensie weerstaan spanning | kV | 42 |
| 4 | Donderbuis weerstaan spanning (piek) | kV | 75 |
| 5 | Nominale kortsluitbreukstroom | kA | 12.5 / 16 / 20 |
| 6 | Nominale kortsluitmaakstroom (piek) | kA | 31.5 / 40 / 40 |
| 7 | Nominale piek weerstaan stroom (dinamies) | kA | 31.5 / 40 / 50 |
| 8 | Nominale korttyd-weerstaan stroom | kA | 12.5 / 16 / 20 |
| 9 | Nominale korttyd-weerstaan duur | s | 4 |
| 10 | Bedryfsvolgorde | — | O-0.3s-CO-180s-CO |
| 11 | Nominale kortsluitbreukoperasies | siklusse | 30 |
| 12 | Meganiese lewensduur | operasies | 10000 |
| 13 | Oplaai / beheerspanning | V | AC/DC 110, 220 |
| 14 | Bedryfspanning – Oopmaakspoel | V | AC/DC 110, 220 |
| 15 | Bedryfspanning – Toemaakspoel | V | AC/DC 110, 220 |
| 16 | Oorstroomafbreekstroom | A | 5 |
| 17 | Statiese kontak toelaatbare kompressie | mm | 3 |
| 18 | Totale gewig | kg | 150 |
Transformatorwaardes
| PT Nominaal Spanningsverhouding (V) |
CT Nominaal Stroom Verhouding (A) |
PT Akkuraatheid |
CT Akkuraatheid |
PT Uitset (VA) |
CT Uitset (VA) |
|---|---|---|---|---|---|
| 10000/100 | 5~800/5 | 0.2 | 0.2S | 2×20 | 2×10 |
Standaarde & Normatiewe Verwysings
Die JLSZK-12 IV hoë-voltage vooruitbetaalbare meterkassie is ontwerp en vervaardig volgens die volgende standaarde of hul toepaslike bepalings. Waar projekvereistes alternatiewe uitgawes of addisionele standaarde spesifiseer, moet nakoming bevestig word deur tegniese ooreenkoms en dokumentasie.
- GB 1207-2006: Spanningstransformators
- GB 1208-2006: Stroomtransformators
- GB 311.1-1997: Isolasiekoördinasie vir Hoë-Voltage Elektriese Toerusting
- GB 17201-2007: Gekombineerde Instrumenttransformators
- GB 1984-2003: AC Hoë-Voltage Stroombrekers
- GB/T 11022-89: Algemene Tegniese Vereistes vir Hoë Voltage Skakeltoerusting en Beheertoerusting
- DL/T 403: Tegniese Spesifikasies vir 12–40.5 kV Hoë Voltage Vakuum Stroombrekers
- IEC 56: Hoë-Voltage Wisselstroom Stroombrekers
Fabriekstoets Nakoming
- Instrumenttransformator akkuraatheid verifikasie: Verhouding, faseskuif, lasverifikasie per GB 1207-2006 en GB 1208-2006
- Stroombreker meganiese bedryftoets: Veeroplading, toe/maak volgordes, slotverifikasie soos toepaslik
- Isolasieweerstandmeting: Primêre en sekondêre stroombane
- Kragfrekwensie weerstaan spanningstoets: 42 kV, 1 minuut (soos gespesifiseer)
- Donderbuis weerstaan toets: 75 kV piek waar gespesifiseer
- Visuele en dimensionele inspeksie: Merking, naamplaat, vakmanskap, behuising seëltoestand
- Funksionele toetsing: Meteringsignaaluitset, beheerlogika, afstandsonderbreking/herstelfunksie per gekonfigureerde koppelvlak
- Tipe- en spesiaaltoetse: Soos vereis deur projekspesifikasie en toepaslike standaarde
Installasie & Afmetings
- Omtrekafmetings en monteerbesonderhede word verskaf in die dimensionele tekene wat saam met die eenheid verskaf word.
- Die meterkassie moet veilig gemonteer word met behulp van aangewese vasmaakgate en buite-graad korrosieweerstandige hardware.
- Primêre verbindinge moet gemaak word met buite-graad geïsoleerde geleiers, terminale of busverbindings volgens terreinpraktyk.
- Vereiste elektriese klaringe en veiligheidsafstande moet gehandhaaf word vir isolasiekoördinasie en veilige werking.
- Beheerbedrading en kommunikasiekabels moet deur aangewese verseëlde ingange gerouteer word om behuisingbeskermingsprestasie te handhaaf.
Bestelinligting
By die plaas van ‘n bestelling, moet die vereiste konfigurasie gespesifiseer word volgens plaaslike nutsmaatskappyvereistes, toepaslike standaarde en die projektegniese spesifikasie. Die volgende parameters moet duidelik gestel word vir tegniese bevestiging en produksievrygawe:
- Stelselspanning: 6 kV of 10 kV (toerustingklas Um 12 kV)
- Nominale stroom: 630 A of ander (spesifiseer)
- CT-konfigurasie: Primêre verhouding keuse, sekondêr 1 A of 5 A, akkuraatheidsklas, las (VA)
- PT-konfigurasie: Spanningsverhouding, akkuraatheidsklas, las (VA), en enige hulpwikkelingvereiste
- Kortsluitwaardes: Breukstroom, maakstroom, piek weerstaan, korttyd weerstaan en duur, belyn met stelsel verwagte foutvlak
- Beheerspanning: AC/DC 110 V of 220 V
- Kommunikasiekoppelvlak: GSM module of ander koppelvlak; protokolvereistes vir die nutsmaatskappy meterbestuurstelsel
- Vooruitbetaalbare funksionaliteit: Kredietbestuur integrasievereistes en afstandsonderbreking/herstel logika
- Omgewingsvereistes: Hoogte bo seevlak, temperatuurbereik, besoedelingsvlak, seismiese gradering, korrosieklas
- Behuising aanpassing: Materiaal, coating, nie-standaard afmetings, en identifikasie etiketteringvereistes
- Dokumentasie en sertifisering: Toetsertifikate, tipe-toetsverslae, en vereiste dokumenttaal
GKV’s
FAQs
Q1: Wat is die hoof toepassings van die JLSZK-12 IV meterkassie?
Die JLSZK-12 IV is ontwerp vir driefase 50 Hz mediumspanning-distribusiestelsels van 6 kV of 10 kV. Dit word wyd gebruik in landelike luglyn-distribusie, paalgemonteerde of stasiegrens-meterpunte, industriële voederafdelings, en verspreide opwekking interkonneksie-knooppunte. Die eenheid bied inkomsteverdienende metersignaaluitsette, vooruitbetaalbare lasbeheer met afstandsonderbreking of -herstel, en voederbeskerming.
Q2: Watter akkuraatheidsklasse bied die ingeboude stroom- en spanningstransformators?
Die ingeboude spanningstransformator (VT/PT) bied ‘n 0.2-klas akkuraatheid vir presiese metering, terwyl die stroomtransformator (CT) ‘n 0.2S-klas akkuraatheid lewer. Hierdie hoë-akkuraatheidsklasse verseker betroubare inkomsteverdienende meting. Die nominale las is 2×20 VA vir die PT en 2×10 VA vir die CT per wikkeling of kern, onderhewig aan bevestiging op die naamplaat.
Q3: Hoe word die stroomtransformator (CT) verhoudings vir spesifieke projekte gekies?
Die JLSZK-12 IV gebruik ‘n multi-verhouding CT binne die 5 tot 800/5 A reeks. Die sekondêre stroom is standaard 5 A, maar 1 A is op versoek beskikbaar. Spesifieke verhoudings, akkuraatheidsklasse en weerstaanvlakke moet tydens bestelling bevestig word en sal op die finale naamplaat gespesifiseer word om by die projek se nominale stroom van 630 A te pas.
Q4: Is die geïntegreerde ZW8-12 VCB geskik vir hoë kortsluitstrome?
Ja, die VCB bied hoë werkverrigting vir voederbeskerming. Die nominale kortsluitbreekstroom is beskikbaar in 12.5 kA, 16 kA, of 20 kA, afhangende van die konfigurasie. Die nominale kortsluitmaakstroom (piek) wissel tussen 31.5 kA en 40 kA, terwyl die nominale korttyd-weerstaanstroom 12.5 kA, 16 kA, of 20 kA vir 4 sekondes is, onderhewig aan naamplaatbevestiging.
Q5: Kan die beheerspanning vir die stroombreker aangepas word by bestaande stelsels?
Ja, die beheerspanning vir die oopmaak- en toemaak-stroombane kan aangepas word by u bestaande infrastruktuur, wat instandhouding vergemaklik. Die eenheid ondersteun beide AC en DC beheerspanning van 110 V of 220 V. Hierdie spesifikasie moet tydens bestelling aangedui word om te verseker dat die interne beheerkringe korrek gekonfigureer is vir u spesifieke afstandsonderbreking- en herstelbeheer-toepassings, wat roetine-instandhouding en stelselopdaterings aansienlik vergemaklik.
Q6: Waarom is die JLSZK-12 IV ideaal vir afgeleë landelike distribusie?
Die eenheid is ontwerp vir buite-installasie in ‘n enkele weerbestande behuising wat die ZW8-12 VCB, VT, en CT kombineer. Dit elimineer die behoefte aan veelvuldige los komponente en verminder installasietyd op afgeleë landelike lyne. Die ingeboude vooruitbetaalbare lasbeheerfunksies, soos afstandsonderbreking en -herstel, maak dit moontlik om dienste doeltreffend te bestuur sonder om fisies na die afgeleë paalgemonteerde meterpunt te reis.
Q7: Wanneer moet die finale tegniese spesifikasies en weerstaanvlakke bevestig word?
Alle waardes, verhoudings, akkuraatheidsklasse en weerstaanvlakke moet bevestig word deur die naamplaat voor bestelling en installasie. Aangesien die nominale stroom 630 A is en CT/PT-verhoudings aangepas kan word (bv. 10000/100 V of 5-800/5 A), is dit krities om die spesifieke konfigurasie met die vervaardiger te verifieer om te verseker dat dit by u 6 kV of 10 kV stelselvereistes pas.
