Produk Oorsig
JLSZV-6/10W is ’n buite-gebruik droë-tipe gekombineerde transformator met roestvrye staal vloeropstelling vir 6kV en 10kV middelspannings-distribusiestelsels. Dit integreer die funksies van ’n stroomtransformator (CT) en ’n spanningstransformator (PT/VT) in een enkele roestvrye staal behuising, wat betroubare stroom- en spanningseine verskaf vir hoëspannings-energiemetings in uitdagende buite-omgewings.
Hierdie produk is geskik vir 6kV en 10kV driefase wisselstroom distribusienetwerke. Dit word algemeen gebruik in substasies, industriële fasiliteite en distribusiepunte waar robuuste vloeropstelling met verbeterde korrosieweerstand vereis word. Die roestvrye staal behuising bied superieure beskerming teen weer, stof en meganiese skade terwyl dit uitstekende hitteverwydering handhaaf.

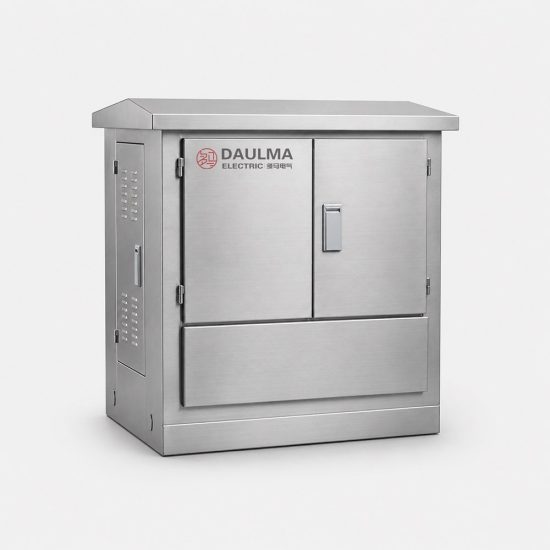

Produk Vertoning
[Produk beelde sal bygevoeg word]
Toepassingsposisie
JLSZV-6/10W word op grondvlak geïnstalleer in substasies, industriële werwe of distribusiepunte. Die roestvrye staal vloeropstelling bied verbeterde duursaamheid en korrosieweerstand vir langtermyn buite-gebruik. Die primêre terminale verbind met die driefase middelspanningskring, terwyl die sekondêre terminaalboks spanning- en stroomseine verskaf aan aktiewe energiemeters, reaktiewe energiemeters en moniteringsinstrumente.
Hoof Toepassings
- 6kV en 10kV buite distribusienetwerke wat vloerop meting vereis
- Substasies met roestvrye staal behuisingvereistes vir korrosieweerstand
- Industriële fasiliteite en kusareas wat verbeterde korrosiebeskerming benodig
- Aktiewe en reaktiewe energiemeting vir nutsinkomste fakturering
- Toepassings wat ’n wye stroomreeks van 7,5A tot 600A benodig
- Projekte wat State Grid standaard nakoming vereis (GB17201-2006)
- Distribusiepunte wat geïntegreerde CT en PT funksies in een vloerop eenheid benodig
Toepassings Gevallestudies
Toepassing Scenario 1: Substasie Werf Meting
Nutsmaatskappye plaas vloerop gekombineerde transformators in substasie werwe vir inkomste fakturering en lasmonitering. Die roestvrye staal behuising bied superieure korrosieweerstand in buite-omgewings, wat langtermyn betroubaarheid verseker sonder onderhoudsprobleme. Die vloerop ontwerp elimineer die behoefte aan verhoogde platforms, wat installasie en onderhoudsprosedures vereenvoudig.
Toepassing Scenario 2: Kus Industriële Fasiliteit
Industriële fasiliteite in kusareas benodig metering toerusting met verbeterde korrosiebeskerming. Die roestvrye staal behuising weerstaan soutnevel en vogtige toestande wat standaard behuising sou afbreek. Die wye stroomreeks van 7,5A tot 600A akkommodeer verskeie las toestande sonder dat veelvuldige metering eenhede benodig word.
Toepassings Passendheid
Geskik Vir
- Buite 6kV en 10kV metering punte wat vloerop installasie benodig
- Substasies en industriële fasiliteite met korrosieweerstand vereistes
- Kusareas en harde omgewingstoestande
- Toepassings wat roestvrye staal behuising benodig vir verbeterde duursaamheid
- Projekte wat ’n wye stroomreeks van 7,5A tot 600A benodig
- Toepassings wat State Grid standaard nakoming vereis (GB17201-2006)
- Distribusiepunte wat geïntegreerde CT en PT funksies in een eenheid benodig
Nie Aanbeveel Vir
- Paalop of verhoogde installasietoepassings
- Slegs binnenshuis kompakte skakelaartoepassings
- Toepassings wat afsonderlike CT en PT liggame benodig eerder as geïntegreerde ontwerp
- Beskerming-slegs CT toepassings waar metering akkuraatheid nie benodig word nie
- Toepassings met ruimtebeperkings wat kleiner voetspoor toerusting benodig
Installasie Toestande
- Installasie posisie: Grondvlak installasie in substasies, industriële werwe of distribusiepunte
- Omgewingstemperatuur: -15°C tot +55°C
- Maksimum hoogte bo seevlak: ≤ 4500m (geen derating benodig nie)
- Behuising materiaal: Roestvrye staal vir verbeterde korrosieweerstand
- Aarding: Verbind aardterminaal volgens plaaslike elektriese kodes en metering standaarde
- Onderhoud: Roestvrye staal behuising benodig min onderhoud in buite-omgewings
Tegniese Parameters
Die JLSZV-6/10W is ’n buite-gebruik droë-tipe gekombineerde transformator met roestvrye staal vloeropstelling vir 6kV en 10kV stelsels. Bedryfstemperatuur -15°C tot +55°C, hoogte tot 4500m, voldoen aan GB17201-2006. Kenmerke sluit in roestvrye staal behuising vir verbeterde korrosieweerstand en wye stroomreeks van 7,5A tot 600A.
Spanningstransformator Data
| Model | Genomineerde Spanning Verhouding |
Akkuraatheidsklas / Genomineerde Uitset |
Limiet Uitset |
Genomineerde Isolasie Vlak (kV) |
|---|---|---|---|---|
| JLSZV-6W | 6000/100 | 0,2 (2×20VA), 0,5 (2×50VA), 1,0 (2×80VA), 3,0 (2×200VA) | 2×400 VA | 7,2/32/60 |
| JLSZV-10W | 10000/100 | 0,2 (2×20VA), 0,5 (2×50VA), 1,0 (2×80VA), 3,0 (2×200VA) | 2×400 VA | 12/42/75 |
Stroomtransformator Data
| Genomineerde Primêre Stroom (A) |
Akkuraatheidsklas / Genomineerde Uitset |
1s Termiese Stroom (kA) |
Genomineerde Dinamiese Stroom (kA) |
|---|---|---|---|
| 7,5 – 15 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 1,0 | 2,5 |
| 20 – 50 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 2,5 | 6,3 |
| 75 – 100 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 6,3 | 16 |
| 150 – 200 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 16 | 40 |
| 300 – 400 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 40 | 100 |
| 500 – 600 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 60 | 150 |

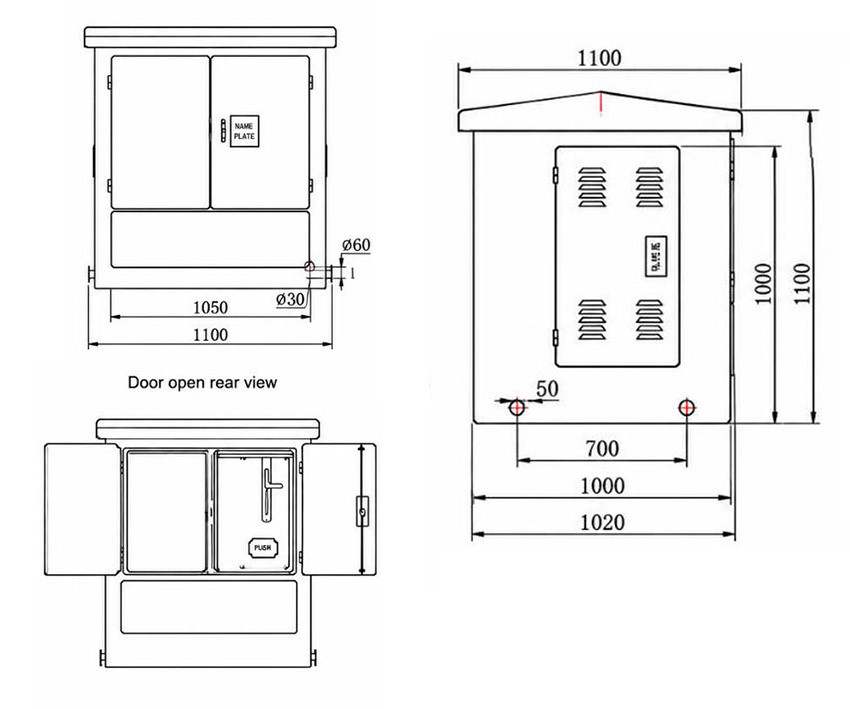

Installasie & Afmetings
Afmeting Verwysing
| Aansig | Sleutel Afmetings |
Toepassing Nota |
|---|---|---|
| Vooraansig | Wydte 1100mm; Hoogte 1100mm | Dubbel-deur ontwerp met ventilasie roosters |
| Sy-aansig | Wydte 1100mm; Liggaamshoogte 1000mm | Roestvrye staal behuising met monteerbasis |
| Interne Aansig | Wys interne uitleg na oopmaak van deure | CT en PT eenhede sigbaar binne behuising |

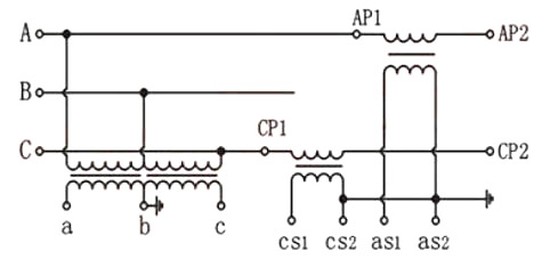

Bedradingsdiagram
[Bedradingsdiagram sal bygevoeg word]
Installasie Riglyne
- Bevestig AP1/AP2, BP1/BP2 en CP1/CP2 terminaalvolgorde voor inbedryfstelling
- CT sekondêre stroombane mag nie oopkring wees tydens bedryf nie
- PT sekondêre terminale verskaf spanning insette aan meters en moniterings toestelle
- CT sekondêre terminale verskaf stroom insette aan aktiewe en reaktiewe energiemeters
- Aarding en meterboks bedrading moet die goedgekeurde projek bedradingsdiagram volg
- Roestvrye staal behuising moet behoorlik geaard wees vir veiligheid
Standaarde Nakoming
Voldoen aan GB17201-2006 vir gekombineerde transformator metering bokse. Vir internasionale projekte moet nakoming afgelyk word met toepaslike IEC instrument transformator standaarde en plaaslike nutsmaatskappy metering reëls.
Keuse Gids
Kies volgens stelselspanning: Gebruik JLSZV-6W vir 6kV stelsels (7,2kV klas) en JLSZV-10W vir 10kV stelsels (12kV klas).
Kies volgens stroomverhouding: Bepaal CT primêre stroom volgens werklike lasstroom. Ondersteun 7,5A tot 600A primêre stroomreeks in veelvuldige segmente.
Kies volgens metering akkuraatheid: Gebruik 0,2S CT akkuraatheid vir hoër-akkuraatheid energiemeting. Gebruik 0,5S of 0,5 volgens metering spesifikasie.
Kies volgens spanningverhouding: Kies 6000/100 of 10000/100 volgens netwerkspanning en meter insetvereiste.
Bestelinligting
Wanneer u bestel, spesifiseer asseblief:
- Model: JLSZV-6W of JLSZV-10W
- Stelselspanning: 6kV of 10kV
- PT verhouding: 6000/100 of 10000/100
- CT primêre stroom: 7,5A tot 600A (spesifiseer eksakte waarde)
- CT sekondêre stroom: 5A
- CT akkuraatheidsklas: 0,2S, 0,5S, of 0,5
- PT akkuraatheidsklas: 0,2, 0,5, 1,0, of 3,0
- Hoeveelheid
Veelgestelde Vrae
FAQs
Q1: Wat is die primêre funksies van die JLSZV-6/10W gekombineerde transformator?
Die JLSZV-6/10W integreer ‘n stroomtransformator (CT) en ‘n spanningstransformator (PT/VT) in een enkele roestvrye staal behuising. Dit verskaf betroubare stroom- en spanningseine vir hoëspannings-energiemetings in 6kV en 10kV driefase wisselstroom distribusienetwerke. Dit ondersteun ‘n wye stroomreeks van 7,5A tot 600A en voldoen aan die State Grid GB17201-2006 standaard.
Q2: Hoe word die JLSZV-6/10W transformator korrek geïnstalleer en aangesluit?
Die eenheid word op grondvlak (vloerop) in substasies of distribusiepunte geïnstalleer. Die primêre terminale verbind direk met die driefase middelspanningskring. Die sekondêre terminaalboks verskaf dan die gestandaardiseerde spanning- en stroomseine aan aktiewe energiemeters, reaktiewe energiemeters en moniteringsinstrumente. Die roestvrye staal vloeropstelling verseker stabiliteit en langtermyn duursaamheid in buite-omgewings.
Q3: In watter toepassingsomgewings is die JLSZV-6/10W die mees geskik?
Hierdie transformator is ideaal vir 6kV en 10kV buite distribusienetwerke, substasies, en industriële fasiliteite. Dit is spesifiek ontwerp vir kusareas of swaar industriële omgewings wat verbeterde korrosiebeskerming benodig, danksy die superieure roestvrye staal behuising. Dit word ook gebruik vir nutsinkomste fakturering waar geïntegreerde CT en PT funksies in een kompakte vloerop eenheid vereis word.
Q4: Waarom word ‘n roestvrye staal behuising vir hierdie buite-transformator aanbeveel?
‘n Roestvrye staal behuising bied superieure beskerming teen strawwe weerstoestande, stof, en meganiese skade in uitdagende buite-omgewings. Dit verseker uitstekende hitteverwydering vir die droë-tipe komponente en bied verbeterde korrosieweerstand, wat dit ideaal maak vir langtermyn buite-gebruik in kusareas of industriële werwe waar standaard koolstofstaal behuisings vinnig sou degradeer.
Q5: Is daar spesifieke instandhoudingsvereistes vir hierdie droë-tipe gekombineerde transformator?
As ‘n droë-tipe transformator vereis dit minimale instandhouding in vergelyking met olie-gevulde eenhede, aangesien daar geen olievlakke of lekkasies is om te monitor nie. Gereelde visuele inspeksies van die roestvrye staal behuising, terminaalboks-seëls, en isolator-skoonmaak word aanbeveel om stofophoping te voorkom. Spesifieke toetsintervalle en kalibrasievereistes is onderhewig aan bevestiging deur die vervaardiger.
Q6: Kan die JLSZV-6/10W gebruik word vir hoë-akkuraatheid nutsinkomste fakturering?
Ja, die JLSZV-6/10W is spesifiek ontwerp vir aktiewe en reaktiewe energiemeting vir nutsinkomste fakturering. Dit integreer beide stroom- en spanningstransformators om presiese metings in 6kV en 10kV netwerke te lewer. Die eenheid ondersteun ‘n breë stroomreeks van 7,5A tot 600A, wat dit geskik maak vir diverse lasprofiele. Kontak die vervaardiger vir spesifieke akkuraatheidsklasse.
Q7: Wanneer is ‘n vloerop-geïnstalleerde transformator bo ‘n paalmontering verkieslik?
Vloerop-installasie word verkieslik wanneer substasies of industriële werwe ‘n hoër mate van meganiese beskerming, stabiliteit, en makliker toegang vir instandhouding en meteraflesing vereis. Die JLSZV-6/10W se roestvrye staal vloeropstelling bied ook verbeterde korrosieweerstand op grondvlak, wat dit ideaal maak vir swaar industriële omgewings of kusareas waar paalmonteerde eenhede kwesbaar is vir omgewingskade.
