Produk Oorsig
Die JLSZV2-6W en JLSZV2-10W is driefasige buite-epoksiehars gegote gekombineerde instrumenttransformators wat beide stroom- (CT) en spanningstransformasie (PT) in ’n enkele kompakte behuising integreer. Hierdie multifunksionele induksietoestelle is ontwerp vir veeleisende omgewings, insluitend hoë-altyd toepassings, en ondersteun dubbele konfigurasies—Standaard Tipe en Lasbeheer Tipe—om diverse nutsmaatmetering-, industriële energiemeting- en lasbeheerbehoeftes te bevredig.
Geskik vir 50Hz of 60Hz driefasige wisselstroom kragverspreidingstelsels met nominale spanning van 6kV of 10kV, word hierdie middelspanning instrumenttransformator gewoonlik op die hoëspanningskant van ’n verspreidingstransformator gemonteer of in ’n buitemaatmeterkabinet gehuisves. Hier koppel aktiewe en reaktiewe energiemeters direk aan die eenheid om presiese faktureringsgraad energiemeting op die middelspanningskring uit te voer. Die weerbestande ontwerp en robuuste epoksiehars inkapseling verseker betroubare werking onder harde klimaatsomstandighede.

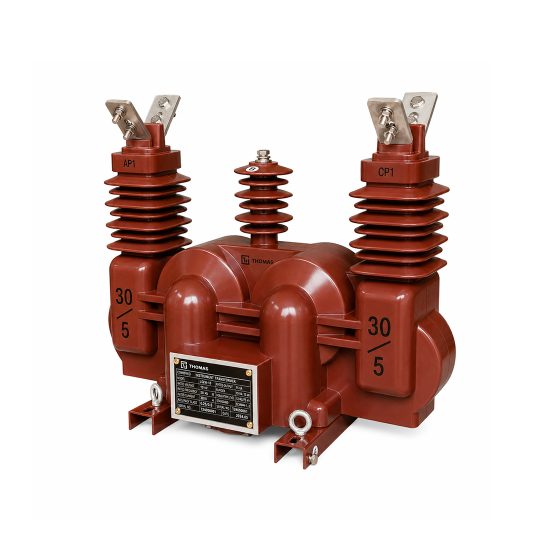

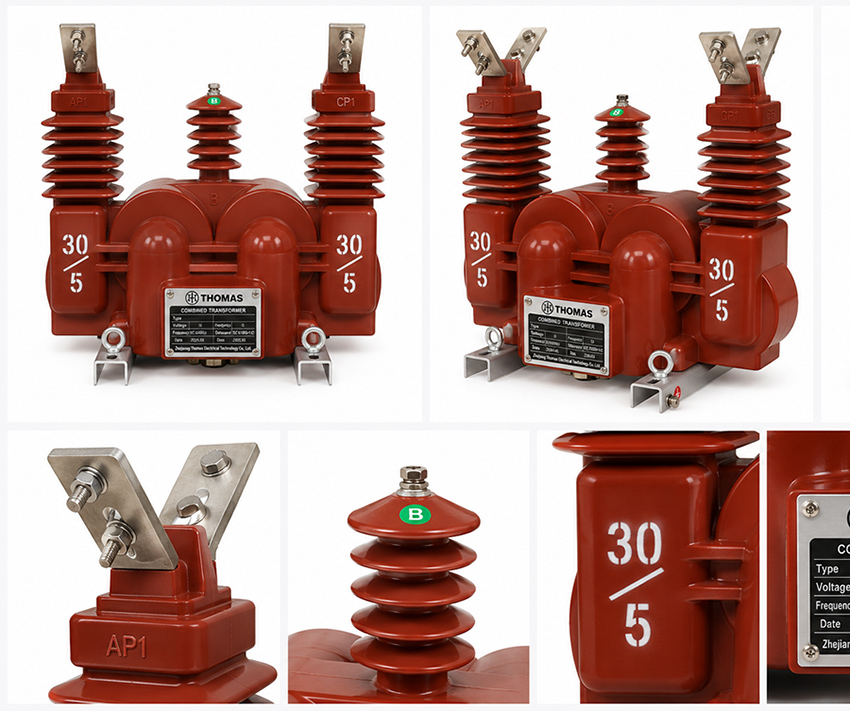

Produk Vertoning
Toepassingsposisie
Die JLSZV2-6W en JLSZV2-10W dien as kritieke komponente in die meteringsegment van 6kV en 10kV middelspanning kragverspreidingsnetwerke. Geïnstalleer op die hoëspanningskant van verspreidingstransformators of binne driefasige buitemeteringeenhede, stel hierdie instrumenttransformators die direkte verkryging van spanning- en stroomsignale moontlik vir akkurate nutsmaatmetering en inkomstemaatmeteringdoeleindes. Hul gesertifiseerde werkverrigting tot hoogtes van 4500m maak hulle ideaal vir gebruik in bergagtige streke en ander hoë-altyd ligginge waar standaardtoerusting dalk afgegradeer moet word.
Hoof Toepassings
- 6kV/10kV buitemiddelspanningsverspreidingsnetwerke
- Hoë-altyd substasies en afgeleë gebied kragstelsels
- Hoëspanning energiemeting en inkomstemaatmetering
- Buitemaatmeterkabinette en paalopgestelde installasies
- Lasbestuur en vraagkantbeheerstelsels
- Industriële verspreidingmetering met lasbeheerintegrasie
- AMR/AMI outomatiese data-insamelingtoepassings
Toepassingsgevallestudies
Toepassingsituasie 1: Hoë-altyd Nutsmaatmetering
In bergagtige streke teen hoogtes tussen 3000m en 4500m stel nutsmaatskappye gekombineerde transformators vir 10kV verspreidingspuntmetering in. Die hoë-altyd omgewing bied uitdagings soos lae atmosferiese druk, wye temperatuurswankelings en hoë humiditeit. Epoksie gegote hars isolasie bied betroubare werkverrigting sonder afgradering, weerstaan vogindringing en oppervlaksporing onder veeleisende toestande. Die geïntegreerde CT en PT ontwerp lewer stabiele uitsette vir inkomstemaatmeteringtoepassings.
Toepassingsituasie 2: Industriële Verspreidingmetering
Swaar industriële fasiliteite met 6kV interne verspreidingstelsels benodig faktureringsgraad energiemeting gekombineer met regstreekse lasmonitoring. Gekombineerde transformators koppel aan AMR/AMI metering gateways, wat gedetailleerde verbruikmonitoring en outomatiese vraagrespons moontlik maak. Die middelspanning instrumenttransformator handhaaf akkuraatheidsklas 0.2S werkverrigting tydens piekoperasies met skommelende motorlaste, wat beide nutsfakturering en industriële lasbestuurbehoeftes ondersteun.
Toepassingspassing
Geskik Vir
- 6kV/10kV middelspanning meteringtoepassings
- Hoë-altyd installasies tot 4500m sonder afgradering
- Geïntegreerde PT en CT metering in een eenheid
- Hoëspanningskant metering voor verspreidingstransformators
- Buitesubstasies in besmette of humid toestande
- AMR/AMI outomatiese meteringstelsels
- Aktiewe en reaktiewe energiemeting vir nutsinkomste
Nie Aanbeveel Vir
- Toepassings wat afsonderlike onafhanklike CT en VT installasie eerder as een gekombineerde eenheid vereis
- Beskerming-slegs CT of beskerming-slegs VT toepassings waar meteringakkuraatheid nie vereis word nie
- Hoëfrekwensie elektroniese transformator toepassings
- Stelsels bo 12kV klas sonder tegniese bevestiging
- Toepassings wat olie-ondergedompelde gekombineerde transformators vereis
- Slegs binne-installasies waar buite-gegradeerde isolasie nie nodig is nie
- Projekte waar die installasieplek nie die geïntegreerde liggaam en benaderde 71kg gewig kan ondersteun nie
Installasievoorwaardes
- Installasieposisie: Hoëspanningskant van verspreidingstransformator of buitemaatmeterkabinet
- Installasiemetode: Buite paalopgestelde, meterkabinet of substasie installasie
- Omgewingstemperatuur: -15°C tot +55°C
- Maksimum hoogte: ≤ 4500m (geen afgradering vereis)
- Aarding: Koppel aardingsklem volgens plaaslike elektriese kodes en meteringstandaarde
- Vrye ruimte: Laat ruimte oor vir primêre verbinding, sekondêre bedrading en onderhoudstoegang
Modelvariante
Die JLSZV2 reeks is beskikbaar in twee funksionele variante:
- Standaard Tipe: Geoptimaliseer vir algemene doeleindes energiemeting en stelselmonitoring met gebalanseerde akkuraatheid oor CT en PT uitsette. Geskik vir nutsmaatmetering en basiese inkomstemaatmetering in driefasige middelspanning instrumenttransformator toepassings.
- Lasbeheer Tipe: Beskik oor verbeterde CT-stabiliteit en toegewyde sekondêre wikkelings afgestem vir integrasie met lasbestuur en vraagkantbeheerstelsels, wat presiese telemetrie onder veranderlike lasomstandighede verseker. Hierdie variant ondersteun gevorderde AMR AMI meteringtransformatorfunksionaliteit en word algemeen gebruik in industriële verspreidingmetering wat lasbeheer meteringtransformatorvermoëns vereis.
Beide variante deel identiese meganiese en elektriese graderings maar verskil in interne wikkelkonfigurasie en terminaalmerking om spesifieke toepassingslogika binne middelspanning kragverspreiding en driefasige energiemetingsistelsels te ondersteun.
Tegniese Parameters
Die JLSZV2-6/10W is ’n buite epoksie gegote hars gekombineerde instrumenttransformator vir 6kV en 10kV metering. Bedryfstemperatuur -15°C tot +55°C, hoogte tot 4500m, voldoen aan GB20840.4-2015.
Spanningstransformator Data
| Model | Verhouding (V) | Isolasievlak (kV) | Akkuraatheidsklasse & Belasting | Limiet Uitset |
|---|---|---|---|---|
| JLSZV(F)-6W | 6000/100 | 7.2/32/60 | 0.2 (2×20VA), 0.5 (2×50VA), 1.0 (2×80VA), 3.0 (2×200VA) | 2×400 VA |
| JLSZV(F)-10W | 10000/100 | 12/42/75 | 0.2 (2×20VA), 0.5 (2×50VA), 1.0 (2×80VA), 3.0 (2×200VA) | 2×400 VA |
Stroomtransformator Data
| Parameter | Omvang / Waarde |
|---|---|
| Primêre Stroom (Ip) | 7.5A – 600A (kiesbare verhoudings) |
| Sekondêre Stroom | 5A (standaard) |
| Korttyd Termiese Stroom (1s) | 1.0kA – 60kA (hang af van Ip) |
| Dinamiese Weerstandstroom | 2.5kA – 100kA (hang af van Ip) |

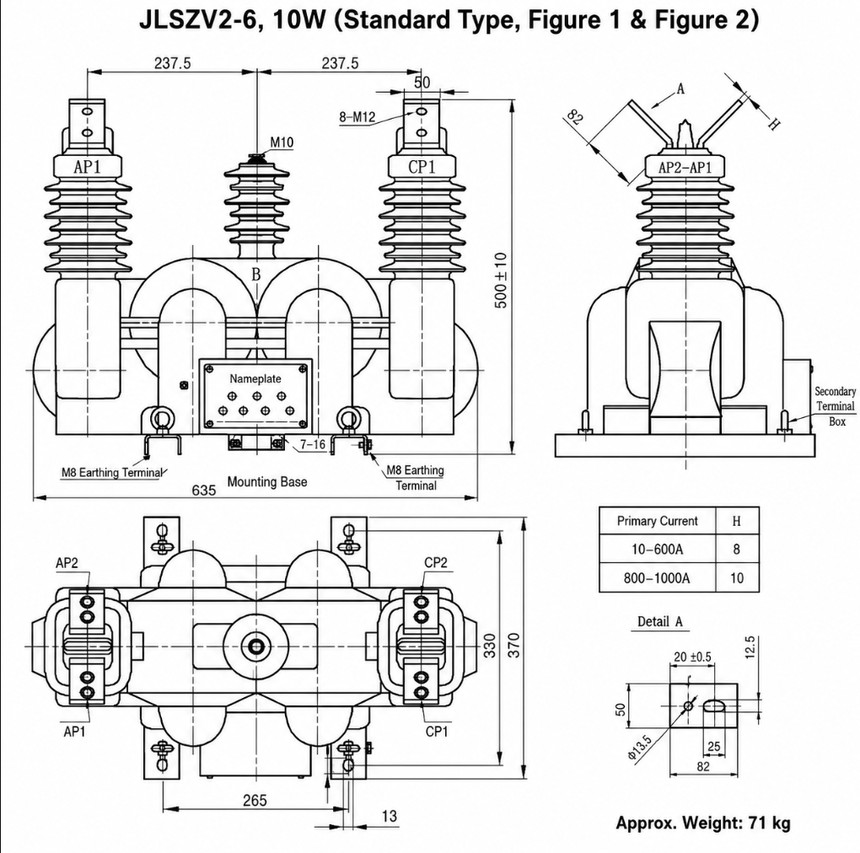

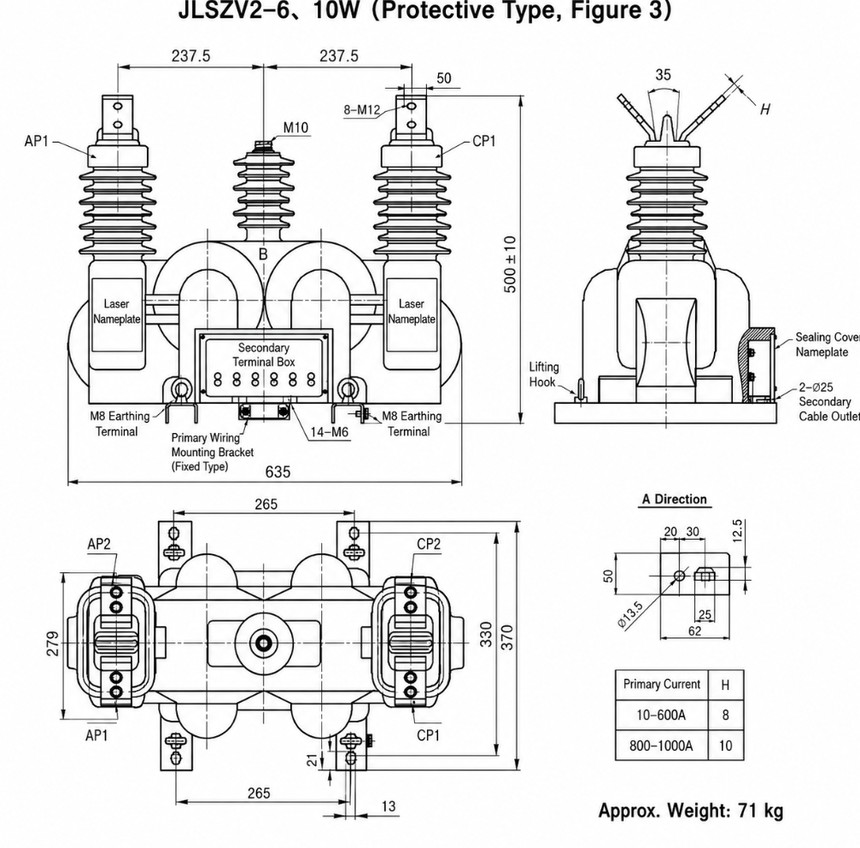

Installasie & Afmetings
Afmeting Verwysing
| Item | Verwysingswaarde |
|---|---|
| Algehele lengte verwysing | 690mm |
| Hoofbasislengte | 620mm |
| Liggaam monteer verwysing | 320mm / 405mm verwysings vanaf tekening |
| Bo-fase spasie | 225mm + 225mm verwysing |
| Algehele hoogte | 530mm verwysing |
| Sywydte verwysing | 405mm |
| Planwydte verwysing | 300mm |
| Primêre terminaal bout | M10 verwysing |
| Sekondêre kabel uitlaat | Sekondêre uitlaatboks en terminaalbedradingsarea |
| Benaderde gewig | 105kg |

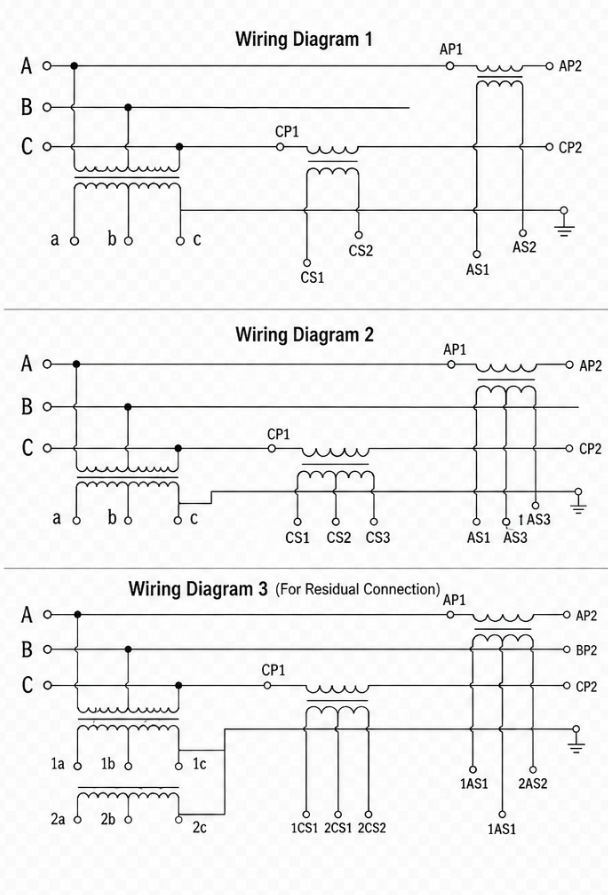

Bedradingsdiagram
Installasieriglyne
Monteer vertikaal op ’n ondersteuningsstruktuur met die verskafte basisflens. Verseker dat primêre geleiers sentraal deur al drie CT-kerns gaan. Koppel sekondêre bedrading volgens terminaaldiagram—skei metering- en beskermingskringe waar van toepassing. Aard die transformatorraam en sekondêre neutrale volgens plaaslike kodes. Vermy meganiese spanning op epoksiebehuising tydens hantering.
Standaarde Voldoening
Hierdie transformator voldoen aan:
- GB20840.4-2015: Instrumenttransformators – Deel 4: Addisionele vereistes vir gekombineerde transformators
- IEC 61869 reeks (deur verwysing)
Ontwerp en getoets vir buitegebruik met besoedelingsgraad III en impulsweerstandvermoë wat ooreenstem met stelsel BIL-vlakke.
Keusegids
Wanneer u ’n JLSZV2 model kies:
- Kies 6W vir 6kV stelsels of 10W vir 10kV stelsels.
- Kies Standaard Tipe vir basiese metering of Lasbeheer Tipe vir AMR/AMI of vraagrespons integrasie.
- Spesifiseer primêre stroom (bv. 100A, 200A) gebaseer op verwagte las.
- Kies PT-akkuraatheidsklas (0.2 vir inkomstemaatmetering, 0.5/1.0 vir monitoring).
- Bevestig CT-akkuraatheid: 0.2S/0.5S vir slim metering, 0.5 vir algemene gebruik.
Bestelinligting
Verskaf die volgende wanneer u bestel:
- Volledige modelnommer (bv. JLSZV2-10W)
- Variant: Standaard of Lasbeheer Tipe
- Primêre stroom (bv. 300A)
- PT-verhouding en akkuraatheidsklas (bv. 10000/100V, 0.2/0.5)
- CT-akkuraatheidsklas (bv. 0.2S/0.5)
- Spesiale vereistes (terminaal uitleg, verf, ens.)
