Produk Oorsig
JLSZY-35W is ‘n buite-driefase drie-komponent gekombineerde transformator vir 35kV mediumspanningsdistribusiestelsels. Dit integreer die funksies van ‘n stroomtransformator (CT) en ‘n spanningstransformator (PT/VT) in een epoksie gegote samestelling, en verskaf stroom- en spanningseine vir hoëspanningsenergiemeting in 35kV-netwerke.
Hierdie produk is geskik vir 35kV driefase wisselstroom distribusienetwerke. Dit word algemeen gebruik by buitemetingpunte, paalgemonteerde meettoerusting, kompakte substasies en gebruikerskant hoëspanningsmeetstelsels. Die produk ondersteun aktiewe en reaktiewe energiemeting deur geïntegreerde CT- en PT-sekondêre uitsette met verbeterde isolasieprestasie vir 35kV-toepassings.

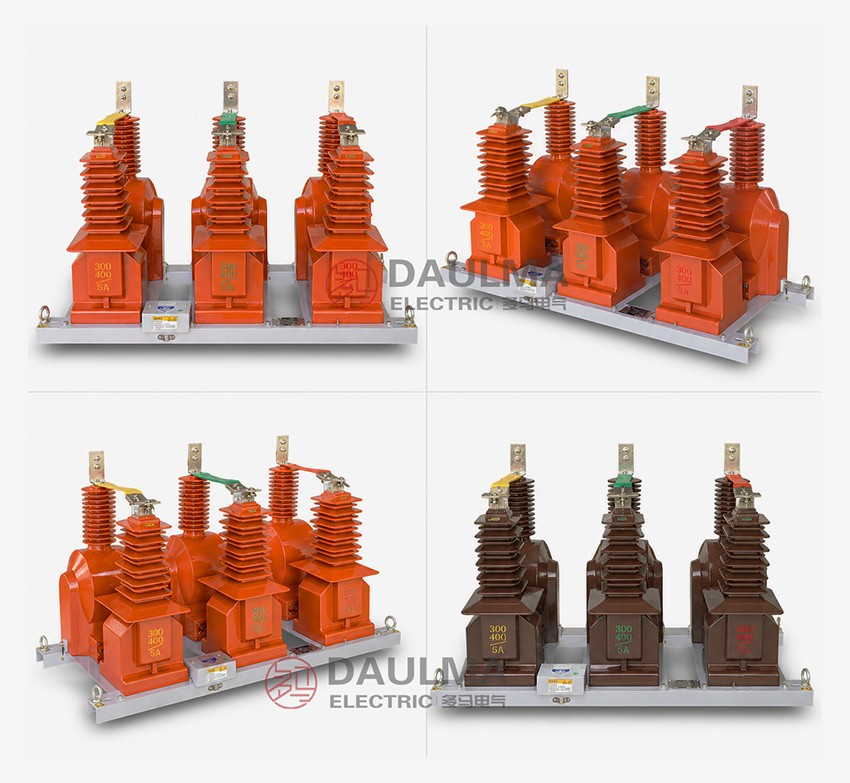

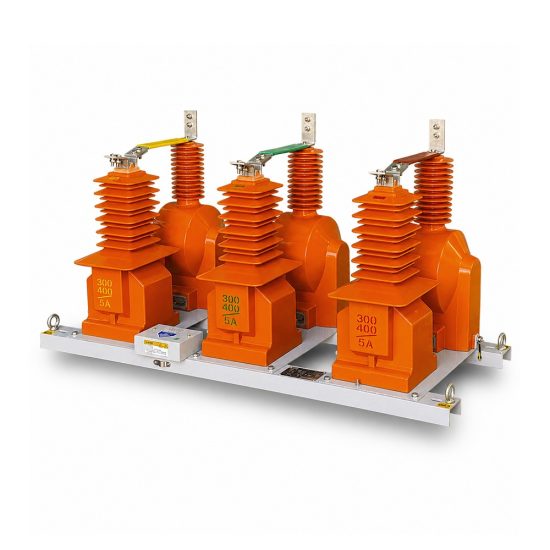

Produk Vertoning
Toepassingsposisie
JLSZY-35W word geïnstalleer by die mediumspanningsmetingpunt van ‘n 35kV-distribusieleiding. Die primêre terminale verbind met die driefase mediumspanningskring, terwyl die sekondêre terminaalboks spanning- en stroomseine verskaf aan aktiewe energiemeters, reaktiewe energiemeters en moniteringsinstrumente. Die geïntegreerde anti-resonansie toestel bied addisionele beskerming teen ferroresonansiefenomene.
Hoof Toepassings
- 35kV buitedistribusienetwerke wat driefase drie-komponent meting vereis
- 40.5kV klas hoëspanningsmeetstelsels met verbeterde isolasievereistes
- Paalgemonteerde gekombineerde transformator meetkaste vir 35kV-toepassings
- Buite meetkaste in industriële en kommersiële fasiliteite
- Aktiewe en reaktiewe energiemeting vir nutsinkomstebelasting
- Industriële gebruikermeting met hoë stroomvereistes tot 1200A
- Toepassings wat anti-resonansiebeskerming in 35kV-netwerke vereis
Toepassingsgevallestudies
Toepassingssenario 1: 35kV Industriële Distribusie Meting
Groot industriële fasiliteite met 35kV insetvoorsiening vereis akkurate energiemeting vir kostetoewysing en lasmonitering. Die driefase drie-komponent ontwerp verskaf volledige spanning- en stroommeting vir al drie fases, wat gebalanseerde meterakkuraatheid verseker. Die uitgebreide stroomreeks tot 1200A akkommodeer hoë-las industriële toepassings sonder dat veelvuldige meeteenhede benodig word.
Toepassingssenario 2: 35kV Nutsmaatskappy Substasie Meting
Nutsmaatskappye plaas gekombineerde transformatore by 35kV-distribusiesubstasies vir inkomstebelasting en lasmonitering. Die geïntegreerde anti-resonansietoestel beskerm teen ferroresonansiefenomene wat algemeen is in 35kV-netwerke met lang kabeltracés. Die verbeterde isolasiesisteem met ‘n 40.5kV gegradeerde isolasievlak verseker betroubare werking in veeleisende buite-omgewings.
Toepassingsgeskiktheid
Geskik Vir
- Buite 35kV metingpunte wat driefase drie-komponent CT- en PT-seine vereis
- Nuts- en industriële inkomstemeetstelsels vir 35kV-netwerke
- Buite paalgemonteerde meetinstallasies in 35kV-distribusiestelsels
- Kompakte substasies en buitemeetkaste vir 35kV-toepassings
- Mediumspanningsenergiemeting met hoë primêre stroomvereistes tot 1200A
- Toepassings wat anti-resonansiebeskerming in 35kV-netwerke vereis
- Projekte wat verbeterde isolasieprestasie vir 40.5kV klas stelsels vereis
Nie Aanbeveel Vir
- Slegs binnehuise kompakte skakelaartoepassings waar binnenshuise gekombineerde transformatore verkies word
- Toepassings wat afsonderlike CT- en PT-behuisinge eerder as ‘n geïntegreerde ontwerp vereis
- Slegs beskerming CT-toepassings waar meterakkuraatheid nie benodig word nie
- 6kV of 10kV stelseltoepassings (gebruik eerder JLSZY6 of JLSZY8 modelle)
- Toepassings met ruimtebeperkings wat kleiner voetspoor toerusting vereis
Installasievoorwaardes
- Installasieposisie: Buite paalgemonteer, buitemeetkas, kompakte substasie of gebruikerskant metingpunt
- Omgewingstemperatuur: -25°C tot +55°C
- Maksimum hoogte bo seevlak: ≤ 4500m (geen derating benodig nie)
- Stelselspanning: 35kV (40.5kV maksimum isolasievlak)
- Aarding: Verbind aardterminaal volgens plaaslike elektriese kodes en meetstandaarde
- Anti-resonansietoestel: Verseker behoorlike verbinding van geïntegreerde anti-resonansietoestel in neutrale kring
Tegniese Parameters
Die JLSZY-35W is ‘n buite epoksie gegote gekombineerde transformator vir 35kV-stelsels met ‘n driefase drie-komponent ontwerp. Bedryfstemperatuur -25°C tot +55°C, hoogte tot 4500m, voldoen aan GB20840.4-2015 en IEC 61869.4:2013. Kenmerke sluit ‘n geïntegreerde anti-resonansietoestel en uitgebreide stroomreeks tot 1200A in.
Spanningstransformator Data
| Gegradeerde Spanning Verhouding |
Gegradeerde Isolasie Vlak (kV) |
Akkuraatheidsklas / Gegradeerde Uitset |
Maks. Uitset |
|---|---|---|---|
| 35/√3 / 0.1/√3 / 0.1/3 kV | 40.5/95/200 | 0.2 / 3P — 3×40 VA | 600 VA |
Stroomtransformator Data
| Gegradeerde Primêre Stroom (A) |
Gegradeerde Isolasie Vlak (kV) |
Akkuraatheidsklas / Gegradeerde Uitset |
Korttyd Termiese Stroom |
Dinamiese Weerstaan Stroom |
|---|---|---|---|---|
| 5 – 600 | 40.5/95/185 | 0.2S — 3×15 VA | 80 × In | 200 × In |
| 750 – 800 | 40.5/95/185 | 0.2S — 3×15 VA | 80 kA | 200 kA |
| 1000 – 1200 | 40.5/95/185 | 0.2S — 3×15 VA | 80 kA | 200 kA |

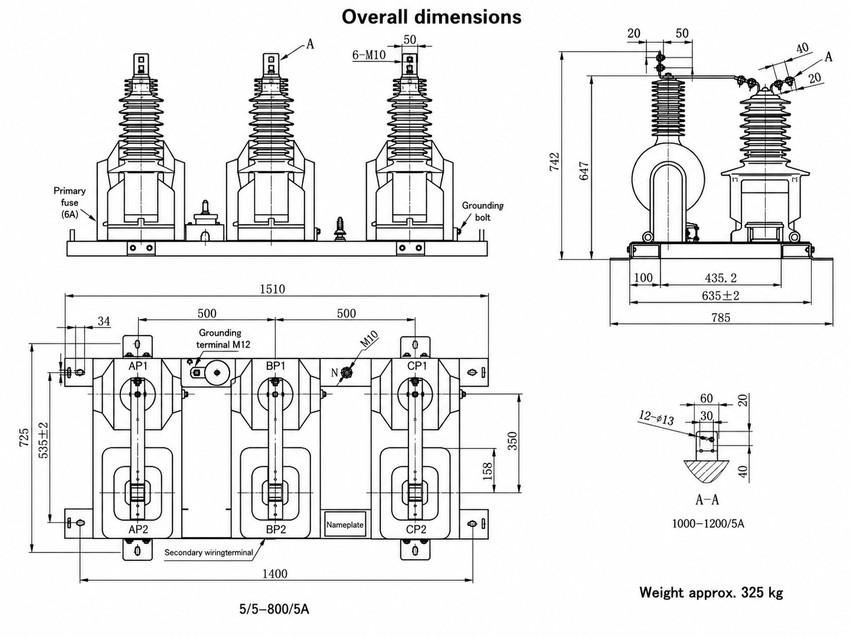

Installasie & Afmetings
Afmetingverwysing
| Model | Sleutel Afmetings |
Benaderde Gewig |
Toepassing Nota |
|---|---|---|---|
| JLSZY-35W | Lengte 1510mm; breedte 725mm; hoogte 742mm | 325kg | 35kV driefase drie-komponent ontwerp |

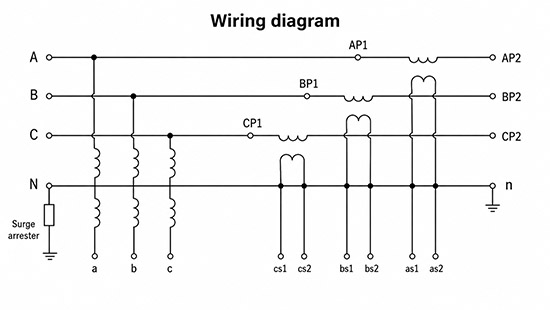

Bedradingdiagram
Installasieriglyne
- Bevestig AP1/AP2, BP1/BP2 en CP1/CP2 terminaalvolgorde voor ingebruikneming
- CT-sekondêre kringe mag nie oopkring wees tydens bedryf nie
- PT-sekondêre terminale verskaf spanninginvoer aan meters en moniteringsapparate
- CT-sekondêre terminale verskaf stroominvoer aan aktiewe en reaktiewe energiemeters
- Aarding en meetkasbedrading moet die goedgekeurde projekbedradingdiagram volg
- Verseker dat anti-resonansietoestel behoorlik in neutrale kring verbind is
Standaardnavolging
Voldoen aan GB20840.4-2015 en IEC 61869.4:2013 vir gekombineerde instrumenttransformatore. Vir internasionale projekte moet navolging afgelyk word met toepaslike IEC-instrumenttransformatorstandaarde en plaaslike nutsmaatskappy meetreëls.
Keusegids
Kies volgens stelselspanning: Gebruik JLSZY-35W vir 35kV-stelsels (40.5kV klas).
Kies volgens stroomverhouding: Bepaal CT-primêre stroom volgens werklike lasstroom. Ondersteun 5A tot 1200A primêre stroomreeks in drie segmente.
Kies volgens meterakkuraatheid: Gebruik 0.2S CT-akkuraatheid vir hoër-akkuraatheid energiemeting.
Kies volgens spanningverhouding: Kies 35/√3 / 0.1/√3 / 0.1/3 volgens netwerkspanning en meterinvoerbehoeftes.
Bestelinligting
Wanneer u bestel, spesifiseer asseblief:
- Model: JLSZY-35W
- Stelselspanning: 35kV
- PT-verhouding: 35/√3 / 0.1/√3 / 0.1/3 kV
- CT-primêre stroom: 5A tot 1200A (spesifiseer presiese waarde)
- CT-sekondêre stroom: 5A of 1A
- CT-akkuraatheidsklas: 0.2S
- PT-akkuraatheidsklas: 0.2 of 3P
- Hoeveelheid
FAQs
Q1: Wat is die toepassingspanning en stroomkapasiteit van die JLSZY-35W gekombineerde transformator?
Die JLSZY-35W is ontwerp vir 35kV mediumspanning- en 40.5kV-klas hoëspanningsdistribusienetwerke. Dit bied ‘n maksimum stroomvereiste van tot 1200A vir industriële gebruikermeting. Die toestel integreer stroom- (CT) en spanningstransformator- (PT) funksies in een epoksie-gegoten samestelling, wat verbeterde isolasieprestasie vir hierdie spanningsvlakke verseker. Vir spesifieke akkuraatheidsklasse en presiese stroomverhoudings, kontak die vervaardiger.
Q2: Watter toepassings is mees geskik vir die JLSZY-35W buitemeteringstelsel?
Hierdie gekombineerde transformator is ideaal vir 35kV buitedistribusienetwerke wat driefase-driekomponent-meting vereis. Dit word wyd gebruik by buitemetingpunte, paalgemonteerde meetkaste, kompakte substasies, en industriële fasiliteite met hoë stroomvereistes tot 1200A. Dit ondersteun beide aktiewe en reaktiewe energiemeting vir nutsinkomstebelasting en lasmonitering in kommersiële en industriële omgewings.
Q3: Waarom bevat die JLSZY-35W ‘n geïntegreerde anti-resonansietoestel?
Die geïntegreerde anti-resonansietoestel bied addisionele beskerming teen ferroresonansiefenomene wat dikwels in 35kV-netwerke voorkom. Ferroresonansie kan gevaarlike oorspanning veroorsaak wat toerusting kan beskadig. Deur hierdie funksie te integreer, verseker die JLSZY-35W stabiele werking en beskerm dit die gekoppelde metingsinstrumente en die transformator self teen onvoorsiene spanningspunte en stelselonstabiliteit.
Q4: Hoe word die primêre en sekondêre verbindings op die JLSZY-35W geïnstalleer?
Die JLSZY-35W word by die mediumspanningmetingpunt van ‘n 35kV-lyn geïnstalleer. Die primêre terminale verbind direk met die driefase mediumspanningkring. Die sekondêre terminaalboks verskaf die nodige stroom- en spanningseine aan aktiewe energiemeters, reaktiewe energiemeters en moniteringsinstrumente. Maak seker dat alle verbindings voldoen aan die spesifieke isolasievereistes vir 40.5kV-klas toerusting.
Q5: Kan die JLSZY-35W aangepas word vir unieke industriële stroomverhoudings?
Die standaard JLSZY-35W ondersteun industriële gebruikermeting met stroomvereistes tot 1200A. Vir unieke of hoër stroomverhoudings, spesifieke akkuraatheidsklasse, of pasgemaakte sekondêre lasvereistes, is die inligting onderhewig aan bevestiging. Kontak asseblief die vervaardiger met u spesifieke tegniese spesifikasies om die haalbaarheid en beskikbaarheid van pasgemaakte konfigurasies te bepaal.
Q6: Wanneer moet roetine-inspeksies vir die epoksie-gegoten isolasie van die transformator gedoen word?
Roetine-inspeksies van die epoksie-gegoten samestelling moet gedoen word tydens geskeduleerde substasie-onderhoud om krake, erosie of besoedeling te identifiseer. Aangesien die JLSZY-35W vir buite-installasies ontwerp is, is gereelde visuele inspeksies en skoonmaak van die isolasieoppervlaktes krities om flitspaadjies te voorkom. Vir spesifieke onderhoudsinterval- en toetsprosedures, kontak die vervaardiger vir die amptelike tegniese handleiding.
Q7: Is die JLSZY-35W geskik vir gelyktydige aktiewe en reaktiewe energiemeting?
Ja, die JLSZY-35W is volledig geskik vir gelyktydige aktiewe en reaktiewe energiemeting. Die geïntegreerde stroomtransformator (CT) en spanningstransformator (PT) verskaf akkurate sekondêre uitsette wat direk aan beide aktiewe en reaktiewe energiemeters gekoppel kan word. Hierdie driefase-driekomponent-ontwerp verseker volledige spanning- en stroommeting oor al drie fases, wat noodsaaklik is vir akkurate kostetoewysing en nutstariefbepaling.
