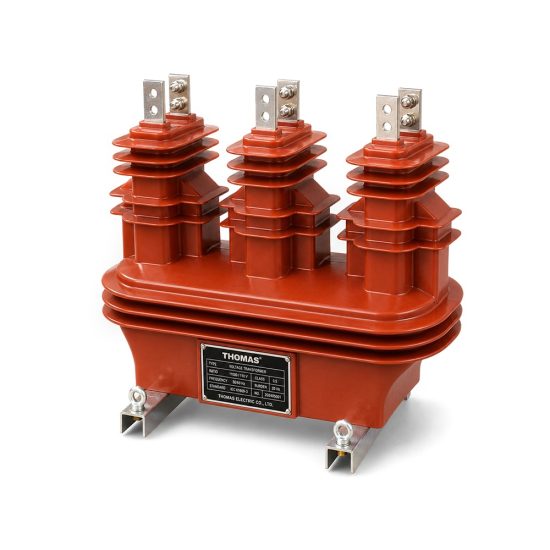

Produk Oorsig
Die JLSZY(F)-6.10W gekombineerde transformator is ’n buite silikoonrubber en epoksie gegote hars driefase drie-komponent meettoestel wat ontwerp is vir 6kV en 10kV middelspanningsdistribusiestelsels. Hierdie CT PT gekombineerde transformator integreer spanningstransformator (PT) en stroomtransformator (CT) funksies in ’n enkele eenheid met silikoonrubber isolasie, wat akkurate stroom- en spanningseine verskaf vir energiemeting en beskermingstoepassings in buite substasies en distribusienetwerke.
As ’n 6kV 10kV gekombineerde transformator met veelvuldige spanningklasopsies (7,2/32/60kV en 12/40/75kV), is die JLSZY(F)-6.10W geskik vir buite paalopstallings, kompakte substasies en industriële distribusiestelsels wat hoë-akkuraatheid meting vereis. Die silikoonrubber gekombineerde transformator ontwerp verseker uitstekende isolasieprestasie, UV-weerstand en langtermyn betroubaarheid in veeleisende buite-omgewings.
Hierdie buite meterkassie 6kV 10kV het ’n ovaalbasisontwerp met driefase drie-komponent konfigurasie, ondersteun ’n stroomreeks van 5A tot 300A en voldoen aan GB20840.4-2015 standaarde vir presisiemetingstoepassings.

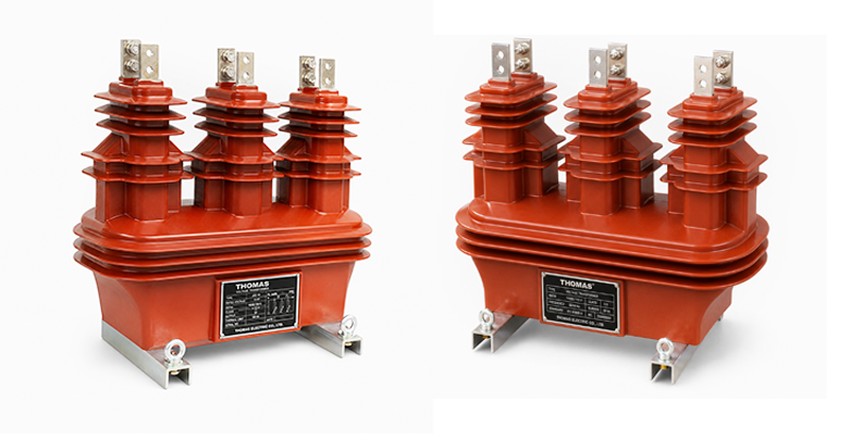

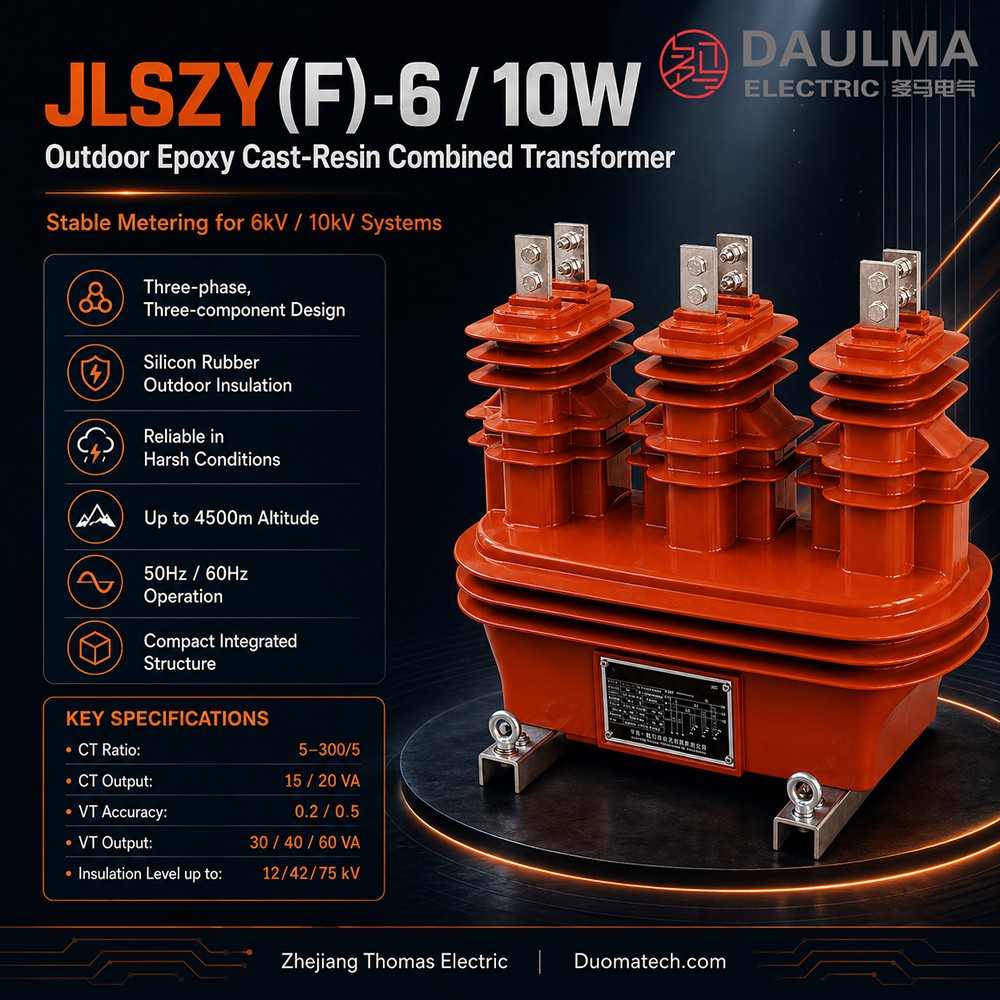

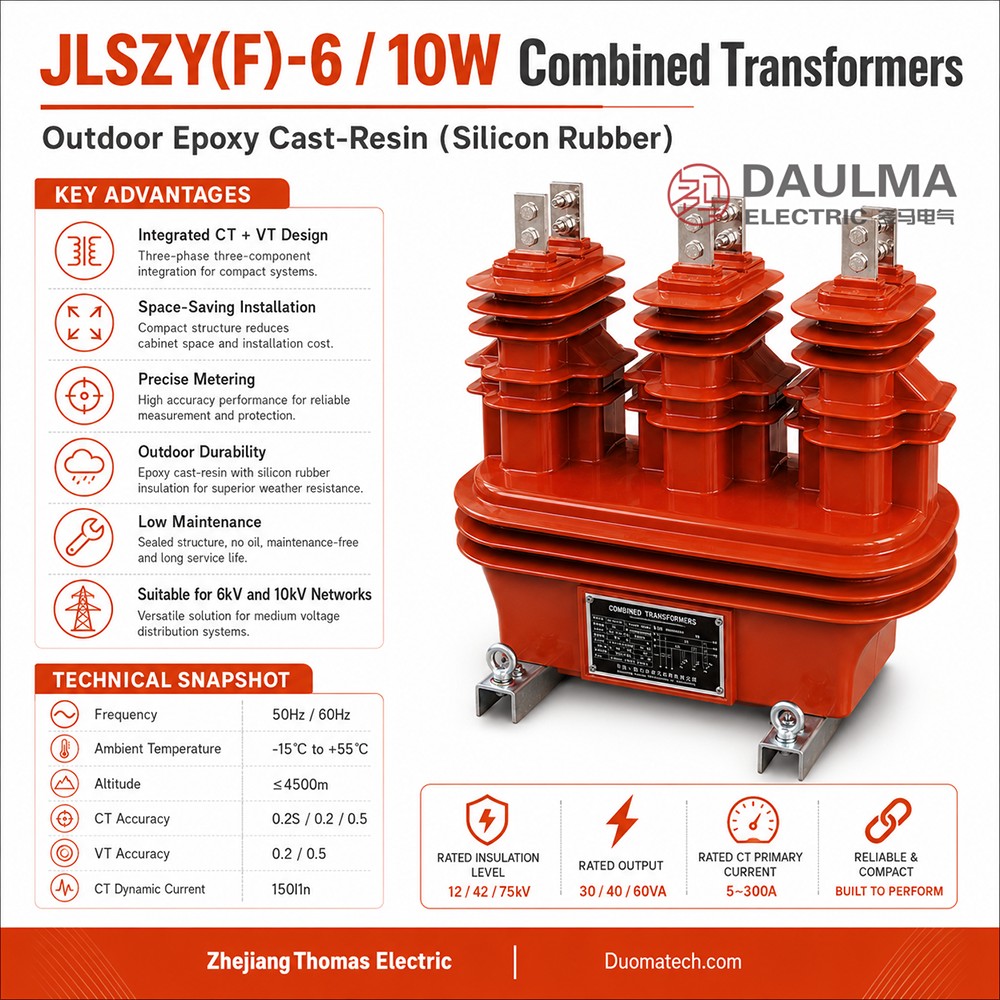

Produk Vertoning
[Produk beelde moet nog bygevoeg word]
Toepassingsposisie
Die JLSZY(F)-6.10W word buite op pale, in substasies of by distribusiepunte geïnstalleer. Die silikoonrubber en epoksie gegote hars konstruksie bied superieure beskerming teen weer, UV-straling en meganiese skade. Die primêre terminale verbind met die driefase 6kV of 10kV stroombaan, terwyl die sekondêre terminaalboks spanning- en stroomseine verskaf aan aktiewe energiemeters, reaktiewe energiemeters en moniteringinstrumente.
Hoof Toepassings
- 6kV en 10kV buite distribusienetwerke wat paalopgemonteerde meting vereis
- Kompakte substasies met geïntegreerde CT PT meting
- Industriële distribusiestelsels met 6kV of 10kV insetvoeding
- Hoë-akkuraatheid inkomstemetings vir nutsfakturering
- Beskermingsrelais toepassings wat presiese stroomseine vereis
- Buite meterkaste in harde omgewings met UV-blootstelling
- Projekte wat GB20840.4-2015-nakoming vereis
Toepassingsgevallestudies
Toepassingssenario 1: Paalopgemonteerde Distribusie Meting
Nutmaatskappye stel die JLSZY(F)-6.10W gekombineerde transformator op betonpale vir inkomstefakturering en lasmonitering in 6kV en 10kV distribusienetwerke. Die silikoonrubber isolasie bied superieure UV-weerstand en weerbeskerming in buite-omgewings met intense sonlig en temperatuurswisselings. Die driefase drie-komponent ontwerp verseker akkurate meting oor alle fases.
Toepassingssenario 2: Industriële Substasie Meting
Industriële fasiliteite met 6kV of 10kV insetvoeding vereis akkurate energiemeting vir kostetoewysing en lasmonitering. Die 6kV 10kV gekombineerde transformator ondersteun ’n stroomreeks van 5A tot 300A, wat verskillende lasvoorwaardes akkommodeer. Die ovaalbasisontwerp bied stabiele monteer en verminder die installasievoetspoor in ruimtebeperkte substasies.
Toepassingsgeskiktheid
Geskik Vir
- Buite 6kV en 10kV metingpunte wat paalopgemonteerde installasie vereis
- Kompakte substasies met geïntegreerde CT PT meting
- Industriële fasiliteite met 6kV of 10kV insetvoeding
- Toepassings wat ’n stroomreeks van 5A tot 300A vereis
- Projekte wat GB20840.4-2015-nakoming vereis
- Omgewings met hoë UV-blootstelling wat silikoonrubber isolasie vereis
- Distribusienetwerke wat driefase drie-komponent meting vereis
Nie Aanbeveel Vir
- Slegs binnehuise kompakte skakelaarinstallasies
- Toepassings wat afsonderlike CT- en PT-liggame vereis
- Slegs beskermingstoepassings waar metingakkuraatheid nie benodig word nie
- 35kV stelseltoepassings (gebruik eerder die JLSZY-35W model)
- Toepassings met ruimtebeperkings wat ’n kleiner voetspoor vereis
Installasie Voorwaardes
- Installasieposisie: Buite paalopgemonteer, substasie of distribusiepunte
- Omgewingstemperatuur: -15°C tot +55°C
- Maksimum hoogte bo seevlak: ≤ 4500m (geen derating nodig nie)
- Isolasie: Silikoonrubber en epoksie gegote hars konstruksie
- Aarding: Verbind aardterminaal volgens plaaslike elektriese kodes en metingstandaarde
- Onderhoud: Silikoonrubber konstruksie vereis minimale onderhoud in buite-omgewings
Tegniese Parameters
Die JLSZY(F)-6.10W is ’n buite silikoonrubber en epoksie gegote hars gekombineerde transformator vir 6kV en 10kV stelsels met driefase drie-komponent ontwerp. Bedryfstemperatuur -15°C tot +55°C, hoogte tot 4500m, voldoen aan GB20840.4-2015. Kenmerke sluit silikoonrubber isolasie, ovaalbasisontwerp en stroomreeks van 5A tot 300A in.
Spanningstransformator Data
| Genoemde Spanning Verhouding |
Akkuraatheid Klas |
Genoemde Uitset |
Genoemde Isolasie Vlak (kV) |
|---|---|---|---|
| 6000/√3 : 100/√3 : 100/3 | 0,2 / 0,5 | 30 VA | 7,2/32/60 |
| 10000/√3 : 100/√3 : 100/3 | 0,2 / 0,5 | 40 VA | 12/40/75 |
| 11000/√3 : 110/√3 : 110/3 | 0,2 / 0,5 | 60 VA | 12/40/75 |
Stroomtransformator Data
| Genoemde Stroom Verhouding |
Akkuraatheid Klas |
Genoemde Uitset |
1s Termiese Stroom |
Dinamiese Stroom |
Genoemde Isolasie Vlak (kV) |
|---|---|---|---|---|---|
| 5 – 300/5 | 0,2S | 15 VA | 60 × I1n | 150 × I1n | 12/42/75 |
| 5 – 300/5 | 0,2 | 15 VA | 60 × I1n | 150 × I1n | 12/42/75 |
| 5 – 300/5 | 0,5 | 20 VA | 60 × I1n | 150 × I1n | 12/42/75 |
Installasie & Afmetings

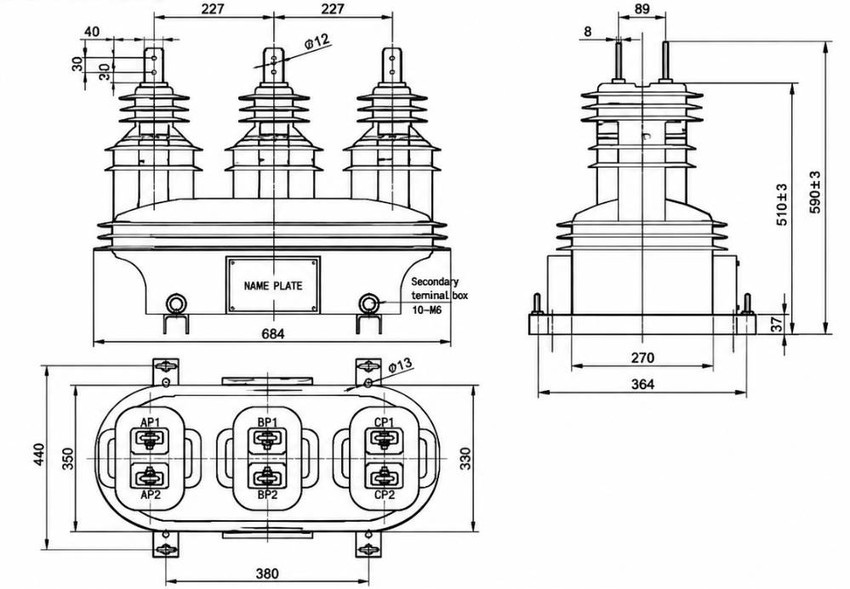

Afmetingverwysing
| Aansig | Sleutel Afmetings |
Toepassing Nota |
|---|---|---|
| Vooraansig | Wydte 684mm; Spasie 227mm | Drie isoleerders met naamplaat |
| Sy-aansig | Hoogte 510±3mm / 590±3mm; Basis 364mm | Profiel met sekondêre terminaalboks |
| Bo-aansig | Lengte 440mm; Wydte 350/330mm | Ovaalbasis met monteer gate |

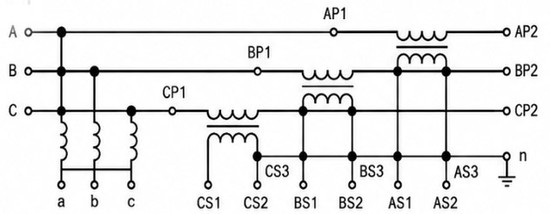

Bedradingsdiagram
[Bedradingsdiagram moet nog bygevoeg word]
Installasie Riglyne
- Bevestig AP1/AP2, BP1/BP2 en CP1/CP2 terminaalvolgorde voor in werking stelling
- CT sekondêre stroombane mag nie oopgemaak word tydens bedryf nie
- PT sekondêre terminale verskaf spanning inset aan meters en moniteringtoestelle
- CT sekondêre terminale verskaf stroom inset aan aktiewe en reaktiewe energiemeters
- Aarding en meterkassie bedrading moet die goedgekeurde projekbedradingsdiagram volg
- Silikoonrubber konstruksie moet behoorlik geaard wees vir veiligheid
Standaarde Nakoming
Die JLSZY(F)-6.10W gekombineerde transformator voldoen aan GB20840.4-2015 vir gekombineerde instrumenttransformators. Vir internasionale projekte moet nakoming afgelyk word met toepaslike IEC instrumenttransformator standaarde en plaaslike nutsmaatskappy metingreëls.
Keusegids
Kies volgens stelselspanning: Gebruik JLSZY(F)-6.10W vir 6kV stelsels (7,2kV klas isolasie) of 10kV stelsels (12kV klas isolasie).
Kies volgens stroomverhouding: Bepaal CT primêre stroom volgens werklike lasstroom. Ondersteun 5A tot 300A primêre stroomreeks.
Kies volgens metingakkuraatheid: Gebruik 0,2S CT akkuraatheid vir hoë-akkuraatheid energiemeting. PT akkuraatheid klasse sluit in 0,2 en 0,5.
Kies volgens spanningverhouding: Kies 6000/√3 : 100/√3 : 100/3, 10000/√3 : 100/√3 : 100/3, of 11000/√3 : 110/√3 : 110/3 volgens netwerkspanning en meter insetvereiste.
Bestelinligting
Wanneer u die JLSZY(F)-6.10W gekombineerde transformator bestel, spesifiseer asseblief:
- Model: JLSZY(F)-6.10W
- Stelselspanning: 6kV of 10kV
- PT verhouding: 6000/√3 : 100/√3 : 100/3, 10000/√3 : 100/√3 : 100/3, of 11000/√3 : 110/√3 : 110/3
- CT primêre stroom: 5A tot 300A (spesifiseer eksakte waarde)
- CT sekondêre stroom: 5A
- CT akkuraatheid klas: 0,2S, 0,2, of 0,5
- PT akkuraatheid klas: 0,2 of 0,5
- Installasietipe: Buite paalopgemonteer
- Hoeveelheid
GVV’s
