Produk Oorsig
Funksionele Definisie
Die JSZV12-10R reeks gekombineerde spanningstransformators is presisie elektromagnetiese instrumente wat ontwerp is vir akkurate spanningmeting, energiemeting en hulpkragvoorsiening in middelspanning wisselstroom kragstelsels. Hierdie gekombineerde transformators integreer spanningtransformasie met ingeboude hoëspannings smeltveiligheid op elke fase, deur gebruik te maak van elektromagnetiese induksie beginsels om galvanies geïsoleerde sekondêre spanningsignale te lewer wat proporsioneel is tot die primêre spanning.
Sleutelwaardes
| Item | Spesifikasie (per bestelling / naamplaat) |
|---|---|
| Stelselspanningsklas | 10 kV klas (binnenshuise skakelaars en distribusietoepassings) |
| Geskatte frekwensie | 50 Hz (60 Hz beskikbaar op versoek) |
| Geskatte spanningverhouding | 10000/100 V (meting) of 10/0.1/0.22 kV (dubbele uitset met hulpkrag) |
| Sekondêre spanninguitsette | 100 V (presisiemetings) en 220 V (hulpkrag / beheerkragtoevoer) |
| Akkuraatheidsklasse | 0.2 en 0.5 soos gespesifiseer |
| Geskatte las | 20 VA (0.2 klas), 60 VA (0.5 klas), per bestelde spesifikasie |
| Maksimum uitset | 500-600 VA (kort tyd) |
| Isolasievlak | 12/42/75 kV (Um/Ud/Up) |
| Konfigurasie | Driefase V-verbinding (twee enkelfase eenhede) met geïntegreerde smeltpenne op A, B, C fases |
| Smeltpenbeskerming | Geïntegreerde hoëspannings smeltpenne op primêre wikkelinge (A/B/C fases) met toeganklike sekondêre terminale vir onderhoud |
| Toepaslike standaarde | GB/T 20840.3-2013, GB/T 20840.4-2015, GB 311.1-2012, JJG 314-2010 |

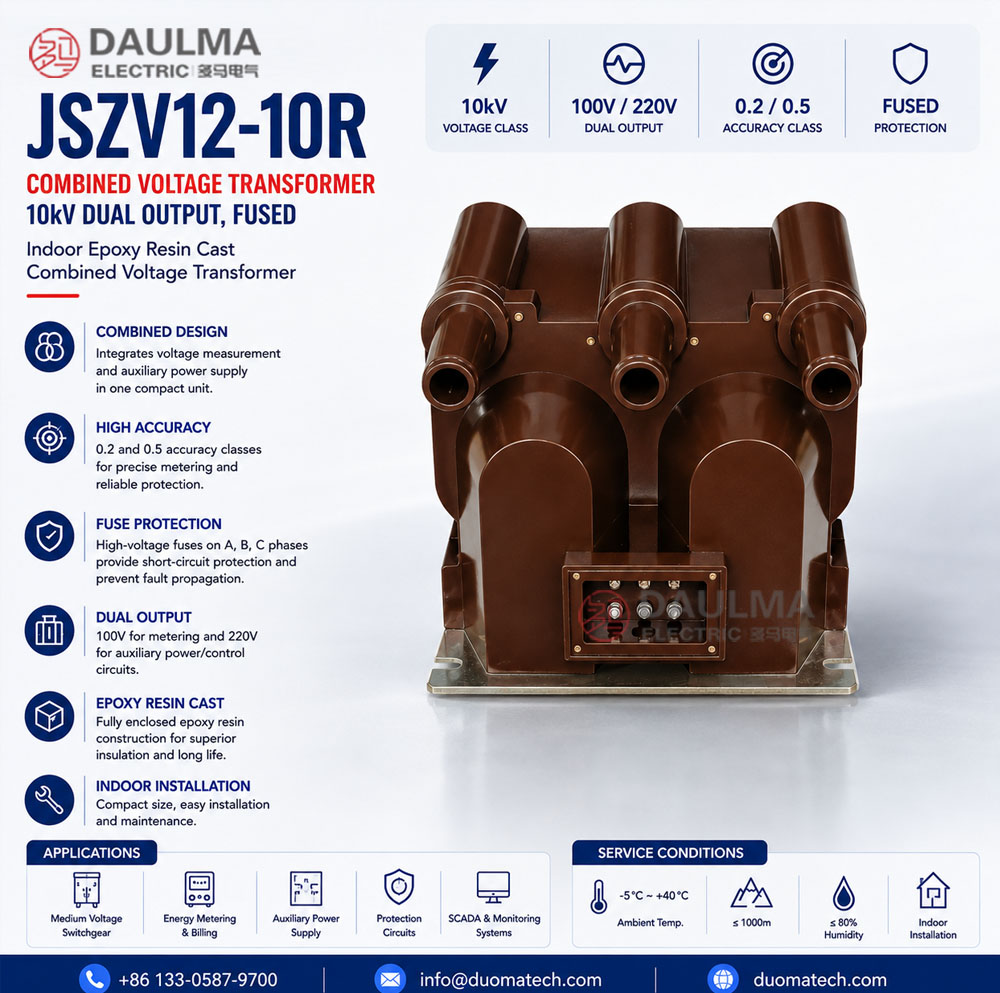

Produk Vertonings
Werkingsbeginsel
Deur Faraday se wet van elektromagnetiese induksie te gebruik, het die gekombineerde spanningstransformator kerns van hoëgraadse silikonstaal lamelle met primêre wikkelinge wat aan die stelselspanning verbind is en sekondêre wikkelinge wat gestandaardiseerde uitsetspannings lewer. Die dubbele-uitset konfigurasie verskaf 100 V vir presisiemetings en energiemeting, terwyl die 220 V uitset dien as hulpkrag vir beheerstelsels, stroombreekers en beskermingsrelais. Geïntegreerde hoëspannings smeltpenne op elke fase se primêre wikkeling verskaf kortsluitbeskerming en voorkom foutverspreiding.
Stelseltoepassingsposisie
- Middelspanningsdistribusie: 10kV binnenshuise skakelaars, distribusiepaneel en ring hoofeenhede
- Energiemetings: Inkomste-graad spanningmeting vir elektrisiteitsfaktureringstelsels
- Hulpkragvoorsiening: 220 V wisselstroom kragbron vir stroombrekerbeheer, beskermingsrelais en monitortoerusting
- Beskermingskringe: Spanningsafhanklike beskermingskemas insluitend oorspanning, onderspanning en aardefoutopsporing
- SCADA-integrasie: Spanningsmonitering en data-insameling in toesighoudende beheerstelsels
Strukturele Oorsig
Ten volle ingeslote epoksiehars gegote konstruksie met premium koudgerolde silikonstaal kerns verseker superieure isolasieprestasie, vogweerstand en langtermyn stabiliteit. Die gekombineerde ontwerp integreer dubbele sekondêre uitsette in ‘n kompakte vorm wat geskik is vir binnenshuise skakelaarsomgewings. Geïntegreerde smeltpenbeskerming op al drie fases verskaf betroubare kortsluitonderbreking met maklike smeltpenvervanging via toeganklike sekondêre terminale sonder om bedryf te beïnvloed.
Modelbenaming
Modelkode Verduideliking
- J — Gekombineerde instrumenttransformator (spanning + beskerming)
- S — Binnenshuise tipe (室内)
- Z — Gegote-hars (epoksie) geïsoleerde, ten volle ingeslote struktuur
- V — Spanningstransformatorfunksie
- 12 — Ontwerpreeks / platform iterasie
- 10 — Spanningsklas (kV)
- R — Geïntegreerde smeltpenbeskerming (熔断器)
Konfigurasie Opsies
Die JSZV12-10R is beskikbaar in verskeie spanningklas variante (10kV, 6kV, 3kV) en uitsetkonfigurasies:
- JSZV12-10R: 10kV klas met dubbele uitset (100V meting + 220V hulpkrag)
- JSZV12-6R: 6kV klas variant
- JSZV12-3R: 3kV klas variant
- JSZV-10-10R: Alternatiewe 10kV konfigurasie met enkele 100V uitset
Alle variante het geïntegreerde smeltpenbeskerming en ten volle ingeslote epoksiehars konstruksie. Keuse hang af van stelselspanningsklas en uitsetvereistes.
Diensvoorwaardes
Die JSZV12-10R reeks gekombineerde spanningstransformators is ontwerp vir binnenshuise bedryf onder normale diensvoorwaardes in middelspannings kragstelsels.
- Installasieomgewing: Slegs binnenshuise installasie
- Hoogte bo seevlak: Nie meer as 1000 m nie (hoër hoogte konfigurasies beskikbaar op ingenieursbevestiging)
- Omgewingstemperatuur: −5 °C tot +40 °C
- Relatiewe humiditeit: ≤ 80% (sonder kondensasie)
- Omgewingsvoorwaardes: Vry van korrosiewe gasse, damp of geleidende neerslae; vry van ontplofbare of brandbare media; geen geleidende stof (koolstof, metaalpartikels); geen ernstige vibrasie, meganiese skok of impak nie
Konstruksie
Konstruksieontwerp
- Struktuur: Ten volle ingeslote gekombineerde tipe vir integrasie in binnenshuise skakelaars
- Isolasie: Epoksiehars gegote isolasiesisteem met superieure diëlektriese eienskappe
- Kernmateriaal: Premium koudgerolde silikonstaal lamelle vir lae verliese en hoë akkuraatheid
- Smeltpenintegrasie: Hoëspannings smeltpenne op A, B, C fase primêre wikkelinge met gecoördineerde onderbreekvermoë
- Sekondêre terminale: Toeganklike terminaalblokke vir maklike smeltpenvervanging sonder om bedryf te beïnvloed
- Konfigurasie: Driefase V-verbinding of twee onafhanklike enkelfase eenhede
Die epoksiehars gietwerk bied stabiele isolasie-eienskappe en weerstand teen vog, besoedeling, tracking en veroudering vir langtermyn binnenshuise diens. Die geïntegreerde smeltpenontwerp voorkom foutverspreiding en verbeter stelselbetroubaarheid.
Wikkelinge & Terminaalmerking
- Primêre terminale (per fase): A / B / C (hoëspanningskant)
- Sekondêre terminale (100V meting): a / x (per fase)
- Sekondêre terminale (220V hulpkrag): a1 / x1 (waar van toepassing)
- Neutraal/aardterminaal: N of toegewyde aardpunt
Terminaalmerkings volg standaard spanningstransformator polariteitskonvensies. Onder normale bedryfsomstandighede, wanneer primêre terminaal A positief is, is sekondêre terminaal a positief (additiewe polariteit). Korrekte terminaalidentifikasie moet nagekom word om metingsakkuraatheid en beskermingskoördinasie te verseker.
Tegniese Data
Hierdie afdeling verskaf seleksie-georiënteerde tegniese data vir die JSZV12-10R reeks binnenshuise, ten volle ingeslote gekombineerde spanningstransformator met geïntegreerde smeltpenne, gebruik in 10 kV klas wisselstroom stelsels (50 Hz). Die data hieronder is bedoel vir voorlopige seleksie van spanningverhoudings, akkuraatheidsklas kombinasies, geskatte lasse en dubbele-uitset konfigurasies.
Definisies: Akkuraatheidsklas kombinasie dui beskikbare metingsakkuraatheidsgrade per uitset aan. Geskatte las (VA) is gespesifiseer per sekondêre kring. Maksimum uitset is die korttyd oorbelastingsvermoë. Isolasievlak volg Um/Ud/Up notasie per GB 311.1-2012.
Notasie: Dubbele-uitset modelle verskaf beide 100V (meting) en 220V (hulpkrag); enkele-uitset modelle verskaf slegs 100V. Aanvaarding moet gebaseer wees op naamplaat waardes en die fabriekstoetsverslag.
Data verwysing
Hulpkrag Uitset Spesifikasies (Stroombreker Beheer / Relais Toevoer)
| Tipe | Geskatte Spanning Verhouding (V) |
Akkuraatheidsklas & Geskatte Uitset (VA) |
Maks Uitset (VA) |
Geskatte Isolasie Vlak (KV) |
|||
|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 6p | ||||
| JSZW3-10 | 10000/3/100/3/100/3 | 15 | 30 | 60 | 50 | 300 | 12/42/75 |
| JSZW3-6 | 6000/3/100/3 | 7.2/32/60 | |||||
| JSZW3-3 | 3000/3/100/3 | 3.6/20/40 | |||||
Standaarde & Normatiewe Verwysings
| Standaard | Titel | Toepassing |
|---|---|---|
| GB/T 20840.3-2013 | Instrument Transformators – Deel 3: Elektromagnetiese Spanningstransformators | Primêre spanningstransformator vereistes |
| GB/T 20840.4-2015 | Instrument Transformators – Deel 4: Gekombineerde Transformators | Gekombineerde instrumenttransformator spesifieke vereistes |
| GB 311.1-2012 | Isolasie Koördinasie vir Hoëspannings Transmissietoerusting | Isolasievlak spesifikasie en koördinasie |
| JJG 314-2010 | Verifikasie Regulasie van Spanningstransformators | Akkuraatheidsverifikasie en kalibrasie prosedures |
| IEC 61869-3 | Instrument Transformators – Deel 3: Addisionele Vereistes vir Induktiewe Spanningstransformators | Internasionale spanningstransformator vereistes (verwysing) |
| IEC 61869-5 | Instrument Transformators – Deel 5: Addisionele Vereistes vir Gekombineerde Transformators | Internasionale gekombineerde transformator vereistes (verwysing) |
| GB/T 16927 | Hoëspannings Toets Tegnieke | Diëlektriese toets prosedures |
| DL/T 866 | Tegniese Spesifikasie vir Spanningstransformators in Kragstelsels | Kragstelsel toepassingsriglyne (waar van toepassing) |
Fabriekstoets Nageving
- Routine toetse per toepaslike GB/IEC vereistes (insluitend polariteit/merking verifikasie, verhouding akkuraatheid, faseverskuiwing en las akkuraatheid per gespesifiseerde klas)
- Diëlektriese toetse per isolasie koördinasie vereistes (dryfstroom weerstand, impuls weerstand per GB 311.1-2012)
- Gedeeltelike ontladingstoets waar gespesifiseer deur projekvereiste of toepaslike standaard
- Temperatuurstygingstoets om termiese prestasie te verifieer onder geskatte en maksimum las toestande
- Smeltpenkoördinasietoets om geïntegreerde smeltpen onderbreekvermoë en selektiwiteit te verifieer
- Visuele en dimensionele inspeksie insluitend merking ooreenkoms en handwerkverifikasie
- Tipe en spesiale toetse soos vereis deur projekspesifikasie of sertifiseringsowerheid
Installasie & Afmetings
Installasie Omgewings
- Omtrekafmetings en monteerbesonderhede word verskaf in die dimensionele tekeninge.
- Die gekombineerde transformator moet veilig gemonteer word met die aangewese vasmaakgate of beugelmontasie.
- Primêre verbinding kan gemaak word via busbar of boutkabelterminale afhangende van skakelaarskonfigurasie.
- Sekondêre kringe moet bedraad word na aangewese terminaalblokke met behoud van korrekte fase identifikasie.
- Voldoende klaring moet gehandhaaf word vir isolasiekoördinasie, hitteverwydering, smeltpentoeganklikheid en onderhoudstoegang.
- Smeltpenvervanging kan uitgevoer word via sekondêre terminaaltoegang sonder om die installasie te ontkoppel (per vervaardiger prosedure).
Omtrekke
Verbindingsdiagramme
Driefase V-verbinding (standaard konfigurasie):
- Twee enkelfase eenhede verbind in oop-delta (V) konfigurasie
- Verskaf driefase spanningmetingsvermoë met twee transformators
- Primêre terminale: A-N, B-N (of A-B-C vir ster-verbinding stelsels)
- Sekondêre 100V terminale: a-x (per fase)
- Sekondêre 220V terminale: a1-x1 (waar van toepassing vir hulpkrag)
Veiligheidsnotas
- Sekondêre kringe mag nooit oop gelaat word wanneer die transformator onder spanning is nie, aangesien gevaarlike hoë spanning oor oop terminale kan verskyn.
- Tydens inspeksie of onderhoud, ontkoppel primêre kringe of volg vervaardiger uitskakel/etiketteer prosedures.
- Smeltpenvervanging moet slegs uitgevoer word deur gekwalifiseerde personeel volgens vervaardiger instruksies.
- Een punt van elke sekondêre kring moet betroubaar geaard wees in ooreenstemming met GB 50150 of toepaslike plaaslike standaarde.
- Die 220V hulpkrag uitset moet beskerm word deur gepaste geskatte sekondêre stroombreekers of smeltpenne per lasvereistes.
- Alle installasie en onderhoudswerk moet voldoen aan DL 408 (Elektriese Krag Veiligheidswerk Regulasies) of plaaslike elektriese veiligheidsregulasies.
Bestelinligting
Wanneer ‘n bestelling geplaas word, moet die vereiste konfigurasie gespesifiseer word volgens die plaaslike netwerkvereistes, toepaslike standaarde en projek tegniese spesifikasie. Die volgende parameters moet duidelik gestel word vir tegniese bevestiging en produksievrygawe:
Seleksie Riglyne
- Stelselspanningsklas (10kV, 6kV of 3kV)
- Spanningverhouding (primêre/sekondêre spannings)
- Uitsetkonfigurasie (dubbele 100V+220V of enkele 100V)
- Akkuraatheidsvereistes (0.2 of 0.5 klas)
- Geskatte las (VA) per sekondêre kring
- Verbindingskonfigurasie (V-verbinding of enkelfase)
- Isolasievlak (indien nie-standaard)
- Smeltpenwaardering (indien spesifieke koördinasie vereis word)
Vir toepassings met uitgebreide temperatuurbereik, hoër hoogte bedryf, verbeterde korrosiebeskerming, spesifieke smeltpenkoördinasie of spesiale sertifikate, spesifiseer vereistes tydens bestelling. Aangepaste konfigurasies vereis tegniese ooreenkoms en finale datasblad bevestiging voor produksie.
Aanpassingsopsies
Beskikbaar op versoek:
- Uitgebreide temperatuurbereik: Bedryf buite −5°C tot +40°C standaard bereik
- Aangepaste spanningverhoudings: Nie-standaard primêre of sekondêre spannings
- Verbeterde omgewingsbeskerming: Konformele laag of spesiale seël vir korrosiewe omgewings
- Alternatiewe uitsetkonfigurasies: Aangepaste sekondêre spanning of las kombinasies
- Spesifieke smeltpenkoördinasie: Aangepaste smeltpenwaarderings vir projekbeskermingskemas
- Hoë hoogte bedryf: Verbeterde isolasie vir installasies bo 1000m hoogte
FAQs
Q1: Wat is die geskatte frekwensie en stelselspanningsklas van die JSZV12-10R?
Die JSZV12-10R reeks gekombineerde spanningstransformators is ontwerp vir ‘n geskatte frekwensie van 50 Hz, met 60 Hz beskikbaar op versoek. Die stelselspanningsklas is 10 kV, wat dit geskik maak vir binnenshuise skakelaars en middelspanning distribusietoepassings. Die isolasievlak word gespesifiseer as 12/42/75 kV (Um/Ud/Up), wat voldoen aan GB/T 20840.3-2013 en GB 311.1-2012 standaarde.
Q2: Hoe verskaf die dubbele-uitset konfigurasie beide meting en hulpkrag?
Die JSZV12-10R bied ‘n dubbele-uitset konfigurasie met twee gestandaardiseerde sekondêre spanningsvlakke. Die 100 V uitset lewer presisiemetings- en energiemetingseine met akkuraatheidsklasse van 0.2 (20 VA) of 0.5 (60 VA). Die 10/0.1/0.22 kV verhouding verskaf ‘n addisionele 220 V uitset wat dien as hulpkrag vir beheerstelsels, stroombreekers en beskermingsrelais, met ‘n maksimum korttyd-uitset van 500-600 VA.
Q3: Watter ingeboude beskermingsmeganismes beskerm teen hoëspanningfoute?
Elke fase (A, B, en C) van die JSZV12-10R is toegerus met geïntegreerde hoëspannings smeltveiligheid op die primêre wikkelinge. Hierdie smeltpenne bied kritieke beskerming teen oorstroming en kortsluiting binne die transformator. Die sekondêre terminale is toeganklik ontwerp om instandhouding en vervanging van komponente te vergemaklik sonder om die hele eenheid te demonteer.
Q4: Watter toepassings en konfigurasies is geskik vir hierdie transformator?
Die JSZV12-10R is ontwerp vir middelspanning wisselstroom kragstelsels, spesifiek vir binnenshuise skakelaars en distribusietoepassings. Dit gebruik ‘n driefase V-verbinding konfigurasie wat bestaan uit twee enkelfase eenhede. Die toestel is ideaal vir akkurate spanningmeting, energiemeting en die voorsiening van hulpkrag in substasies waar galvaniese isolasie en presisie-instrumentasie vereis word.
Q5: Hoe word akkuraatheidsklasse en lasvereistes gespesifiseer?
Die JSZV12-10R is beskikbaar in akkuraatheidsklasse 0.2 en 0.5 soos gespesifiseer deur die gebruiker. By die 0.2 klas is die geskatte las 20 VA, terwyl die 0.5 klas ‘n geskatte las van 60 VA ondersteun. Die maksimum uitset vir kort tydperiodes wissel tussen 500-600 VA. Spesifieke lasvereistes moet by bestelling of op die naamplaat bevestig word om aan projekspesifikasies te voldoen.
Q6: Watter industriestandaarde en toetse word nagekom?
Die JSZV12-10R reeks voldoen aan verskeie Chinese nasionale en industrie standaarde, insluitend GB/T 20840.3-2013 vir instrumenttransformators, GB/T 20840.4-2015, GB 311.1-2012 vir isolasiekoördinasie, en JJG 314-2010 vir meetinstrumente. Hierdie voldoening verseker dat die toestel geskik is vir presisie-toepassings in gekwalifiseerde kragstelsels. Vir addisionele sertifiseringsinligting, kontak die vervaardiger.
Q7: Kan die eenheid aangepas word vir 60 Hz stelsels?
Ja, hoewel die standaard geskatte frekwensie 50 Hz is, is die JSZV12-10R beskikbaar vir 60 Hz toepassings op versoek. Aangesien frekwensie ‘n kritieke parameter is wat kernversadiging en akkuraatheidsklasse beïnvloed, moet 60 Hz spesifiek by bestelling aangedui word. Kontak die vervaardiger vir bevestiging van tegniese aanpassings en leidings tye vir nie-standaard frekwensiekonfigurasies.
