Produk Oorsig
Die JSZW2-10W spanningstransformator is ‘n buitelug epoksiehars gegote tipe meettoestel ontwerp vir 10kV mediumspanningsverspreidingsisteme. Hierdie driefase spanningstransformator het gevorderde epoksiehars isolasietegnologie, wat uitstekende weerstand teen weerstoestande en betroubare werking in harde buitelugomgewings bied.
Die JSZW2-10W lewer presiese spanningmeting vir beskermings- en meteringtoepassings met verskeie akkuraatheidsklasse (0.2, 0.5, 1) en nominale uitsette (60-240VA) beskikbaar. Die epoksiehars gegote konstruksie verseker onderhoudsvrye werking terwyl dit superieure isolasieprestasie bied met ‘n 7.2/32/60kV isolasievlak. Kompakte ontwerp met ‘n gewig van 75kg vereenvoudig installasie en verminder strukturele ondersteuningsvereistes.

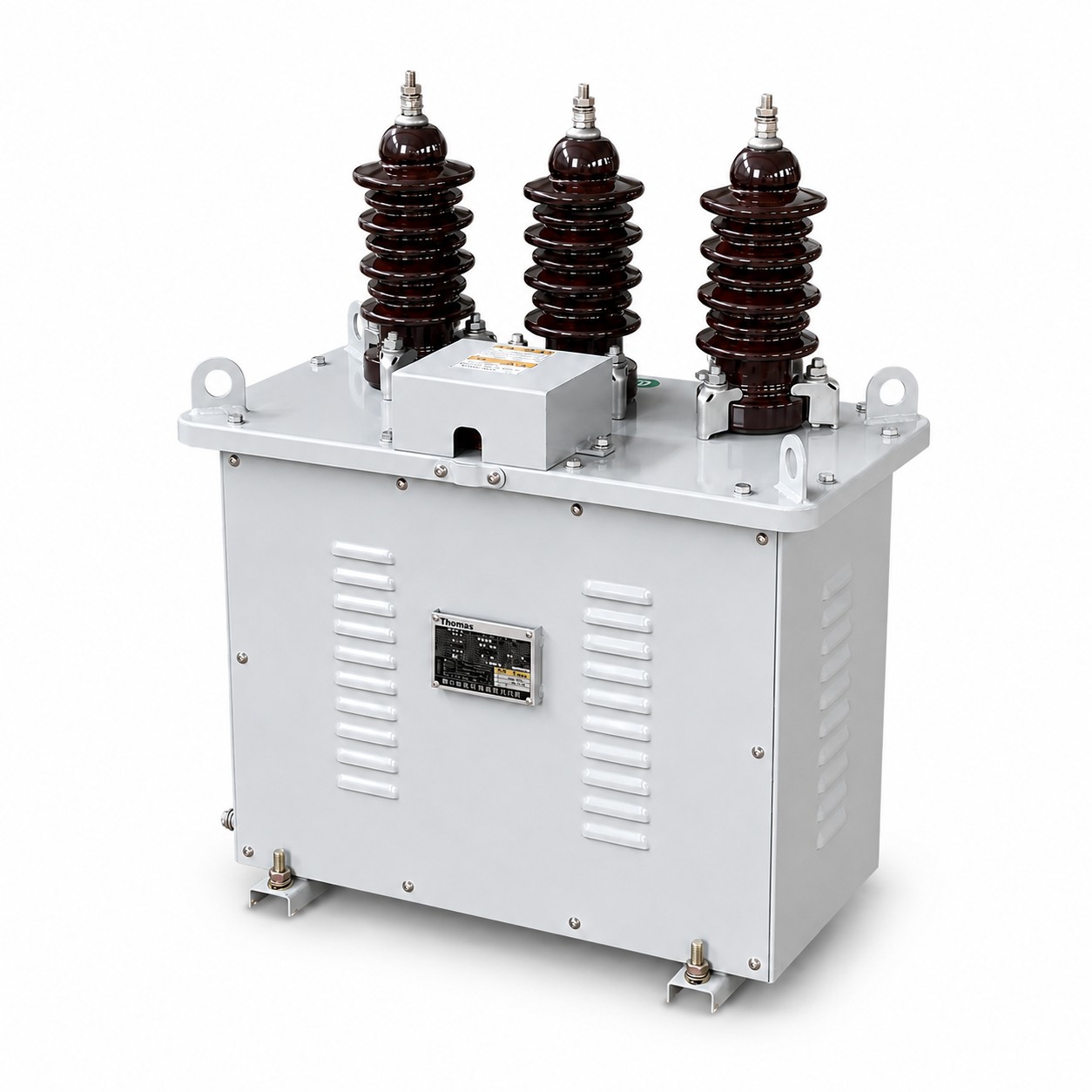

Produk Vertoning
Toepassingsposisie
Die JSZW2-10W word geïnstalleer in buitelugskakelaars, substasies en verspreidingsnetwerke waar betroubare spanningmeting vereis word. Die epoksiehars isolasie bied uitstekende vogweerstand en UV-beskerming vir langtermyn buitelugwerking. Die driefase ontwerp met ster-gekoppelde primêre en sekondêre wikkelings verseker gebalanseerde spanningmeting oor alle fases.
Hoof Toepassings
- 10kV buitelugverspreidingsnetwerke
- Substasies wat spanningmeting benodig
- Industriële fasiliteite met mediumspanningsvoorsiening
- Beskermingsrelais spanning inset
- Kragkwaliteit monitering en metering
- Aardfout opsporing toepassings
Toepassings Gevallestudies
Toepassing Scenario 1: Substasie Spanningmeting
Elektrisiteitsmaatskappye gebruik die JSZW2-10W epoksiehars spanningstransformator in 10kV substasies vir beskermingsrelais inset en energiemetering. Die driefase ontwerp bied gebalanseerde spanningseine oor alle fases, terwyl die epoksiehars isolasie betroubare werking in buitelugomgewings sonder onderhoudsvereistes verseker.
Toepassing Scenario 2: Industriële Mediumspanningsmetering
Industriële fasiliteite met 10kV insetvoorsiening benodig akkurate spanningmeting vir kragkwaliteitmonitering en beskermingskoördinasie. Die JSZW2-10W bied verskeie akkuraatheidsklasse (0.2, 0.5, 1) om verskillende meetvereistes te voldoen, met nominale uitsette tot 240VA vir verskeie lasverhoudings.
Toepassingsgeskiktheid
Geskik Vir
- Buitelug 10kV spanningmeting
- Substasies met beskermingsrelais vereistes
- Industriële fasiliteite met mediumspanningsvoorsiening
- Kragkwaliteit monitering toepassings
- Aardfout opsporing stelsels
- Omgewings wat onderhoudsvrye werking benodig
Nie Aanbeveel Vir
- Slegs binnehuise kompakte skakelaarstoepassings
- Stroommetingstoepassings (gebruik CT eerder)
- Hoëspanningsisteme bo 12kV (gebruik hoërspanningsklas modelle)
- Toepassings wat olie-ondergedompelde ontwerp vir spesifieke isolasievereistes benodig
Installasie Voorwaardes
- Installasie posisie: Buitelugskakelaars, substasies of verspreidingspunte
- Omgewingstemperatuur: -5°C tot +40°C
- Hoogte bo seevlak: ≤ 1000m (standaard), hoër hoogte op versoek beskikbaar
- Isolasie: Epoksiehars gegote
- Frekwensie: 50Hz of 60Hz
- Aarding: Koppel neutrale terminaal volgens plaaslike elektriese kodes
- Onderhoud: Minimale onderhoud benodig (epoksiehars ontwerp)
Tegniese Parameters
Die JSZW2-10W is ‘n buitelug epoksiehars gegote spanningstransformator vir 10kV stelsels. Bedryfstemperatuur -5°C tot +40°C, voldoen aan GB20840.3-2013 en IEC61869-3:2011. Het epoksiehars isolasie, driefase ontwerp en verskeie akkuraatheidsklasse.
VT Data – Standaard
| Nominale Spanning Verhouding (kV) |
Akkuraatheid Klas |
Nominale Uitset (VA) |
Maksimum Uitset (VA) |
Isolasievlak (kV) |
|---|---|---|---|---|
| 10000/√3 : 100/√3 : 100/3 | 0.2 | 60 | 600 | 7.2/32/60 |
| 0.5 | 150 | |||
| 1 | 240 |
Installasie

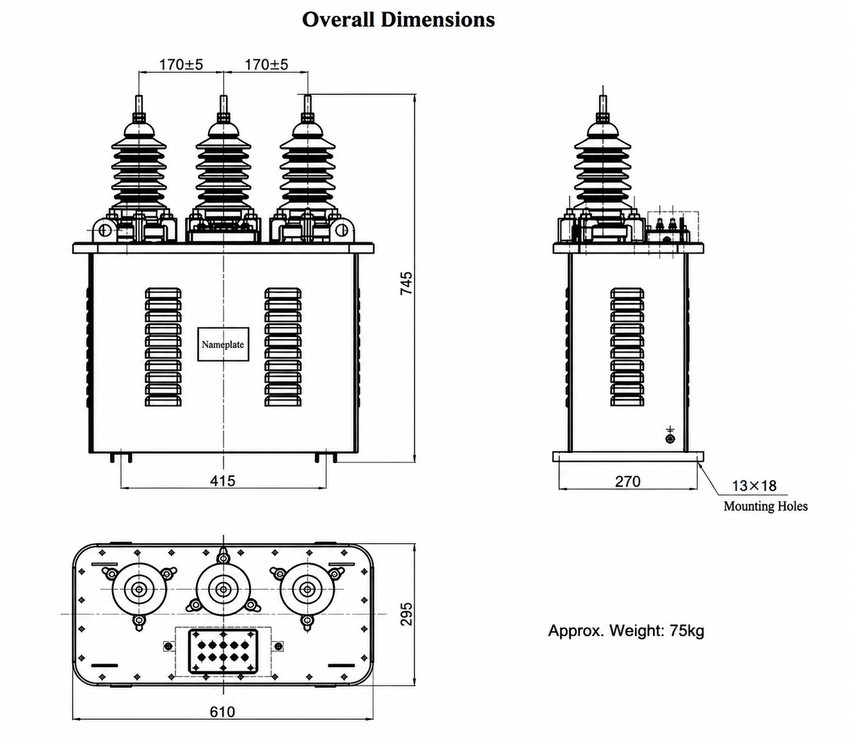

Dimensie Verwysing
| Aansig | Sleutel Afmetings |
Toepassing Nota |
|---|---|---|
| Vooraansig | Hoogte 745mm; Breedte 415mm | Drie isoleerders met 170±5mm spasie |
| Sy-aansig | Diepte 270mm | Monteer gate 13x18mm |
| Bo-aansig | Lengte 610mm; Breedte 245mm | Drie HV terminale en terminaalblok |
Gewig: Ongeveer 75kg

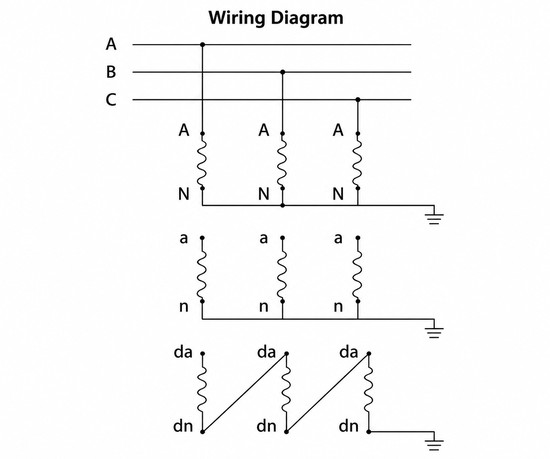

Bedrading Diagram
Installasie Riglyne
- Installeer in buitelugskakelaars of substasie met voldoende ventilasie
- Koppel primêre terminale A, B, C aan driefase stelsel
- Koppel neutrale terminaal N aan stelselgrond
- Sekondêre terminale verskaf spanninguitset na meters en beskermingstoestelle
- Verseker behoorlike aarding van sekondêre stroombaan neutrale punt
- Verifieer spanningverhouding stem ooreen met stelselvereistes voor ingebruikstelling
- Kontroleer isolasieweerstand voor aktivering
Epoksiehars Eienskappe
Die JSZW2-10W inkorporeer gevorderde epoksiehars tegnologie insluitend:
- Uitstekende vogweerstand vir buitelugwerking
- UV-beskerming vir langtermyn weerblootstelling
- Superieure isolasieprestasie met 7.2/32/60kV vlak
- Onderhoudsvrye konstruksie wat periodieke inspeksie uitskakel
Standaarde
Die JSZW2-10W epoksiehars spanningstransformator voldoen aan GB20840.3-2013 en IEC61869-3:2011 vir spanningstransformators, wat verseker dat dit versoenbaar is met beide Chinese en internasionale standaarde vir mediumspanningsmetingstoepassings.
Keusegids
Kies volgens stelselspanning: JSZW2-10W is ontwerp vir 10kV stelsels met 7.2/32/60kV isolasievlak.
Kies volgens akkuraatheidsklas: Gebruik 0.2 vir hoë-presisie metering, 0.5 vir standaard metering, of 1 vir algemene meting.
Kies volgens nominale uitset: Kies nominale uitset (60-240VA) gebaseer op gekoppelde lasvereistes.
Bestelinligting
Wanneer u die JSZW2-10W epoksiehars spanningstransformator bestel, spesifiseer asseblief:
- Model: JSZW2-10W
- Stelselspanning: 10kV
- Akkuraatheidsklas: 0.2, 0.5, of 1
- Nominale uitset: 60, 150, of 240 VA
- Frekwensie: 50Hz of 60Hz
- Installasietipe: Buitelug
- Hoeveelheid
Vrae en Antwoorde
FAQs
Q1: Wat is die isolasievlakke en akkuraatheidsklasse vir die JSZW2-10W?
Die JSZW2-10W beskik oor ‘n isolasievlak van 7.2/32/60kV, wat betroubare prestasie in 10kV mediumspanningstelsels verseker. Dit bied veelvuldige akkuraatheidsklasse, spesifiek 0.2, 0.5 en 1, om aan presiese metering- en beskermingsvereistes te voldoen. Die nominale uitsette wissel van 60VA tot 240VA, wat buigsaamheid bied vir verskeie sekondêre lastoestande terwyl hoë metingsgetrouheid behou bly.
Q2: Watter toepassings is geskik vir die JSZW2-10W buitelugspanningstransformator?
Hierdie driefasetransformator is ideaal vir 10kV buitelugverspreidingsnetwerke, substasies en industriële mediumspanningsfasiliteite. Dit is spesifiek ontwerp vir beskermingsrelais-spanningstinsette, kragkwaliteitmonitering, energiemetering en aardfoutopsporing. Die ster-gekoppelde primêre en sekondêre wikkelings verseker gebalanseerde spanningsmeting oor alle fases in harde buitelugomgewings.
Q3: Waarom vereis die JSZW2-10W minimale instandhouding in buitelugomgewings?
Die JSZW2-10W gebruik gevorderde epoksiehars-gegotte isolasietegnologie, wat superieure vogweerstand en UV-beskerming bied. Hierdie robuuste konstruksie voorkom omgewingsdegradasie en verseker onderhoudsvrye werking oor sy lewensduur. In teenstelling met oliegevulde alternatiewe, elimineer die soliede epoksiehars-gietwerk die risiko van lekkasies en verwyder die behoefte aan gereelde vloeistofvlakkontroles of diëlektriese toetsing.
Q4: Hoe vereenvoudig die kompakte ontwerp van die JSZW2-10W installasie?
Die transformator beskik oor ‘n kompakte ontwerp met ‘n totale gewig van slegs 75kg. Hierdie relatief ligte gewig verminder strukturele ondersteuningsvereistes vir buitelugskakelaars en substasies aansienlik. Die hanteerbare massa laat makliker hantering en montering op standaard ondersteuningsstrukture toe, wat sodoende die installasieproses stroomlyn en algehele siviele en strukturele ingenieurskoste verminder.
Q5: Kan die JSZW2-10W gekies word vir verskillende sekondêre lasvereistes?
Ja, die JSZW2-10W bied veelsydige keuse-opsies om wisselende sekondêre laste te akkommodeer. Dit is beskikbaar met nominale uitsette wat wissel van 60VA tot 240VA. Elektriese ingenieurs kan die toepaslike uitsetgradering kies gebaseer op die spesifieke gekoppelde las van meteringtoestelle en beskermingsrelais, wat optimale prestasie verseker en spanningsdalingprobleme in die sekondêre stroombaan voorkom.
Q6: Is die JSZW2-10W-wikkelings gekonfigureer vir gebalanseerde driefasemeting?
Ja, die JSZW2-10W beskik oor ‘n driefase-ontwerp met ster-gekoppelde primêre en sekondêre wikkelings. Hierdie spesifieke konfigurasie verseer hoogs gebalanseerde en akkurate spanningsmeting oor al drie fases gelyktydig. Dit is besonder voordelig vir aardfoutopsporingstoepassings en bied stabiele, betroubare spanningseine aan beskermingsrelais en meteringtoerusting in 10kV mediumspanningsverspreidingstelsels.
Q7: Wanneer kan ek aflewering verwag en watter sertifiserings is beskikbaar?
Spesifieke afleweringstye en presiese derde-party sertifiseringsdetails word nie eksplisiet in die standaard produkopsomming verskaf nie. Vir akkurate leidings, tipe toetsverslae en spesifieke voldoensertifikate wat relevant is vir u streeksnetwerk-kodes, kontak asseblief die vervaardiger direk. Hierdie besonderhede is onderhewig aan bevestiging gebaseer op u spesifieke bestellingvolume en projekvereistes.
