Produk Oorsig
Funksionele Definisie

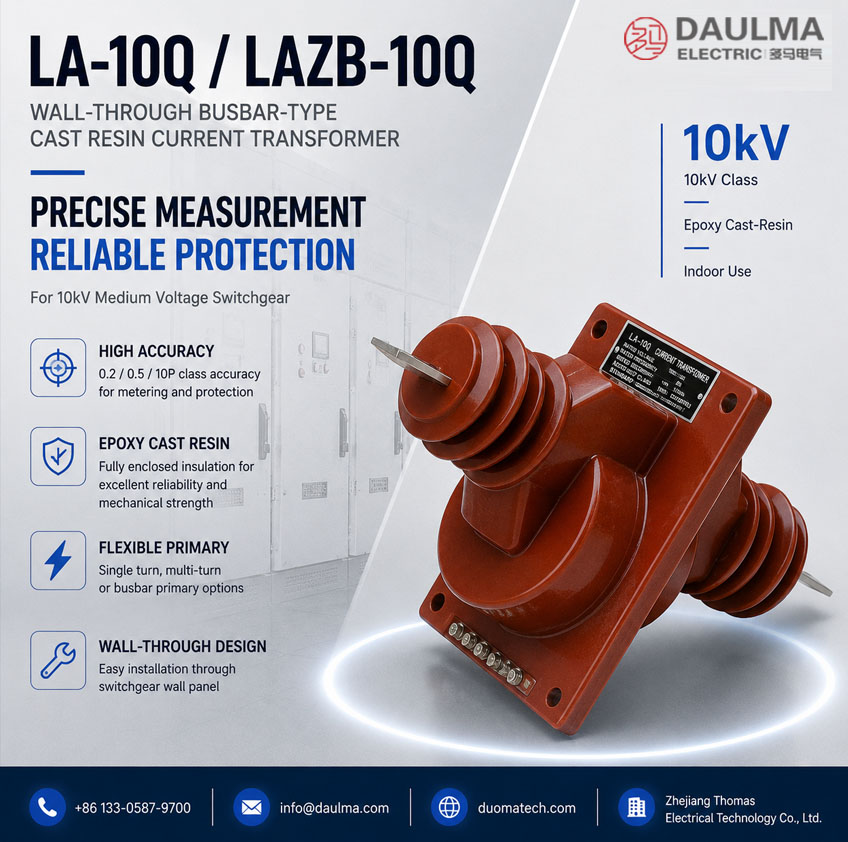

Die LA‑10Q en LAZB‑10Q reekse is epoksiehars-gegote stroomtransformators bedoel vir binnehuise, deur-die-muur installasie. Hul primêre geleier kan gekonfigureer word as ’n enkele winding, veelvuldige windings of as ’n busbar om by verskillende skakelaarontwerpe aan te pas. Ontwerp vir 10 kV-stelsels teen 50 Hz of 60 Hz, verskaf die transformators galvaniese isolasie tussen primêre en sekondêre stroombane terwyl dit ’n sekondêre stroom van 5 A lewer wat proporsioneel is tot die gemeetde primêre stroom.
Sleutelwaardes
| Item | Spesifikasie |
|---|---|
| Stelselspanningsklas | 10 kV, binnehuise distribusietoerusting |
| Geëvalueerde frekwensie | 50 Hz standaard, 60 Hz op versoek |
| Primêre stroomreeks | 5 A – 400 A (aangepaste reekse beskikbaar) |
| Geëvalueerde sekondêre stroom | 5 A |
| Akkuraatheidsklasse | 0.2/10P10, 0.5/10P10, 10P15 (ander op versoek) |
| Geëvalueerde las per kern | 10 VA (meting), 15 VA (beskerming) |
| Isolasievlak | 12/42/75 kV |
| Gedeeltelike ontlading | < 20 pC (by 1.2 Ur) |
| Toepaslike standaarde | GB 1208‑1997, IEC 60044‑1 |
Produk Vertonings
Werkingsbeginsel
Die transformator werk volgens Faraday se wet van elektromagnetiese induksie. Die primêre geleier loop deur ’n toroidale magnetiese kern en produseer ’n magnetiese vloed wat proporsioneel is tot die primêre stroom. Die sekondêre winding, gelykmatig versprei rondom die kern, voel die veranderende magnetiese vloed en induseer ’n elektromotoriese krag wat ’n sekondêre stroom dryf wat proporsioneel is tot die primêre stroom. Hierdie opstelling bied akkurate meting en elektriese isolasie tussen die primêre kragstroombaan en sekondêre instrumentering of beskermingsapparatuur.
Stelseltoepassingsposisie
- Mediumspanningsdistribusie: 10 kV-skakelaars, metaalbehuiste panele en kabelterminasiekaste.
- Energie-meting: Inkomste-graad meting en kragkwaliteitsmonitering.
- Beskermingskringe: Oorstroom-, differensiële en afstandbeskermingskemas in substasies en industriële aanlegte.
- SCADA-integrasie: Toesighoudende beheer- en data-insamelingstelsels wat geïsoleerde stroomterugvoer benodig.
Strukturele Oorsig
LA‑10Q en LAZB‑10Q-transformators het ’n deur-die-muur (muurmonteerbare) struktuur. Die primêre geleier is óf ’n enkele winding, ’n veelvuldige-winding of ’n geïntegreerde busbar wat deur die gegote harsliggaam loop. Die epoksiehars-inkapseling integreer die primêre winding, sekondêre winding en magnetiese kern in een komponent, wat uitstekende isolasie, vogweerstand en meganiese sterkte lewer. Hoë kruipafstand en robuuste omgewingsdigting maak hierdie transformators geskik vir swaar vogtigheid en ligte besoedelingstoestande.
Modelbenaming
Modelbenaming
L = Stroomtransformator (CT)
A = Deur-die-muur tipe
(Z) = Gegote-hars geïsoleer (opsioneel)
(B) = Met beskermingsklas (opsioneel)
-10 = Geëvalueerde spanning: 10 kV
Q = Intensiewe isolasietipe / alle-toestand-isolasietipe
Die naamkonvensie onderskei tussen die LA‑10Q en LAZB‑10Q variante. Beide deel identiese elektriese eienskappe; die verskil lê in meganiese konfigurasie en installasiedetaljering:
- LA‑10Q: (Bo 400A ) Standaard deur-die-muur, epoksiehars-stroomtransformator.
- LAZ-10Q: Dieselfde as bo + gegote-hars isolasie
- LAZB‑10Q: Dieselfde as bo + gegote-hars isolasie + beskermingsklas, Verbeterde kruipontwerp met opsionele veelvuldige winding of busbar primêr, geskik vir toepassings waar hoër kruipafstand vereis word.
Varianteverskille
Beide variante is elektries gelykwaardig wanneer bestel met dieselfde verhouding, akkuraatheidsklas en las. LAZB‑10Q bied ’n verlengde kruipafstand en meganiese aanpassings vir spesifieke skakelaarontwerpe. Die toepaslike model moet gekies word gebaseer op die skakelaar se deur-die-muur opening en omgewingsvereistes.
Bediendingsomstandighede
- Hoogte bo seevlak: ≤ 1000 m; hoër hoogtes vereis oorlegging.
- Omgewingstemperatuur: −5 °C tot +40 °C.
- Relatiewe vogtigheid: ≤ 85 % by 20 °C.
- Omgewing: Vry van korrosiewe gasse, swaar besoedeling of chemiese besmetting.
- Besoedelingsvlak: Geskik vir hoë vogtigheid en ligte besoedelingsomgewings.
- Trillingsweerstand: Behoorlik gemonteerde eenhede weerstaan normale skok en trilling tydens skakelaarbedryf.
Konstruksie
Konstruksieontwerp
- Struktuur: Deur-die-muur, ondersteunings-tipe opstelling vir binnehuise skakelaars.
- Isolasie: Volledig ingeslote epoksiehars-gietwerk vir superieure isolasie en vogbeskerming.
- Kern: Hoëgraad silikonstaal ring-tipe kern vir verminderde magnetiseringsverliese.
- Stelsel: Geïntegreerde primêre en sekondêre samestelling verseker eenvormige isolasie en meganiese stabiliteit.
Windings & Terminaalmerking
- Primêre terminale (P1, P2): Busbar of geleierpunte strek deur die muurboesing; oriëntasiemerke verseker korrekte verbinding.
- Sekondêre terminale (S1, S2): Blootgestelde terminale geleë by die basis vir gerieflike bedrading en onderhoud.
- Polariteit: Stroomrigting word verwys van P1 na P2; verbind sekondêre kringe dienooreenkomstig om polariteit te handhaaf.
- Kernmateriaal: Hoë-kwaliteit silikonstaal verbeter metingakkuraatheid en verminder opwekkingsstroom.
Tegniese Data
Die tegniese data hieronder verskaf riglyne vir die keuse van LA‑10Q en LAZB‑10Q stroomtransformators. Werklike naamplaatwaardes en fabriekstoetsverslae sal voorrang geniet. Parameters kan aangepas word om projekspesifieke vereistes te ontmoet.
Dataverwysing
| Geëvalueerde primêre stroom (A) |
Akkuraatheidsklas kombinasie |
Geëvalueerde uitset (VA) |
Termiese stroom Ith (kA/1 s) |
Dinamiese stroom Idyn (kA) |
|---|---|---|---|---|
| 5–100 | 0.2 / 10P10 of 0.5 / 10P10 | 10 / 15 | 0.5 | 0.8 |
| 10 / 5 | 0.2 / 10P10 | 10 / 15 | 0.9 | 1.6 |
| 20 / 5 | 0.5 / 10P10 | 10 / 15 | 1.8 | 3.2 |
| 50 / 5 | 10P15 | 15 | 4.5 | 8.0 |
| 100 / 5 | 10P15 | 15 | 9.0 | 16.0 |
| 200 / 5 | 10P15 | 15 | 18.0 | 26.0 |
| 400 / 5 | 10P15 | 15 | 30.0 | 54.0 |
Toepassingsscenario’s
Primêre Toepassings
- Mediumspannings-skakelaars: Ringhoofeenhede, metaalbehuiste skakelaars, stroombrekerpaneel en motorbeheersentrums.
- Energie-meting: Kommersiële en industriële kragmeting, kragkwaliteitsmonitering en inkomstefakturering.
- Beskermingsrelaissisteme: Oorstroom-, differensiële, voeder- en motorbeskermingskemas.
- Industriële kragdistribusie: Monitering en beskerming van vervaardigingslyne en prosesoutomatiseringstoerusting.
Installasie-omgewings
| Omgewingtipe | Eienskappe | Ingenieurs-oortwegings |
|---|---|---|
| Binnehuise substasies | Beheerde omgewing, minimale besoedeling | Standaardkonfigurasie geskik onder normale diensomstandighede |
| Industriële aanlegte | Moenlike stof, trilling en chemiese blootstelling | Spesifiseer trilling- en besoedelingsvlak; bevestig installasie-klaring |
| Kusgebiede / hoë vogtigheid | Hoë vogtigheid en soutmis; risiko van kondensasie | Spesifiseer vogbeheer en verseker dat kruipafstand voldoende is |
| Hoë stofomgewings | Stofophoping en verhoogde oppervlakbesoedelingsrisiko | Verskaf gereelde skoonmaakplan en verseker voldoende klaring vir isolasie |
| Hoë hoogteplekke | Verminderde lugdigtheid wat isolasieprestasie beïnvloed | Spesifiseer hoogte in besteldokumentasie vir isolasiekoördinasie-verifikasie |
Standaarde & Normatiewe Verwysings
| Standaard | Titel | Toepassing |
|---|---|---|
| IEC 60044‑1 | Instrumenttransformators – Stroomtransformators | Basisontwerp- en prestasievereistes |
| GB 1208‑1997 | Stroomtransformators | Nasionale standaard ekwivalent aan IEC 60044‑1 |
| IEC 61869‑1 / IEC 61869‑2 | Instrumenttransformators – Algemene en Stroomtransformatorvereistes | Opsionele nakoming waar gespesifiseer |
| GB/T 20840.1 / GB/T 20840.2 | Instrumenttransformators – Algemene en Stroomtransformatorvereistes | Toepaslike nasionale standaarde wat met IEC 61869 ooreenstem |
Fabriekstoets-nakoming
- Routinetoeste: Polariteitsverifikasie, verhoudings- en akkuraatheidstoetse per gespesifiseerde klas en las.
- Dielektriese toeste: Kragfrekwensie- en ligblikimpulstoetse om isolasiekoördinasie te verifieer.
- Gedeeltelike ontlading: Getoets volgens standaardvereistes wanneer gespesifiseer.
- Visuele en dimensionele inspeksie: Merking- en vakmanskapkontroles om konformiteit te verseker.
- Tipe- en spesiale toeste: Uitgevoer volgens projek- of tenderspesifikasies.
Installasie & Afmetings
- Omtrek-tekeninge en monteerbesonderhede word op versoek verskaf.
- Die transformator moet stewig gemonteer word met die aangewese vasmaakgate en beugels.
- Primêre geleierverbinding kan gemaak word via busbar of boutterminale, afhangende van die gekose variant.
- Handhaaf voldoende elektriese klaring en kruipafstand vir isolasie en hitteverwydering.
Veiligheidsnotas
- Laat nooit die sekondêre kring oop wees terwyl die transformator onder spanning is nie; gevaarlike spanning kan op die sekondêre terminale verskyn.
- Voor onderhoud of toetsing, kortsluit en grond die sekondêre kring in ooreenstemming met toepaslike veiligheidsregulasies.
- Verseker korrekte polariteit en behoorlike aarding van een punt in die sekondêre kring.
- Alle installasie- en onderhoudaktiwiteite moet voldoen aan plaaslike elektriese veiligheidsstandaarde.
Bestelinligting
Wanneer LA‑10Q of LAZB‑10Q stroomtransformators bestel word, spesifiseer die volgende parameters om die korrekte konfigurasie te verseker:
- Geëvalueerde primêre stroom / transformasieverhouding.
- Toepassing en akkuraatheidsvereistes (bv. 0.2 / 10P10).
- Geëvalueerde las (VA) vir meting- en beskermingskerne.
- Kortsluit-weerstandvereistes (termiese en dinamiese strome).
- Meganiese variant (LA‑10Q of LAZB‑10Q) en installasiebeperkings.
- Enige spesiale vereistes: isolasievlak, gedeeltelike ontladingsgrens, terminaalopstelling, dokumentasietaal of sertifikate.
Hoe om te kies:
- Bepaal die geëvalueerde primêre stroom gebaseer op voederlas en verwagte bedryfsreeks.
- Kies die vereiste akkuraatheidsklasse vir meting- en beskermingsfunksies.
- Bevestig die geëvalueerde las per sekondêre kring, rekening hou met aangeslote instrumente en kabelverliese.
- Verifieer die kortsluit-weerstandvermoë teen die stelsel se foutvlak.
- Raadpleeg die vervaardiger vir enige spesiale konfigurasies of omgewingsoorwegings.
GVV’s
V1: Watter toepassings word ondersteun?
Hierdie transformators is geskik vir stroommeting, energiemeting en relaisbeskerming in 10 kV-industriële en kragdistribusiestelsels.
V2: Wat is die voordele van epoksiehars-inkapseling?
Epoksiehars bied uitstekende isolasie, vog- en besoedelingsweerstand, wat die transformator in staat stel om betroubaar in ruwe omgewings te werk en dienslewensduur te verleng.
V3: Kan die transformators aangepas word?
Ja. Primêre stroomverhouding, akkuraatheidsklaskombinasie, uitsetvermoë en meganiese konfigurasie kan aangepas word na projekvereistes.
V4: Watter veiligheidsmaatreëls moet tydens installasie nagekom word?
Verseker korrekte verbinding van primêre en sekondêre kringe, betroubare aarding, en moenie met ’n oop sekondêre kring werk nie.
V5: Aan watter standaarde voldoen hierdie transformators?
Hulle is ontwerp in ooreenstemming met IEC 60044‑1 en GB 1208‑1997 en kan, op versoek, voldoen aan IEC 61869 en verwante nasionale standaarde.
V6: Wat is die maksimum ondersteunde stroom?
Standaardkonfigurasies ondersteun primêre strome tot 400 A met termiese stroomweerstand van 30 kA en dinamiese stroomweerstand tot 54 kA.
