Produk Oorsig
Funksionele Definisie
Die LAJ-10Q en LFZBJ-10 reeks stroomtransformators is deur-die-muur tipe, epoksiehars gegote presisie elektromagnetiese instrumente ontwerp vir akkurate stroommeting, energiemeting en relaïbeskermings toepassings in middelspanning wisselstroom kragstelsels. Die LAJ-10Q reeks is spesifiek ontwerp vir veeleisende bedryfsomgewings en bied stabiele en betroubare prestasie onder komplekse en harde toestande. Hierdie transformators maak gebruik van beginsels van elektromagnetiese induksie om galvanies geïsoleerde sekondêre stroomseine te lewer wat proporsioneel is tot die primêre stroom.
Sleutelwaardes
| Item | Spesifikasie (per bestelling / naamplaat) |
|---|---|
| Stelselspanningsklas | 10 kV klas (binne-/buitetoepassings) |
| Geskatte frekwensie | 50 Hz of 60 Hz |
| Geskatte sekondêre stroom | 5 A (standaard) |
| Akkuraatheidsklasse | Metings- en/of beskermingskerne: 0.2S, 0.2, 0.5, 10P10, 10P15 |
| Geskatte las | Per kern/winding soos gespesifiseer (VA): tipies 10–15 VA |
| Laspotensiaalfaktor | cosφ = 0.8 (vertragend) tensy anders aangedui |
| Kortsluit weerstand | Ith: Tot 40 kA (1 s); Idyn: Tot 90 kA (piek) |
| Primêre stroomreeks | 5 A tot 3000 A |
| Toepaslike standaarde | IEC 61869-1 / IEC 61869-2; GB/T 20840.1 / 20840.2; GB 1208-1997; IEC 60044-1 |
| Meganiese variante | LAJ-10 / LAJ-10Q / LFZBJ-10 (Enkel-draai, veelvuldige-draai, busbar tipes) |

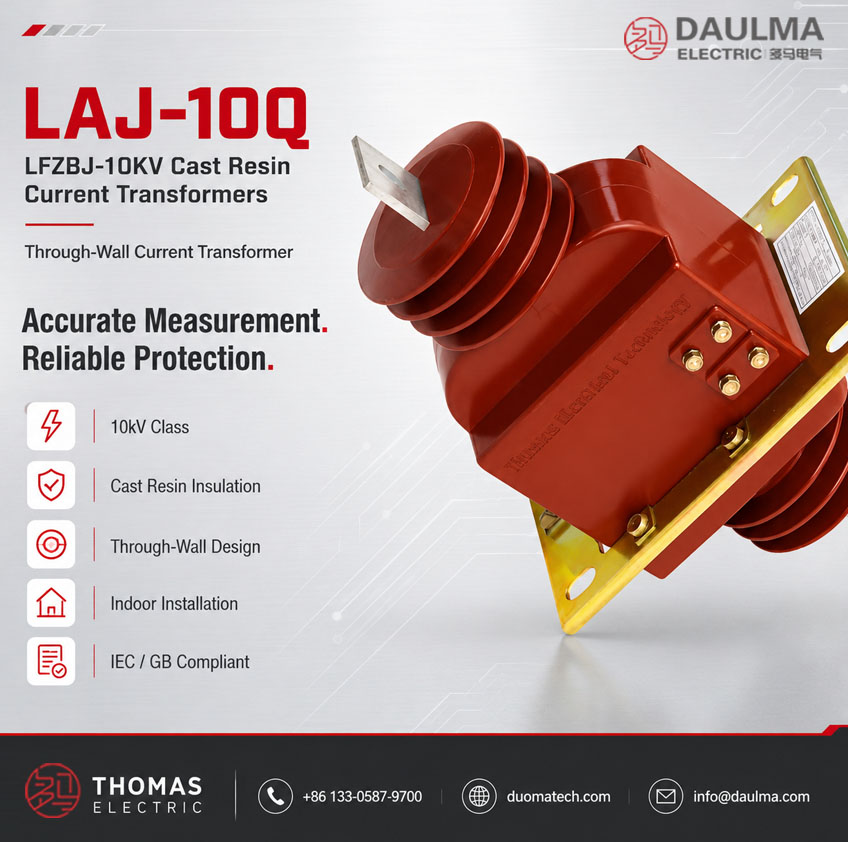

Produk Vertonings
Werkingsbeginsel
Volgens Faraday se wet van elektromagnetiese induksie het die transformator ‘n toroidale magnetiese kern met die primêre geleier wat deur die vensteropening gaan en sekondêre windings wat om die kern gewind is. Die magnetiese vloed wat deur die primêre stroom gegenereer word, induseer ‘n proporsionele spanning in die sekondêre winding en lewer gestandaardiseerde uitgangsstroom deur die gekoppelde las. Die epoksiehars inkapseling verseker volledige isolasie en beskerming teen omgewingsfaktore.
Stelseltoepassingposisie
- Middelspanningsverspreiding: 10kV skakelaarskaste, verspreidingspaneel en kragverspreidingsisteme
- Energiemetings: Inkomste-graad elektrisiteitsmetingsisteme met 0.2S klas akkuraatheid
- Beskermingskringe: Oorstroom-, differensiële en afstandbeskermingskemas (10P10, 10P15 klas)
- SCADA-integrasie: Toesighoudende beheer en data-insamelingstelsels
- Harde omgewingstoepassings: LAJ-10Q variant spesifiek ontwerp vir uitdagende bedryfsomstandighede
Strukturele Oorsig
Die LAJ-10Q reeks deur-die-muur tipe stroomtransformators is beskikbaar in drie strukturele konfigurasies: enkel-draai, veelvuldige-draai en busbar tipe rangskikkings, almal met epoksiehars gegote konstruksie met ten volle ingeslote of semi-ingeslote ontwerp. Produkte met ‘n gradering van 300A en laer gebruik semi-ingeslote struktuur vir maklike installering, terwyl 400–800A graderings ten volle verseëlde konstruksie gebruik vir verbeterde omgewingsbeskerming en meganiese sterkte. Die deur-die-muur monteer konfigurasie maak kompakte installering in skakelaarskaste moontlik terwyl dit uitstekende elektriese klaring en kruipafstande handhaaf.
Modelbenaming
Verduideliking van Modelkode
LAJ-10 / LAJ-10Q
- L = Stroomtransformator (CT)
- A = Bulkhead / Deur-die-muur monteer (paneel of muur gemonteer)
- J = Verbeterde / versterkte ontwerp (meganiese & isolasie robuustheid)
- Q = Allesomstandighede (volle diens) variant — ontwerp vir komplekse/harsh bedryfsomstandighede
- 10 = Spanningsklas 10 kV
LFZBJ-10 (10 kV klas)
- L = Stroomtransformator (CT)
- F = Gegote-hars geïsoleerd (epoksiehars gietwerk)
- Z = Busbar geskei / busbar rangskikking (struktuur-verwante kode)
- B = Met beskermingsfunksie opsie (beskermingskernkonfigurasie beskikbaar)
- J = Verbeterde / versterkte ontwerp
- 10 = Spanningsklas 10 kV
Variantverskille
LAJ-10: Standaard deur-die-muur stroomtransformator vir algemene binnetoepassings met normale omgewingstoestande.
LAJ-10Q: Allesomstandighede verbeterde variant spesifiek ontwerp vir harde en komplekse bedryfsomgewings. Beskik oor verbeterde weerstand teen omgewingsinvloede terwyl alle elektriese spesifikasies van die standaard LAJ-10 reeks behou word.
LFZBJ-10: Binne ondersteuningsvariant met ingeslote konstruksie, geskik vir standaard skakelaarskasinstallasies waar deur-die-muur monteer nie benodig word nie.
Alle variante is elektries ekwivalent wanneer hulle met dieselfde verhouding, akkuraatheidsklasse, lasse en Ith/Idyn waardes gespesifiseer word. Keuse tussen variante is gebaseer op monteerbeperkings en omgewingstoestande.
Diensomstandighede
Die LAJ-10Q reeks stroomtransformators is ontwerp vir werking onder normale en harde diensomstandighede in middelspannings kragstelsels.
Standaard Bedryfsomgewing
- Installasiemilieu: Binne- of buite-installasie (LAJ-10Q geskik vir harde toestande)
- Hoogte bo seevlak: Nie meer as 1000 m nie (hoër hoogte toepassings vereis ingenieursbevestiging)
- Omgewingstemperatuur: −5 °C tot +40 °C
- Relatiewe humiditeit: ≤ 90% by +20 °C verwysingstemperatuur
- Omgewingstoestande: Vry van korrosiewe gasse, chemiese besoedeling of stowwe wat isolasieprestasie beïnvloed; geen ernstige vibrasie, meganiese skok of impak nie
Verbeterde Omgewingsgradering
- Harde omgewingsvermoë: Spesifiek ontwerp vir komplekse en veeleisende bedryfsomstandighede
- Verbeterde beskerming: Superieure weerstand teen vog, besoedeling en termiese siklusse
- Bedryfsbetroubaarheid: Handhaaf prestasie onder nadelige omgewingstoestande
Konstruksie
Konstruksieontwerp
- Struktuur: Deur-die-muur (bus) tipe vir paneel/muur monteer; Ondersteuningstipe beskikbaar (LFZBJ-10)
- Isolasie: Epoksiehars gegote isolasie (ten volle ingeslote of semi-ingeslote afhangende van gradering)
- Kern: Hoë-kwaliteit silikonstaal laminasies in ringtipe konfigurasie
- Primêre winding: Enkel-draai, veelvuldige-draai of busbar geleier deur vensteropening
- Sekondêre winding: Presisie-gewonde spoel op toroidale kern
- Behuisinggradering: Semi-ingeslote (≤300A); Ten volle verseël (400–800A)
Die epoksiehars gietwerk verskaf stabiele isolasie eienskappe, uitstekende meganiese sterkte en weerstand teen vog, besoedeling en veroudering vir langtermyn diens. Die LAJ-10Q variant beskik oor verbeterde materiaalformulering vir superieure prestasie in harde omgewings.
Windings & Terminaalmerking
- Primêre terminale: P1 / P2 (busbar uit beide kante vir deur-die-muur monteer)
- Sekondêre terminale (Groep 1): S1 / S2 (1S1 / 1S2 vir veelkern eenhede)
- Sekondêre terminale (Groep 2): 2S1 / 2S2 (waar van toepassing vir dubbelkern konfigurasie)
- Terminaalposisie: Sekondêre terminale geposisioneer aan onderkant monteer sy vir gerieflike toegang
- Terminaaltipe: Blootgestelde skroefterminale vir maklike koppeling
Terminaalmerkings volg standaard CT polariteitskonvensies volgens IEC 61869-2 en GB 1208-1997. Onder normale bedryfsomstandighede word die verwysingsstroomrigting gedefinieer van P1 na P2. Korrekte terminaalidentifikasie moet nagekom word om behoorlike meting en beskermingsprestasie te verseker.
Tegniese Data
Hierdie afdeling verskaf seleksie-georiënteerde tegniese data vir die LAJ-10Q en LFZBJ-10 reeks deur-die-muur en ondersteuningstipe, gegote-hars stroomtransformators gebruik in 10 kV klas wisselstroom stelsels (50 Hz / 60 Hz). Die data hieronder is bedoel vir voorlopige seleksie van akkuraatheidsklas kombinasies, geskatte lasse en kortsluit weerstandvermoë.
Definisies:
Akkuraatheidsklas kombinasie dui beskikbare metings/beskermingskerne in een CT aan (veelkern konfigurasie mag van toepassing wees).
Geskatte uitset (VA) is gespesifiseer per sekondêre kern.
Ith is die geskatte korttyd termiese stroom (1 s duur).
Idyn is die geskatte dinamiese stroom (piekwaarde).
Notasie: Alle waardes getoon is per naamplaat en fabriekstoetsverslag. Aanpassing is beskikbaar vir spesifieke projekvereistes.
Data Verwysing
| Geskatte Primêre Stroom (A) |
Akkuraatheidsklas Kombinasie |
Geskatte Uitset (VA) | Geskatte Korttyd Stroom (kA/1s) |
Geskatte Dinamiese Stroom (kA) |
||||
|---|---|---|---|---|---|---|---|---|
| 0.2S | 0.2 | 0.5 | 10P10 | 10P15 | ||||
| 5~100 | 0.2S/0.2S
0.210.2 0.2S/10P10 0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15
|
10 | 10 | 10 | 15 | 15 | 100|1n | 250|1n |
| 150 | 13.5 | 34 | ||||||
| 200 | 18 | 45 | ||||||
| 300 | 27 | 67 | ||||||
| 400 | 30 | 75 | ||||||
| 500 | 36 | 90 | ||||||
| 600 | ||||||||
| 750 | 40 | |||||||
| 800 | ||||||||
| 1000 | – | – | ||||||
| 2000~3000 | ||||||||
Standaarde & Normatiewe Verwysings
| Standaard | Titel | Toepassing |
|---|---|---|
| IEC 61869-1 | Instrument Transformators – Deel 1: Algemene Vereistes | Algemene vereistes vir instrument transformators |
| IEC 61869-2 | Instrument Transformators – Deel 2: Addisionele Vereistes vir Stroomtransformators | CT-spesifieke vereistes en toetsprosedures |
| GB/T 20840.1 | Instrument Transformators – Deel 1: Algemene Vereistes | Nasionale standaard (uitgeligned met IEC 61869 raamwerk) |
| GB/T 20840.2 | Instrument Transformators – Deel 2: Stroomtransformators | Nasionale CT vereistes (uitgeligned met IEC 61869-2) |
| GB 1208-1997 | Stroomtransformators | Nasionale CT standaard vir elektriese prestasie |
| IEC 60044-1 | Instrument Transformators – Deel 1: Stroomtransformators | Internasionale standaard verwysing |
| IEEE C57.13 | Standaard Vereistes vir Instrument Transformators | Opsioneel (Noord-Amerika projek verwysing) |
Fabriekstoets Nageving
- Routinetoeë: Volgens toepaslike IEC/GB vereistes (insluitend polariteit/merking verifikasie, verhouding verifikasie en akkuraatheid verifikasie per gespesifiseerde klas en las)
- Dielêktriese toeë: Volgens isolasiekoördinasie vereistes en toepaslike standaard (dryfstroomspanning weerstandstoets)
- Gedeeltelike ontladingstoets waar deur die projekvereiste gespesifiseer
- Visuele en dimensionele inspeksie insluitend merking verifikasie en werkswyse ooreenstemming
- Temperatuurstygingstoets vir geskatte kontinue stroom
- Kortsluit weerstandstoets (Ith en Idyn) volgens projekspesifikasie
- Tipe en spesiale toeë soos vereis deur die projekspesifikasie
Installasie & Afmetings
- Omtrekafmetings en monteerbesonderhede verskil volgens stroomgradering en strukturele tipe (enkel-draai, veelvuldige-draai, busbar)
- Die transformator moet stewig gemonteer word met behulp van die aangewese vasmaakgate en hardeware
- Primêre geleierkoppeling word gemaak via busbar wat deur die vensteropening gaan
- Voldoende klaring moet gehandhaaf word vir isolasiekoördinasie, hitteverwyding en instandhoudingstoegang
- Deur-die-muur monteer vereis behoorlike paneeluitsnyafmetings per gradering
- Raadpleeg fabriekdimensionele tekeninge vir spesifieke stroomgradering en variant
Omtrek
Monteer Konfigurasies
Deur-die-muur Tipe (LAJ-10, LAJ-10Q):
- Primêre busbar gaan deur paneelmuur opening
- Monteerflense beveilig transformator aan paneeloppervlak
- Sekondêre terminale toeganklik van onderkant monteer sy
Ondersteuningstipe (LFZBJ-10):
- Pos-tipe monteer op skakelaarskas basisplaat
- Geskik vir binne ingeslote skakelaarskas toepassings
- Kompakte voetspoor vir ruimtebeperkte installasies
Veiligheidsnotas
- Sekondêre kring mag nooit oopgelaat word wanneer die transformator onder spanning is nie, aangesien gevaarlike hoë spanning op die sekondêre terminale kan verskyn
- Tydens inspeksie of instandhouding moet die sekondêre kring kortgesluit word voor enige instrumente losgemaak word
- Een punt van die sekondêre kring moet betroubaar geaard wees volgens toepaslike standaarde (IEC 61869, GB standaarde, plaaslike kodes)
- Alle installasie en instandhoudingswerk moet voldoen aan plaaslike elektriese veiligheidsregulasies
- Behoorlike persoonlike beskermingsuitrusting (PPE) moet gebruik word tydens installasie en dienswerk
- Verifieer dat die primêre kring ontkrag is voor enige instandhoudingswerk verrig word
Bestelinligting
Wanneer ‘n bestelling geplaas word, moet die vereiste konfigurasie gespesifiseer word volgens die plaaslike netwerkvereistes, toepaslike standaarde en projek tegniese spesifikasie. Die volgende parameters moet duidelik aangedui word vir tegniese bevestiging en produksievrygawe:
Vereiste Spesifikasie Parameters
- Geskatte primêre stroom / transformasieverhouding (bv., 100/5A, 200/5A, 600/5A)
- Geskatte sekondêre stroom (5 A standaard; 1 A beskikbaar op versoek)
- Toepassing en akkuraatheidvereistes (metings- en/of beskermingsakkuraatheidsklas kombinasie)
- Geskatte las (VA) vir elke sekondêre kern/winding
- Kortsluit weerstandvereistes: Ith (1 s) en Idyn (piek) gebaseer op stelsel foutvlak
- Variantkeuse: LAJ-10 (standaard), LAJ-10Q (harde omgewing) of LFZBJ-10 (ondersteuningstipe)
- Strukturele tipe: Enkel-draai, veelvuldige-draai of busbar konfigurasie
Opsionele Spesifikasies (indien van toepassing)
- Isolasievlakvereistes bo standaard
- Gedeeltelike ontladingsgrens (indien gespesifiseer)
- Terminaalrangskikkingsvoorkeure
- Monteerbeperkings of dimensionele vereistes
- Dokumentasietaalvoorkeure
- Vereiste sertifikate (tipe toets, routinetoets, materiaalsertifikate)
- Spesiale omgewingstoestande (temperatuur, humiditeit, hoogte)
Indien plaaslike nutsmaatskappy of projekvereistes van toepassing is (bv., spesifieke isolasiekoördinasie, gedeeltelike ontladingsgrense, terminaalrangskikkings, monteerbeperkings, dokumentasietaal of sertifiseringsvereistes), spesifiseer dit tydens die bestelfase. Spesiale konfigurasies moet bevestig word deur tegniese ooreenkoms en finale datasblad voor produksie.
