LB6-35, LABN6-35kV Buite-lug Olie-gekoelde Stroomtransformator (buitelug)

LB6-35, LABN6-35kV Buite-lug Olie-gekoelde Stroomtransformator (buitelug)

35kV olie-papier geïsoleerde stroomtransformatore vir meting en multi-kern beskerming

  • Multi-kern: meting (0,2/0,5) en dubbele beskermingskerne (10P10/10P20)
  • 5A sekondêre uitset met ‘n gegradeerde las van 30–40 VA per kern
  • Volledig-afgeslote olie-papier isolasie: diëlektriese sterkte van 40,5/95/185 kV, Besoedelingsgraad II/III
  • Ith/Idyn weerstand: termiese kortsluitvermoë van 0,5–40 kA, dinamiese kortsluitvermoë van 1,28–102 kA

Produk Oorsig

Funksionele Definisie

Die LB6-35 en LABN6-35 reeks stroomtransformators is buite-, volledig-afgeslote olie-papier geïsoleerde elektromagnetiese instrumente wat ontwerp is vir akkurate stroommeting, energiemeting en relaisbeskermingstoepassings in 35kV wisselstroom kragstelsels. Hierdie transformators werk teen nominale frekwensies van 50 Hz of 60 Hz en maak gebruik van beginsels van elektromagnetiese induksie om galvanies geïsoleerde sekondêre stroomseine te lewer wat proporsioneel is aan die primêre stroom. Die olie-papier isolasiestruktuur bied robuuste diëlektriese prestasie en weerstand teen weersinvloede vir middelspanning buite-installasies.

Kernspesifikasie-oorsig

Item Spesifikasie (per bestelling / naamplaat)
Stelselspanningsklas 35 kV klas (buite-distribusie en substasietoepassings)
Nominale frekwensie 50 Hz of 60 Hz
Nominale sekondêre stroom 5 A
Akkuraatheidsklasse Metings- en/of beskermingskerne soos gespesifiseer (bv. 0.2 / 0.5, 10P10, 10P20)
Nominale las Per kern/wikkeling soos gespesifiseer (VA): 30 VA / 40 VA tipies
Laspotensiaalfaktor cosφ = 0.8 (naloop) tensy anders deur die projekstandaard gespesifiseer
Akkuraatheidsgrens faktor (ALF) Beskermingsakkuraatheidsgrensfaktor per bestelde spesifikasie (10P10, 10P20 tipies)
Kortsluitbestandigheid Ith (1 s) en Idyn (piek) soos gespesifiseer per primêre stroomgradering
Isolasievlak 40.5 / 95 / 185 kV (Um / LIWL / ACWL)
Kruipafstand Standaard: ≥735 mm; W2 tipe: ≥1100 mm (vervuilingklas II of III)
Toepaslike standaarde IEC 61869-1 / IEC 61869-2; GB/T 20840.1 / 20840.2; GB 1208-1997
Modelvariasies LB6-35 / LABN6-35

Produk Vertonings

LB6 35 Oil Immersed High Voltage Current Transformer

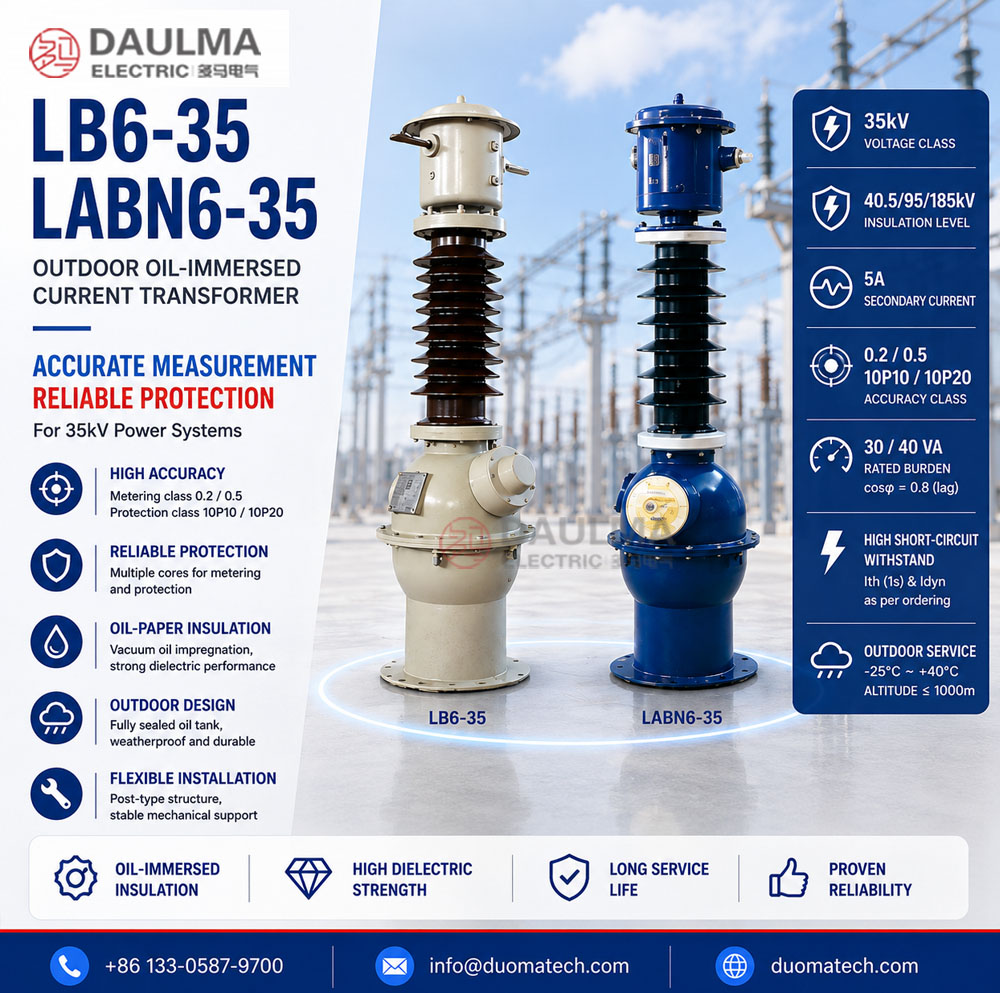

LB6 35 LZBN6 35

Werkingsbeginsel

Deur Faraday se wet van elektromagnetiese induksie te gebruik, het die transformator ’n toroidale magnetiese kern met die primêre geleier wat deur die opening loop en sekondêre wikkelinge wat om die kern gewind is. Die magnetiese vloed wat deur die primêre stroom gegenereer word, induseer ’n proporsionele spanning in die sekondêre wikkeling, wat gestandaardiseerde 5 A uitsetstroom lewer deur die gekoppelde las. Die olie-papier isolasiesisteem bied termiese dissipasie en verbeterde diëlektriese sterkte vir buite middelspanningtoepassings.

Stelseltoepassingsposisie

  • Middelspanningsdistribusie: 35 kV skakelaars, distribusiesubstasies en buite lyninstallasies
  • Energiemetings: Inkomste-graad elektrisiteitsmetingsisteme vir nuts- en industriële toepassings
  • Beskermingskringe: Oorstroom-, differensiaal- en afstandbeskermingskemas in 35 kV netwerke
  • SCADA-integrasie: Toesighoudende beheer- en data-insamelingstelsels vir kragdistribusie monitering

Strukturele Vormoorsig

Olie-ondergedompelde konstruksie met volledig-afgeslote olietenk-ontwerp verseker superieure isolasieprestasie, termiese stabiliteit en langtermyn betroubaarheid in buite-omgewings. Die olie-papier isolasiesisteem ondergaan vakuumdroging en olie-impregneringsprosesse om vog te elimineer en konsekwente diëlektriese eienskappe te verseker. Die eksterne tenk kan aangepas word vir materiaal en afmetings gebaseer op installasievereistes. Die pos-tipe monteeropsigting verskaf stabiele meganiese ondersteuning terwyl dit die vereiste elektriese klaring vir 35 kV stelsels handhaaf.

Modelbenaming

Modelkode Verduideliking

LB6 35LABN6 35 型电流互感器

LB6-35:

  • L — Stroomtransformator (CT)
  • B — Beskermingskonfigurasie beskikbaar (metings/beskermingstoepassing)
  • 6 — Ontwerpreekskode
  • 35 — Spanningsklas (kV)

LABN6-35:

  • L — Stroomtransformator (CT)
  • A — Buite-installasietipe
  • B — Beskermingskonfigurasie beskikbaar
  • N — Interne struktuuridentifiseerder
  • 6 — Ontwerpreekskode
  • 35 — Spanningsklas (kV)

Variasieverskille

LB6-35 en LABN6-35 is elektries gelykwaardig wanneer hulle met dieselfde verhouding, akkuraatheidsklasse, laste en Ith/Idyn graderings gespesifiseer word. Die verskille tussen die twee modelle is hoofsaaklik verwant aan interne konstruksiedetaljering en spesifieke toepassingsvereistes. Beide modelle bied identiese metings- en beskermingsprestasie wanneer hulle met ooreenstemmende elektriese spesifikasies bestel word.

Diensvoorwaardes

Die LB6-35 en LABN6-35 reeks stroomtransformators is ontwerp vir buitegebruik onder normale diensvoorwaardes in middelspanningskragstelsels.

  • Installasieomgewing: Buite-installasie
  • Hoogte bo seevlak: ≤1000 m (hoër hoogtes vereis ingenieursbevestiging en spesifikasieaanpassing)
  • Omgewingstemperatuur: −25 °C tot +40 °C
  • Vervuilingsklas: Graad II of Graad III soos gespesifiseer (ooreenstemmende kruipafstandkeuse vereis)
  • Omgewingsomstandighede: Geskik vir buite-omgewings met normale atmosferiese toestande; sonder korrosiewe gasse, ontplofbare media of ernstige meganiese vibrasie
Ingenieursnota: Die installasielokasie moet voldoen aan toepaslike elektriese veiligheidsvoorskrifte en ’n stabiele monteerbasis verskaf. Vir installasies bo 1000 m hoogte of in spesiale omgewingsomstandighede, raadpleeg die fabriek vir isolasiekoördinasie en afgraderingsvereistes.

Konstruksie

Konstruksieontwerp

  • Struktuur: Pos-tipe ondersteuningsstruktuur vir buite-installasie
  • Isolasie: Volledig-afgeslote olie-papier isolasiesisteem
  • Kern: Ring-tipe (toroidale) magnetiese kernontwerp
  • Olietenk: Volledig-afgeslote tenkkonstruksie, vakuumgedroog en olie-geïmpregneer
  • Weerbestendigheid: Eksterne tenk ontwerp vir langtermyn buiteblootstelling met korrosieweerstand
  • Aanpassing: Olietenkafmetings en materiale kan aangepas word gebaseer op installasievereistes

Die olie-papier isolasie bied stabiele diëlektriese eienskappe, termiese dissipasie en weerstand teen vogindringing. Vakuumdroging en olie-impregneringsprosesse verseker die eliminering van interne vog en lugholtes, wat olievergraging en isolasiefaling tydens die transformator se lewensduur voorkom.

Wikkelinge & Terminaalmerking

  • Primêre terminale: P1 / P2
  • Sekondêre terminale (Metingskern): 1S1 / 1S2
  • Sekondêre terminale (Beskermingskern 1): 2S1 / 2S2
  • Sekondêre terminale (Beskermingskern 2): 3S1 / 3S2 (waar van toepassing)

Terminaalmerkings volg standaard CT polariteitskonvensies per IEC 61869-2 en GB/T 20840.2. Onder normale bedryfsomstandighede word die verwysingsstroomrigting gedefinieer van P1 na P2. Korrekte terminaalidentifikasie moet nagekom word om metingsakkuraatheid en beskermingsrelaiskoördinasie te verseker.

Tegniese Data

Hierdie afdeling verskaf seleksie-georiënteerde tegniese data vir die LB6-35 / LABN6-35 reeks buite, olie-ondergedompelde stroomtransformator wat gebruik word in 35 kV klas wisselstroom stelsels (50 Hz of 60 Hz). Die onderstaande data is bedoel vir voorlopige seleksie van nominale primêre stroom, akkuraatheidsklas kombinasies, nominale laste en kortsluitbestandigheidsvermoë.

Definisies: Akkuraatheidsklas kombinasie dui beskikbare metings/beskermingskerne in een CT aan (multi-kern konfigurasie standaard). Nominale uitset (VA) word per sekondêre kern gespesifiseer. Ith is die nominale korttyd-termiese stroom (1 s duur). Idyn is die nominale dinamiese stroom (piekwaarde).

Notasie: Ith word uitgedruk in kA (1 s), Idyn word uitgedruk in kA (piek). Aanvaarding moet gebaseer wees op naamplaatwaardes en fabriekstoetsrapport ooreenstemming met bestelde spesifikasie.

Data-verwysing

Nominale
Primêre
Stroom (A)
Akkuraatheid
Klas
Kombinasie
Nominale Uitset
(VA)
10P Klas
ALF
Korttyd
Termiese
Stroom Ith
(kA, 1s)
Nominale
Dinamiese
Stroom
Idyn (kA, piek)
5 0.5/10P1/10P2
0.2/10P1/10P2
30 40 40 30 20 0.5 1.28
10 1 2.55
15 1.5 3.83
20 2 5.1
30 3 7.65
40 4 10.2
50 5 12.75
75 7.5 19.13
100 10 25.5
150 15 38.3
200 20 51
300 30 76.5
400~2000 40 102

Standaarde & Normatiewe Verwysings

Standaard Titel Toepassing
IEC 61869-1 Instrumenttransformators – Deel 1: Algemene Vereistes Algemene vereistes
IEC 61869-2 Instrumenttransformators – Deel 2: Addisionele Vereistes vir Stroomtransformators CT-spesifieke vereistes
GB/T 20840.1 Instrumenttransformators – Deel 1: Algemene Vereistes Nasionale standaard (belyn met IEC 61869 raamwerk)
GB/T 20840.2 Instrumenttransformators – Deel 2: Stroomtransformators Nasionale CT vereistes (belyn met IEC 61869-2)
GB 1208-1997 Stroomtransformators Nasionale CT standaard waar deur die projek gespesifiseer
DL/T 866 Tegniese Spesifikasies vir Stroomtransformators en Spanningtransformators Kragnuts tegniese spesifikasies (China)
IEEE C57.13 Standaardvereistes vir Instrumenttransformators Opsioneel (Noord-Amerikaanse projekverwysing)
IEC 60815 Keuse en Dimensionering van Hoëspanningsisolators – Verontreinigde Toestande Kruipafstandbepaling vir vervuilingsernst

Fabriektoets Nageving

  • Routynetoetse per toepaslike IEC/GB vereistes (insluitend polariteit/merking verifikasie, verhouding verifikasie en akkuraatheid verifikasie per gespesifiseerde klas en las)
  • Diëlektriese toetse per isolasiekoördinasievereistes (drywingfrekwensie weerstandspanning, weerligimpuls weerstandspanning per 40.5 / 95 / 185 kV)
  • Gedeeltelike ontladingstoets waar deur projekvereiste gespesifiseer
  • Visuele en dimensionele inspeksie insluitend merking, vakmanskap ooreenstemming en kruipafstand verifikasie
  • Oliekwaliteitstoetse (deurbreekspanning, voginhoud en diëlektriese verliesfaktor waar van toepassing)
  • Tipe- en spesiale toetse soos vereis deur projekspesifikasie

Installasie & Afmetings

  • Omtrekafmetings en monteerbesonderhede word in die dimensionele tekeninge verskaf.
  • Die transformator moet stewig gemonteer word deur die aangewese vasmaakgate op ’n stabiele basis of ondersteuningsstruktuur.
  • Primêre geleierverbinding kan gemaak word via busbar deurgang of boutterminale, afhangende van die installasiekonfigurasie.
  • Voldoende klaring moet gehandhaaf word vir isolasiekoördinasie, hitteverwydering en instandhoudingstoegang.
  • Verseker nakoming van minimum elektriese klaring per toepaslike standaard en plaaslike regulasies.

Omtrekke & Fisiese Afmetings

Nominale Primêre
Stroom (A)
Basis
Afmeting
B (mm)
Hoogte
h (mm)
Totale
Hoogte
H (mm)
Olie
Massa
(kg)
Totale
Massa
(kg)
5 – 75 508 1315 1475 25 160
100 – 600 508 1315 1475 25 160
750 – 1000 548 1315 1475 29 190
1200 – 1500 588 1315 1475 29 190
2000 658 1335 1495 32 205
Veiligheidskennisgewing: Sekondêre kringe mag nooit oopgelaat word wanneer die primêre onder spanning is nie. Voor instandhouding, kortsluit en grond die sekondêre terminale betroubaar in ooreenstemming met plaaslike elektriese veiligheidsregulasies en nutsbedryfprosedures.

Veiligheidsnotas

  • Sekondêre kring mag nooit oopgelaat word wanneer die transformator onder spanning is nie, aangesien gevaarlike hoë spanning oor die sekondêre terminale kan verskyn.
  • Gedurende inspeksie of instandhouding moet die sekondêre kring kortgesluit word voor enige instrumente of beskermingsrelais ontkoppel word.
  • Een punt van die sekondêre kring moet betroubaar geaard word in ooreenstemming met toepaslike standaarde en plaaslike nutspraktyk.
  • Alle installasie- en instandhoudingswerk moet voldoen aan plaaslike elektriese veiligheidsregulasies en substasie bedryfprosedures.
  • Verseker olievloeistof inspeksie en periodieke instandhouding per vervaardiger aanbevelings en nutsinstandhoudingskedules.

Bestelinligting

Wanneer ’n bestelling geplaas word, moet die vereiste konfigurasie gespesifiseer word volgens die plaaslike netwerkvereistes, toepaslike standaarde en projektegniese spesifikasie. Die volgende parameters moet duidelik gestel word vir tegniese bevestiging en produksievrygawe:

  • Modelkeuse: LB6-35 of LABN6-35
  • Nominale primêre stroom / transformasieverhouding
  • Nominale sekondêre stroom: 5 A (standaard)
  • Toepassing en akkuraatheidvereistes: Metings- en/of beskermingsakkuraatheidsklas kombinasie (bv. 0.2 / 10P10 / 10P20)
  • Nominale las (VA): Vir elke sekondêre kern/wikkeling
  • Kortsluitbestandigheidsvereistes: Ith (1 s) en Idyn (piek) per stelsel foutvlak
  • Isolasievlak: Standaard 40.5 / 95 / 185 kV of soos vereis
  • Vervuilingsklas: Graad II of Graad III (bepaal kruipafstandvereiste)
  • Aanpassingsvereistes: Tenkafmetings, materiaalspesifikasies of monteeropsigting indien van toepassing

Hoe om te kies

  1. Bepaal nominale primêre stroom (Ip) gebaseer op voeder/lasgradering en verwagte bedryfsomvang.
  2. Kies metings- en/of beskermingsakkuraatheidvereistes (bv. 0.2 of 0.5 vir meting; 10P10 of 10P20 vir beskerming).
  3. Bevestig nominale las (VA) vir elke sekondêre kring gebaseer op gekoppelde meters/relais en bedradingsverliese.
  4. Verifieer kortsluitbestandigheidsvermoë (Ith/Idyn) teen die stelsel se verwagte foutstroom by installasielokasie.
  5. Bevestig isolasievlak en vervuilingsklas gebaseer op installasieomgewing en plaaslike standaarde.

Indien plaaslike nuts- of projekvereistes van toepassing is (bv. spesifieke terminaalrangskikking, dokumentasietaal, vereiste sertifikate of spesiale omgewingsomstandighede), spesifiseer dit tydens die bestel stadium. Spesiale konfigurasies moet bevestig word deur tegniese ooreenkoms en finale datasblad voor produksie.

GKV’s

Kies CT-verhouding / nominale primêre stroom (Ip) vanaf voeder kontinue las en vereiste meetomvang, dan verifieer teen 35kV stelselontwerp, beskermingskoördinasievereistes en buite-installasiebeperkings.

Spesifiseer aparte sekondêre kerne vir meting en beskerming, elk met sy eie akkuraatheidsklas en nominale las (VA) per IEC 61869-2 en GB/T 20840.2. Multi-kern konfigurasies (3-4 kerne) is standaard vir gekombineerde metings- en dubbele beskermingstoepassings.

Nominale las (VA) moet die totale gekoppelde las (meter/relais verbruik + bedradingsweerstandsverlies) vir 5A sekondêre stroom dek. Bereken las as: VA = I²·(Rlead + Rinstrument), waar I = 5A, en verifieer teen bestelde lasgradering.

Ith en Idyn moet voldoen aan of die stelsel se kortsluitstroom by die installasielokasie oorskry, bevestig deur naamplaat en fabriekstoetsrapport ooreenstemming met IEC 61869-2 vereistes.

Ja. Met identiese verhouding/akkuraatheid/las/Ith/Idyn spesifikasies, is LB6-35 en LABN6-35 elektries gelykwaardig. Keuse is gebaseer op interne konstruksievoorkeur en spesifieke installasievereistes.

Moenie CT sekondêre oopsluit onder geënergiseerde primêre nie. Grond volgens projekpraktyk en neem kennis van terminaalmerke (P1/P2, 1S1/1S2) vir korrekte polariteit.

Standaardtipe verskaf ≥735mm kruipafstand vir Graad II vervuilingsernst. W2 tipe verskaf ≥1100mm kruipafstand vir Graad III (swaar vervuiling) omgewings per IEC 60815 vervuilingsernst klassifikasie.

Die naamplaat en fabriekstoetsrapport oorheers vir aanvaarding. Oliekwaliteit en isolasietoetse moet projekspesifikasie volg; eenheidstoetsertifikate is naspoorbaar na geakkrediteerde laboratoriums per ISO/IEC 17025.
