LKZB-0.5 (LBD-LCT) gesplete kern nulvolgorde stroomtransformators (6–35kV)

LKZB-0.5 (LBD-LCT) gesplete kern nulvolgorde stroomtransformators (6–35kV)

Splitkern nulvolgorde-stroomtransformator vir aardfoutopsporing in 6–35 kV binnenshuis kabelstelsels

  • Splitkern tangontwerp wat sonder kabelontkoppeling in aansluitkaste geïnstalleer kan word
  • 10P10-beskermingsnoukeurigheid met ALF 10 vir betroubare aardfout-afskakeling
  • 1 A sekondêr, 1–5 VA las wat ooreenstem met algemene beveiligingsrelais en bedradingsverliese
  • Verskeie openinge φ60–φ180, spesiaal vervaardig tot φ240 vir verskillende kabelgroottes

Produk Oorsig

Funksionele Definisie

Die LKZB-0.5 (LBD-LCT) reeks gesplete-kern nulvolgorde stroomtransformators is presisie elektromagnetiese beskermings-toestelle ontwerp vir residuele (nulvolgorde) stroom opsporing en aardefoutbeskerming in middelspanning wisselstroom kabelstelsels. Gebaseer op elektromagnetiese induksie, monitor die transformator die vektorsom van driefase strome (nulvolgorde komponent) om isolasie agteruitgang, lekkasie of grondfout toestande aan te dui.

Sleutelwaardes

Item Spesifikasie (per bestelling / naamplaat)
Stelsel spanning klas 6–35 kV klas (kabelkop / terminasiekabinet toepassings)
Gegradeerde frekwensie 50 Hz of 60 Hz
Gegradeerde sekondêre stroom 1 A
Akkuraatheid klas 10P10 (beskermings kern)
Gegradeerde las 1–5 VA (per spesifikasie)
Las drywingsfaktor cosφ = 0.8 (vertragend) tensy anders aangedui
Kern opening deursnee φ60 / φ80 / φ100 / φ150 / φ180 mm (aangepas tot 240 mm)
Isolasie vlak Sekondêre isolasie 3 kV AC (1 min) — primêre isolasie verskaf deur kabel isolasie stelsel
Installasie tipe Gesplete-kern (opening) struktuur met bout vasgemaak
Toepaslike standaarde IEC 61869-1 / IEC 61869-2; GB 1208-1997; DL/T 856-2004 (en ander toepaslike projek standaarde)
Sertifisering Gekwalifiseer deur Electric Power Automation Equipment Quality Inspection and Testing Center

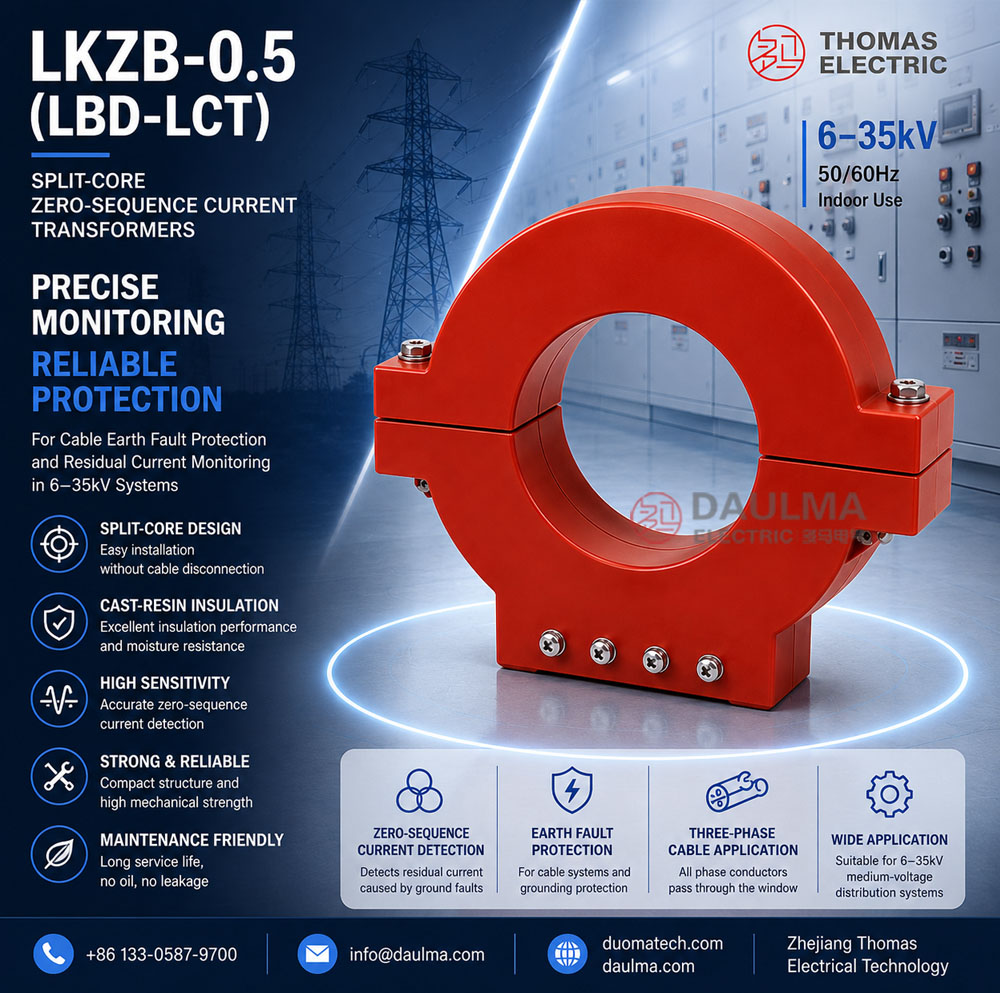

Produk Vertonings

KZB 0.5 LBD LCT split core zero sequence current transformers display

LKZB 0.5KV

Werkingsbeginsel

Werkend volgens Faraday se wet van elektromagnetiese induksie, gebruik die nulvolgorde stroomtransformator ‘n toroidale magnetiese kern met al drie fase geleiers wat deur die sentrale opening loop. Onder gebalanseerde driefase toestande is die vektorsom van strome ongeveer nul en word geen effektiewe magnetiese vloed geproduseer nie. Tydens ‘n aarde fout of isolasie breuk, genereer residuele (nulvolgorde) stroom magnetiese vloed in die kern en induseer ‘n proporsionele sekondêre sein om beskermingsrelais en monitering toestelle aan te dryf.

Stelsel Toepassingsposisie

  • Kabel Grond Fout Beskerming: 6–35 kV kragkabel stelsels
  • Relais Beskermingsstelsels: Nulvolgorde oorstroom en aardefout opsporing
  • Grondstelsel Monitering: Direk geaard, ongeaard, hoë-weerstand geaard, lae-weerstand geaard, en boogonderdrukkingspoel geaarde stelsels
  • Industriële Kragverspreiding: Elektriese krag, metallurgie, steenkoolmynbou, spoorweë, petroleum, chemiese, en boumateriaal industrieë

Strukturele Oorsig

Gesplete-kern konstruksie met ABS ingenieurskunssieraad behuising en epoksie hars inkapseling bied stabiele isolasie prestasie, vog weerstand, en meganiese sterkte. Die openingsmeganisme maak installasie sonder kabel loskoppeling moontlik, wat retro-installasie en onderhoudswerk in kabelterminasiekabinette ondersteun. Die tweedelige ontwerp met bout vasgemaak verseker veilige meganiese sluiting en konsekwente magnetiese koppeling vir langtermyn beskermingswerking.

Model Aanduiding

LKZB 0.5 LBD LCT Zero Sequence Current Transformer type

Model Kode Verduideliking

  • L — Stroomtransformator (CT)
  • K — Beskerming toepassing (nulvolgorde beskerming)
  • Z — Gegote-hars (epoksie) geïsoleer, ingeslote struktuur
  • B — Gesplete-kern (opening / klamp-aan) konstruksie
  • 0.5 — Isolasie klas aanduiding vir sekondêre kant (soos gespesifiseer)
  • LBD-LCT — Reeks kode wat gesplete-kern nulvolgorde beskerming transformator aandui

Strukturele Variante

Die LKZB-0.5 reeks is beskikbaar in sirkelvormige en reghoekige (vierkantige) behuising konfigurasies om verskillende kabelinstallasie omgewings en ruimtebeperkings te akkommodeer. Beide variante bied ekwivalente elektriese prestasie wanneer gespesifiseer met dieselfde stroomverhouding, akkuraatheid klas, las, en opening grootte. Keuse tussen sirkelvormige en reghoekige behuising is gebaseer op installasie vryheid, kabel rangskikking geometrie, en kabinet uitleg.

Diens Toestande

Die LKZB-0.5 (LBD-LCT) reeks nulvolgorde stroomtransformators is ontwerp vir binne gebruik onder normale diens toestande in middelspanning kabelstelsels.

  • Installasie omgewing: Slegs binne installasie (kabelterminasiekabinette, verspreidings skakeltoerusting)
  • Hoogte bo seevlak: Nie meer as 1000 m nie (hoër hoogte moet gespesifiseer word vir ingenieurs bevestiging)
  • Omgewingstemperatuur: −5 °C tot +40 °C
  • Relatiewe humiditeit: Daaglikse gemiddeld ≤ 95%, maandelikse gemiddeld ≤ 90% (by +20 °C verwysing)
  • Omgewings toestande: Vry van korrosiewe gasse of damp; vry van ontplofbare of brandbare media; geen ernstige vibrasie, meganiese skok, of impak nie; geskik vir normale binnekabel installasie omgewings
Ingenieursnota: Die installasie plek moet voldoen aan toepaslike elektriese veiligheidsregulasies en stabiele bedryfs toestande verskaf gedurende die transformator se diens lewensduur. Die gesplete-kern ontwerp ondersteun retro-installasie sonder kabel loskoppeling.

Konstruksie

Konstruksie Ontwerp

  • Struktuur: Gesplete-kern (opening / klamp-aan) tipe vir kabel installasie
  • Behuising: ABS ingenieurskunssieraad met hoë meganiese sterkte en isolasie eienskappe
  • Isolasie: Epoksie hars inkapseling van magnetiese kern en sekondêre wikkeling
  • Kern: Ring-tipe (toroidale) magnetiese kern geoptimaliseer vir residuele stroom opsporing
  • Sluitingsmeganisme: Tweedelige konstruksie met bout vasgemaak vir veilige sluiting
  • Monteer: Twee vasmaak gate in basis vir veilige installasie

Die epoksie hars inkapseling bied stabiele isolasie eienskappe en weerstand teen vog, verontreiniging, en veroudering vir langtermyn binne diens. Die gesplete-kern struktuur vermy kabel loskoppeling tydens installasie of vervanging.

Kern Opening Spesifikasies

Standaard opening deursnees: φ60 mm, φ80 mm, φ100 mm, φ150 mm, φ180 mm. Aangepaste opening groottes tot φ240 mm is beskikbaar op versoek. Die gekose opening moet alle drie fase geleiers akkommodeer met voldoende vryheid vir kabel isolasie en installasie toleransies.

Wikkelinge & Terminaal Merking

  • Primêr: Kabel geleiers wat deur sentrale opening loop (geen galvaniese verbinding nie)
  • Sekondêre terminale: K1 / K2

Terminaal merkings volg standaard nulvolgorde CT konvensies. Onder gebalanseerde driefase toestande is residuele stroom weglaatbaar. Tydens aarde-fout toestande, lewer sekondêre terminale K1 en K2 uitset na die beskermingsrelais. Korrekte polariteit moet waargeneem word om regte beskermings rigting en koördinasie te verseker.

Tegniese Data

Hierdie afdeling verskaf keuse-georiënteerde tegniese data vir die LKZB-0.5 (LBD-LCT) reeks binne gesplete-kern nulvolgorde stroomtransformator gebruik in 6–35 kV klas AC kabelstelsels (50 Hz of 60 Hz). Die data ondersteun voorlopige keuse van stroomverhouding, akkuraatheid klas, en gegradeerde las gebaseer op beskermingsrelais vereistes en grondpraktyk.

Definisies: Akkuraatheid klas 10P10 dui beskermings-klas akkuraatheid met saamgestelde fout binne gespesifiseerde limiete tot 10× gegradeerde primêre stroom (akkuraatheid limiet faktor ALF = 10). Gegradeerde uitset (VA) is die toelaatbare las by gegradeerde sekondêre stroom. Die transformator meet nulvolgorde (residuele) stroom, d.w.s. die vektorsom van driefase strome tydens aarde foute.

Notasie: Stroomverhouding weerspieël die verwagte residuele stroom opsporing reeks met ‘n 1 A sekondêre uitset. Keuse moet maksimum aarde-fout stroom, relais aktivering sensitiwiteit, en kabelstelsel grondkonfigurasie oorweeg.

Data Verwysing

Gegradeerde Primêre
Stroom (A)
Akkuraatheid Klas Gegradeerde Uitset
(VA)
Opening Deursnee
Opsies
50 10P10 1 φ60 / φ80 / φ100 / φ150 / φ180
75 10P10 1.6 φ60 / φ80 / φ100 / φ150 / φ180
100 10P10 2.5 φ60 / φ80 / φ100 / φ150 / φ180
150 10P10 5 φ60 / φ80 / φ100 / φ150 / φ180
200 10P10 5 φ60 / φ80 / φ100 / φ150 / φ180
300 10P10 5 φ60 / φ80 / φ100 / φ150 / φ180
400 10P10 5 φ60 / φ80 / φ100 / φ150 / φ180
600 10P10 5 φ60 / φ80 / φ100 / φ150 / φ180

Standaarde & Normatiewe Verwysings

Standaard Titel Toepassing
IEC 61869-1 Instrument Transformators – Deel 1: Algemene Vereistes Algemene vereistes vir instrument transformators
IEC 61869-2 Instrument Transformators – Deel 2: Addisionele Vereistes vir Stroomtransformators CT-spesifieke tegniese vereistes
GB 1208-1997 Stroomtransformators Nasionale CT standaard waar gespesifiseer deur projek
DL/T 856-2004 Tegniese Spesifikasie vir Beskerming CT en Spanning Transformator Beskerming transformator vereistes vir kragstelsels
GB/T 16927.1 Hoë-spanning Toets Tegnieke – Deel 1: Algemene Definisies en Toets Vereistes Diëlektriese toets vereistes
IEEE C37.60 Vereistes vir Outomatiese Kring Herhaalde Sluiters Opsioneel (beskermingsstelsel integrasie verwysing)

Fabriekstoets Voldoening

  • Routine toetse per toepaslike IEC/GB vereistes (polariteit/merking verifikasie, verhouding kontrole, en beskermings akkuraatheid verifikasie by gespesifiseerde las)
  • Diëlektriese toetse — Sekondêre isolasie weerstaan: 3 kV AC vir 1 minuut (primêre isolasie verskaf deur kabel isolasie stelsel)
  • Akkuraatheid verifikasie by gegradeerde las en by akkuraatheid limiet faktor (10 × In)
  • Visuele en dimensionele inspeksie insluitend merking, opening vryheid, en gesplete-kern sluitingsmeganisme werking
  • Tipe en spesiale toetse soos vereis deur projek spesifikasie of sertifiseringsowerheid

Installasie & Afmetings

  • Die gesplete-kern konstruksie laat installasie op bestaande kabel toe sonder kabel loskoppeling.
  • Posisioneer die twee helftes rondom die kabel bondel met alle drie fase geleiers wat deur die opening loop.
  • Handhaaf voldoende vryheid tussen kabel isolasie en opening wande.
  • Verbind en beveilig die twee helftes met die verskafde boute met gespesifiseerde wringkrag.
  • Monteer die transformator met die twee vasmaak gate om vibrasie of beweging te voorkom.
  • Roeteer sekondêre bedrading na die beskermingsrelais met behoorlike meganiese ondersteuning en spanning verligting.

Dimensionele Data

Model Opening Deursnee
φ (mm)
Wydte
L (mm)
Hoogte
H (mm)
Dikte
(mm)
Vasmaak Gat
Spesifikasie
Vasmaak Gat
Sentrum Afstand
LCT-2 80 210 200 55 M × 25 110 ± 0.5
LCT-3 100 260 230 55 M × 25 110 ± 0.5
LCT-4 120 260 230 55 M × 25 110 ± 0.5
Aangepaste Opening Groottes: Opening deursnees tot 240 mm is beskikbaar op versoek. Kontak tegniese ondersteuning vir aangepaste dimensionele spesifikasies en lewertyd.

Omtrek Teken

LKZB 0.5 LBD LCT Zero Sequence Current Transformer Dimensions 1 1

Veiligheids Kennisgewing: Nulvolgorde CT sekondêre stroombane mag nooit oop gelaat word wanneer kabel stroombane onder spanning is nie. Voor onderhoud, kortsluit en grond betroubaar die sekondêre terminale K1 en K2 in ooreenstemming met plaaslike elektriese veiligheidsregulasies. Onbehoorlike installasie of onderhoud kan lei tot verlies van aarde fout beskerming.

Veiligheidsnotas

  • Sekondêre stroombaane mag nooit oop gelaat word wanneer die kabelstelsel onder spanning is nie, aangesien gevaarlike hoë spanning oor sekondêre terminale kan verskyn tydens fout toestande.
  • Tydens inspeksie of onderhoud, kortsluit die sekondêre stroombaane voor afkoppeling van relais of instrumente.
  • Een punt van die sekondêre stroombaane moet betroubaar geaard wees in ooreenstemming met toepaslike standaarde en plaaslike praktyk.
  • Vasmaak die gesplete-kern sluitingsmeganisme met gespesifiseerde bout wringkrag om konsekwente prestasie te verseker.
  • Alle installasie en onderhoud werk moet voldoen aan plaaslike elektriese veiligheidsregulasies en kabelstelsel bedryfs prosedures.
  • Verifieer polariteit en terminaal verbindings voor aktivering van beskermings stroombane.

Bestelinligting

Wanneer ‘n bestelling plaas, spesifiseer die konfigurasie volgens kabelstelsel parameters, grondmetode, relais vereistes, en projek spesifikasie. Die volgende parameters moet gestel word vir tegniese bevestiging en produksie vrystelling:

  • Gegradeerde primêre stroom / verhouding (bv., 100/1, 200/1)
  • Gegradeerde sekondêre stroom (1 A standaard)
  • Akkuraatheid klas (10P10 vir beskerming)
  • Gegradeerde las (VA) gebaseer op relais inset impedansie en bedrading weerstand
  • Kern opening deursnee (φ60 / φ80 / φ100 / φ150 / φ180 of aangepas)
  • Behuising konfigurasie (sirkelvormig of reghoekig/vierkantig)

Keuse Riglyne: Kies gegradeerde primêre stroom gebaseer op maksimum verwagte residuele aarde-fout stroom. Bevestig dat die verhouding relais sensitiwiteit vereistes vir hoë-impedansie foute ontmoet terwyl versadiging by maksimum fout stroom vermy word. Verifieer gegradeerde las (VA) dek relais impedansie plus sekondêre bedrading weerstand oor die volle lengte. Kies opening grootte om drie fase geleiers te akkommodeer met voldoende vryheid en toleransies. Indien spesifieke nutsmaatskappy/projek vereistes van toepassing is (verifikasie punte, terminaal rangskikking, monteer beperkings, dokumentasie taal, sertifikate), stel dit by bestelling vir tegniese ooreenkoms en finale datasblad bevestiging.
