Produk Oorsig
Funksionele Definisie
Die LCWD1-35 (LABN1-35W2) 35kV buite-lug olie-ondergedompelde stroomtransformators is presisie elektromagnetiese instrumente wat ontwerp is vir akkurate stroommeting, energiemeting en relaaisbeskermingstoepassings in 35 kV klasse wisselstroom kragstelsels. Hierdie olie-ondergedompelde buite-lug stroomtransformators maak gebruik van die beginsels van elektromagnetiese induksie om galvanies geïsoleerde sekondêre stroomseine te lewer wat proporsioneel is tot die primêre stroom, en werk teen 50 Hz of 60 Hz.
Kernspesifikasie-oorsig
| Item | Spesifikasie (per bestelling / naamplaat) |
|---|---|
| Stelselspanningsklasse | 35 kV klasse (buite-lug distribusie- en transmissietoepassings) |
| Geskatte frekwensie | 50 Hz / 60 Hz |
| Geskatte sekondêre stroom | 5 A |
| Akkuraatheidsklasse | Metings- en/of beskermingskerne soos gespesifiseer (bv. 0.2S, 0.5, 10P15, 10P20) |
| Geskatte las | Per kern/wikkeling soos gespesifiseer: 0.2S (30 VA), 0.5 (50 VA), 10P20 (50 VA) |
| Laskragfaktor | cosφ = 0.8 (naloop) tensy anders deur die projekstandaard gespesifiseer |
| Kortsluit weerstand | Ith (1 s) en Idyn (piek) soos gespesifiseer per primêre stroomgradering |
| Isolasievlak | 40.5/95/185 kV (Um/Up/Ud) |
| Kruipafstand | Standaard: ≥735 mm; W2 variant: ≥1100 mm |
| Verontreinigingsklasse | Klas II of Klas III (kiesbaar) |
| Toepaslike standaarde | IEC 61869-1 / IEC 61869-2; GB/T 20840.1 / 20840.2; GB 1208-1997; GB 5583-85 (PD waar gespesifiseer) |
| Strukturele variante | LCWD1-35 (standaard), LABN1-35W2 (verlengde kruipafstand) |

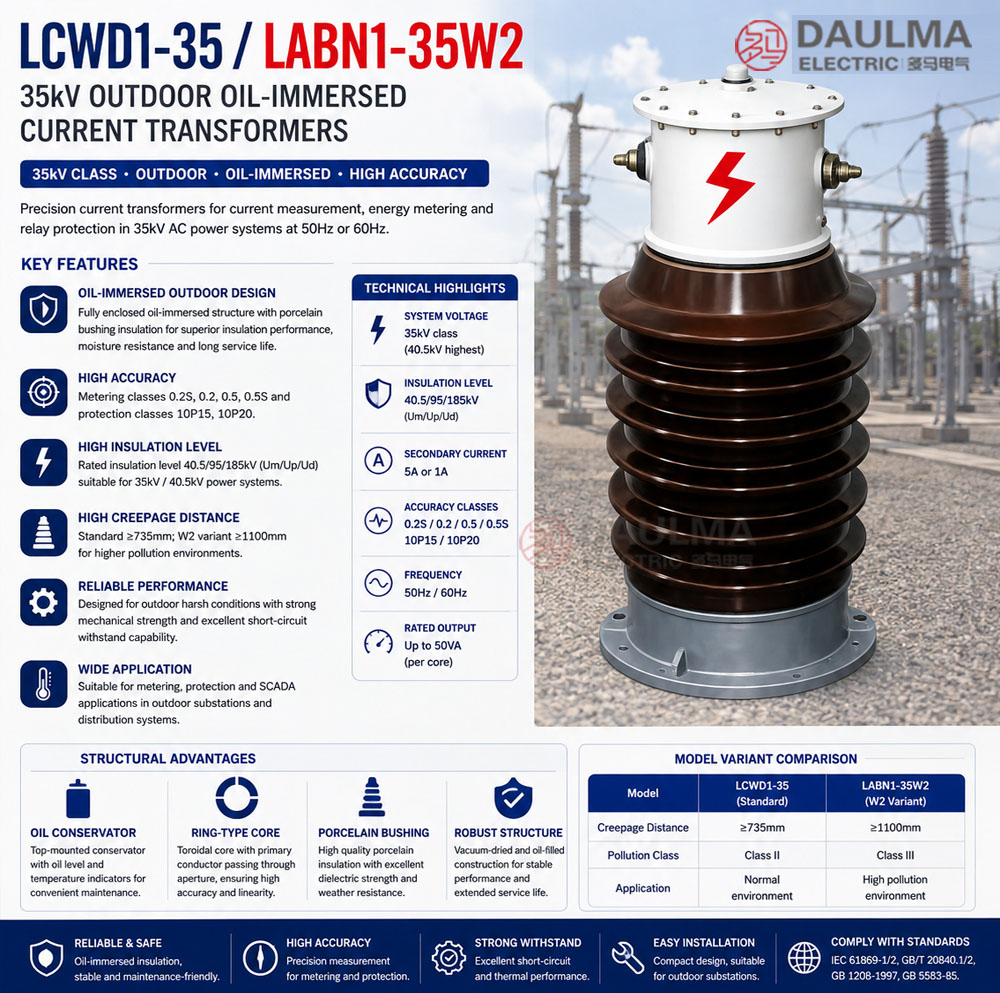

Produk Vertoning
Werkingsbeginsel
Deur Faraday se wet van elektromagnetiese induksie te gebruik, het die transformator ‘n toroidale magnetiese kern met die primêre geleier wat deur die opening loop en sekondêre wikkelinge wat rondom die kern gewikkel is. Die magnetiese vloed wat deur die primêre stroom gegenereer word, induseer ‘n proporsionele spanning in die sekondêre wikkeling, wat ‘n gestandaardiseerde 5 A uitsetstroom lewer deur die aangeslote las. Die olie-ondergedompelde konstruksie bied verbeterde isolasievermoë en termiese prestasie vir buite-lug werking.
Stelseltoepassingposisie
- Middel-Hoë Spanningsdistribusie: 35 kV buite-lug substasies en distribusiestelsels
- Energiemetings: Inkomste-graad elektrisiteitsmetingstelsels
- Beskermingskringe: Oorstroom-, differensiële en afstandbeskermingskemas
- SCADA-integrasie: Toesighoudende beheer- en data-insamelingstelsels
Strukturele Oorsig
Olie-ondergedompelde konstruksie met porseleinbuis-isolasie verseker superieure isolasieprestasie, vogweerstand en buite-lug weerbaarheid. Die kompakte ontwerp ondergaan vakuumdroging en olievullingsprosesse om hoë diëlektriese sterkte te bereik. Die porseleinbuis is gemonteer op ‘n metaalbasis, met ‘n oliebehoudertjie (uitsettingsreservoir) bo-aan toegerus met olievlak- en temperatuuraanwysers vir onderhoudsmonitoring.
Modelbenaming
Modelkode Verduideliking
- L — Stroomtransformator (CT)
- C — Buite-lug installasietipe
- W — Olie-ondergedompelde konstruksie
- D — Enkelfase konfigurasie
- 1 — Ontwerpkode (platform/iterasie)
- 35 — Spanningsklasse (kV)
- W2 — Verlengde kruipafstand variant (wanneer gespesifiseer)
Variantverskille
LCWD1-35 en LABN1-35W2 is elektries gelykwaardig wanneer hulle met dieselfde verhouding, akkuraatheidsklasse, lasse en Ith/Idyn gespesifiseer word. Die W2 variant bied verlengde kruipafstand (≥1100 mm teenoor ≥735 mm standaard) vir hoër verontreinigingsomgewings (Klas III teenoor Klas II). Keuse tussen variante is gebaseer op plekverontreinigingsvlakvereistes en omgewingstoestande.
Diensvoorwaardes
Die LCWD1-35 reeks stroomtransformators is ontwerp vir buite-lug werking onder normale diensvoorwaardes in 35 kV kragstelsels.
- Installasie-omgewing: Buite-lug installasie
- Hoogte: ≤1000 m (hoër hoogte moet gespesifiseer word vir ingenieursbevestiging)
- Omgewingstemperatuur: −25 °C tot +40 °C
- Relatiewe humiditeit: Daaglikse gemiddeld ≤ 95%, maandelikse gemiddeld ≤ 90%
- Verontreinigingsklasse: Klas II (standaard) of Klas III (W2 variant)
- Omgewingstoestande: Geskik vir buite-lug blootstelling; geen ernstige meganiese skok of vibrasie nie
Konstruksie
Konstruksieontwerp
- Struktuur: Paaltipe vir buite-lug substasies
- Isolasie: Olie-ondergedompel met porseleinbuis-isolasie
- Kern: Ringtipe magnetiese kernontwerp
- Verwerking: Vakuumdroging en olievulling vir optimale isolasie
- Oliebehoudertjie: Bo-aan gemonteerde uitsettingsreservoir met olievlak- en temperatuuraanwysers
Die olie-ondergedompelde konstruksie met vakuumgedroogde kernsamestelling bied stabiele isolasie-eienskappe en weerstand teen vog, verontreiniging en veroudering vir langtermyn buite-lug diens. Die porseleinbuis bied robuuste meganiese beskerming en elektriese isolasie.
Wikkelinge & Terminaalmerking
- Primêre wikkeling: Geleë in boonste gedeelte van kernsamestelling
- Sekondêre wikkeling: Geleë in onderste gedeelte van kernsamestelling
- Terminaalopstelling: P1 terminaal geïsoleer deur klein porseleinbuis (geïsoleer van behuising); P2 terminaal verbind direk met metaalbasis vir aarding
Terminaalmerking
- Primêre terminale: P1 / P2
- Sekondêre terminale (Groep 1): 1S1 / 1S2
- Sekondêre terminale (Groep 2): 2S1 / 2S2 (wanneer dubbelkernkonfigurasie)
Terminaalmerkings volg standaard CT polariteitskonvensies per IEC 61869-2. Onder normale bedryfstoe-stande word die verwysingsstroomrigting gedefinieer van P1 na P2. Korrekte terminaalidentifisering moet nagekom word om metings- en beskermingsprestasie te verseker.
Tegniese Data
Hierdie afdeling verskaf seleksie-georiënteerde tegniese data vir die LCWD1-35 / LABN1-35W2 reeks buite-lug, olie-ondergedompelde stroomtransformator wat gebruik word in 35 kV klasse wisselstroom stelsels (50 Hz / 60 Hz). Data hieronder is bedoel vir voorlopige seleksie van akkuraatheidsklasse kombinasies, geskatte lasse en kortsluit weerstandvermoë.
Definisies: Akkuraatheidsklasse kombinasie dui beskikbare metings/beskermingskerne in een CT aan (multi-kernkonfigurasie mag van toepassing wees). Geskatte uitset (VA) is gespesifiseer per sekondêre kern. Ith is die geskatte korttyd termiese stroom (1 s). Idyn is die geskatte dinamiese stroom (piek).
Notasie: Ith/Idyn waardes is gespesifiseer vir elke primêre stroomgradering en geverifieer deur fabriekstoets. Aanvaarding moet gebaseer wees op naamplaatwaardes en die fabriekstoetsverslag.
Dataverwysing
| Geskatte Primêre Stroom (A) |
Akkuraatheid Klasse Kombinasie |
Geskatte Uitset 0.2S (VA) |
Geskatte Uitset 0.5 (VA) |
Geskatte Uitset 10P20 (VA) |
Termiese Stroom Ith (kA/1s) |
Dinamiese Stroom Idyn (kA) |
|---|---|---|---|---|---|---|
| 5 | 0.5/10P15
0.2/0.5 0.2/0.2 |
30 | 50 | 50 | 0.375 | 0.95 |
| 10 | 0.75 | 1.9 | ||||
| 15 | 1.12 | 2.9 | ||||
| 20 | 1.5 | 3.8 | ||||
| 30 | 2.25 | 5.7 | ||||
| 40 | 3 | 7.6 | ||||
| 50 | 3.75 | 9.6 | ||||
| 75 | 5.62 | 14.5 | ||||
| 100 | 7.5 | 19.2 | ||||
| 200 | 11.25 | 28.7 | ||||
| 300 | 15 | 38.3 | ||||
| 400 | 22.5 | 57.5 | ||||
| 600 | 30 | 76.5 | ||||
| 800 | 45 | 115 | ||||
| 1000 | 45 | 115 | ||||
| 1200 | 45 | 115 | ||||
| 1500 | 45 | 115 |
10P vlak akkuraatheidslimietfaktor
Vir 10P klasse beskermingskerne word die akkuraatheidslimietfaktor (ALF) gespesifiseer in die akkuraatheidsklasse-aanduiding (bv. 10P15 dui ALF = 15 aan, 10P20 dui ALF = 20 aan). Hierdie faktor definieer die verhouding van geskatte akkuraatheidslimiet primêre stroom tot geskatte primêre stroom waarby die saamgestelde fout nie 10% oorskry nie.
Standaarde & Normatiewe Verwysings
| Standaard | Titel | Toepassing |
|---|---|---|
| IEC 61869-1 | Instrumenttransformators – Deel 1: Algemene Vereistes | Algemene vereistes |
| IEC 61869-2 | Instrumenttransformators – Deel 2: Addisionele Vereistes vir Stroomtransformators | CT-spesifieke vereistes |
| GB/T 20840.1 | Instrumenttransformators – Deel 1: Algemene Vereistes | Nasionale standaard (uitgelyst met IEC 61869 raamwerk) |
| GB/T 20840.2 | Instrumenttransformators – Deel 2: Stroomtransformators | Nasionale CT vereistes (uitgelyst met IEC 61869-2) |
| GB 1208-1997 | Stroomtransformators | Nasionale CT standaard waar deur die projek gespesifiseer |
| GB 5583-85 | Gedeeltelike Ontlading Vlakvereistes | Gedeeltelike ontladingsvereistes waar deur die projek gespesifiseer |
| IEEE C57.13 | Standaardvereistes vir Instrumenttransformators | Opsioneel (Noord-Amerika projekverwysing) |
| IEC 60068-2-17 | Omgewingstoetsing – Soutmis | Opsioneel (projek-spesifieke omgewingvalidasie) |
| IEC 60085 | Elektriese Isolasie – Termiese Evaluering | Opsioneel (isolasietermiese evaluering verwysing) |
Fabriekstoets-nakoming
- Routine toetse per toepaslike IEC/GB vereistes (insluitend polariteit/merking, verhoudingsverifikasie en akkuraatheidsverifikasie per gespesifiseerde klasse en las)
- Diëlektriese toetse per isolasiekoördinasievereistes en toepaslike standaard (40.5/95/185 kV)
- Gedeeltelike ontladingstoets waar deur die projekvereiste gespesifiseer (GB 5583-85)
- Visuele en dimensionele inspeksie insluitend merking en handwerklikheidskonformiteit
- Tipe- en spesiale toetse soos vereis deur die projekspesifikasie
Installasie & Afmetings
Ontlont
- Ontlontafmetings en monteeringsbesonderhede word verskaf in die dimensionele tekeninge.
- Die transformator moet veilig gemonteer word met behulp van die aangewese vasmaakgate op die metaalbasis.
- Primêre geleierverbinding kan gemaak word via busbar of draadstude terminale, afhangende van primêre stroomgradering.
- Voldoende speling moet gehandhaaf word vir isolasie, hitteverstryding en onderhoudstoegang.
- Olievlak- en temperatuuraanwysers op die behoudertjie moet toeganklik wees vir roetine-inspeksie.
Verbindingsgrootte
Skroutipe verbindinggrootte
| Primêre Stroomreeks (A) | Verbindingtipe | Draadgrootte |
|---|---|---|
| 5 – 500 | Draadstud | M22 × 1.5 |
| 600 – 1000 | Draadstud | M27 × 1.5 |
| 1200 – 1500 | Draadstud | M30 × 1.5 |
Koperbusbar verbindinggrootte
| Primêre Stroomreeks (A) | B Afmeting (mm) |
|---|---|
| 5 – 500 | 410 |
| 600 – 1000 | 440 |
| 1200 – 1500 | 440 |
Veiligheidsnotas
- Sekondêre kring mag nooit oopgelaat word wanneer die transformator onder spanning is nie, aangesien gevaarlike hoë spanning oor die sekondêre terminale kan verskyn.
- Tydens inspeksie of onderhoud moet die sekondêre kring kortgesluit word voor enige instrumente losgekoppel word.
- Een punt van die sekondêre kring moet betroubaar geaard wees in ooreenstemming met toepaslike standaarde.
- Alle installasie- en onderhoudswerk moet aan plaaslike elektriese veiligheidsregulasies voldoen.
- Olievlak moet gereeld nagegaan word; vul by met ooreenstemmende transformatorolie as vlak onder minimummerk daal.
- Temperatuuraanwysers moet gemonitor word; oormatige temperatuur mag oorbelasting of interne fout aandui.
Bestelinligting
Wanneer ‘n bestelling geplaas word, moet die vereiste konfigurasie gespesifiseer word volgens die plaaslike netwerkvereistes, toepaslike standaarde en projektegniese spesifikasie. Die volgende parameters moet duidelik gestel word vir tegniese bevestiging en produksievrygawe:
- Geskatte primêre stroom / transformasieverhouding
- Geskatte sekondêre stroom (5 A standaard)
- Toepassing en akkuraatheidsvereistes (metings- en/of beskermingsakkuraatheidsklasse kombinasie)
- Geskatte las (VA) vir elke sekondêre kern/wikkeling
- Kortsluit weerstandvereistes: Ith (1 s) en Idyn (piek)
- Isolasievlak: 40.5/95/185 kV (standaard) of pasgemaak
- Verontreinigingsklasse: Klas II (standaard, ≥735 mm kruipafstand) of Klas III (W2, ≥1100 mm kruipafstand)
- Primêre verbindingtipe: Draadstud of busbar verbinding
- Pasgemaakte vereistes: Olietankstruktuur, materiale, afmetings, monteeringskonfigurasie
Hoe om te kies
1: Bepaal geskatte primêre stroom (Ip) gebaseer op voeder-/lasgradering en verwagte bedryfsreeks vir 35 kV stelsel.
2: Kies metings- en/of beskermingsakkuraatheidsvereistes (bv. 0.2S vir presisiemetings; 0.5 vir algemene metings; 10P15 of 10P20 vir beskerming).
3: Bevestig geskatte las (VA) vir elke sekondêre kring gebaseer op aangeslote meters/relais en bedradingsverliese.
4: Verifieer kortsluit weerstandvermoë (Ith/Idyn) teen die substasie foutvlak.
5: Kies verontreinigingsklasse gebaseer op plekomgewingsassessering (Klas II standaard of Klas III vir swaar verontreinigingsareas).
Indien plaaslike nutsmaatskappy- of projekvereistes van toepassing is (bv. spesifieke isolasiekoördinasie, gedeeltelike ontladingsgrense, terminaalopstelling, monteeringsbeperkings, olietankaanpassing, dokumentasietaal of vereiste sertifikate), spesifiseer dit tydens die bestellingsfase. Spesiale konfigurasies moet bevestig word deur tegniese ooreenkoms en finale datasblad voor produksie.
