Produk Oorsig
LDJLSZV-10 is ‘n buite-gebruik vloerstaande gekombineerde transformator-metingkassie vir 10kV middelspannings-distribusiestelsels. Dit integreer stroomtransformator (CT)– en spanningstransformator (PT/VT)-funksies in een metaalbehuising, en verskaf stroom- en spanningseine vir hoëspannings-energiemetings met verbeterde meganiese beskerming.
Hierdie produk is geskik vir 10kV driefase wisselstroom distribusienetwerke. Dit word algemeen gebruik in substasie terreine, industriële fasiliteite en distribusiepunte waar vloerinstallasie benodig word. Die produk ondersteun aktiewe en reaktiewe energiemeting deur geïntegreerde CT- en PT-sekondêre uitsette met metaalkabinetbeskerming teen omgewingsfaktore en meganiese skade.

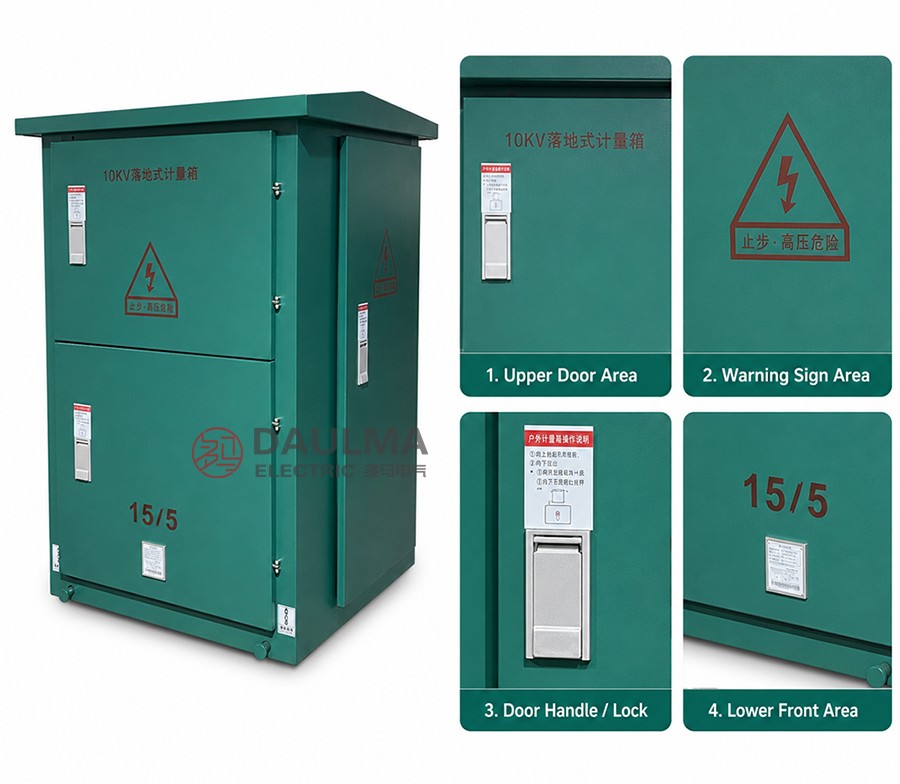

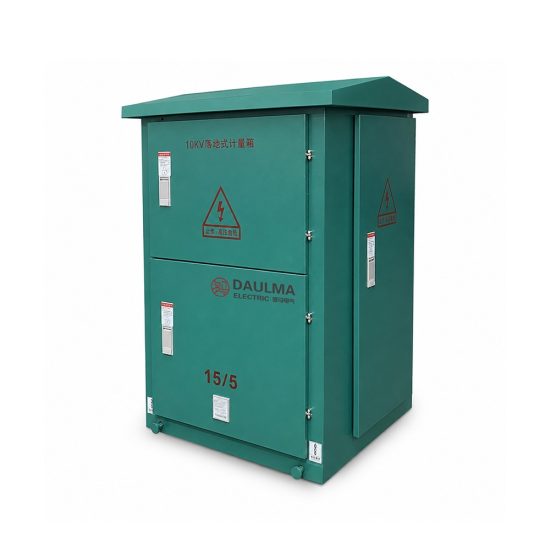

Produk Vertoning
[Produk beelde moet nog bygevoeg word]
Toepassingsposisie
LDJLSZV-10 word op grondvlak geïnstalleer in substasie terreine, industriële fasiliteite of distribusiepunte. Die metaalkabinet bied beskerming teen weer, stof en ongemagtigde toegang. Die primêre terminale koppel aan die driefase middelspanningskring, terwyl die sekondêre terminaalboks spanning- en stroomseine lewer aan aktiewe energiemeters, reaktiewe energiemeters en moniteringsinstrumente.
Hooftoepassings
- 10kV buite distribusienetwerke wat vloerstaande metingoplossings benodig
- 12kV klasse hoëspanningsmetingstelsels in substasie terreine
- Industriële fasiliteite met grondvlak metingvereistes
- Distribusiepunte wat verbeterde meganiese beskerming benodig
- Aktiewe en reaktiewe energiemeting vir nutsinkomstefakturering
- Toepassings wat ‘n wye stroomreeks van 7,5A tot 600A benodig
- Projekte wat State Grid standaard nakoming vereis (GB17201-2006)
Toepassingsgevalle
Toepassing Scenario 1: Substasie Terrein Meting
Nutsmaatskappye installeer vloerstaande gekombineerde transformators in substasie terreine vir inkomstefakturering en lasmonitering. Die metaalkabinet bied beskerming teen weer en ongemagtigde toegang, terwyl dubbeldeure maklike onderhoudstoegang toelaat. Die grondvlak installasie elimineer die behoefte aan verhoogde platforms of paalmontering, wat installasie- en onderhoudsprosedures vereenvoudig.
Toepassing Scenario 2: Industriële Fasiliteit Meting
Industriële fasiliteite met 10kV insetvoeding benodig akkurate energiemeting vir kostetoewysing en lasmonitering. Die vloerstaande ontwerp laat installasie toe in toegewyde metingareas binne die fasiliteit. Die wye stroomreeks van 7,5A tot 600A akkommodeer verskeie lasomstandighede sonder dat verskeie metingeenhede benodig word.
Toepassingspassing
Geskik Vir
- Buite 10kV metingpunte wat vloerstaande installasie benodig
- Substasie terreine en industriële fasiliteite met grondvlak metingvereistes
- Toepassings wat verbeterde meganiese beskerming van metaalkabinet benodig
- Projekte wat ‘n wye stroomreeks van 7,5A tot 600A benodig
- Toepassings wat State Grid standaard nakoming vereis (GB17201-2006)
- Distribusiepunte wat dubbeldeurtoegang vir onderhoud benodig
- Projekte wat geïntegreerde CT- en PT-funksies in een vloerstaande eenheid benodig
Nie Aanbeveel Vir
- Paalgehalteerde of verhoogde installasiestoepassings
- Slegs binnenshuis kompakte skakelaarinstallasies
- Toepassings wat afsonderlike CT- en PT-liggame benodig eerder as ‘n geïntegreerde ontwerp
- Slegs beskerming CT-toepassings waar metingakkuraatheid nie benodig word nie
- 6kV stelseltoepassings (gebruik eerder LDJLSZV-6 model)
Installasievoorwaardes
- Installasieposisie: Grondvlak installasie in substasie terreine, industriële fasiliteite of distribusiepunte
- Omgewingstemperatuur: -15°C tot +55°C
- Maksimum hoogte bo seevlak: ≤ 4500m (geen derating benodig nie)
- Kabinetbeskerming: Metaalbehuising bied weer- en meganiese beskerming
- Aarding: Koppel aardterminaal volgens plaaslike elektriese kodes en metingstandaarde
- Onderhoud: Dubbeldeurontwerp laat maklike toegang toe vir inspeksie en onderhoud
Tegniese Parameters
Die LDJLSZV-10 is ‘n buite vloerstaande gekombineerde transformator metingkassie vir 10kV stelsels met metaalkabinetbeskerming. Bedryfstemperatuur -15°C tot +55°C, hoogte tot 4500m, voldoen aan GB17201-2006. Kenmerke sluit ‘n wye stroomreeks van 7,5A tot 600A en dubbeldeurtoegang vir onderhoud in.
Spanningstransformator Data
| Model | Genoemde Spanning Verhouding |
Akkuraatheidsklas / Genoemde Uitset |
Limiet Uitset |
Genoemde Isolasie Vlak (kV) |
|---|---|---|---|---|
| LDJLSZV-6 | 6000/100 | 0,2 (2×20VA), 0,5 (2×50VA), 1,0 (2×80VA), 3,0 (2×200VA) | 2×400 VA | 7,2/32/60 |
| LDJLSZV-10 | 10000/100 | 0,2 (2×20VA), 0,5 (2×50VA), 1,0 (2×80VA), 3,0 (2×200VA) | 2×400 VA | 12/42/75 |
Stroomtransformator Data
| Genoemde Primêre Stroom (A) |
Akkuraatheidsklas / Genoemde Uitset |
1s Termiese Stroom (kA) |
Genoemde Dinamiese Stroom (kA) |
|---|---|---|---|
| 7,5 – 15 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 1,0 | 2,5 |
| 20 – 50 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 2,5 | 6,3 |
| 75 – 100 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 6,3 | 16 |
| 150 – 200 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 16 | 40 |
| 300 – 400 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 40 | 100 |
| 500 – 600 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 60 | 150 |
Installasie & Afmetings

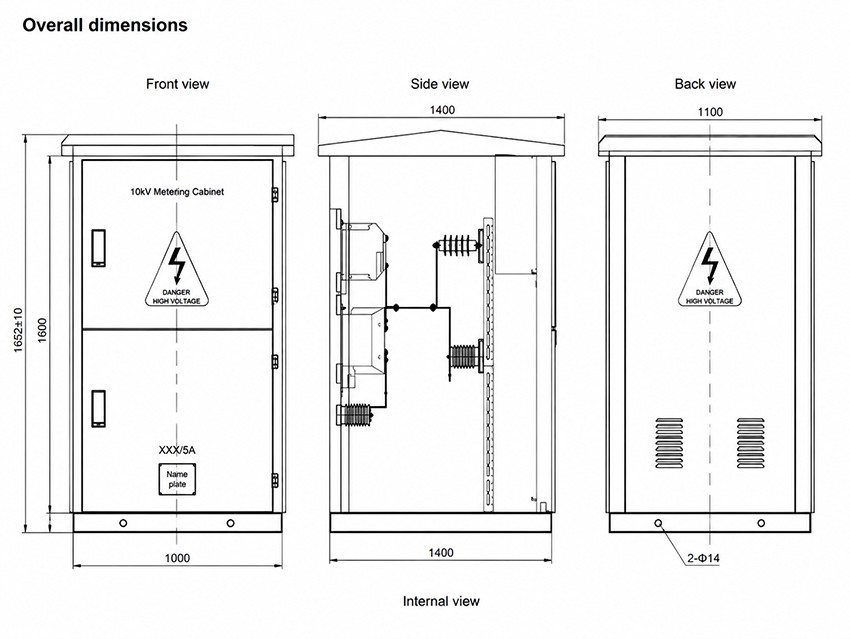

Afmetingverwysing
| Aansig | Sleutel Afmetings |
Toepassing Nota |
|---|---|---|
| Vooraansig | Hoogte 1685mm; Breedte 1000mm | Dubbeldeurontwerp met waarskuwingstekens |
| Sy-aansig | Breedte 1240mm (bo); 1100mm (onder) | Interne struktuur met spoele en bedrading |
| Agteraansig | Breedte 1140mm | Ventilasieroosters en hyskrook |

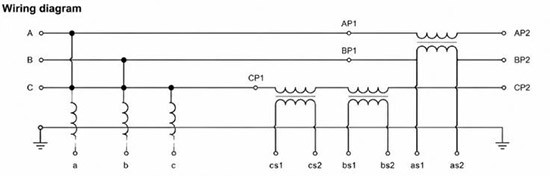

Bedradingsdiagram
[Bedradingsdiagram moet nog bygevoeg word]
Installasieriglyne
- Bevestig AP1/AP2, BP1/BP2 en CP1/CP2 terminaalvolgorde voor ingebruikstelling
- CT sekondêre kringe mag nie oopgemaak word tydens bedryf nie
- PT sekondêre terminale verskaf spanninginvoer na meters en moniteringsapparate
- CT sekondêre terminale verskaf stroominvoer na aktiewe en reaktiewe energiemeters
- Aarding en meterkassie bedrading moet die goedgekeurde projekbedradingsdiagram volg
- Metaalkabinet moet behoorlik geaard wees vir veiligheid
Standaard Nakoming
Voldoen aan GB17201-2006 vir vloerstaande gekombineerde transformator metingkassies. Vir internasionale projekte moet nakoming afgelyk word met toepaslike IEC instrumenttransformator standaarde en plaaslike nutsmaatskappy metingreëls.
Keusegids
Kies volgens stelselspanning: Gebruik LDJLSZV-6 vir 6kV stelsels (7,2kV klas) en LDJLSZV-10 vir 10kV stelsels (12kV klas).
Kies volgens stroomverhouding: Bepaal CT primêre stroom volgens werklike lasstroom. Ondersteun 7,5A tot 600A primêre stroomreeks in veelvuldige segmente.
Kies volgens metingakkuraatheid: Gebruik 0,2S CT akkuraatheid vir hoër-akkuraatheid energiemeting. Gebruik 0,5S of 0,5 volgens metingspesifikasie.
Kies volgens spanningverhouding: Kies 6000/100 of 10000/100 volgens netwerkspanning en meterinvoerbehoeftes.
Bestelinligting
Wanneer u bestel, spesifiseer asseblief:
- Model: LDJLSZV-6 of LDJLSZV-10
- Stelselspanning: 6kV of 10kV
- PT verhouding: 6000/100 of 10000/100
- CT primêre stroom: 7,5A tot 600A (spesifiseer eksakte waarde)
- CT sekondêre stroom: 5A
- CT akkuraatheidsklas: 0,2S, 0,5S, of 0,5
- PT akkuraatheidsklas: 0,2, 0,5, 1,0, of 3,0
- Hoeveelheid
GVV’s
FAQs
Q1: Wat is die nominale spanning en stroomreeks van die LDJLSZV-10 gekombineerde transformator?
Die LDJLSZV-10 is ontwerp vir 10kV driefase wisselstroom distribusienetwerke en ondersteun ‘n wye stroomreeks van 7,5A tot 600A. Dit integreer beide stroom- (CT) en spanningstransformator- (PT/VT) funksies in ‘n enkele metaalbehuising. Die sekondêre uitsette lewer akkurate seine vir aktiewe en reaktiewe energiemeting, wat voldoen aan die State Grid GB17201-2006 standaard. Vir spesifieke akkuraatheidsklasse of verhoudings buite hierdie reeks, kontak asseblief die vervaardiger vir verdere tegniese spesifikasies.
Q2: Hoe word die LDJLSZV-10 transformator-metingkassie korrek geïnstalleer?
Die LDJLSZV-10 is spesifiek ontwerp vir vloerstaande installasie op grondvlak. Dit word tipies in substasieterreine, industriële fasiliteite of distribusiepunte geplaas. Die primêre terminale word direk aan die driefase middelspanningskring gekoppel, terwyl die sekondêre terminaalboks die spanning- en stroomseine aan energiemeters en moniteringsinstrumente lewer. Die robuuste metaalkabinet bied beskerming teen weer, stof en ongemagtigde toegang. Vir spesifieke fundasie-vereistes of kabelaansluitingsteknikte, kontak die vervaardiger vir installasiehandleidings.
Q3: Watter toepassings is die mees geskik vir die LDJLSZV-10 meetkabinet?
Hierdie vloerstaande gekombineerde transformator is ideaal vir 10kV buite-distribusienetwerke wat betroubare vloermetingoplossings vereis. Dit word wyd gebruik in substasieterreine vir inkomstefakturering en lasmonitering, industriële fasiliteite met grondvlak-metingvereistes, en distribusiepunte wat verbeterde meganiese beskerming benodig. Die metaalbehuising beskerm die interne komponente teen strawwe omgewingsfaktore. Dit ondersteun beide aktiewe en reaktiewe energiemeting vir nutsinkomstefakturering in 12kV-klas hoëspanningsmetingstelsels.
Q4: Waarom moet ingenieurs die LDJLSZV-10 bo ander metingoplossings kies?
Ingenieurs kies die LDJLSZV-10 vir sy geïntegreerde ontwerp wat CT- en PT/VT-funksies in een metaalbehuising kombineer, wat installasieplek en bedradingstyd bespaar. Die metaalkabinet bied uitstekende meganiese beskerming teen omgewingsfaktore, stof en ongemagtigde toegang, terwyl dubbeldeure maklike onderhoudstoegang verseker. Dit voldoen aan die streng State Grid GB17201-2006 standaard en lewer betroubare seine vir aktiewe en reaktiewe energiemeting. Die wye stroomreeks van 7,5A tot 600A maak dit hoogs aanpasbaar.
Q5: Wanneer moet die LDJLSZV-10 transformator-metingkassie van onderhoud voorsien word?
Gereelde visuele inspeksies word aanbeveel om die integriteit van die metaalkabinet en seëls te verseker, veral na strawwe weerstoestande. Die dubbeldeur-ontwerp vergemaklik maklike toegang vir roetine-onderhoud en kalibrasie van die gekoppelde aktiewe en reaktiewe energiemeters. Spesifieke onderhoudsintervalle, isolasieweerstandtoetse en kalibrasieskedules hang af van die plaaslike netwerkomstandighede en nutsmaatskappy-standaarde. Vir gedetailleerde onderhoudsprosedures en aanbevole toetsintervalle, kontak die vervaardiger vir die amptelike tegniese handleiding.
Q6: Kan die LDJLSZV-10 metaalkabinet strawwe weer en ongemagtigde toegang weerstaan?
Ja, die LDJLSZV-10 is spesifiek ontwerp vir buite-gebruik en beskik oor ‘n robuuste metaalbehuising wat uitstekende meganiese beskerming bied. Die metaalkabinet beskerm die geïntegreerde stroom- en spanningstransformators effektief teen strawwe weerstoestande, stof en ongemagtigde toegang. Die verseëlde ontwerp en dubbeldeur-meganisme verseker dat die interne komponente veilig bly, terwyl dit steeds maklike toegang vir geautoriseerde onderhoudspersoneel moontlik maak. Vir spesifieke IP-beskermingsgraderings, kontak die vervaardiger.
Q7: Is die LDJLSZV-10 gekombineerde transformator standaardkonform vir nutsprojekte?
Ja, die LDJLSZV-10 voldoen aan die State Grid GB17201-2006 standaard, wat dit hoogs geskik maak vir formele nutsprojekte en inkomstefakturering. Dit integreer beide stroom- en spanningstransformators in ‘n enkele eenheid wat ontwerp is vir 10kV middelspannings-distribusiestelsels. Die produk lewer die nodige akkuraatheid vir aktiewe en reaktiewe energiemeting in 12kV-klas hoëspanningsmetingstelsels. Vir addisionele tipe-toetssertifikate of spesifieke netwerk-nakomingvereistes, kontak die vervaardiger vir die mees onlangse dokumentasie.
