LFS-10 Volledig ingeslote epoksiehars-stroomtransformator (binnenshuis)

LFS-10 Volledig ingeslote epoksiehars-stroomtransformator (binnenshuis)

10 kV-stroomtransformators met epoksiehars-isolasie vir meting en beveiliging

  • Multi-kernkonfigurasies: 0,2S/0,2/0,5/10P10/10P15-noukeurigheidsklasse beskikbaar
  • Standaard 1 A of 5 A-secundêre uitsette vir instrumentasie
  • Volledig ingeslote epoksiehars-giet konstruksie vir binnenshuisgebruik
  • Kortsluitbestand tot 63 kA I<sub>th</sub> en 130 kA I<sub>dyn</sub>

Produk Oorsig

Funksionele Definisie

Die LFS-10 epoksiehars stroomtransformator is presisie elektromagnetiese instrumente wat ontwerp is vir akkurate stroommeting, energiemeting en relaisbeskermingstoepassings in middelspanning wisselstroom kragstelsels. Hierdie transformators maak gebruik van die beginsels van elektromagnetiese induksie met ‘n volledig ingeslote epoksiehars konstruksie om galvanies geïsoleerde sekondêre stroomseine te verskaf wat proporsioneel is tot die primêre stroom in 10kV distribusiestelsels.

Sleutelwaardes

Item Spesifikasie (per bestelling / naamplaat)
Stelselspanningsklas 10 kV klas (binnenshuise skakelaars en distribusietoepassings)
Geskatte frekwensie 50 Hz / 60 Hz
Geskatte primêre stroom 5A tot 1000A (standaard verhoudings beskikbaar)
Geskatte sekondêre stroom 1 A of 5 A
Noukeurigheidsklasse Metings: 0.2S, 0.2, 0.5 / Beskerming: 10P10, 10P15
Geskatte las 10VA, 15VA, 20VA (per kern/winding soos gespesifiseer)
Las drywingsfaktor cosφ = 0.8 (vertragend) tensy anders deur projekstandaard gespesifiseer
FS / ALF (waar gespesifiseer) Metingsveiligheidsfaktor (FS) en beskermingsakkuraatheidsgrens faktor (ALF) volgens bestelde spesifikasie
Kortsluit weerstand Ith tot 63kA (1 s) en Idyn tot 130kA (piek) soos gespesifiseer
Isolasievlak 12kV BIL, 28kV drywingsfrekwensie weerstand (1 min)
Toepaslike standaarde IEC 61869-1 / IEC 61869-2; GB/T 20840.1 / 20840.2; IEEE C57.13
Omgewingsgradering Binnenshuise gebruik: -5°C tot +40°C, ≤1000m hoogte

Produk Vertoning

LA 10Q Full Enclosed Cast Resin Current Transformers1 1

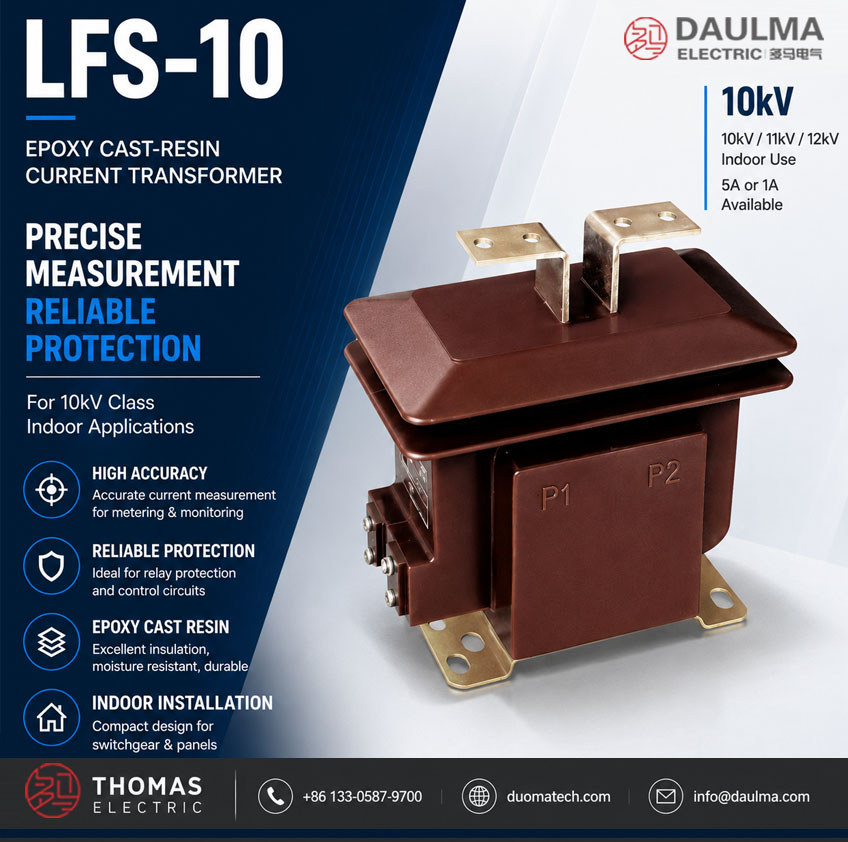

LFS 10 001

Werkingsbeginsel

Wat op Faraday se wet van elektromagnetiese induksie werk, het die LFS-10 transformator ‘n toroidale magnetiese kern met die primêre geleier wat deur die sentrale opening gaan en sekondêre windings wat rondom die kern gewind is. Die magnetiese vloed wat deur die primêre stroom gegenereer word, induseer ‘n proporsionele spanning in die sekondêre winding, wat gestandaardiseerde uitgangsstroom lewer deur die gekoppelde las. Die volledig ingeslote epoksiehars konstruksie verseker superieure elektriese isolasie en omgewingsbeskerming.

Stelseltoepassingposisie

  • Middelspanningsdistribusie: 6-10kV binnenshuise skakelaars en distribusiepaneel
  • Energiemetings: Inkomste-graad elektrisiteitsmetingsisteme (Klas 0.2S/0.2)
  • Beskermingskringe: Oorstroom-, differensiële en afstandbeskermingskemas (Klas 10P10/10P15)
  • SCADA-integrasie: Toesighoudende beheer en data-oplegsisteme
  • Kragkwaliteitmonitering: Harmoniese analise en drywingsfaktormeting

Strukturele Oorsig

Epoksiehars gegote konstruksie met volledig ingeslote ontwerp verseker superieure isolasieprestasie, vogweerstand en meganiese sterkte. Die kompakte ontwerp bied betroubare werking in beperkte skakelaarsomgewings terwyl dit uitstekende elektriese klaring en kruipafstande volgens IEC 61869 vereistes handhaaf.

Modelaanduiding

LFS 10 dianliuhuganqi

Kode Verduideliking

  • L — Stroomtransformator (CT)
  • F — Volledig ingeslote struktuur
  • S — Soliede isolasie (epoksiehars gegiet)
  • 10 — Spanningsklas (kV)

Konfigurasie Voorbeelde

Modelkode Primêre Stroom Sekondêre Stroom Noukeurigheidsklasse
LFS-10-100/5-A 100A 5A 0.2S + 10P10
LFS-10-300/1-B 300A 1A 0.5 + 10P15
LFS-10-600/5-C 600A 5A 0.2 + 0.2 + 10P10

Diensvoorwaardes

Die LFS-10 reeks stroomtransformators is ontwerp vir binnenshuise werking onder normale diensvoorwaardes in middelspannings kragstelsels.

  • Installasie-omgewing: Slegs binnenshuise installasie
  • Hoogte: Nie meer as 1000 m bo seevlak nie (hoër hoogte vereis ontlading)
  • Omgewingstemperatuur: −5 °C tot +40 °C
  • Relatiewe humiditeit: Daaglikse gemiddelde ≤ 95%, maandelikse gemiddelde ≤ 90% (by +20 °C verwysing)
  • Omgewingsvoorwaardes: Vry van korrosiewe gasse of damp; vry van ontplofbare of brandbare media; geen ernstige vibrasie, meganiese skok of impak nie
Ingenieursnota: Die installasielokasie moet aan toepaslike elektriese veiligheidsregulasies voldoen en stabiele bedryfsvoorwaardes bied gedurende die transformator se dienslewensduur. Vir toepassings bo 1000m hoogte, raadpleeg fabriek vir hoogtekorreksiefaktore.

Konstruksie

Konstruksieontwerp

  • Struktuur: Volledig ingeslote epoksiehars gegote ontwerp vir binnenshuise gebruik
  • Isolasie: Soliede epoksiehars isolasiesisteem met geïntegreerde primêre en sekondêre isolasie
  • Kern: Hoë-deurlaatbaarheid silikonstaal ringtipe magnetiese kern
  • Primêr: Enkel-draai primêr (busbar deur-tipe) of multi-draai gewonde primêr
  • Behuising: Vlamvertragende epoksiehars met UV-weerstand eienskappe

Die epoksiehars gietwerk bied stabiele isolasie eienskappe en weerstand teen vog, verontreiniging en veroudering vir langtermyn binnenshuise diens met minimale onderhoudsvereistes.

Windings & Terminaal Merking

LFS 10KV high voltage Terminals

  • Primêre terminale: P1 / P2 (of deurgat vir busbar monteer)
  • Sekondêre terminale (Groep 1): 1S1 / 1S2
  • Sekondêre terminale (Groep 2): 2S1 / 2S2 (wanneer multi-kern konfigurasie)
  • Sekondêre terminale (Groep 3): 3S1 / 3S2 (waar van toepassing)

Terminaal merkings volg IEC 61869 en IEEE C57.13 standaard CT polariteitskonvensies. Onder normale bedryfsomstandighede word die verwysingsstroomrigting gedefinieer van P1 na P2. Korrekte terminaal identifikasie moet nagekom word om behoorlike metings- en beskermingsprestasie te verseker.

Tegniese Data

Hierdie afdeling verskaf seleksie-georiënteerde tegniese data vir die LFS-10 reeks binnenshuise, gegote-hars stroomtransformator wat gebruik word in 10 kV klas wisselstroom stelsels (50/60 Hz). Die data hieronder is bedoel vir voorlopige seleksie van noukeurigheidsklas kombinasies, geskatte lasse en kortsluit weerstand vermoë.

Definisies: Noukeurigheidsklas kombinasie dui beskikbare metings/beskermingskerne in een CT aan (multi-kern konfigurasie mag van toepassing wees). Geskatte uitset (VA) is gespesifiseer per sekondêre kern. Ith is die geskatte korttyd termiese stroom (1 s). Idyn is die geskatte dinamiese stroom (piek).

Notasie: Ith/Idyn waardes is gebaseer op standaard konfigurasies. Spesiale kortsluit graderings beskikbaar op versoek. Aanvaarding moet gebaseer wees op naamplaat waardes en fabriekstoetsverslag.

Data Verwysing

Geskatte Primêre
Stroom (A)
Noukeurigheidsklas
Kombinasies
Geskatte
Uitset (VA)
Korttyd Termiese
Stroom (Ith)
– kA/1s
Geskatte Dinamiese
Stroom (Idyn)
– kA piek
5–50 0.2S / 10P10
0.2 / 10P10
0.5 / 10P15
10 / 15
10 / 15
10 / 20
2.5 6.25
75–100 0.2S / 10P10
0.2 / 0.2 / 10P10
0.5 / 10P15
10 / 15
10 / 10 / 15
10 / 20
5.0 12.5
150 0.2S / 10P10
0.2 / 10P15
0.5 / 10P10
10 / 15
10 / 20
15 / 15
13.5 34
200 0.2S / 10P10
0.2 / 10P15
0.5 / 10P10
10 / 15
15 / 20
15 / 15
18 45
300 0.2S / 10P10
0.2 / 10P15
0.5 / 10P10
15 / 15
15 / 20
15 / 15
27 67.5
400 0.2 / 10P10
0.5 / 10P10
0.5 / 10P15
15 / 15
15 / 15
15 / 20
36 90
500 0.2 / 10P10
0.5 / 10P10
0.5 / 10P15
15 / 15
15 / 15
15 / 20
45 112.5
600 0.2 / 10P10
0.5 / 10P10
0.5 / 10P15
15 / 15
15 / 15
20 / 20
54 135
750 0.5 / 10P10
0.5 / 10P15
10P10 / 10P10
15 / 15
20 / 20
15 / 15
63 130
800–1000 0.5 / 10P10
0.5 / 10P15
10P10 / 10P10
20 / 15
20 / 20
15 / 15
63 130
Toepassingsingenieursondersteuning: Toepassing-spesifieke aanbevelings sluit lasberekening, akkuraatheidsevaluering, terminaal toewysing en skakelaarsintegrasie riglyne in gebaseer op projekspesifikasie. Kontak ons tegniese ondersteuningspan vir spesiale konfigurasies.

Standaarde & Normatiewe Verwysings

Standaard Titel Toepassing
IEC 61869-1 Instrument Transformators – Deel 1: Algemene Vereistes Algemene vereistes
IEC 61869-2 Instrument Transformators – Deel 2: Addisionele Vereistes vir Stroomtransformators CT-spesifieke vereistes
GB/T 20840.1 Instrument Transformators – Deel 1: Algemene Vereistes Nasionale standaard (belyn met IEC 61869 raamwerk)
GB/T 20840.2 Instrument Transformators – Deel 2: Stroomtransformators Nasionale CT vereistes (belyn met IEC 61869-2)
IEEE C57.13 Standaard Vereistes vir Instrument Transformators Noord-Amerika projek verwysing
GB 1208-1997 Stroomtransformators Nasionale CT standaard waar deur projek gespesifiseer
IEC 60085 Elektriese Isolasie – Termiese Evaluering Isolasie termiese evaluering verwysing

Fabriekstoets Nageving

  • Routinetoeëts volgens toepaslike IEC/GB vereistes (polariteit/merking, verhouding verifikasie, akkuraatheid verifikasie volgens gespesifiseerde klas en las)
  • Dieliektriese toetse volgens isolasie koördinasie vereistes en toepaslike standaard
  • Gedeeltelike ontladingstoets waar deur projekvereiste gespesifiseer (≤10pC by 1.2Um/√3)
  • Visuele en dimensionele inspeksie insluitend merking en vakmanskap ooreenstemming
  • Tipe en spesiale toetse soos vereis deur projekspesifikasie
Nagevingsnota: Alle LFS-10 variante handhaaf volle nalewing van gelysde standaarde. Toetssertifikate beskikbaar vir elke vervaardigde eenheid met naspoorbaarheid na geakkrediteerde laboratoriums. Sertifikaat van ooreenstemming verskaf met elke afvaart.

Installasie & Afmetings

Omtrek

LFS 10KV high voltage CT OUTLINe 1

  • Omtrekafmetings en monteerbesonderhede word verskaf in gesertifiseerde tekene wat saam met bestellingsbevestiging verskaf word
  • Die transformator moet veilig gemonteer word met die aangewese vasmaakgate met toepaslike wringkragspesifikasies
  • Primêre geleierverbinding via busbar deurgat of boutterminale, afhangende van konfigurasie
  • Voldoende klaring moet gehandhaaf word vir isolasie, hitteverwyding en onderhoudstoegang volgens plaaslike kodes
  • Sekondêre bedrading moet gepaste kabelgrootte gebruik vir las en afstandvereistes

Installasievereistes

Parameter Vereiste Notas
Monteer oriëntasie Vertikaal verkies, horisontaal aanvaarbaar Raadpleeg tekene vir spesifieke oriëntasievereistes
Klaring afstande Volgens IEC 61936-1 / IEEE 80 Minimum 150mm alle rigtings vir onderhoudstoegang
Primêre verbinding wringkrag Soos gespesifiseer in installasiehandleiding Gebruik gekalibreerde wringkrag sleutel, pas anti-seize samestelling toe
Sekondêre aarding Een punt soliede geaard Volgens plaaslike elektriese veiligheidsregulasies
Veiligheidskennisgewing: Sekondêre kringe mag nooit oopgelaat word wanneer dit onder spanning is nie. Voor onderhoud, kortsluit en aard die sekondêre betroubaar volgens plaaslike elektriese veiligheidsregulasies. Hoë spanning kan oor oop sekondêre terminale verskyn.

Veiligheidsnotas

  • Sekondêre kring mag nooit oopgelaat word wanneer die transformator onder spanning is nie, aangesien gevaarlike hoë spanning oor die sekondêre terminale kan verskyn
  • Tydens inspeksie of onderhoud, moet die sekondêre kring kortgesluit word voor enige instrumente ontkoppel word
  • Een punt van die sekondêre kring moet betroubaar geaard wees volgens toepaslike standaarde
  • Alle installasie- en onderhoudswerk moet aan plaaslike elektriese veiligheidsregulasies voldoen
  • Gebruik gepaste PPE en volg uitskakel/etiketteer prosedures tydens installasie en onderhoud

Bestelinligting

Wanneer ‘n bestelling geplaas word, moet die vereiste konfigurasie gespesifiseer word volgens die plaaslike netwerkvereistes, toepaslike standaarde en projek tegniese spesifikasie. Die volgende parameters moet duidelik gestel word vir tegniese bevestiging en produksievrygawe:

  • Geskatte primêre stroom / transformasieverhouding
  • Geskatte sekondêre stroom (1 A of 5 A)
  • Toepassing en akkuraatheidvereistes (metings- en/of beskermingsakkuraatheidsklas kombinasie)
  • Geskatte las (VA) vir elke sekondêre kern/winding
  • Kortsluit weerstandvereistes: Ith (1 s) en Idyn (piek)
  • Omgewingsvoorwaardes (indien anders as standaard)
  • Monteer- en terminaal rangskikking
  • Toepaslike standaarde (IEC, IEEE, GB, ens.)

Seleksie Gids

Stap 1: Bepaal geskatte primêre stroom (Ip) gebaseer op voeder/las gradering en verwagte bedryfsreeks.
Stap 2: Kies metings- en/of beskermingsakkuraatheidvereistes (bv. 0.2S / 0.5 vir metings; 10P10 vir beskerming).
Stap 3: Bevestig geskatte las (VA) vir elke sekondêre kring gebaseer op gekoppelde meters/relais en bedradingsverliese.
Stap 4: Verifieer kortsluit weerstandvermoë (Ith/Idyn) teen die skakelaars foutvlak.
Stap 5: Spesifiseer monteer konfigurasie en terminaal rangskikking vereistes.

Indien plaaslike nutsmaatskappy of projekvereistes van toepassing is (bv. isolasievlak, gedeeltelike ontladinggrens, terminaal rangskikking, monteerbeperkings, dokumentasietaal of vereiste sertifikate), spesifiseer dit tydens die bestelfase. Spesiale konfigurasies moet bevestig word deur tegniese ooreenkoms en finale datasblad voor produksie.

GAV’s

Kies CT-verhouding / geskatte primêre stroom (Ip) gebaseer op voeder kontinue las gradering en vereiste meetreeks, tipies 120-150% van maksimum verwagte las. Verifieer keuse teen 10kV skakelaars ontwerpparameters en beskermingskoördinasievereistes.

Spesifiseer afsonderlike sekondêre kerne vir metings- en beskermingstoepassings, elk met sy eie akkuraatheidsklas en geskatte las (VA) volgens IEC 61869-2 en GB/T 20840.2 vereistes. Multi-kern konfigurasies beskikbaar vir komplekse toepassings.

Bereken totale gekoppelde las insluitend meter/relais drywingsverbruik plus bedradingsverliese (I²R) vir 1A of 5A sekondêre stroom. Gebruik draadweerstand tabelle en werklike kabelroete afstande. Sluit 20% veiligheidsmarge bo berekende las in.

Ith (1 s) en Idyn (piek) moet voldoen aan of die stelsel vooruitskouende kortsluitstroom by die installasiepunt oorskry. Verifikasie deur naamplaat waardes en fabriekstoetsverslag met sertifisering volgens IEC 61869-2.

Klas 0.2S bied uitgebreide akkuraatheidreeks tot 1% van geskatte stroom vir inkomstemetings. Klas 0.2 handhaaf akkuraatheid van 5% tot 120% van geskatte stroom, geskik vir algemene metingstoepassings.

Moet nooit CT sekondêre oopkring onder geënergiseerde primêre toestande laat nie. Kortsluit en aard volgens projekveiligheidspraktyke. Neem kennis van terminaal merkings P1/P2, 1S1/1S2, 2S1/2S2 vir korrekte polariteit in metings- en beskermingskringe.
