LZJC-10Q, LZJC-10G Volledig Geslote Giethars Stroomtransformators

LZJC-10Q, LZJC-10G Volledig Geslote Giethars Stroomtransformators

10 kV epoksiehars-gietstukstroomtransformators vir meting en beveiliging

  • Dubbele variantes (LZJC-10Q/10G) met akkuraatheidsklasse vir meting en beveiliging
  • Standaard 1 A/5 A sekondêre uitsette met tot 20 VA lasvermoë
  • Volledig ingeslote epoksiehars-gietstukisolering vir binnenshuise skakelaars
  • I<sub>th</sub> tot 63 kA, I<sub>dyn</sub> 130 kA, voldoen aan IEC 61869-2

Produk Oorsig

Funksionele Definisie

Die LZJC-10Q en LZJC-10G reeks stroomtransformators is presisie elektromagnetiese instrumente wat ontwerp is vir akkurate stroommeting, energiemeting en relaïbeskermingstoepassings in middelspanning wisselstroom kragstelsels. Hierdie transformators maak gebruik van beginsels van elektromagnetiese induksie om galvanies geïsoleerde sekondêre stroomseine te lewer wat proporsioneel is tot die primêre stroom in 10 kV binnenshuise elektriese installasies.

Sleutelwaardes

Item Spesifikasie (per bestelling / naamplaat)
Stelselspanningsklas 10 kV klas (binnenshuise skakelaars en distribusietoepassings)
Geskatte frekwensie 50 Hz / 60 Hz (dubbele frekwensievermoë)
Primêre stroomreeks 5 A tot 1000 A (keurbare verhoudings)
Geskatte sekondêre stroom 1 A of 5 A
Akkuraatheidsklasse Metering: 0.2S, 0.2, 0.5 / Beskerming: 10P10, 10P15
Geskatte las Tot 20 VA per kern/winding soos gespesifiseer
Laspvermoeëfaktor cosφ = 0.8 (naloop) tensy anders gespesifiseer
Kortsluit weerstand Ith tot 63 kA (1 s) / Idyn tot 130 kA (piek)
Isolasievlak 10 kV klas volgens IEC 61869-2 en GB 1208
Toepaslike standaarde IEC 61869-1 / IEC 61869-2; GB 1208-2006; GB/T 20840.1 / 20840.2
Modelvariasies LZJC-10Q / LZJC-10G (verskillende monteeringskonfigurasies)

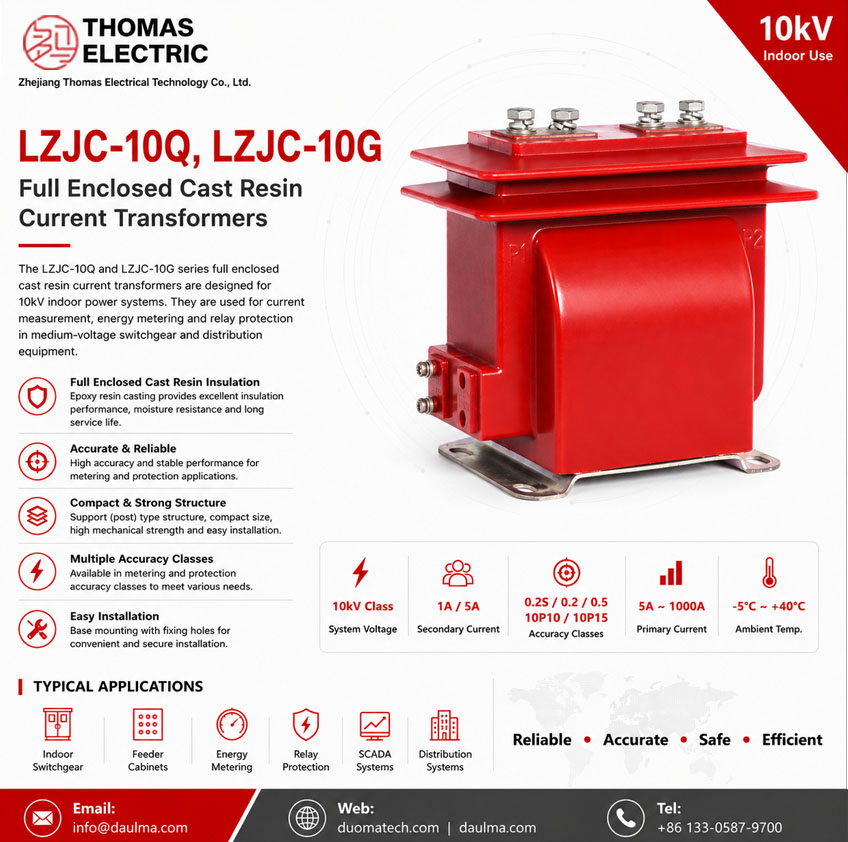

Produk Vertonings

LZJC 10Q LZJC 10G Full Enclosed Cast Resin Current Transformers show

LZJC 10Q LZJC 10G

Werkingsbeginsel

Deur Faraday se wet van elektromagnetiese induksie te gebruik, het die transformator ‘n toroidale magnetiese kern met die primêre geleier wat deur die opening gaan en sekondêre wikkelinge wat om die kern gewikkel is. Die magnetiese vloed wat deur die primêre stroom gegenereer word, induseer ‘n proporsionele spanning in die sekondêre wikkeling en lewer gestandaardiseerde uitsetstroom deur die gekoppelde las. Die volledig ingeslote epoksiehars konstruksie bied superieure isolasieprestasie terwyl dit presiese magnetiese koppeling handhaaf.

Stelseltoepassingposisie

  • Middelspanningsdistribusie: 6-10kV skakelaars en distribusiepaneel
  • Energiemeting: Inkomstegradige elektrisiteitsmeetstelsels met Klas 0.2S akkuraatheid
  • Beskermingskringe: Oorstroom-, differensiaal- en afstandbeskermingskemas
  • SCADA-integrasie: Toesighoudende beheer- en data-insamelingsisteme
  • Kragkwaliteitsmonitering: Harmoniese analise en drywingsfaktormeting

Strukturele Oorsig

Epoksiehars gegote konstruksie met volledig ingeslote ontwerp verseker superieure isolasieprestasie, vogweerstand en meganiese sterkte. Die posmonteeringskonfigurasie bied kompakte installasie in beperkte skakelaaromgewings terwyl dit uitstekende elektriese klaring en kruipafstande handhaaf. Die ontwerp sluit hoëgraadse silikonstaalkernmateriaal in vir optimale magnetiese prestasie en minimale verliese.

Modelbenaming

LZJC 10Q LZJC 10G type

Modelkode Verduideliking

LZJC-10Q / LZJC-10G Struktuur:

  • L — Stroomtransformator (CT)
  • Z — Binnenshuise ondersteuning (pilaar) tipe
  • J — Versterkte ontwerp vir verbeterde prestasie
  • C — Gegote-hars (epoksie) geïsoleerde, volledig ingeslote struktuur
  • 10 — Spanningsklas (kV)
  • Q / G — Modelvariasiekode (installasie/struktuurverskille)

Variasieverskille

LZJC-10Q en LZJC-10G is elektries ekwivalent wanneer gespesifiseer met dieselfde verhouding, akkuraatheidsklasse, laste en Ith/Idyn. Die verskille tussen Q/G variasies is hoofsaaklik meganies en installasie-verwante om by verskillende skakelaaruitlegte en monteeringsbeperkings aan te pas:

  • LZJC-10Q: Standaard posmonteeringsmetode met tradisionele terminaalopstelling
  • LZJC-10G: Verbeterde monteeringsontwerp vir spesifieke skakelaarintegrasievereistes

Diensvoorwaardes

Die LZJC-10 reeks stroomtransformators is ontwerp vir binnenshuise bedryf onder normale diensvoorwaardes in middelspanningskragstelsels.

  • Installasie-omgewing: Slegs binnenshuise installasie
  • Hoogte bo seevlak: Nie meer as 1000 m nie (hoër hoogte moet gespesifiseer word vir ingenieursbevestiging)
  • Omgewingstemperatuur: −5 °C tot +40 °C
  • Relatiewe humiditeit: Daaglikse gemiddelde ≤ 95%, maandelikse gemiddelde ≤ 90% (by +20 °C verwysing)
  • Omgewingsomstandighede: Vry van korrosiewe gasse of damp; vry van ontplofbare of brandbare media; geen ernstige vibrasie, meganiese skok of impak nie
  • Atmosferiese druk: 80 kPa tot 110 kPa
  • Vervuilingsgraad: Klas 2 volgens IEC 61869-1
Ingenieursnota: Die installasielokasie moet aan toepaslike elektriese veiligheidsregulasies voldoen en stabiele bedryfsomstandighede verskaf gedurende die transformator se dienslewensduur. Vir toepassings wat buite standaard diensvoorwaardes val, raadpleeg tegniese ondersteuning vir gespesialiseerde konfigurasies.

Konstruksie

Konstruksieontwerp

  • Struktuur: Ondersteunings- (pos) tipe vir binnenshuise skakelaars
  • Isolasie: Volledig ingeslote epoksiehars gegote isolasiesisteem
  • Kern: Ringtipe magnetiese kern met graangerigte silikonstaal
  • Stelsel: Geïntegreerde primêre en sekondêre isolasiekoördinasie
  • Materiaal: UV-bestande epoksieharsformulering vir langtermynstabiliteit

Die epoksiehars gietwerk bied stabiele isolasie eienskappe en weerstand teen vog, besoedeling en veroudering vir langtermyn binnenshuise diens. Die ontwerp bied uitsonderlike weerstand teen elektriese spanning, omgewingsveroudering en meganiese skok.

Wikkelinge & Terminaalmerking

LZJC 10Q LZJC 10G Full Enclosed Cast Resin Current Transformers Windings Terminal Marking

  • Primêre terminale: P1 / P2 (bo-aangebragte busbars met polariteitsmerking)
  • Sekondêre terminale (Groep 1): 1S1 / 1S2 (meteringtoepassings)
  • Sekondêre terminale (Groep 2): 2S1 / 2S2 (beskermingstoepassings, waar van toepassing)
  • Terminaalmateriaal: Tin-geplateerde koper vir korrosieweerstand

Terminaalmerkings volg standaard CT-polariteitskonvensies volgens IEC 61869-2. Onder normale bedryfsomstandighede word die verwysingsstroomrigting gedefinieer van P1 na P2. Korrekte terminaalidentifisering moet nagekom word om metering- en beskermingsprestasie te verseker.

Tegniese Data

Hierdie afdeling verskaf seleksie-georiënteerde tegniese data vir die LZJC-10Q/LZJC-10G reeks binnenshuise, gegote-hars stroomtransformator wat gebruik word in 10 kV klas wisselstroom stelsels (50/60 Hz). Die data hieronder is bedoel vir voorlopige seleksie van akkuraatheidsklas kombinasies, geskatte laste en kortsluit weerstandvermoë.

Definisies: Akkuraatheidsklas kombinasie dui beskikbare metering/beskermingskerne in een CT aan (multi-kern konfigurasie mag van toepassing wees). Geskatte uitset (VA) word gespesifiseer per sekondêre kern. Ith is die geskatte korttyd termiese stroom (tipies 1 s). Idyn is die geskatte dinamiese stroom (piek).

Notasie: Ith/Idyn kan uitgedruk word as kA of as veelvoude van geskatte primêre stroom (×In) afhangende van konfigurasie; aanvaarding moet gebaseer wees op naamplaatwaardes en die fabriektoetsverslag.

Data Verwysing

Geskatte Primêre
Stroom (A)
Akkuraatheid
Klas
Geskatte
Uitset (VA)
Korttyd Termiese
Stroom (Ith)
Geskatte Dinamiese
Stroom (Idyn)
5–100 0.2S / 10P10 10 / 15 100 × In 250 × In
5–100 0.2 / 10P15 10 / 15 100 × In 250 × In
5–100 0.5 / 10P10 10 / 20 100 × In 250 × In
150 0.2S / 10P10 15 / 15 13.5 kA 34 kA
200 0.2 / 10P15 15 / 15 18 kA 45 kA
300 0.5 / 10P10 15 / 20 27 kA 67.5 kA
400 0.2S / 10P15 15 / 15 36 kA 90 kA
500 0.2 / 10P10 20 / 20 45 kA 112.5 kA
600 0.5 / 10P15 15 / 20 54 kA 135 kA
750 0.2S / 10P10 20 / 20 63 kA 130 kA
800–1000 0.5 / 10P15 20 / 20 63 kA 130 kA
Toepassingsingenieursondersteuning: Toepassingspesifieke aanbevelings mag insluit lasberekening, akkuraatheidsbeoordeling, terminaaltoewysing en skakelaarintegrasie riglyne gebaseer op projekspesifikasie. Pasgemaakte stroomverhoudings en verbeterde akkuraatheidsklasse beskikbaar op versoek.

Standaarde & Normatiewe Verwysings

Standaard Titel Toepassing
IEC 61869-1 Instrument Transformators – Deel 1: Algemene Vereistes Algemene vereistes en toetsprosedures
IEC 61869-2 Instrument Transformators – Deel 2: Addisionele Vereistes vir Stroomtransformators CT-spesifieke vereistes en prestasiekriteria
GB/T 20840.1 Instrument Transformators – Deel 1: Algemene Vereistes Nasionale standaard (belyn met IEC 61869 raamwerk)
GB/T 20840.2 Instrument Transformators – Deel 2: Stroomtransformators Nasionale CT vereistes (belyn met IEC 61869-2)
GB 1208-2006 Stroomtransformators Nasionale CT standaard vir erfgoodtoepassings
IEEE C57.13 Standaardvereistes vir Instrument Transformators Opsioneel (Noord-Amerikaanse projekverwysing)
IEC 60068-2-17 Omgewingstoetse – Soutmis Opsioneel (projekspesifieke omgewingsvalidering)
IEC 60085 Elektriese Isolasie – Termiese Evaluering Opsioneel (isolasietermiese evaluering verwysing)

Fabriektoets Nageving

  • Routynetoetse volgens toepaslike IEC/GB vereistes (insluitend polariteit/merking, verhoudingsverifikasie en akkuraatheidsverifikasie per gespesifiseerde klas en las)
  • Dieléktriese toetse volgens isolasiekoördinasievereistes en toepaslike standaard
  • Gedeeltelike ontladingstoets waar deur die projekvereiste gespesifiseer
  • Visuele en dimensionele inspeksie insluitend merking en werkswyse ooreenstemming
  • Tipe- en spesiale toetse soos vereis deur die projekspesifikasie
  • Kortsluit weerstandtoetse vir Ith en Idyn verifikasie
Nagevingsnota: Alle variasies handhaaf volle nalewing van gelyste standaarde. Toetsertifikate beskikbaar vir elke vervaardigde eenheid met naspoorbaarheid na geakkrediteerde laboratoriums. Kwaliteitsbestuurstelsel gegis deur ISO 9001.

Installasie & Afmetings

  • Buite-afmetings en monteeringsbesonderhede word in die dimensionele tekeninge verskaf.
  • Die transformator moet stewig gemonteer word deur die aangewese vasmaakgate met toepaslike wringkragspesifikasies te gebruik.
  • Primêre geleierverbinding kan gemaak word via busbar of geboute terminale, afhangende van die variasie.
  • Voldoende klaring moet gehandhaaf word vir isolasie, hitteverwyding en onderhoudstoegang.
  • Installasie oriëntasie: Buigbare monteer in enige rigting (spesifiseer oriëntasie tydens bestelling)

Buite-afmetings

LZJC 10KV CT Outline TYPELZCJ 10Q,LZJC 10G CT

Veiligheidskennisgewing: Sekondêre kringe mag nooit oopgelaat word wanneer dit onder spanning is nie. Voor onderhoud, kortsluit en grond die sekondêre betroubaar volgens plaaslike elektriese veiligheidsregulasies. Volg behoorlike uitskakel/etiketteringsprosedures.

Veiligheidsnotas

  • Sekondêre kring mag nooit oopgelaat word wanneer die transformator onder spanning is nie, aangesien gevaarlike hoë spanning oor die sekondêre terminale kan verskyn.
  • Tydens inspeksie of onderhoud moet die sekondêre kring kortgesluit word voor enige instrumente losgekoppel word.
  • Een punt van die sekondêre kring moet betroubaar geaard wees volgens toepaslike standaarde.
  • Alle installasie- en onderhoudswerk moet aan plaaslike elektriese veiligheidsregulasies en maatskappyveiligheidsprosedures voldoen.
  • Verifieer behoorlike fasesequence en polariteit voor inskakeling.

Bestelinligting

Wanneer ‘n bestelling geplaas word, moet die vereiste konfigurasie gespesifiseer word volgens die plaaslike netvereistes, toepaslike standaarde en projektegniese spesifikasie. Die volgende parameters moet duidelik gestel word vir tegniese bevestiging en produksievrylating:

  • Geskatte primêre stroom / transformasieverhouding
  • Geskatte sekondêre stroom (1 A of 5 A)
  • Toepassing en akkuraatheidsvereistes (metering en/of beskerming akkuraatheidsklas kombinasie)
  • Geskatte las (VA) vir elke sekondêre kern/wikkeling
  • Kortsluit weerstandvereistes: Ith (1 s) en Idyn (piek)
  • Modelvariasie: LZJC-10Q of LZJC-10G
  • Frekwensie: 50 Hz of 60 Hz
  • Spesiale vereistes: Omgewingsomstandighede, sertifikate, dokumentasietaal

Hoe om te Selekteer

  1. Bepaal geskatte primêre stroom (Ip) gebaseer op voeder-/lasgradering en verwagte bedryfsreeks (tipies 80-120% van normale lasstroom).
  2. Selekteer metering en/of beskerming akkuraatheidsvereistes (bv. 0.2S / 0.5 vir metering; 10P10 vir beskerming).
  3. Bevestig geskatte las (VA) vir elke sekondêre kring gebaseer op gekoppelde meters/relais en bedradingverliese.
  4. Verifieer kortsluit weerstandvermoë (Ith/Idyn) teen die skakelaar foutvlak en beskermingskoördinasie.
  5. Selekteer toepaslike modelvariasie (Q of G) gebaseer op installasievereistes en skakelaarontwerp.

Indien plaaslike nutsmaatskappy- of projekvereistes van toepassing is (bv. isolasievlak, gedeeltelike ontladingsgrens, terminaalopstelling, monteeringsbeperkings, dokumentasietaal of vereiste sertifikate), spesifiseer dit tydens die bestellingsfase. Spesiale konfigurasies moet bevestig word deur tegniese ooreenkoms en finale datasblad voor produksie.

GAV’s

Selekteer CT-verhouding / geskatte primêre stroom (Ip) vanaf voeder kontinue las en vereiste meetreeks, dan verifieer teen 10kV skakelaarontwerp en beskermingskoördinasie. Oorweeg 20% marge bo normale bedryfstroom.

Spesifiseer afsonderlike sekondêre kerne vir metering en beskerming, elk met sy eie akkuraatheidsklas en geskatte las (VA) volgens IEC 61869-2 en GB 1208-2006. Multi-kern konfigurasies beskikbaar vir gekombineerde toepassings.

Geskatte las (VA) moet die totale gekoppelde las (meter/relais verbruik + bedrading weerstandverliese) vir 1A of 5A sekondêre stroom dek en moet tydens ingenieursontwerpfase bevestig word.

Ith (1 s) en Idyn (piek) moet die stelsel se verwagte kortsluitstroom ontmoet of oorskry; aanvaarding is deur naamplaatwaardes en fabriektoetsverslag met sertifikate.

Ja. Met identiese verhouding/akkuraatheid/las/Ith/Idyn spesifikasies, is Q/G variasies elektries ekwivalent; seleksie is gebaseer op monteeringskonfigurasie en skakelaarintegrasievereistes.

Moenie CT sekondêre oopmaak onder primêre spanning nie. Kortsluit en grond volgens projekpraktyk; neem kennis van terminaalmerke P1/P2, 1S1/1S2, 2S1/2S2 vir korrekte polariteit en beskermingsprestasie.

Naamplaat en fabriektoetsverslag oorheers. Nalewing volg IEC 61869-2 en GB 1208-2006; gedeeltelike ontladingsvereistes per projekspesifikasie; eenheidtoetsertifikate met volledige naspoorbaarheid verskaf.
