Produk Oorsig

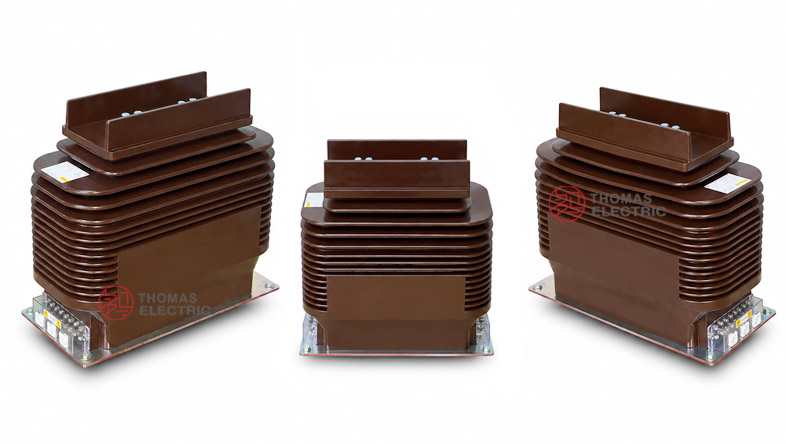

Die LZZBJ9-35/270 binnenshuise epoksiehars gegote stroomtransformator is ’n volledig ingeslote pilartipe stroomtransformator ontwerp vir 35kV / 36kV / 40,5kV mediumspannings kragstelsels. Dit word gebruik vir stroommeting, energiemeting en relaaisbeskerming in wisselstroomstelsels met ’n nominale frekwensie van 50Hz of 60Hz. Die produk maak gebruik van epoksiehars gietisolering, met die wikkeling en magnetiese kernmontas binne-in die harsliggaam verseël om hoë diëlektriese sterkte, vogweerstand en stabiele meganiese prestasie te bied vir toepassings in binnenshuise skakelaars.
Hierdie model moet anders geposisioneer word as die vorige LZZBJ9-35/250F-L. Die LZZBJ9-35/270 is ’n 270-tipe grootkapasiteit binnenshuise epoksie ST-platform vir skakelaarvoeding wat hoër stroomverhoudings, multi-kern beskermingsuitsette en sterk kortsluit weerstandskapasiteit vereis. Die katalogus tekening toon twee verskillende primêre terminaal uitlegte vir I1n: 10-1000A en I1n: 1200-3150A, wat dit geskik maak vir groter strome en wyer skakelaaruitlegtevereistes.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Epoksiehars Gegote Stroomtransformator |
| Model | LZZBJ9-35/270 |
| Installasie toestand | Binnenshuis |
| Struktuur | Volledig ingeslote pilartipe epoksiehars gegote struktuur |
| Struktuur platform | 270-tipe grootkapasiteit skakelaar ST platform |
| Toepassing | Stroommeting, energiemeting en relaaisbeskerming |
| Stelselspanningsklas | 35kV / 36kV / 40,5kV |
| Nominale isolasievlak | 40,5/95/185kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Primêre stroomreeks | 20A tot 3150A verwysingsreeks volgens katalogusdata |
| Tipes installasie | 35kV binnenshuise skakelaars, hoë-stroom voedingskas en beskermingsmeterpaneel |
Model Verduideliking
- L: Stroomtransformator.
- Z: Pilartipe / ondersteuningstruktuur.
- Z: Epoksiehars gietisolering.
- B: Stroomtransformator reeks met meting en beskermingswikkel opsies.
- J: Versterkte / beskermingsvaardige ontwerp verwysing.
- 9: Ontwerpvolgorde / produkplatform kode.
- 35: 35kV-klas produk, geskik vir 35kV, 36kV en 40,5kV stelsels.
- 270: 270-tipe strukturele platform vir groter skakelaaruitlegte en hoë-stroom terminaal rangskikking.
Toepassings
- 35kV, 36kV en 40,5kV binnenshuise mediumspannings wisselstroomstelsels
- Hoë-stroom voedingskaste in luggeïsoleerde skakelaars
- Inkomende en uitgaande voeder stroommeting
- Energiemeting en kragkwaliteitsmoniteringspanele
- Relaaisbeskerming vir transformators, voeders en bus-seksie stroombane
- Industriële substasies, nutsmaatskappy substasies en distribusiekamers
- Projekte wat primêre stroomgraderings tot 3150A vereis
- Skakelaartoepassings wat multi-kern metering en beskerming sekondêre uitsette vereis
Eienskappe
- 270-tipe hoë-stroom platform: Ontwerp vir groter stroomgraderings en wyer skakelaaruitlegtevereistes as kompakte 250-tipe ST liggame.
- Wye stroomdekking: Katalogusdata dek tipiese primêre stroomreekse van 20A tot 3150A.
- 35kV / 40,5kV isolasievlag: Nominale isolasievlag van 40,5/95/185kV vir internasionale 35kV-klas binnenshuise stelsels.
- Volledig ingeslote epoksiegietwerk: Die wikkeling en kern is binne-in die gegote harsliggaam verseël vir diëlektriese stabiliteit en vogweerstand.
- Groot terminaal uitleg: Afsonderlike primêre terminaal tekeninge word verskaf vir 10-1000A en 1200-3150A stroomreekse.
- Multi-kern konfigurasie: Ondersteun kombinasies van metering en beskermingswikkelings, insluitend 0,2S/0,5/5P10/5P20 opsies.
- Hoë kortsluit weerstand: Nominale korttyd termiese stroom kan 100kA bereik en nominale dinamiese stroom kan 250kA bereik in hoër stroomreekse.
- Skakelaar integrasie: Wye basis, onderste monteer gate en toeganklike sekondêre terminaalboks ondersteun binnenshuise kas montasie.
Struktuur Oorsig

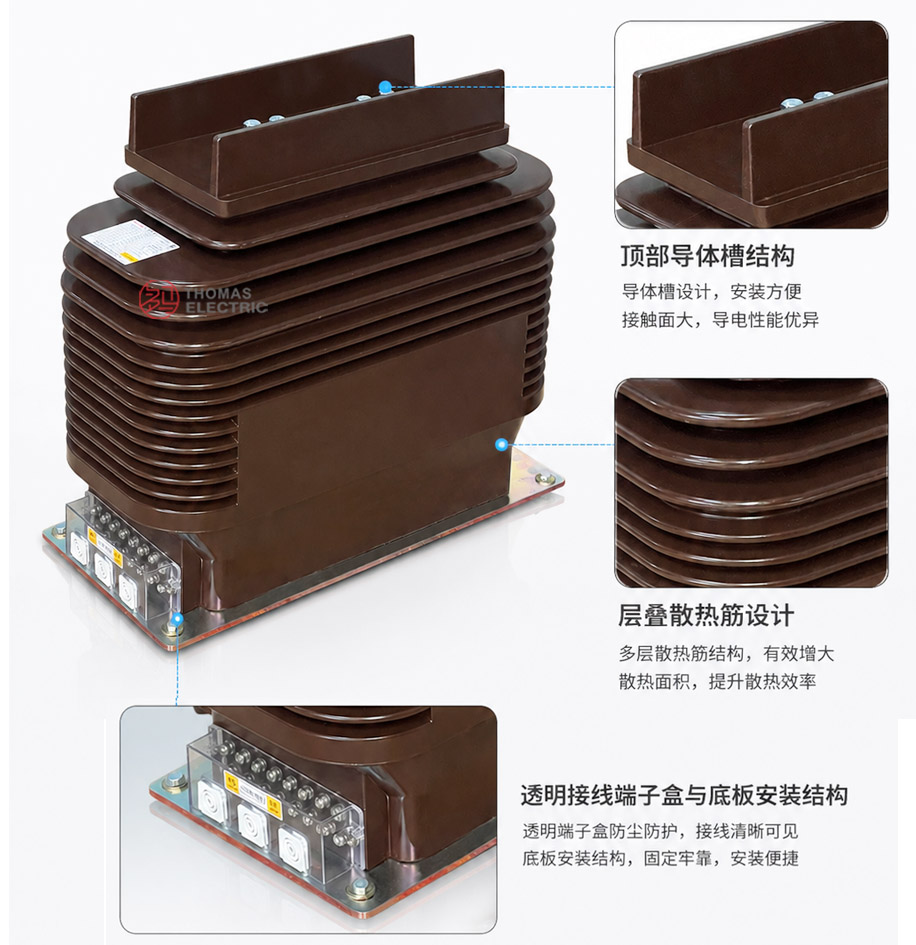

Die LZZBJ9-35/270 maak gebruik van ’n volledig ingeslote epoksiehars gegote liggaam met ’n geribde eksterne isolasie struktuur. Die boonste afdeling verskaf die primêre terminaal area, terwyl die onderste afdeling die sekondêre terminaalboks en monteerbasis integreer. Die produkliggaam is ontwerp vir 35kV-klas binnenshuise skakelaars waar groter geleier verbindings, hoër primêre stroom en multi-wikkeling sekondêre stroombane vereis word.
Die katalogus afmeting tekening toon twee primêre terminaal strukture. Vir I1n: 10-1000A, word ’n kleiner terminaal patroon gebruik. Vir I1n: 1200-3150A, word ’n groter terminaal patroon gebruik om hoër geleier stroom en verbinding vereistes te pas.
Tegniese Data
| Parameter | Spesifikasie |
|---|---|
| Model | LZZBJ9-35/270 |
| Produktipe | Binnenshuise epoksiehars gegote stroomtransformator |
| Stelselspanningsklas | 35kV / 36kV / 40,5kV |
| Nominale isolasievlak | 40,5/95/185kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Primêre stroomreeks | 20A tot 3150A verwysingsreeks |
| Akkuraatheid kombinasies | 0,2S/0,5/5P10/5P20, 0,2S/0,5/5P15/5P15, 0,2S/0,5/5P20/5P20, 0,2S/0,5/5P30/5P30, 0,2S/0,5/5P40/5P40 |
| Nominale uitset | 30/30/30/30VA, 30/30/40/40VA, 30/30/50/50VA, 30/30/20/20VA, 30/30/15/15VA en projek-spesifieke kombinasies |
| Nominale korttyd termiese stroom | 150 x I1n, 200 x I1n, 31,5kA, 45kA, 63kA, 80kA of 100kA volgens stroomreeks |
| Nominale dinamiese stroom | 375 x I1n, 500 x I1n, 80kA, 112,5kA, 160kA, 200kA of 250kA volgens stroomreeks |
| Omgewingstemperatuur | -25°C tot +40°C |
| Toepaslike standaarde | IEC 61869-1, IEC 61869-2, GB/T 20840.1, GB/T 20840.2; erfgood GB20840.1-2010 verwysing op ooreenkoms |
Seleksie Tabel
| Nominale Primêre Stroom (A) |
Akkuraatheid Klas Kombinasie |
Nominale Uitset (VA) |
Nominale Kort-Tyd Termiese Stroom |
Nominale Dinamiese Stroom |
|---|---|---|---|---|
| 20-40 | 0,2S / 0,5 / 5P10 / 5P10 0,2S / 0,5 / 5P15 / 5P15 0,2S / 0,5 / 5P20 / 5P20 0,2S / 0,5 / 5P30 / 5P30 0,2S / 0,5 / 5P40 / 5P40 |
30/30/30/30 | 150 x I1n | 375 x I1n |
| 50-100 | 30/30/40/40 | 200 x I1n | 500 x I1n | |
| 150-250 | 30/30/50/50 | 31,5kA | 80kA | |
| 300-400 | 30/30/20/20 | 45kA | 112,5kA | |
| 500-600 | 30/30/15/15 | 63kA | 160kA | |
| 750-800 | 30/30/15/15 | 80kA | 200kA | |
| 1000-3150 | Projek-spesifieke uitset | 100kA | 250kA |
Nota: Indien vereiste parameters die bogenoemde verwysingsreeks oorskry, kan dit bevestig word deur tegniese ooreenkoms tussen vervaardiger en koper.
Bedryfs Toestande
- Installasie: Binnenshuise installasie vir 35kV / 36kV / 40,5kV skakelaars en distribusiestelsels.
- Nominale frekwensie: 50Hz of 60Hz.
- Omgewingstemperatuur: -25°C tot +40°C.
- Plektoestand: Geen ernstige vibrasie, skok of meganiese impak by die installasie plek nie.
- Luggehalte: Omgewingslug mag nie ernstig vervuil wees deur stof, rook, korrosiewe gasse, damp of sout nie.
- Vogtigheid: Binnenshuise diens sonder ernstige kondensasie; spesiale vereistes moet deur projek ooreenkoms bevestig word.
- Onderhoud: Hou die epoksiehars oppervlak skoon en droog om isolasieprestasie te handhaaf.
- Installasie kontrole: Bevestig die korrekte terminaal uitleg volgens die gekose primêre stroomreeks.
Installasie en Afmetings
Die LZZBJ9-35/270 word gemonteer binne 35kV-klas luggeïsoleerde skakelaars of binnenshuise distribusiekaste. Die verskafde tekening toon ’n wye basis en groot isolasie liggaam geskik vir hoë-stroom voeder toepassings. Verwysingsafmetings sluit in ’n algehele hoogte van ongeveer 642mm, ’n liggaamshoogte verwysing van ongeveer 452mm, ’n basis lengte van ongeveer 580mm, en ’n sywydte van ongeveer 270mm. Finale afmetings moet die goedgekeurde projek tekening volg.
| Installasie Item | Aanbevole Kontrole Punt |
|---|---|
| Skakelaar ruimte | Bevestig algehele hoogte, basis lengte, sywydte en terminaal toegang ruimte. |
| Stroomreeks uitleg | Gebruik die korrekte terminaal struktuur vir 10-1000A of 1200-3150A reekse. |
| Primêre terminale | Kontroleer P1 / P2 rigting, geleier verbinding metode en isolasie klaring. |
| Sekondêre terminaal area | Reserveer bedrading, toetsing en inspeksie toegang vir sekondêre stroombane. |
| Monteer basis | Bevestig vas maak gat rangskikking, basis ondersteuning en grond posisie. |
| Elektriese klaring | Bevestig fase-na-grond en fase-na-fase klaring vir 40,5kV toerusting klas. |
| Tekening bevestiging | Gebruik die goedgekeurde buitelyn tekening en bedradings diagram vir finale produksie. |
Wikkelings & Terminaal Merking
Die primêre terminale word geïdentifiseer as P1 en P2. Sekondêre terminale word gerangskik volgens die aantal metering en beskermingswikkelings. Multi-kern konfigurasies mag onafhanklike metering, monitering en relaaisbeskerming uitsette insluit.
| Terminaal | Funksie | Toepassing Nota |
|---|---|---|
| P1 / P2 | Primêre terminale | Gebruik vir primêre stroom rigting en polariteit verwysing. |
| 1S1 / 1S2 | Eerste sekondêre wikkeling | Meestal toegewys aan metering of meting stroombaan. |
| 2S1 / 2S2 | Tweede sekondêre wikkeling | Meestal toegewys aan relaaisbeskerming stroombaan. |
| 3S1 / 3S2 | Addisionele beskermingswikkeling | Gebruik wanneer veelvuldige beskermingsuitsette vereis word. |
| 4S1 / 4S2 | Addisionele meting of beskermingswikkeling | Gebruik vir multi-kern konfigurasies volgens projekvereistes. |
| Aarding punt | Sekondêre stroombaan aarding verwysing | Een punt van die sekondêre stroombaan moet geaard word volgens projek praktyk. |
Standaarde en Voldoening
Vir internasionale produk bladsye, moet die LZZBJ9-35/270 gespesifiseer word volgens IEC 61869-1 en IEC 61869-2. GB-gebaseerde dokumentasie kan verwys na GB/T 20840.1 en GB/T 20840.2. Erfgood katalogus verwysings soos GB20840.1-2010 mag behou word vir tender versoenbaarheid, maar moderne tegniese bladsye moet IEC 61869 en GB/T 20840 reeks gebruik as die voorkeur standaard taal.
Seleksie Gids
- Bevestig spanningsvlak: Gebruik hierdie model vir 35kV / 36kV / 40,5kV binnenshuise skakelaarstelsels.
- Kies stroomreeks: Bevestig of die projek stroom binne 10-1000A of 1200-3150A is, aangesien terminaal strukture verskil.
- Kies sekondêre stroom: Kies 5A vir konvensionele meters en relais, of 1A vir lang sekondêre bedrading en laer las toepassings.
- Definieer akkuraatheid klasse: Gebruik 0,2S / 0,2 / 0,5 vir metering en 5P10 / 5P20 / 5P30 / 5P40 of 10P beskermingsklasse vir relaaisbeskerming.
- Kontroleer nominale uitset: Pas uitset kombinasies soos 30/30/30/30VA, 30/30/40/40VA of 30/30/50/50VA met meter, relais en kabel las.
- Verifieer kortsluit weerstand: Bevestig termiese en dinamiese weerstand waardes teen die stelsel fout vlak.
- Bevestig afmetings: Kontroleer algehele hoogte, basis lengte, sywydte en skakelaar klaring voor finale seleksie.
- Goedkeur tekeninge: Bevestig buitelyn tekening, terminaal rangskikking en bedradings diagram voor produksie.
