Produk Oorsig

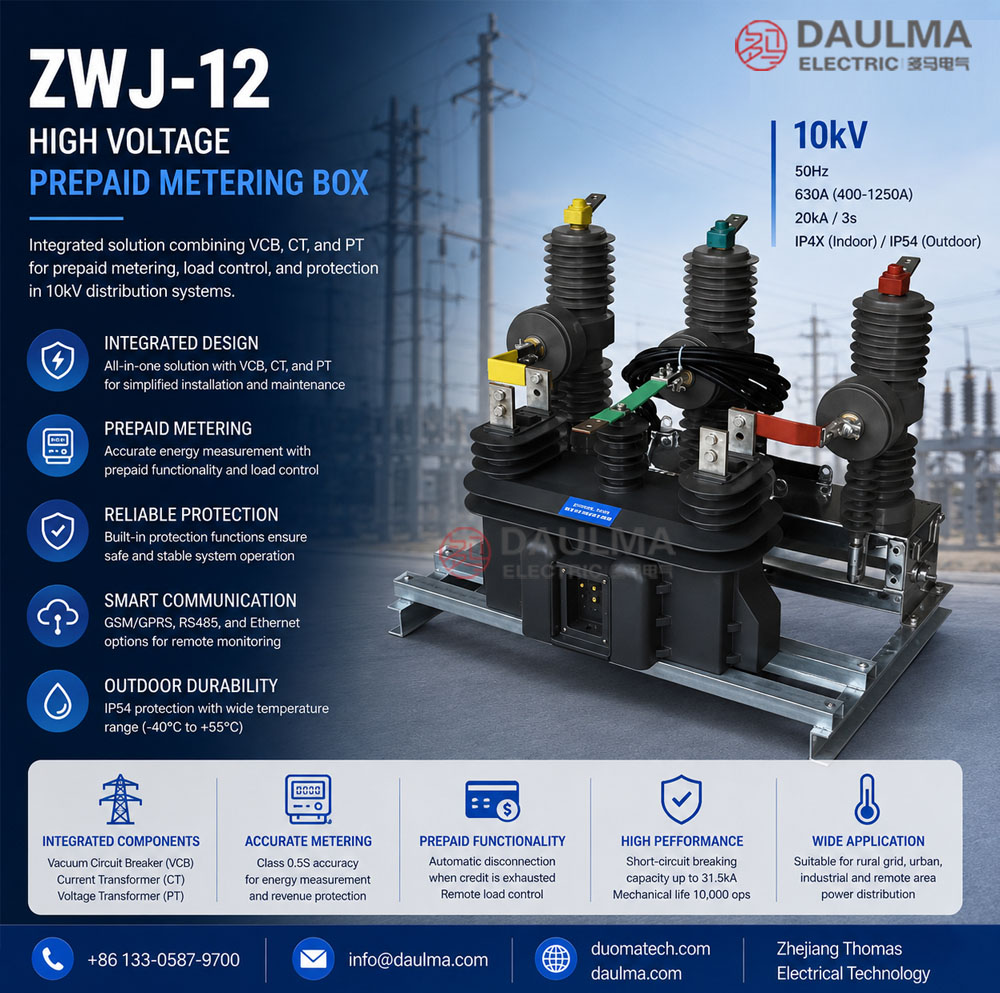

ZWJ-12 reeks hoë-voltage vooruitbetaalde meterkassies is geïntegreerde lasbeheer- en meterapparate wat ontwerp is vir 10 kV, 50 Hz kragverspreidingstelsels met ‘n kapasiteit tot 5000 kVA. Die geïntegreerde ontwerp kombineer ‘n vakuum stroombreker (VCB), spanningstransformator (PT) en stroomtransformator (CT) in ‘n volledig ingeslote konfigurasie om uitgebreide vooruitbetaalde metering, lasbeheer en beskermingsfunksies te bied.
Sleutelwaardes
| Item | Spesifikasie |
|---|---|
| Stelselspanningsklas | 10 kV (6–35 kV beskikbaar op versoek) |
| Geskatte frekwensie | 50 Hz |
| Geskatte stroom | 630 A (400–1250 A instelbaar) |
| Kortsluitbreekvermoë | 20 kA / 3s (tot 31,5 kA beskikbaar) |
| Isolasievlak | 12/42/75 kV (Um/AC/LI volgens IEC 60071-1) |
| Omgewingstemperatuurbereik | -40°C tot +55°C (uitgebreide -45°C tot +60°C beskikbaar) |
| Beskermingsgradering | IP4X (binne), IP54 (buite opsie) |
| Meterakkuraatheid | Klas 0,5S (0,2S hoë-akkuraatheid beskikbaar) |
| Beheerspanning | AC/DC 110–240V (24–48V DC beskikbaar) |
| Kommunikasiekoppelvlak | GSM/GPRS, RS485, Ethernet (opsioneel) |
| Installasietipe | Paalgemonteerde of muurgemonteerde konfigurasie |
| Toepaslike standaarde | IEC 62271-200, GB 17201-2007, GB 1984-2003 |
Werkingsbeginsel
Die ZWJ-12 werk volgens geïntegreerde elektromagnetiese beginsels wat drie kernfunksies kombineer: vakuum stroombreker (VCB)-werking, spanningstransformator (PT)-konfigurasie en stroomtransformator (CT)-integrasie. Die VCB maak gebruik van vakuumonderbreker-tegnologie met koper-chroom kontakte vir betroubare onderbreking van foutstrome tot 31,5 kA. Dubbele spanningstransformators verskaf beide metering- en beheerkragfunksies met ‘n oop-delta-konfigurasie wat grondfoutopsporing moontlik maak. Driefase-stroomtransformators stel presiese energiemeting (Klas 0,5S akkuraatheid) en oorstroombeskerming (Klas 10P15) moontlik.
Toepassing
Die ZWJ-12 reeks is geskik vir landelike nettoepassings, stedelike verspreidingsnetwerke, industriële fasiliteite en afgeleë plekke. Dit bied effektiewe inkomstebeskerming deur outomatiese ontkoppeling wanneer krediet opgebruik is, stel afstandlasbeheer moontlik vir vraagresponsprogramme en ondersteun slimnet-integrasie as basis vir gevorderde meterinfrastruktuur (AMI)-installeer. Die geïntegreerde ontwerp elimineer afsonderlike komponente, wat installasiekompleksiteit verminder en stelselbetroubaarheid vir nutsmaatskappy-operateurs verbeter.
Strukturele Oorsig
Die ZWJ-12 het ‘n kompakte, volledig ingeslote ontwerp wat alle komponente in ‘n enkele weerbestande behuising integreer wat vervaardig word uit 304 roestvrye staal of warm-gedompelde gegalvaniseerde staal (≥80μm sinklaag). Die modulêre konstruksie laat maklike onderhoud en komponentvervanging toe sonder volledige stelseluitskakeling. Interne kompartemente is geskei om interferensie tussen hoë-voltage en lae-voltage stroombane te voorkom, wat veiligheid en betroubaarheid in buite-omgewings met IP4X/IP54-beskermingsgraderings verseker.
Modelbenaming
Die modelbenaming volg internasionale standaardiseringspraktyke vir elektriese toerustingidentifisering volgens IEC 61869 en GB/T 17201-2007 standaarde.
Kodeverduideliking
Z — Gekombineerde instrumenttransformator (meterkas)
W — Buite-installasietipe
J — Vooruitbetaalde meterfunksie
12 — Spanningsklasaanduiding (10 kV-stelsel)
Konstruksie
Die ZWJ-12-konstruksieontwerp inkorporeer verskeie sleutelingenieursbeginsels vir veiligheid, betroubaarheid en onderhoudsgemak. Alle hoë-voltage komponente word in verseëlde kompartemente gehuisves wat slegs toeganklik is met behoorlike veiligheidsprosedures, terwyl lae-voltage beheer- en kommunikasiekomponente in afsonderlike, maklik toeganklike kompartemente gehuisves word.
Konstruksieontwerp
Materiaalseleksie
- Behuising: 304 roestvrye staal of warm-gedompelde gegalvaniseerde staal (≥80μm sinklaag)
- Interne komponente: Koper-chroom legering vir VCB kontakte, silikonstaal vir magnetiese kerne
- Isolasiemateriaal: Epoksiehars met UV-stabiliseerders vir buite-duursaamheid
- Seelmiddels: Silikoon-gebaseerde paktings wat bestand is teen temperatuurekstreme (-50°C tot +120°C)
Meganiese Ontwerp
- Strukturele integriteit: Ontwerp om 0,3g seismiese belasting volgens IEC 60068-2-57 te weerstaan
- Termiese bestuur: Natuurlike konveksiekoeling met termiese monitering
- Kabelbestuur: Geïntegreerde kabelskottels en spanningsverligtingsvoorsiening
- Toegangvoorsiening: Afsluitbare deure met veiligheidsvergrendelings vir onderhoudstoegang
Windinge & Terminaalmerking
Primêre geleiers: Driefase kabels loop deur geïntegreerde busbar-struktuur
Sekondêre terminale: Duidelik gemerk K1/K2 vir CT, A/X vir PT
Beheerbedrading: Gestandaardiseerde terminaalblokke met beskermende deksels
Kommunikasiekoppelvlakke: RJ45-konnektor vir Ethernet, GSM-antennepoort
Alle windinge is ontwerp en getoets volgens IEC 61869-standaarde met gepaste isolasiekoördinasie vir die gespesifiseerde spanningsklas. Terminaalmerkings volg internasionale standaarde om korrekte aansluiting en polariteitsverifikasie tydens installasie te verseker.
Diensvoorwaardes
Die ZWJ-12 reeks is ontwerp vir betroubare werking onder normale diensvoorwaardes in middelspanning kragverspreidingsstelsels volgens IEC 62271-1 vereistes.
Omgewings
Installasie-omgewings: Landelike gebiede, stedelike omgewings, industriële terreine, kusgebiede en hoë-hoogte liggings.
Omgewingsaanpassings: Uitgebreide temperatuurbereikkomponente, vogtigheidsbeskerming met droëmiddel-ademers, verbeterde korrosieweerstand met roestvryestaalkonstruksie, UV-ge-stabiliseerde materiaal en stof/sand-beskerming met verbeterde seeling.
Tegniese Data
Hierdie afdeling verskaf tegniese data vir die ZWJ-12 reeks hoë-voltage vooruitbetaalde meterkassies wat ontwerp is vir 10 kV AC-stelsels (50 Hz) met volle nakoming van internasionale standaarde.
Dataverwysing
Afmetingsdata:
| Model | Wydte (mm) | Hoogte (mm) | Diepte (mm) | Gewig (kg) |
|---|---|---|---|---|
| ZWJ-12 | 800 | 1200 | 600 | 180 |
| ZWJ-12F | 850 | 1250 | 650 | 200 |
| ZWJ-12LD | 900 | 1300 | 700 | 220 |
Prestasiedata:
- Meganiese lewensduur: 10 000 bewerkings (IEC 62271-100)
- Elektriese lewensduur: 1000 bewerkings by geskatte stroom (IEC 62271-100)
- Kontakweerstand: ≤ 50 μΩ (IEC 62271-1)
- Isolasieweerstand: ≥ 1000 MΩ by 2500V DC (IEC 60270)
- Parasitiese ontlading: ≤ 10 pC by 1,2 Um/√3 (IEC 60270)
Transformatorwaardes
Spanningstransformator (PT) Waardes:
| Parameter | Metering PT | Beheer PT |
|---|---|---|
| Primêre spanning | 10000/√3 V | 10000/√3 V |
| Sekondêre spanning | 100/√3 V | 100/3 V |
| Akkuraatheidsklas | 0,5 | 3P |
| Las | 30 VA | 50 VA |
| Isolasievlak | 12/42/75 kV | 12/42/75 kV |
Stroomtransformator (CT) Waardes:
| Parameter | Spesifikasie |
|---|---|
| Primêre stroom | 400/5, 630/5, 800/5, 1000/5, 1250/5 A |
| Sekondêre stroom | 5 A |
| Meterakkuraatheid | 0,5S |
| Beskermingsakkuraatheid | 10P15 |
| Las | 15 VA (metering), 30 VA (beskerming) |
| Isolasievlak | 12/42/75 kV |
Standaarde
Die ZWJ-12 reeks voldoen aan internasionale en nasionale standaarde vir hoë-voltage skakelaars en instrumenttransformators, wat globale markaanvaarding en regulatoriese nakoming verseker.
Fabriekstoetsnakoming
Routine toetse volgens IEC 62271-1 (polariteitsverifikasie, verhoudingverifikasie, isolasieweerstand)
Dieliektriese toetse volgens isolasiekoördinasievereistes (kragfrekwensie en impuls-weerstand)
Meganiese bedryftoetse (minimum 100 siklusse)
Meterakkuraatheidverifikasie volgens IEC 62053-22
Visuele en afmetingsinspeksie insluitend merking en handwerkverenigbaarheid
Tiptoeë soos vereis deur projekspesifikasie (kortsluit-aan/breek, temperatuurstyging)
Installasie & Afmetings
Installasievereistes:
- Pre-installasie-inspeksie: Verifieer polariteit en akkuraatheid van instrumenttransformators voor installasie. Voer isolasieweerstandtoetse uit.
- Terminaalverbinding: P1-terminaal is lynkant (inkomend), P2-terminaal is las-kant (uitgaand). Verifieer korrekte aardverbinding.
- Verbindingsbetroubaarheid: Alle terminaalverbindings moet styf en veilig wees voor aktivering. Verifieer voldoende klaringafstande vir buitediens.
- Monteer: Eenheid moet stewig op ondersteunende struktuur gemonteer word met aangewese monteer gate. Verseker vlakinstallasie.
- Aarding: Koppel aardterminaal aan stasie-aardrooster volgens plaaslike elektriese veiligheidskodes. Aardweerstand moet stelselvereistes bevredig.
Veiligheidsnotas:
- CT sekondêre stroombaan: Moenie CT sekondêre stroombaan oopmaak wanneer primêre geaktiveer is nie. Kortsluit en aard sekondêre voor ontkoppeling van meters of relais.
- PT sekondêre stroombaan: Moenie PT sekondêre terminale dryflos laat wanneer primêre geaktiveer is nie. Behou korrekte smeltbeveiliging in sekondêre stroombane.
- Onderhoudsprosedures: Deaktiveer en verifieer nulspanning voor enige onderhoudswerk. Volg uitskakel-etiketteerprosedures.
- Periodieke onderhoud: Skoonmaak behuisingoppervlaktes gereeld en inspekteer seelintegriteit. Verifieer meganiese werking van stroombreker en vooruitbetaalde beheerstelsel.
Bestelinligting
Wanneer ‘n bestelling plaas word, spesifiseer stelselspanningsklas (6 kV, 10 kV of 15 kV), geskatte primêre stroom (400 A, 630 A, 800 A, 1000 A of 1250 A), kortsluit-weerstandvereistes, kommunikasievereistes (GSM, RS485, Ethernet of LoRaWAN), omgewingsvoorwaardes en enige aanpassingsvereistes. Spesiale konfigurasies moet deur tegniese ooreenkoms bevestig word voor produksie.
