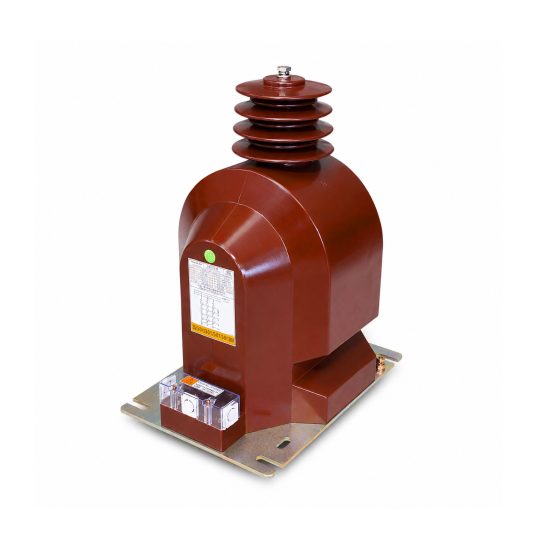

የምርት እይታ
JDZX9-35D/290 የቮልቴጅ ትራንስፎርመር ለ 35kV መካከለኛ ግፊት ያለው የتوزيع ስርዓት የተሰራ የውስጥ አንድ ዙር የኢፖክሲ ሪዚን የተቀባ የመለኪያ መሳሪያ ነው። ይህ ዘመናዊ የቮልቴጅ ትራንስፎርመር የኢፖክሲ ሪዚን የተቀባ የኢንሱሌሽን ቴክኖሎጂ እና አርች-አይነት የዋህ ዲዛይን ያለው ሲሆን፣ በውስጥ ያሉ አካባቢዎች ውስጥ የሚስማማ የዲኤሌክትሪክ ጥንካሬ እና የማይፈልግ ጥገና ያለው አሠራር ይሰጣል።
JDZX9-35D/290 ለኤነርጂ መለኪያ፣ የቮልቴጅ ማንቃት እና ሪሌ ጥበቃ መተግበሪያዎች ትክክለኛ የቮልቴጅ መለኪያ ይሰጣል። በርካታ የትክክለኛነት ክፍሎች (0.2፣ 0.5፣ 3P) እና ለመሬት ጉዳት ማንቃት የሚያገለግል የሪዚዱዋል ቮልቴጅ ወንድ ጨምሮ የተለያዩ የወንድ ኮንፊጉሬሽኖች ይገኛሉ። የኢፖክሲ ሪዚን የተቀባ ኮንስትራክሽን የላቀ የኢንሱሌሽን አፈጻጸም ያረጋግጣል፣ እስከ 800VA የሚደርስ የከፍተኛ ውፅዓት አቅም ይሰጣል። አርች-አይነት የተቀና ዲዛይን እና 77kg ያለው ክብደት ማጫወቫ ሰለል ያድግ እና የዋህ ድጋፍ ያስፈልገውን አካል ይቀንሳል።

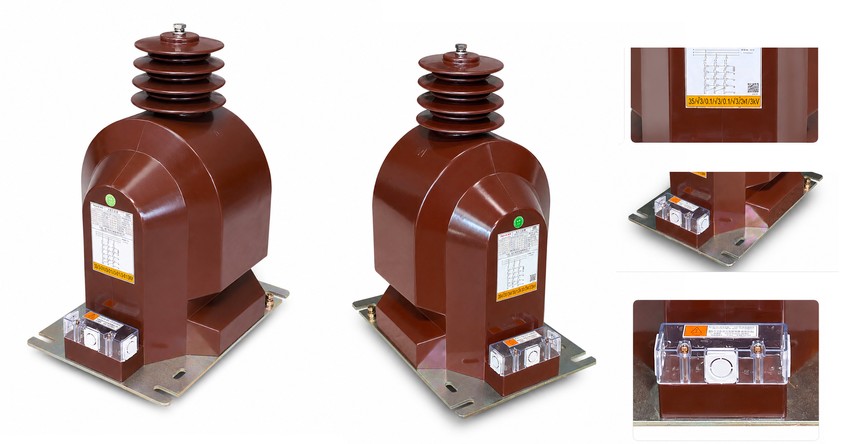

የምርት ማሳያ
የመተግበሪያ ቦታ
JDZX9-35D/290 በውስጥ ያሉ ስዊችጂያር፣ ሱብስቴሽኖች እና የتوزيع ኔትዎርኮች ውስጥ ይጫናል፣ በትክክል የአንድ ዙር የቮልቴጅ መለኪያ እና የሪዚዱዋል ቮልቴጅ ማንቃት የሚያስፈልግበት ጊዜ። የኢፖክሲ ሪዚን ኢንሱሌሽን ለረጅም ጊዜ የውስጥ አሠራር የላቀ የውሃ ተቃውሞ እና UV ጥበቃ ይሰጣል። ሶስት አሃዶች በተለምዶ በሶስት ዙር ኮንፊጉሬሽን ይገኛሉ፣ በስታር የተገናኙ የመጀመሪያ እና ሁለተኛ ወንዶች እና ለመሬት ጉዳት ማንቃት በኦፕን-ዴልታ የተገናኘ የሪዚዱዋል ቮልቴጅ ወንድ ይኖራቸዋል።
ዋና ዋና መተግበሪያዎች
- 35kV የውስጥ የتوزيع ኔትዎርኮች
- የቮልቴጅ መለኪያ እና የመሬት ጉዳት ማንቃት የሚያስፈልጋቸው ሱብስቴሽኖች
- መካከለኛ ግፊት ያለው የኃይል አቅርቦት ያላቸው የኢንዱስትሪ ማዕከሎች
- የኤነርጂ መለኪያ መተግበሪያዎች
- የቮልቴጅ ማንቃት እና ሪሌ ጥበቃ
- የውስጥ የኃይል የistribution ስርዓቶች
የመተግበሪያ ጉዳዮች
የመተግበሪያ ሁኔታ 1፡ የቮልቴጅ መለኪያ በሱብስቴሽን እና የመሬት ጉዳት ማንቃት
የኃይል አቅርቦት ኩባንያዎች ሶስት JDZX9-35D/290 የኢፖክሲ ሪዚን የቮልቴጅ ትራንስፎርመሮች በ35kV የውስጥ ሱብስቴሽኖች ውስጥ ለኤነርጂ መለኪያ እና የመሬት ጉዳት ጥበቃ ይጠቀማሉ። የሪዚዱዋል ቮልቴጅ ወንድ በኦፕን-ዴልታ ኮንፊጉሬሽን የተገናኘ ሲሆን የዜሮ-ሲኳንስ ቮልቴጅ ማንቃት ለመሬት ጉዳት ማንቃት ይሰጣል፣ እና የኢፖክሲ ሪዚን ኢንሱሌሽን በ40.5/95/200kV የኢንሱሌሽን ደረጃ እና የማይፈልግ ጥገና ያለው አሠራር በውስጥ ያሉ አካባቢዎች ውስጥ የሚስማማ አፈጻጸም ይረጋግጣል።
የመተግበሪያ ሁኔታ 2፡ የኢንዱስትሪ መካከለኛ ግፊት መለኪያ
35kV የሚገባ የኃይል አቅርቦት ያላቸው የኢንዱስትሪ ማዕከሎች ለኤነርጂ አስተዳደር እና ጥበቃ ኮኦርዲኔሽን ትክክለኛ የቮልቴጅ መለኪያ ይፈልጋሉ። JDZX9-35D/290 ለተለያዩ የመለኪያ ፍላጎቶች በርካታ የትክክለኛነት ክፍሎች (0.2፣ 0.5፣ 3P) ይሰጣል፣ እስከ 800VA የሚደርስ የከፍተኛ ውፅዓት አቅም ለተለያዩ የባርደን ሁኔታዎች እና አርች-አይነት ዲዛይን የተሻለ የዋህ ድጋፍ ይሰጣል።
የመተግበሪያ ጥሩነት
ለሚከተለው ተስማሚ ነው
- የውስጥ 35kV የቮልቴጅ መለኪያ
- የመሬት ጉዳት ማንቃት የሚያስፈልጋቸው ሱብስቴሽኖች
- መካከለኛ ግፊት ያለው የኃይል አቅርቦት ያላቸው የኢንዱስትሪ ማዕከሎች
- የቮልቴጅ ማንቃት መተግበሪያዎች
- ሪሌ ጥበቃ ስርዓቶች
- የማይፈልግ ጥገና ያለው አሠራር የሚያስፈልገው አካባቢዎች
ለሚከተለው አይመከልም
- የውጭ ማጫወቫ መተግበሪያዎች (የውጭ ደረጃ ያላቸው ሞዴሎች ይጠቀሙ)
- የካሬንት መለኪያ መተግበሪያዎች (በምትኩ CT ይጠቀሙ)
- ከ40.5kV በላይ ያለው የከፍተኛ ግፊት ስርዓቶች (የበለጠ ግፊት ደረጃ ያላቸው ሞዴሎች ይጠቀሙ)
- በአንድ አሃድ ውስጥ ሶስት ዙር መለኪያ የሚያስፈልገው መተግበሪያዎች
የማጫወቫ ሁኔታዎች
- የማጫወቫ ቦታ፡ የውስጥ ስዊችጂያር፣ ሱብስቴሽኖች ወይም የتوزيع ነጥቦች
- የአካባቢ ሙቀት፡ -25°C እስከ +40°C
- የፍጥነት ደረጃ፡ ≤ 1000m (ስታንዳርድ)፣ የበለጠ ፍጥነት ደረጃ በጥያቄ ይገኛል
- ኢንሱሌሽን፡ የኢፖክሲ ሪዚን የተቀባ
- ድግግሞሽ፡ 50Hz ወይም 60Hz
- ግንኙነት፡ አንድ ዙር (ለሶስት ዙር ስርዓት ሶስት አሃዶች)
- ጥገና፡ አነስተኛ ጥገና ያስፈልጋል (የኢፖክሲ ሪዚን ዲዛይን)
የቴክኒካል መለኪያዎች
JDZX9-35D/290 ለ35kV ስርዓቶች የተሰራ የውስጥ የኢፖክሲ ሪዚን የተቀባ የአንድ ዙር የቮልቴጅ ትራንስፎርመር ነው። የሚሰራበት ሙቀት -25°C እስከ +40°C፣ GB20840.3-2013 እና IEC61869-3:2011 ስታንዳርዶችን ይከተላል።
የቮልቴጅ ትራንስፎርመር ዳታ – ሁለት ሁለተኛ ወንዶች
| የተሰጠው ቮልቴጅ (kV) |
የትክክለኛነት ክፍል & የተሰጠው ውፅዓት (VA) |
ከፍተኛ ውፅዓት (VA) |
የኢንሱሌሽን ደረጃ (kV) |
|---|---|---|---|
| 35/√3 : 0.1/√3 : 0.1/3 | 0.2/3P: 75/100 0.5/3P: 200/100 |
800 | 40.5/95/200 |
የቮልቴጅ ትራንስፎርመር ዳታ – ሶስት ሁለተኛ ወንዶች
| የተሰጠው ቮልቴጅ (kV) |
የትክክለኛነት ክፍል & የተሰጠው ውፅዓት (VA) |
ከፍተኛ ውፅዓት (VA) |
የኢንሱሌሽን ደረጃ (kV) |
|---|---|---|---|
| 35/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 0.2/0.5/3P: 50/60/100 | 800 | 40.5/95/200 |
የቮልቴጅ ትራንስፎርመር ዳታ – አራት ሁለተኛ ወንዶች
| የተሰጠው ቮልቴጅ (kV) |
የትክክለኛነት ክፍል & የተሰጠው ውፅዓት (VA) |
ከፍተኛ ውፅዓት (VA) |
የኢንሱሌሽን ደረጃ (kV) |
|---|---|---|---|
| 35/√3 : 0.1/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 0.2/0.5/3/3P: 50/50/100/100 | 600 | 40.5/95/200 |
ማጫወቫ

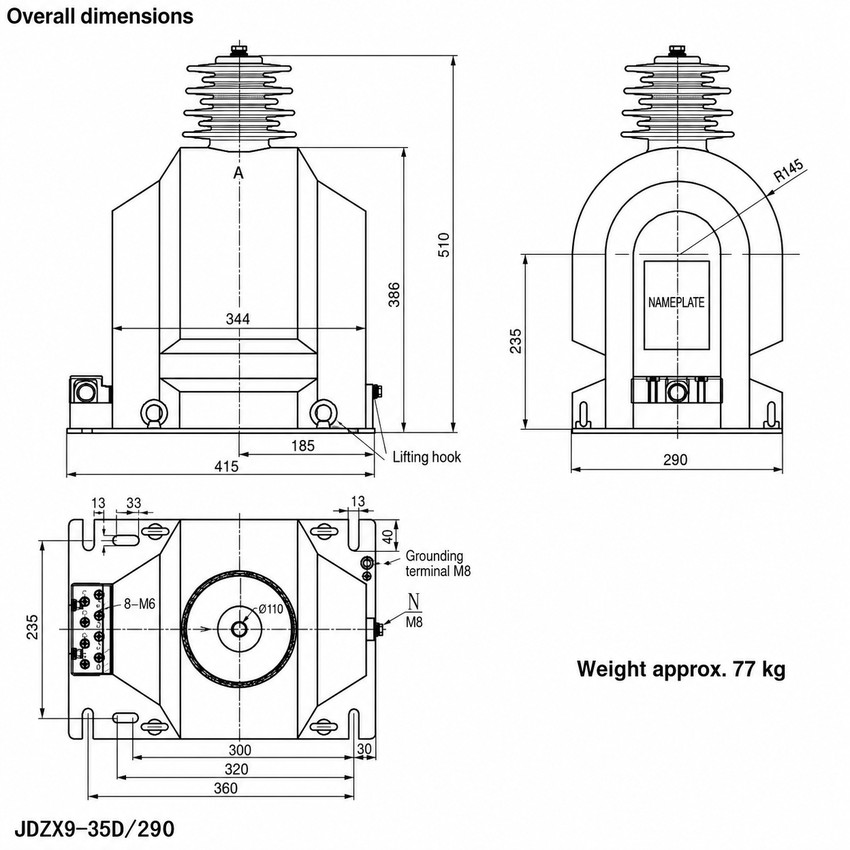

የመጠን ማጣቀሻ
| እይታ | ዋና መጠኖች |
የመተግበሪያ ማስታወሻ |
|---|---|---|
| ፊት እይታ | גובה 510mm; የወለድ ጭንቅ 386mm; የመሰረት ስፋት 415mm | አርች-አይነት የዋህ አወቃቀር ከላይ የከፍተኛ ግፊት ቡሺንግ ይገኛል |
| የጎን እይታ | የመሰረት ጥልቀት 290mm; የማጫወቫ ቀዳዳዎች 300mm x 320mm | ለክብደት መቀነስ እና ሙቀት ማስወገጃ የተዘረጋ ማዕከል |
| ከላይ እይታ | የማጫወቫ መጠኖች 300mm x 320mm | ለደንብ ማጫወቫ አራት የማጫወቫ ቀዳዳዎች |
ክብደት፡ በግምት 77kg

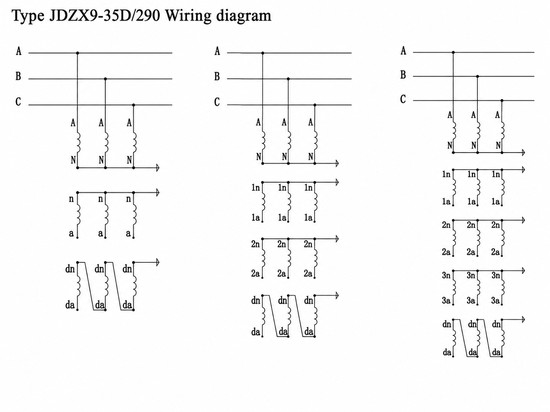

የቁስ ሥዕል
የማጫወቫ መመሪያዎች
- ለሶስት ዙር መለኪያ ሶስት አሃዶችን በውስጥ ያሉ ስዊችጂያር ወይም ሱብስቴሽን ውስጥ ያጫውቱ
- የመጀመሪያ ወንዶችን በስታር ኮንፊጉሬሽን እና የኒውትራል ግራውንድ ያገናኙ
- ለመለኪያ እና ጥበቃ የሁለተኛ ወንዶችን በስታር ኮንፊጉሬሽን ያገናኙ
- ለመሬት ጉዳት ማንቃት የሪዚዱዋል ቮልቴጅ ወንዶችን በኦፕን-ዴልታ ኮንፊጉሬሽን ያገናኙ
- ሁሉንም የሁለተኛ ዑደቶች ግራውንድ ያረጋግጡ
- የቮልቴጅ ሬሾ ከስርዓቱ ፍላጎቶች ጋር የሚጣጣም መሆኑን በማcommission ማድረግ በፊት ያረጋግጡ
- የኢንሱሌሽን ተቃውሞ ከኃይል ማስገባት በፊት ያረጋግጡ
የአርች-አይነት ዲዛይን ባህሪዎች
JDZX9-35D/290 የሚከተሉትን የዘመናዊ አርች-አይነት የዋህ ዲዛይን ያካትታል፡
- ለክብደት መቀነስ የተዘረጋ ማዕከል አወቃቀር
- የተሻለ የኤሌክትሪክ ዘርፍ አቀማመጥ
- በጊዜያዊ ዑደት ሁኔታዎች ውስጥ የተሻለ የዋህ ድጋፍ
- የተሻለ የሙቀት ማስወገጃ ባህሪዎች
የሪዚዱዋል ቮልቴጅ ወንድ
JDZX9-35D/290 ለመሬት ጉዳት ማንቃት የተለየ የሪዚዱዋል ቮልቴጅ ወንድ ያለው ነው፡
- ኦፕን-ዴልታ ግንኙነት የዜሮ-ሲኳንስ ቮልቴጅ መለኪያ ይሰጣል
- በየለቀቁ ወይም በኮምፒንሴትድ ኔትዎርኮች ውስጥ የመሬት ጉዳት ማንቃት ይቻላል
- የኢንሱሌሽን ማንቃት እና ጥበቃ ተግባሮችን ይደግፋል
- የስርዓቱ ደህንነት እና የሚስማማነት ይጨምራል
የኢፖክሲ ሪዚን ባህሪዎች
JDZX9-35D/290 የሚከተሉትን የዘመናዊ የኢፖክሲ ሪዚን ቴክኖሎጂ ያካትታል፡
- ለውስጥ አሠራር የላቀ የውሃ ተቃውሞ
- ለረጅም ጊዜ የሚስማማ አፈጻጸም UV ጥበቃ
- 40.5/95/200kV ደረጃ ያለው የላቀ የኢንሱሌሽን አፈጻጸም
- የማይፈልግ ጥገና ኮንስትራክሽን የሚያስወግድ የሚያስፈልግ የሚደጋገም ፍተሻ
ስታንዳርዶች
JDZX9-35D/290 የኢፖክሲ ሪዚን የቮልቴጅ ትራንስፎርመር ለቮልቴጅ ትራንስፎርመሮች GB20840.3-2013 እና IEC61869-3:2011 ይከተላል፣ ለመካከለኛ ግፊት የመለኪያ መተግበሪያዎች የቻይና እና ዓለም አቀፍ ስታንዳርዶች ጋር የሚጣጣም መሆኑን ያረጋግጣል።
የመረጫ መመሪያ
በስርዓቱ ቮልቴጅ ይምረጡ፡ JDZX9-35D/290 ለ35kV ስርዓቶች እና 40.5/95/200kV የኢንሱሌሽን ደረጃ የተሰራ ነው።
በወንድ ኮንፊጉሬሽን ይምረጡ፡ ለመሰረታዊ መተግበሪያዎች ሁለት-ወንድ፣ ለተሻለ ልዩነት ሶስት-ወንድ ወይም ለከፍተኛ ልዩነት አራት-ወንድ ይምረጡ።
በትክክለኛነት ክፍል ይምረጡ፡ ለከፍተኛ ትክክለኛነት ያለው መለኪያ 0.2፣ ለመደበኛ መለኪያ 0.5 ወይም ለጥበቃ መተግበሪያዎች 3P ይጠቀሙ።
በተሰጠው ውፅዓት ይምረጡ፡ የተገናኘው ባርደን ፍላጎቶች ላይ በመመርኮዝ የተሰጠውን ውፅዓት (50-200VA) ይምረጡ።
የትዕዛዝ መረጃ
JDZX9-35D/290 የኢፖክሲ ሪዚን የቮልቴጅ ትራንስፎርመር ሲትዕዙ፣ እባክዎን ያሳዩ፡
- ሞዴል፡ JDZX9-35D/290
- የስርዓቱ ቮልቴጅ፡ 35kV
- የወንድ ኮንፊጉሬሽን፡ ሁለት፣ ሶስት ወይም አራት ሁለተኛ ወንዶች
- የትክክለኛነት ክፍል፡ 0.2፣ 0.5 ወይም 3P
- የተሰጠው ውፅዓት፡ ከሠንጠረዡ ውስጥ VA ዋጋ ያሳዩ
- ድግግሞሽ፡ 50Hz ወይም 60Hz
- የማጫወቫ አይነት፡ የውስጥ
- ብዛት (በተለምዶ ለሶስት ዙር ስርዓት 3 አሃዶች)
