JSZGF-3/6/10R የተዋሃደ ሦስት-ደረጃ ፍዩ ፌሮሪዞናንስ ቫልቴጅ ትራንስፎርመር የውስጥ ኤፖክሲ የተፈጠረ-ሪዚን ቫልቴጅ ትራንስፎርመር ሲሆን ለ 3.6kV፣ 7.2kV እና 12kV መካከለኛ-ቫልቴጅ ስዊችግር ዲዛይን የተደረገ ነው። ይህ ሦስት-ደረጃ ዋና ቫልቴጅ ወደ የሁለተኛ ደረጃ ቫልቴጅ ምልክቶች ይቀይራል ለ መለኪያ፣ ማሳያ፣ ቀሪ-ቫልቴጅ ማግኘት እና ሪሌ ጥበቃ።

ይህ ተከታታይ የፍዩ ፌሮሪዞናንስ ቫልቴጅ ትራንስፎርመር አወቃቀር ከተዋሃደ ዋና ፍዩዝ ጥበቃ ጋር ይጣላል። ለ መካከለኛ-ቫልቴጅ ስርዓቶች የሚስማማ ነው ቫልቴጅ ትራንስፎርመር ሬዞናንስ፣ ምድረ-ጉድጓድ ጉዳት ማሳያ እና ዋና-ጎን ጥበቃ በስዊችግር ዲዛይን ውስጥ ሊወሰኑ ይገባል።

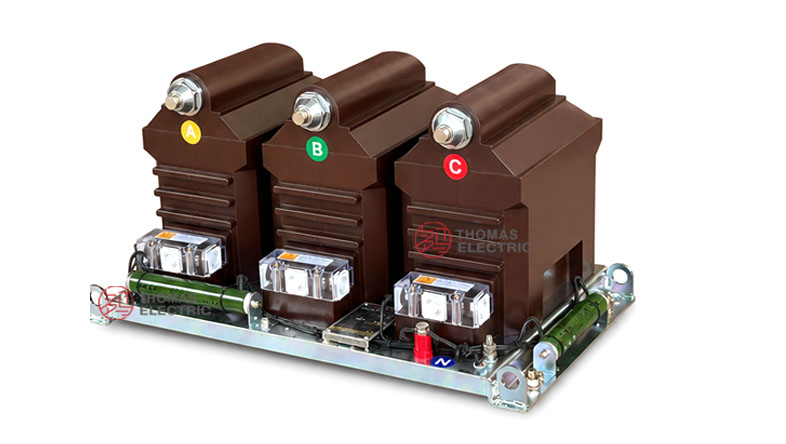

JSZGF-3/6/10R Fused Three-Phase Anti-Ferroresonance Voltage Transformer Product Display

የተጠቀመበት ቦታ

JSZGF-3/6/10R ቫልቴጅ ትራንስፎርመር በተለምዶ በውስጥ ያለ መካከለኛ-ቫልቴጅ ስዊችግር ውስጥ የቫልቴጅ ትራንስፎርመር ቁጥር ውስጥ ይገኛል። የሁለተኛ ደረጃ ቫልቴጅ ምልክቶችን ወደ መለኪያ መሳሪያዎች፣ ጥበቃ ሪሌዎች፣ ምድረ-ጉድጓድ ጉዳት ማሳያ መሳሪያዎች እና የቁጥጥር እቃዎች ይሰጣል።

ዋና ውቅር አጠቃቀሞች

3.6kV፣ 7.2kV እና 12kV ውስጥ ያሉ መካከለኛ-ቫልቴጅ ስዊችግር
ሦስት-ደረጃ ቫልቴጅ መለኪያ እና ቫልቴጅ ማሳያ ዑደቶች
ቀሪ-ቫልቴጅ እና ምድረ-ጉድጓድ ጉዳት ማግኘት ዑደቶች
ሪሌ ጥበቃ ቫልቴጅ ግቤት ዑደቶች
ኃይል ማሳያ እና ኢነርጂ መለኪያ ስርዓቶች
የተዋሃደ ፍዩዝ ያለው ፍዩ ፌሮሪዞናንስ ቫልቴጅ ትራንስፎርመር ዲዛይን የሚያስፈልግባቸው ስዊችግር አፕሊኬሽኖች

ዋና ግብአቶች

እቃ	ግብአት
ሞዴል ተከታታይ	JSZGF-3R / JSZGF-6R / JSZGF-10R
የምርት አይነት	የተዋሃደ ሦስት-ደረጃ ፍዩ ፌሮሪዞናንስ ቫልቴጅ ትራንስፎርመር
የኢንሱሌሽን አወቃቀር	ውስጥ ያለ ኤፖክሲ የተፈጠረ-ሪዚን ኢንሱሌሽን
ማስቀመጫ	ውስጥ ያለ ስዊችግር ማስቀመጫ
የተሰጠ ቫልቴጅ ክፍል	3.6kV፣ 7.2kV እና 12kV
የተሰጠ ድግግሞሽ	50Hz ወይም 60Hz
የአካባቢ ሙቀት	-25°C እስከ +40°C
ዋና ጥበቃ	የተዋሃደ ፍዩዝ አወቃቀር
የሁለተኛ ደረጃ ወንድ ዲዛይን	በሞዴል ላይ በመመርኮዝ መለኪያ፣ ቀሪ-ቫልቴጅ እና ጥበቃ የሁለተኛ ደረጃ ምርጫዎች
የትክክለኛነት ክፍል	0.2፣ 0.5፣ 1፣ 3P፣ 6P እና የተዋሃዱ መለኪያ/ጥበቃ ዲዛይኖች
የማድረሻ ገደብ	500VA
መመዘኛዎች	GB20840.3-2013፣ IEC61869-3:2011 እና ፕሮጀክት-ተለይ ያላቸው የሚያስፈልጉ ነገሮች

የተስማሚ አጠቃቀም

ለሚስማሙት

ውስጥ ያሉ 3.6kV፣ 7.2kV እና 12kV መካከለኛ-ቫልቴጅ ስዊችግር
የተዋሃደ ፍዩዝ ጥበቃ የሚያስፈልግባቸው የቫልቴጅ ትራንስፎርመር ቁጥሮች
ረዥም ሦስት-ደረጃ ቫልቴጅ ምልክቶች የሚያስፈልጉባቸው መለኪያ እና ማሳያ ዑደቶች
ቀሪ-ቫልቴጅ እና ምድረ-ጉድጓድ ጉዳት ማግኘት ስርዓቶች
ፍዩ ፌሮሪዞናንስ VT ዲዛይን የሚያስፈልግባቸው ሪሌ ጥበቃ ዑደቶች

ለማይመከሩት

የሚስማማ ካፕሱል ያለው ወጣት ማስቀመጫ
መካከለኛ-ቫልቴጅ ዲዛይን ውድድር ውጭ ያሉ ዝቅተኛ-ቫልቴጅ ስርዓቶች
የኦይል-የተጠመደ ቫልቴጅ ትራንስፎርመር አወቃቀር የሚያስፈልግባቸው አፕሊኬሽኖች
የተለየ ፍዩዝ ደረጃ፣ ቫልቴጅ ሬሾ ወይም የሁለተኛ ደረጃ ወንድ ዲዛይኖች ያላቸው ቴክኒካል ማረጋገጫ ያለው

ሞዴል ማወዳደር

ሞዴል	ቫልቴጅ ክፍል	ተለምዶ የሚጠቀም	የመረጫ ማስታወሻ
JSZGF-3R	3.6kV	ሦስት-ደረጃ መለኪያ እና ቀሪ-ቫልቴጅ ጥበቃ	ለ 3.6kV ስዊችግር ይምረጡ ከ 3.6/25/40kV ኢንሱሌሽን ደረጃ ጋር
JSZGF-6R	7.2kV	7.2kV ስዊችግር ቫልቴጅ ማሳያ እና ጥበቃ	በሁለተኛ ደረጃ ወንድ ዲዛይን እና ፍዩዝ ያስፈልገው መሠረት ይምረጡ
JSZGF-10R	12kV	12kV ስዊችግር መለኪያ፣ ማሳያ እና ሪሌ ጥበቃ	በ 12/42/75kV ኢንሱሌሽን ደረጃ እና የሁለተኛ ደረጃ ውፅዓት ያስፈልገው መሠረት ይምረጡ

ቴክኒካል አወቃቀር

ክፍል	መግለጫ
ሦስት-ደረጃ ኮር እና ወንድ ስርዓት	ሦስት-ደረጃ ቫልቴጅ ማድረሻ እና የሁለተኛ ደረጃ ምልክት ውፅዓት ይሰጣል
ፍዩ ፌሮሪዞናንስ አወቃቀር	በተገቢ የስራ ሁኔታዎች ስር ፌሮሪዞናንስ አደጋ ለመቀነስ ዲዛይን የተደረገ
ዋና ፍዩዝ	በስዊችግር አፕሊኬሽኖች ውስጥ ዋና-ጎን ጥበቃ ለማድረግ የተዋሃደ ፍዩዝ አወቃቀር
ኤፖክሲ የተፈጠረ-ሪዚን ኢንሱሌሽን	ለመካከለኛ-ቫልቴጅ እቃዎች ውስጥ ያለ የድረ-አይነት ኢንሱሌሽን አወቃቀር
የሁለተኛ ደረጃ ተርሚናል ቡድኖች	ለመለኪያ፣ ቀሪ-ቫልቴጅ እና ጥበቃ ዑደቶች የተርሚናል ቡድኖች
ማስቀመጫ ታችኛ ክፍል	ለውስጥ ያለ ስዊችግር ማስቀመጫ ታችኛ ክፍል የተሰራ አወቃቀር

የሞዴል ምልክት

የ JSZGF-R የሞዴል ኮድ እንደሚከተለው ሊተረጎም ይችላል፡-

ኮድ	ማለት
J	ቫልቴጅ ትራንስፎርመር
S	ሦስት-ደረጃ አወቃቀር
Z	ኤፖክሲ የተፈጠረ-ሪዚን ኢንሱሌሽን
G / F	ፍዩ ፌሮሪዞናንስ / የምርት አወቃቀር ኮድ
3 / 6 / 10	3.6kV፣ 7.2kV እና 12kV ክፍሎች ጋር የሚዛመዱ የሞዴል ቫልቴጅ ኮዶች
R	የፍዩዝ ያለው አወቃቀር / የምርት ልዩ ኮድ

ቴክኒካል ውሂብ

የሚከተለው ቴክኒካል ውሂብ በ JSZGF-3R፣ JSZGF-6R እና JSZGF-10R የምርት ናሙና ላይ የተመሰረተ ነው። ወደ ውጭ ለመላክ የሚያስፈልጉ ዓለም አቀፍ መካከለኛ-ቫልቴጅ ክፍል አገላለጽ ይጠቀማል። የቫልቴጅ ሬሾ እሴቶች በተጨማሪ ዋና እና የሁለተኛ ደረጃ ወንድ ደረጃዎች መሠረት ይቆያሉ።

ባጠቃላይ ቴክኒካል ሁኔታዎች

እቃ	ቴክኒካል ሁኔታ
የጫና የኃይል ፋክተር	cosφ = 0.8፣ የሚዘልቅ
የገጽ ስርዓት ርቀት	የማያቧጥ ክፍል II የሚያስፈልጉትን ያሟላል
የምርት መመዘኛዎች	GB/T 20840.1፣ GB/T 20840.3፣ GB20840.3-2013 እና IEC61869-3:2011
የተሰጠ ድግግሞሽ	50Hz ወይም 60Hz
የአካባቢ ሙቀት	-25°C እስከ +40°C

ኤሌክትሪክ ቴክኒካል ውሂብ

አይነት	ቫልቴጅ ክፍል	ቫልቴጅ ሬሾ	የትክክለኛነት ክፍል እና የተሰጠ ውፅዓት	ገደብ ውፅዓት (VA)	የተሰጠ ኢንሱሌሽን ደረጃ (kV)
JSZGF-3R	3.6kV	3000/√3 / 0.1/√3 / 0.1/3	0.2/6P(3P)—20/100 0.5/6P(3P)—30/100 1/6P(3P)—100/100	500	3.6/25/40
JSZGF-6R	7.2kV	6000/√3 / 0.1/√3 / 0.1/3	0.2/6P(3P)—20/100 0.5/6P(3P)—30/100 1/6P(3P)—100/100		7.2/30/60
JSZGF-10R	12kV	10000/√3 / 0.1/√3 / 0.1/3	0.2/6P(3P)—20/100 0.5/6P(3P)—30/100 1/6P(3P)—100/100		12/42/75
JSZGF-6R	7.2kV	6000/√3 / 0.1/√3 / 0.1/√3 / 0.1/3	0.2/0.5/6P(3P)—10/15/100		7.2/30/60
JSZGF-10R	12kV	10000/√3 / 0.1/√3 / 0.1/√3 / 0.1/3	0.2/0.5/6P(3P)—10/15/100		12/42/75

ቴክኒካል ማስታወሻዎች፡-

የተሰጠ ውፅዓት እና የሚዛመደው የትክክለኛነት ክፍል እንደ አንድ የተመረጠ ጥምረት ብቻ ይሰጣል።
የሚያስፈልጉ የፓራሜትሮች ውድድር ከተዘረዘሩት ውድድር በላይ ከሆነ በአምራቹ እና በገዥ መካከል የሚደረግ ውል መሠረት ማረጋገጥ አለበት።
የተሰጠ ድግግሞሽ፡- 50Hz ወይም 60Hz።
ትራንስፎርመሩ በስዊችግር ቫልቴጅ ክፍል፣ ቫልቴጅ ሬሾ እና የሁለተኛ ደረጃ ወንድ ያስፈልገው መሠረት መረጠ መሆን አለበት።

ማስቀመጫ እና ልኬቶች

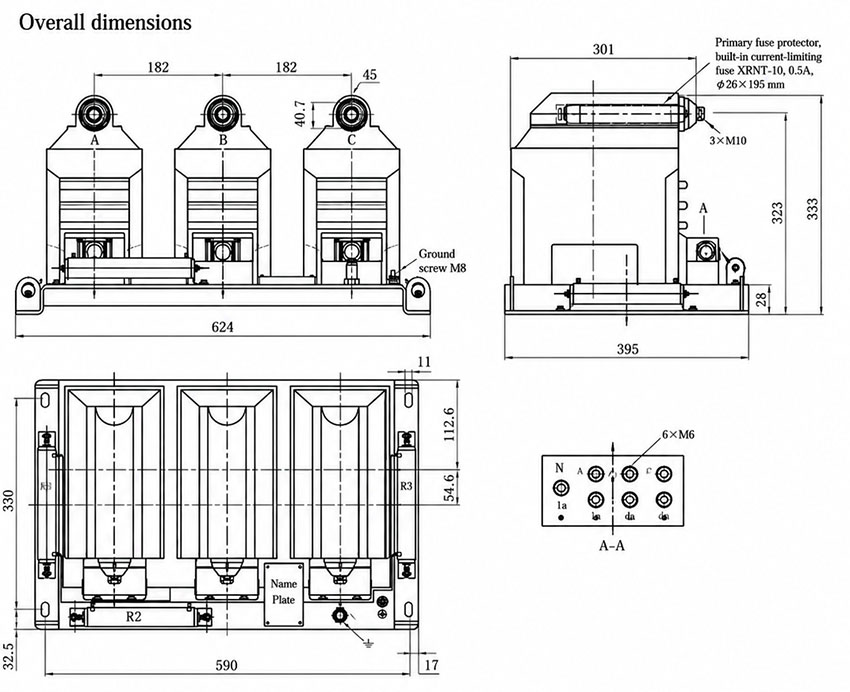

JSZGF-3/6/10R Fused Three-Phase Anti-Ferroresonance Voltage Transformer Installation and Dimensions

የ JSZGF-3/6/10R ተከታታይ በተፈቀደ የውስጥ ስዕል፣ የወይር ስዕል እና የስዊችግር ዲዛይን መሠረት መገጣጠም አለበት። ይህ ምርት ሦስት-ደረጃ የተዋሃደ አወቃቀር ሲሆን ውስጡ የፍዩዝ አካላት፣ ብዙ ዋና ቡሺንግስ እና የሁለተኛ ደረጃ ተርሚናል ቡድኖች ይገኛሉ።

የልኬት ማጣቀሻ

እቃ	ልኬት / ግብአት
የጠቅላላ ርዝመት	624 mm
የታችኛ ክፍል ማጣቀሻ ርዝመት	590 mm
ደረጃ ርቀት	182 mm + 182 mm
የጠቅላላ ስፋት	395 mm
የሰውነት ማጣቀሻ ስፋት	330 mm
የጠቅላላ ቁመት	323 mm
የዋና ሰውነት ቁመት	293 mm
የፍዩዝ ግብአት ማጣቀሻ	ውስጥ ያለ AC ከፍተኛ-ቫልቴጅ ፍዩዝ፣ 0.5A፣ 50kA በናሙና ስዕል ውስጥ የተገለጸ

የተርሚናል እና የወይር ማስታወሻዎች

JSZGF-3/6/10R Fused Three-Phase Anti-Ferroresonance Voltage Transformer Product Type

ዋና ተርሚናሎች እና የሁለተኛ ደረጃ ተርሚናሎች በተፈቀደ የወይር ስዕል መሠረት መገናኘት አለባቸው።

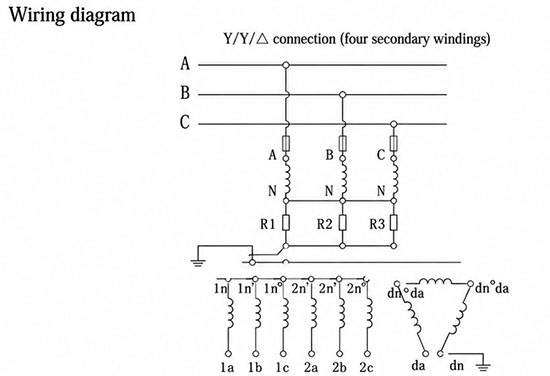

የናሙና የወይር ስዕል Y/Y/△ ግንኙነት ከአራት ወንድ ቡድኖች ጋር ያሳያል።
ቀሪ-ቫልቴጅ እና ጥበቃ የሁለተኛ ደረጃ ዑደቶች በፕሮጀክት ጥበቃ ዲዛይን መሠረት መገናኘት አለባቸው።
የፍዩዝ ግብአት እና ማስቀመጫ ቦታ በስዊችግር ዲዛይን በመፈቀድ በፊት መረጋገጥ አለበት።
የተርሚናል ምልክቶች እና የምድር ዲዛይን በመጠቀም በፊት መፈተሽ አለበት።

የሚያስፈልጉ መመዘኛዎች እና ፈተና

የ JSZGF-3/6/10R ተከታታይ ለውስጥ ያሉ መካከለኛ-ቫልቴጅ ቫልቴጅ ትራንስፎርመር አፕሊኬሽኖች ዲዛይን የተደረገ ነው። የተሰጠው የምርት ናሙና GB20840.3-2013 እና IEC61869-3:2011 ይጠቀሳል፣ ከገዥ-ተለይ ያላቸው የሚያስፈልጉ ነገሮች ጋር።

ተለምዶ የሚደረጉ ፈተናዎች

የአይን ፈተና እና የስም ሰሌዳ ማረጋገጫ
ሬሾ ማረጋገጫ
ፖላሪቲ እና የተርሚናል ምልክት ፈተና
በተገለጸ የተሰጠ ጫና ላይ የትክክለኛነት ፈተና
የኃይል-ድግግሞሽ የቫልቴጅ ጥንካሬ ፈተና
የኢንሱሌሽን ተቃውሞ ፈተና
ፍዩዝ እና ዋና ዑደት ፈተና
የሁለተኛ ደረጃ ወንድ እና ቀሪ-ቫልቴጅ ወንድ ማረጋገጫ

ኢንጂነሪንግ ማስታወሻዎች

በሚያስፈልገው 3.6kV፣ 7.2kV ወይም 12kV ስዊችግር ክፍል መሠረት JSZGF-3R፣ JSZGF-6R ወይም JSZGF-10R ይምረጡ።
የፍዩዝ ግብአት፣ የሁለተኛ ደረጃ ወንድ ዲዛይን እና ፍዩ ፌሮሪዞናንስ ያስፈልገው በመጠየቅ በፊት ያረጋግጡ።
የተመረጠው የትክክለኛነት ክፍል ጋር የሚዛመደ የተሰጠ ውፅዓት ከማይበልጥ ይጠንቀቁ።
ለቀሪ-ቫልቴጅ ወይም ምድረ-ጉድጓድ ጉዳት ጥበቃ የሁለተኛ ደረጃ ቫልቴጅ ሬሾ እና ጥበቃ ክፍል ያረጋግጡ።
የጠቅላላ ልኬቶች፣ የፍዩዝ ቦታ እና የስዊችግር ቦታ በማስቀመጥ በፊት ያረጋግጡ።
ለተለየ ሬሾዎች፣ ለተለየ ጥበቃ ክፍሎች ወይም የአካባቢ ሁኔታዎች ቴክኒካል ማረጋገጫ ያስፈልጋል።

የመረጫ መመሪያ

ትክክለኛውን JSZGF-R ሞዴል እንዴት ማምረጥ እንደሚቻል

ለ 3.6kV ስዊችግር JSZGF-3R፣ ለ 7.2kV ስዊችግር JSZGF-6R እና ለ

JSZGF-3/6/10R የተጣበቀ ሦስት-ደረጃ አንቲ-ፈሮሬዞናንስ ቮልቴጅ ትራንስፎርመር
