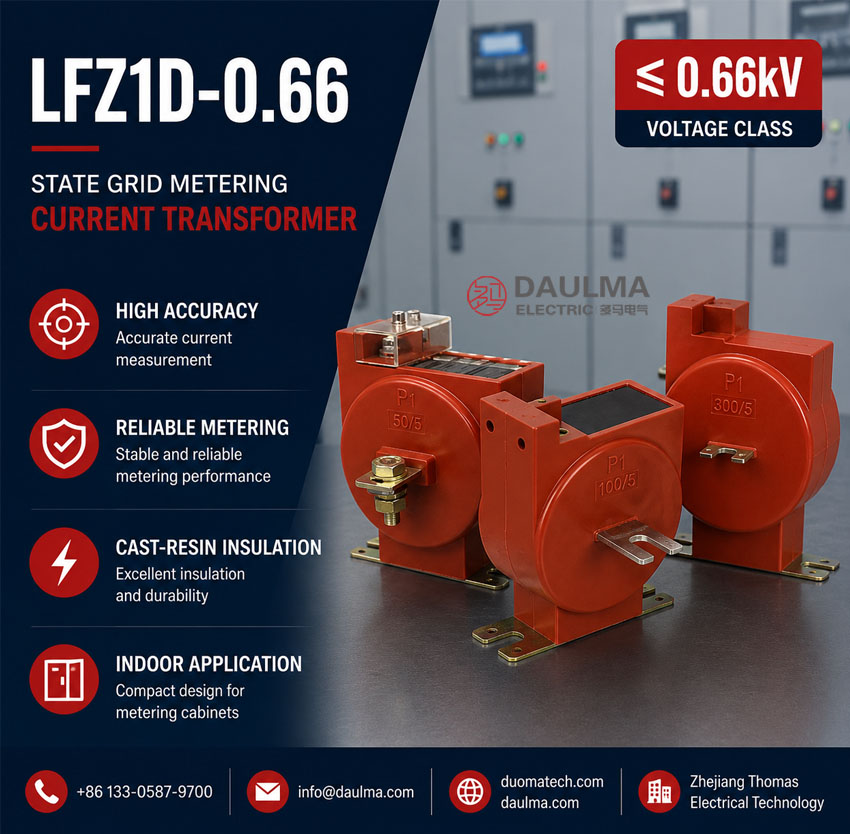

LFZ1D-0.66 ዝቅተኛ ቮልቴጅ የስቴት ግሪድ መለኪያ የአሁን ትራንስፎርመር

የምርት እይታ

LFZ1D-0.66 የስቴት ግሪድ ሜትሪንግ የካሬንት ትራንስፎርመር የውስጥ ያለ የማይበላሽ የካስት-ሪዚን ዝቅተኛ የቮልቴጅ የካሬንት ትራንስፎርመር ሲሆን ለAC ስርዓቶች ውስጥ የካሬንት መለኪያ እና የኤሌክትሪክ ኃይል ሜትሪንግ ለሚደረግበት የተሰራ ሲሆን የተሰጠው የቮልቴጅ ደረጃ 0.66kV እና የተሰጠው ድግግሞሽ 50Hz ነው። ይህ ምርት የሜትሪንግ ምልክቶችን ለመላክ እና ትልቅ የካሬንት ዋና ዑደቶች እና የሜትሪንግ ወይም የማቆጣጠሪያ መሳሪያዎች መካከል የኤሌክትሪክ ማገጃ ለማቅረብ ይጠቅማል።

የLFZ1D-0.66 ተከታታይ በዋነኛነት በዝቅተኛ የቮልቴጅ ሜትሪንግ ካቢኔቶች፣ የتوزيع ፓነሎች፣ የግሪድ ሜትሪንግ ቦክሶች እና የኃይል መለኪያ ዑደቶች ውስጥ ይጠቀማል። ይህ ምርት የካስት-ሪዚን የተለየ አወቃቀር ያለው ሲሆን የተወሰነ መጫን ያለው ሲሆን የተረጋጋ የመለኪያ ትክክለኛነት እና በትንሽ ካቢኔ መጫን የሚፈለግበት የውስጥ ዝቅተኛ የቮልቴጅ ሜትሪንግ መተግበሪያዎች ለሚደርጉበት የተስማማ ነው።

የምርት ዓይነት

የምርት ማሳያ

ዋና መተግበሪያዎች

• የስቴት ግሪድ ዝቅተኛ የቮልቴጅ ሜትሪንግ መተግበሪያዎች
• የውስጥ AC ዑደቶች የተሰጡበት እስከ 0.66kV እና 50Hz
• የኃይል ሜትሪንግ ካቢኔቶች እና ዝቅተኛ የቮልቴጅ ሜትሪንግ ቦክሶች
• የካሬንት መለኪያ እና የኤሌክትሪክ ኃይል መለኪያ ዑደቶች
• የتوزيع ካቢኔቶች እና የኃይል ማቆጣጠሪያ ፓነሎች
• የሜትሪንግ ምልክት ማሰባሰቢያ እና ማገጃ ለዝቅተኛ የቮልቴጅ የኃይል ስርዓቶች

ዋና የቴክኒክ ባህሪዎች

• የግሪድ ሜትሪንግ ዲዛይን፡ ለዝቅተኛ የቮልቴጅ የካሬንት መለኪያ እና የኤሌክትሪክ ኃይል ሜትሪንግ መተግበሪያዎች የተሰራ።
• የካስት-ሪዚን ማገጃ፡ የውስጥ ያለ የማይበላሽ የካስት-ሪዚን አወቃቀር የማገጃ ተግባር፣ የሜካኒካል ጥንካሬ እና የተረጋጋ የተወሰነ መጫን ይደግፋል።
• 5A የሁለተኛ ደረጃ ውፅዓት፡ ለተለመዱ የኃይል ሜትሮች፣ የሜትሪንግ ተርሚናሎች እና የመለኪያ መሳሪያዎች የተስማማ ነው።
• ትንሽ የውስጥ አወቃቀር፡ የመጫን ቦታ የተገደበበት ሜትሪንግ ካቢኔቶች እና የዝቅተኛ የቮልቴጅ የتوزيع ፓነሎች ለሚደርጉበት የተስማማ ነው።
• የሜትሪንግ ትክክለኛነት ምርጫዎች፡ የካሬንት ሬሾ እና የፕሮጀክት ፍላጎቶች መሰረት የ 0.5S እና 0.2S ያሉ ትክክለኛነት ደረጃዎች ይገኛሉ።

የሥራ መርህ

የLFZ1D-0.66 የካሬንት ትራንስፎርመር በኤሌክትሮማግኔቲክ ኢንዳክሽን ይሰራል። የዋና ካሬንት በትራንስፎርመሩ ዋና ኮንዳክተር ውስጥ ሲፈስስ፣ በማግኔቲክ ዑደት ውስጥ የማግኔቲክ ፍሰት ይፈጠራል። የሁለተኛ ደረጃ ወንድ የተመጣጣኝ 5A የካሬንት ምልክት ለተገናኙ የኃይል ሜትሮች ወይም የመለኪያ መሳሪያዎች ውፅዓት ይሰጣል። ይህ በዝቅተኛ የቮልቴጅ ሜትሪንግ ስርዓቶች ውስጥ የተረጋጋ መለኪያ እና የኤሌክትሪክ ማገጃ ያስችላል።

የሞዴል ምልክት

ኮድ የሚከተለውን ማለት ይችላል፡

የቴክኒክ ውሂብ

የተሰጠው ካሬንት፣ ትክክለኛነት እና የውፅዓት ማጣቀሻ

ማስታወሻ፡ ከላይ ያለውን ክልል የሚያልፍ የቴክኒክ ውሂብ በአምራቾች እና ግዢ ተቋማት መካከል ያለ የቴክኒክ ውል ሊረጋግ ይችላል።

የአገልግሎት ሁኔታዎች

• የመጫን ቦታ፡ ውስጥ
• የስርዓት የቮልቴጅ፡ 0.66kV እና ከዛ በታች
• የተሰጠው ድግግሞሽ፡ 50Hz
• የአካባቢ ሙቀት፡ -5°C እስከ +40°C
• የንስ Bale ስብራት፡ 80% ከማይበልጥ
• የፍጥነት እርتفاع፡ ሌላ ካልተገለጸ 1000m ከማይበልጥ
• የመጫን አካባቢ ከሜታል ድስት፣ ጠንካራ ማንቀጥቀጥ፣ የሚያስተላልፍ ድስት፣ የሚበላሽ ጋዝ፣ የሚፈስስ ማዲያ እና ጠንካራ ማ污染物 ይዘርዝር ይኖርበታል።
• ለተለየ የፍጥነት እርتفاع፣ ስብራት፣ የሜትሪንግ ካቢኔ ስርዓት ወይም የመጫን ቦታ ፍላጎቶች፣ የቴክኒክ ማረጋገጫ ከመጠየቅ በፊት ይመከራል።

ስታንዳርዶች እና ተጣጣኝነት

የLFZ1D-0.66 የካሬንት ትራንስፎርመር ለዝቅተኛ የቮልቴጅ ሜትሪንግ የካሬንት ትራንስፎርመር መተግበሪያዎች የተሰራ ሲሆን በ GB/T 20840.1, GB/T 20840.2, Q/GDW 1572 እና የደንበኛ የተለየ የቴክኒክ ፍላጎቶች መሰረት ሊሰጥ ይችላል። ለስቴት ግሪድ ሜትሪንግ ፕሮጀክቶች ወይም የተለየ የማረጋገጫ ፍላጎቶች፣ የመጨረሻ ስታንዳርዶች፣ የሙከራ እቃዎች፣ የስም ሰሌዳ ውሂብ እና የማረጋገጫ ሰነዶች በቴክኒክ ውል ውስጥ ሊረጋጉ ይገባል።

መጫን እና መጠኖች

የLFZ1D-0.66 ተከታታይ በዝቅተኛ የቮልቴጅ ሜትሪንግ ካቢኔቶች እና የتوزيع ፓነሎች ውስጥ የተወሰነ መጫን ለሚደረግበት ትንሽ የውስጥ የካስት-ሪዚን አወቃቀር ይጠቀማል። የሚከተለው የመጠን ውሂብ ለምርት ምርጫ እና የካቢኔ ስርዓት ማጣቀሻ ነው። የመጨረሻ መጠኖች ከማምረት ወይም በጅምላ መጠየቅ በፊት በተፈቀደ ስዕል መሰረት ሊረጋጉ ይገባል።

የጠቅላላ መጠኖች ማጣቀሻ

ዩኒት፡ mm. የመጨረሻ መጠኖች በተረጋገጠ ስዕል እና በተመረጠ መግለጫ ላይ የተመሰረቱ ናቸው።

የመጫን እና የደህንነት ማስታወሻዎች

• የCT ሞዴል፣ የካሬንት ሬሾ፣ የትክክለኛነት ደረጃ፣ የተሰጠው ጫና እና የው轮廓 አወቃቀር ከመጫን በፊት ያረጋግጡ።
• የዋና ኮንዳክተር እና የካቢኔ ስርዓት ከተመረጠው CT አወቃቀር ጋር ይጣጣሙ የሚሆኑ መሆናቸውን ያረጋግጡ።
• የተፈቀደ የሜትሪንግ ካቢኔ ወይም የتوزيع ፓነል ስርዓት መሰረት በተወሰነ መጫን ይጫኑ።
• የሁለተኛ ደረጃ ተርሚናሎችን በS1 እና S2 ያሉ የፖላሪቲ ምልክቶች እና የፕሮጀክት የቁጥር ስዕል መሰረት ያገናኙ።
• የዋና ዑደት ሲሞላ የካሬንት ትራንስፎርመር የሁለተኛ ደረጃ ዑደት አይክፈትም።
• የሁለተኛ ደረጃ የቁጥር ስርዓት፣ ማገጃ፣ ማ sealing እና የተርሚናል ጥበቃ የሜትሪንግ ፕሮጀክት መግለጫዎች እና የአካባቢ የኤሌክትሪክ ሕጎች መሠረት መሆን አለባቸው።
• መጫን እና ጥገና በተጠቃሚ የኤሌክትሪክ ሰራተኞች መደረግ አለበት።

የትዕዛዝ መረጃ

ትዕዛዝ ሲሰጡ ወይም ዋጋ ጥያቄ ሲጠይቁ የሚከተለውን መረጃ ያቅርቡ፡

• የምርት ሞዴል፡ LFZ1D-0.66
• የተሰጠው የዋና ካሬንት እና የተሰጠው የሁለተኛ ደረጃ ካሬንት
• የትክክለኛነት ደረጃ እና የተሰጠው የሁለተኛ ደረጃ ጫና
• የስርዓት ድግግሞሽ እና የመጫን አካባቢ
• ብዛት እና የሜትሪንግ ካቢኔ መተግበሪያ
• ለባር ኮድ፣ የأصول ቁጥር፣ የኤሌክትሮኒክ ምልክት፣ ተርሚናል ማ sealing፣ ስዕሎች፣ የማረጋገጫ ሰነዶች፣ ሰርቲፊኬቶች ወይም ጥቅል የተለየ ፍላጎቶች

የምርጫ መመሪያዎች

1. የስርዓት የቮልቴጅ ያረጋግጡ፡ ይህን CT ለውስጥ ያሉ ዝቅተኛ የቮልቴጅ AC ስርዓቶች የተሰጡበት እስከ 0.66kV ይምረጡ።
2. የሜትሪንግ መተግበሪያ ያረጋግጡ፡ ይህ ምርት በግሪድ ሜትሪንግ ካቢኔ፣ የتوزيع ካቢኔ ወይም የኃይል ሜትሪንግ ቦክስ ውስጥ የሚጠቀም መሆኑን ያረጋግጡ።
3. የካሬንት ሬሾ ያረጋግጡ፡ የተሰጠው የዋና ካሬንት መሰረት የመደበኛ የስራ ካሬንት እና የመለኪያ ክልል ይምረጡ።
4. የትክክለኛነት ደረጃ ይምረጡ፡ የሜትሪንግ ትክክለኛነት ፍላጎት እና የፕሮጀክት መግለጫ መሰረት 0.5S ወይም 0.2S ይጠቀሙ።
5. የተሰጠው ጫና ያረጋግጡ፡ የኃይል ሜትር፣ የተርሚናል የቁጥር ስርዓት እና የሁለተኛ ደረጃ ኬብል የጠቅላላ ጫና ከCT የተሰጠው የሁለተኛ ደረጃ ጫና አይበልጥም።
6. የመጫን መጠኖች ያረጋግጡ፡ የው轮廓 ስዕል፣ የተርሚናል ቦታ እና የካቢኔ ክልል ከጅምላ መጫን በፊት ያረጋግጡ።
