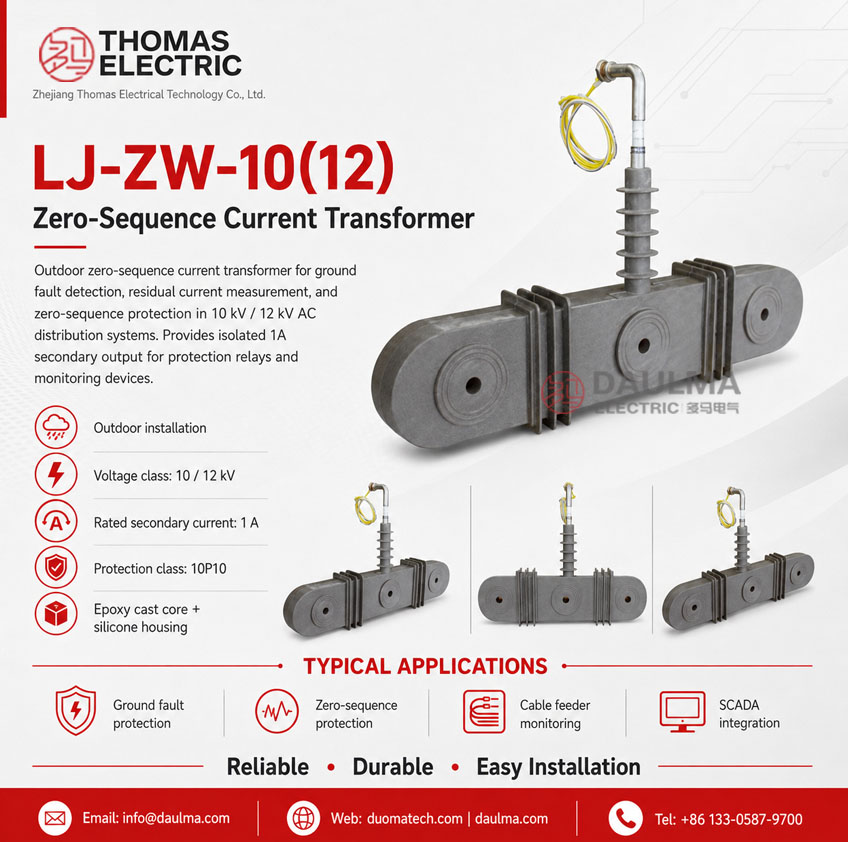

LJ-ZW-10(12) ዜሮ-ሲኩዌንስ የካሬንት ትራንስፎርመር ኤፖክሲ-ሲሊኮን የውጭ

የምርት እይታ

የተግባር ስህተት

LJ-ZW-10(12) ዜሮ-ሲኩዌንስ የአሁን ትራንስፎርመሮች ትክክለኛ ኤሌክትሮማግኔቲክ መሳሪያዎች ናቸው የሚዘጋጁት ለመሬት ጉድለት ማግኘት፣ የሪሲዲዩል አሁን መለኪያ እና ዜሮ-ሲኩዌንስ ጥበቃ መተግበሪያዎች በሚዲየም-ቮልቴጅ AC የኃይል ስርዓቶች። ይህ የውጭ አየር የተሰጣቸው ትራንስፎርመሮች የኤሌክትሮማግኔቲክ ኢንዳክሽን መርሆችን ይጠቀማሉ በተለየ ዜሮ-ሲኩዌንስ የአሁን ማጥበቢያ ጋር የሚሰጥ ጋላቫኒካል የተለየ ሁለተኛ የአሁን ምልክቶች በሶስት-ደረጃ የመጀመሪያ አሁኖች የቬክተር ድምር ላይ ተመጣጣኝ ነው፣ ይህም የሚያስችለው የተነቃቃይ የመሬት ጉድለት ጥበቃ ነው።

ዋና ደረጃዎች

የምርት ማሳያዎች

የስራ መርህ

በፋራዴይ የኤሌክትሮማግኔቲክ ኢንዳክሽን ሕግ ላይ የሚሰራ ከዜሮ-ሲኩዌንስ የአሁን ማጥበቢያ ቴክኖሎጂ ጋር፣ ትራንስፎርመሩ ቦሮይዳል ማግኔቲክ ኮር ያለው ሲሆን ሁሉም ሶስት-ደረጃ ኮንዳክተሮች በዚህ ውስጥ በአንድ ጊዜ ይمرሳሉ። በተመጣጣኝ ሶስት-ደረጃ ሁኔታዎች ላይ፣ የደረጃ አሁኖች የቬክተር ድምር ዜሮ ነው፣ ይህም የማግኔቲክ ፍሰት የለም። በመሬት ጉድለቶች ወቅት ወይም በማይመጣጠን ሁኔታዎች ላይ፣ የሪሲዲዩል አሁን (I₀ = Ia + Ib + Ic) በኮሩ ውስጥ ተመጣጣኝ የማግኔቲክ ፍሰት ይፈጥራል፣ በሁለተኛ ወንበር ላይ ቮልቴጅ ያስነሳል እና በተገናኘ ጥበቃ ሪሌዎች በኩል የተመዘገበ ውፅዓት አሁን ይሰጣል።

የስርዓት መተግበሪያ ቦታ

• ሚዲየም ቮልቴጅ ስርዓት: 10kV-12kV የውጭ አየር ስዊችጂያር እና የስርዓት ኔትዎርኮች
• የመሬት ጉድለት ጥበቃ: የመሬት ሌክ ማግኘት እና የሪሲዲዩል አሁን ጥበቃ ስክሪፕቶች
• ዜሮ-ሲኩዌንስ ጥበቃ: የተመራ የመሬት ተጨማሪ አሁን እና የተነቃቃይ የመሬት ጉድለት ጥበቃ
• የኬብል ፏደር ማንቃት: የኬብል ስርዓት የመሬት ጉድለት ማንቃት
• SCADA ጥቅል: የመሬት ጉድለት አሁን የራቀ ማንቃት

የዋጋ እይታ

የኢፖክሲ ሪዚን የተጣበቀ ኮር አገልግሎት ከውጭ አየር የተሰጠ ሲሊኮን ሪበር ገበታ ጋር የሚያስከትለው የላቀ የኢንሱሌሽን አፈጻጸም፣ የውሃ ተቃውሞ፣ UV ደረጃ እና የሜካኒካል ጥንካሬ ነው በከባድ የአካባቢ ሁኔታዎች ላይ። የቦሮይዳል አፐርቸር ዝግጅት ሶስት-ደረጃ ኬብል ወይም ቡስባር አሰምብሊዎችን ያስተናግዳል ሲቆይ የኤሌክትሪክ ክላሪንስ እና የክሪፒጅ ርቀቶችን ይጠብቃል። የተዘጋ የውጭ አየር ገበታ IP-የተሰጠ ጥበቃ ማስፈላጊነቶችን ያሟላል ለተለከፉ እና የከፍተኛ ስርጭት አካባቢዎች ስራ ላይ ለመዋል።

የሞዴል ስም ስህተት

የሞዴል ኮድ ስህተት

• L — የአሁን ትራንስፎርመር (CT)
• J — ዜሮ-ሲኩዌንስ (ሪሲዲዩል አሁን) የመለኪያ ዝግጅት
• Z — የካስት-ሪዚን (ኢፖክሲ) የኢንሱሌትድ ኮር
• W — የውጭ አየር ማስቀመጫ ደረጃ (የአየር ጥበቃ)
• 10(12) — የቮልቴጅ ክፍል: 10 kV ወይም 12 kV

ዜሮ-ሲኩዌንስ ዝግጅት

LJ-ZW ስሪዚስ አንድ ቦሮይዳል ኮር ይጠቀማል ሁሉም ሶስት-ደረጃ ኮንዳክተሮች በዚህ ውስጥ በአንድ ጊዜ ይمرሳሉ። ይህ ቴክኖሎጂ የሶስት-ደረጃ አሁኖች የቬክተር ድምር (ሪሲዲዩል አሁን I₀) ይለካል፣ ይህም የተለየ የመሬት ጉድለት ማግኘት ለሚያስፈልገው የደረጃ-ወደ-መሬት ጉድለት አሁኖች ከተለመዱ የጭነት አሁኖች ይለዩ ይሆናል። ዜሮ-ሲኩዌንስ CT የግለኛ ደረጃ-አሁን መለኪያ አያስፈልገውም እና ለተነቃቃይ የመሬት ጉድለት ጥበቃ መተግበሪያዎች የተመቻ ነው።

የአገልግሎት ሁኔታዎች

LJ-ZW-10(12) ስሪዚስ ዜሮ-ሲኩዌንስ የአሁን ትራንስፎርመሮች ለውጭ አየር ስራ በሚዲየም-ቮልቴጅ የኃይል ስርዓቶች ውስጥ የሚከተሉትን የአገልግሎት ሁኔታዎች ይዘጋጃሉ:

• የማስቀመጫ አካባቢ: የውጭ አየር ማስቀመጫ ከ IP-የተሰጠ ገበታ ጋር
• ከፍታ: ከባሕር ደረጃ 2000 ሜትር አይበልጥም (ከፍተኛ ከፍታ ዝግጅቶች በትዕዛዝ ሊገኙ ይችላሉ)
• የአካባቢ ሙቀት: −25 °C እስከ +40 °C
• የስርጭት ደረጃ: የቀን አማካይ ≤ 95%፣ የወር አማካይ ≤ 90% (የውጭ አየር ስርጭት ሳይክሊንግ)
• የማያስቸግር ደረጃ: ክፍል II በ IEC 60815 (ለቀላል ኢንዱስትሪያል እና ለግብር አካባቢዎች የሚስማማ)
• የአካባቢ ሁኔታዎች: ወደ UV ሬዲዬሽን፣ ዝናብ፣ አይስ እና የመካከለኛ ኢንዱስትሪያል ማያስቸግር ተቃዋሚ ነው፤ ከኤክስፕሎዥቭ ወይም ከእሳት የሚያስነሳ አየር ነፃ ነው

መንገድ

የመንገድ ዝግጅት

• ዋጋ: ቦሮይዳል (ሪንግ-ተይፕ) ኮር ከኬብል/ቡስባር አፐርቸር ጋር ለሶስት-ደረጃ ኮንዳክተሮች
• የኮር ኢንሱሌሽን: የኢፖክሲ ሪዚን የተጣበቀ አገልግሎት ለውሃ ተቃውሞ እና የሜካኒካል ጥንካሬ
• የውጭ ገበታ: ሲሊኮን ሪበር ገበታ ለውጭ አየር UV እና የአየር ተቃውሞ
• የኮር ምርት: የከፍተኛ ፍሰት ያለው ማግኔቲክ ምርት ለዜሮ-ሲኩዌንስ የተመቻ
• ዝግ: የተዘጋ IP-የተሰጠ ዝግ ለውጭ አየር የአካባቢ ጥበቃ

የሁለት-ደረጃ የኢንሱሌሽን ስርዓት የኤሌክትሪክ ኢንሱሌሽን ለኢፖክሲ ሪዚን የተጣበቀ ኮር ጋር የአካባቢ ጥበቃ ለሲሊኮን ሪበር የውጭ ገበታ ያጣብቃል፣ ይህም የረጅም ጊዜ የውጭ አየር አገልግሎት ሕይወት ያስከትላል ከዝቅተኛ ጥገና ማስፈላጊነቶች ጋር። የቦሮይዳል ጂኦሜትሪ የተመጣጣኝ የማግኔቲክ መስክ ስርጭት ያረጋግጣል እና ወደ ሪሲዲዩል አሁን ማግኘት የከፍተኛ የነቃቃይነት ይሰጣል።

ወንበሮች & የተርሚናል ምልክት

• የመጀመሪያ ኮንዳክተሮች: ሶስት-ደረጃ ኬብሎች ወይም ቡስባሮች በቦሮይዳል አፐርቸር ውስጥ ይمرሳሉ (የተወሰኑ ተርሚናሎች የሉም)
• ሁለተኛ ተርሚናሎች: S1 / S2 (ዜሮ-ሲኩዌንስ ውፅዓት)

የተርሚናል ምልክቶች የተለመዱ ዜሮ-ሲኩዌንስ CT ፖላሪቲ ስምምነቶችን ይከተላሉ። በመሬት ጉድለት ሁኔታዎች ላይ ከአፐርቸሩ ውስጥ የሚፈስ አዎንታዊ ሪሲዲዩል አሁን ጋር፣ ሁለተኛ አሁን ከS1 ወደ S2 ወደ የተገናኘ ቡርደን ይፈስሳል። የትክክለኛ ፖላሪቲ ጥንቃቄ ለተመራ የመሬት ጉድለት ጥበቃ ስክሪፕቶች ወሳኝ ነው።

የቴክኒካል ውሂብ

ይህ ክፍል የLJ-ZW-10(12) ስሪዚስ የውጭ አየር ዜሮ-ሲኩዌንስ የአሁን ትራንስፎርመር ለ10 kV / 12 kV ክፍል AC የስርዓት ስርዓቶች (50 Hz) የሚያገለግል የትንተና የተቃራኒ የቴክኒካል ውሂብ ይሰጣል። ከዚህ በታች ያለው ውሂብ ለመጀመሪያ አሁን ደረጃዎች፣ የትክክለኛነት ክፍል እና የውፅዓት ተቃውሞ የመጀመሪያ ምርጫ ነው የሚያ предназначен።

ስህተቶች: የመጀመሪያ አሁን ደረጃ የተለመዱ ዜሮ-ሲኩዌንስ የአሁን መለኪያ ክልል ያሳያል። የተሰጠ ውፅዓት (Ω) የሁለተኛ ወንበር ተቃውሞ ስፔሲፊኬሽን ነው። የትክክለኛነት ክፍል 10P10 ጥበቃ-ደረጃ የትክክለኛነት ያሳያል ከ10× የተሰጠ የመጀመሪያ አሁን ላይ 10% የኮምፖዚት ስህተት ጋር።

ማሳሰቢያ: ዜሮ-ሲኩዌንስ CTs ሪሲዲዩል አሁን (I₀ = Ia + Ib + Ic) ይለካል፤ በተመጣጣኝ ሶስት-ደረጃ ሁኔታዎች ላይ፣ ሁለተኛ ውፅዓት ዜሮ ነው። ምርጫ በተጠበቀ የመሬት ጉድለት አሁን መጠን እና የጥበቃ ሪሌ የነቃቃይነት ማስፈላጊነቶች ላይ መመሥረት አለበት።

የውሂብ ማጣቀሻ

ስታንዳርዶች & የተለመዱ ማጣቀሻዎች

የፋብሪካ ፈተና ስምምነት

• የተለመዱ ፈተናዎች በሚፈለግ IEC/GB ማስፈላጊነቶች (ፖላሪቲ/ምልክት፣ በተሰጠ አሁን ላይ ሬሾ ማረጋገጫ እና በ10P10 ክፍል ላይ የትክክለኛነት ማረጋገጫ)
• ዲኤሌክትሪክ ፈተናዎች በኢንሱሌሽን ድምር ማስፈላጊነቶች (የኃይል-ድግግሞሽ የሚቋቋም ቮልቴጅ እና የኢም펄ስ ቮልቴጅ ፈተናዎች)
• ዜሮ-ሲኩዌንስ የነቃቃይነት ማረጋገጫ ለተወሰኑ የመሬት ጉድለት አሁን ደረጃዎች ላይ የማግኘት ችሎታ ለማረጋገጥ
• የአካባቢ ፈተናዎች በሚፈለግ ሁኔታ (ሙቀት ሳይክሊንግ፣ የስርጭት ተቃውሞ፣ UV ዕድሜ)
• የእይታ እና የልኬት ፈተና አፐርቸር ስለ መጠን፣ ምልክት ስምምነት እና የገበታ ብቃት
• የተይፕ እና የተለየ ፈተናዎች በፕሮጀክት ስፔሲፊኬሽን የሚፈለጉበት

ማስቀመጫ & ልኬቶች

• ትራንስፎርመሩ በውጭ አየር ስዊችጂያር ወይም የኬብል የማጠናቀቂያ አወቃቀሮች ላይ በተወሰነ የማስቀመጫ ዝግጅት ሊሰቀም ይገባል።
• ሁሉም ሶስት-ደረጃ ኮንዳክተሮች (ኬብሎች ወይም ቡስባሮች) በመካከለኛ አፐርቸር ውስጥ በተመሳሳይ አቅጣጫ ሊያልፉ ይገባል ለትክክለኛ ዜሮ-ሲኩዌንስ የአሁን መለኪያ ለማረጋገጥ።
• የቦሮይዳል አፐርቸር ዲያሜትር ኬብል ወይም ቡስባር ቡንድል ከቃል ክላሪንስ ጋር ሊስተናግድ ይገባል (ከ10mm የራዲያል ክላሪንስ ዝቅተኛ ይመከራል)።
• ቃል የክሪፒጅ እና የክላሪንስ ርቀቶች በ IEC 60815 መሠረት ለተወሰነ የማያስቸግር ክፍል መጠበቅ አለባቸው።
• ሁለተኛ የአ dây ግንኙነቶች በተርሚናል ኮምፓርትመንት ውስጥ ሊደረጉ ይገባል በትክክል የግላንድ ዝግ ከ IP ደረጃ ጋር ለማቆየት።

የውጭ አይነቶች

የደህንነት ማሳሰቢያዎች

• የሁለተኛ ዑደት አፍታ ሊተወው የማይችል ነው ሲሆን የመጀመሪያ ኮንዳክተሮች የተነቃቁ ከሆነ፣ እንደ የደረቀ ከፍተኛ ቮልቴጅ በሁለተኛ ተርሚናሎች ላይ ሊታይ ይችላል።
• በማንቃት ወይም ጥገና ወቅት፣ የሁለተኛ ዑደት አፍታ ከማንቃት በፊት ሊደረግ ይገባል።
• የሁለተኛ ዑደት አንድ ነጥብ በሚፈለግ ስታንዳርዶች መሠረት በተጠበቀ ሁኔታ ሊረጋገጥ ይገባል።
• ሁሉም ሶስት-ደረጃ ኮንዳክተሮች በትክክለኛ አቅጣጫ በአፐርቸሩ ውስጥ ሊያልፉ ይገባል ለትክክለኛ ዜሮ-ሲኩዌንስ ፖላሪቲ።
• ሁሉም የማስቀመጫ እና የጥገና ስራዎች የአካባቢ የኤሌክትሪክ ደህንነት ስምምነቶች እና የዩቲሊቲ ስታንዳርዶች መከተል አለባቸው።

የትዕዛዝ መረጃ

ትዕዛዝ ሲሰጡ፣ የሚፈለገው ዝግጅት መወሰን አለበት በ የአካባቢ የግሪድ ማስፈላጊነቶች፣ የሚፈለጉ ስታንዳርዶች እና የፕሮጀክት የቴክኒካል ስፔሲፊኬሽን መሠረት። የሚከተሉት ፓራሜትሮች በትክክል ሊገለፁ ይገባል ለቴክኒካል ማረጋገጫ እና ለምርት ስቃይ:

• የተሰጠ የመጀመሪያ አሁን (20 A ወይም 50 A ዜሮ-ሲኩዌንስ ደረጃ)
• የተሰጠ ሁለተኛ አሁን (1 A የተለመደ)
• የትክክለኛነት ክፍል (10P10 ጥበቃ ደረጃ የተለመደ)
• የተሰጠ የውፅዓት ተቃውሞ (0.1 Ω ወይም 0.2 Ω)
• የኢንሱሌሽን ቮልቴጅ ክፍል (10 kV ወይም 12 kV)
• የኬብል/ቡስባር አፐርቸር ዲያሜትር ማስፈላጊነት
• የማያስቸግር ክፍል (ከክፍል III ወይም IV የሚፈለግ ከሆነ)
• IP ደረጃ ማስፈላጊነት (ከተለመዱ የበለጠ ከሆነ)

እንዴት ምረጥ

1: በስርዓት የመሬት ዘዴ (ጠንካራ፣ ተቃውሞ፣ ሪአክተንስ ወይም የተለየ ኒውትራል) እና የፏደር ኬብል ካፓሲታንስ መሠረት የሚጠበቀ ከፍተኛ የመሬት ጉድለት አሁን ይወስኑ።

2: የተሰጠ የመጀመሪያ አሁን (20 A ወይም 50 A) ይምረጡ ለቃል መለኪያ ክልል ለማቅረብ ሲቆይ ለዝቅተኛ-መጠን የመሬት ጉድለቶች የነቃቃይነት ለማቆየት (በተለምዶ 10-20% ደረጃ)።

3: የተገናኘ ጥበቃ ሪሌ የግቤት ኢምፔዳንስ እና የአ dây ተቃውሞ መሠረት የተሰጠ የውፅዓት ተቃውሞ (0.1 Ω ወይም 0.2 Ω) ያረጋግጡ።

4: አፐርቸር ዲያሜትር የኬብል ቡንድል ወይም ቡስባር አሰምብሊ ከሚፈለገው ክላሪንስ ጋር ይስተናግዳል ይህን ያረጋግጡ (ኮንዳክተር ዝግጅት እና ልኬቶች ያሳዩ)።

5: የማያስቸግር ክፍል በ IEC 60815 መሠረት ያሳዩ ከማስቀመጫ ቦታ ክፍል II ሁኔታዎች ይበልጣል (የባህር ጎዳና፣ የከባድ ኢንዱስትሪያል፣ የዱን አካባቢዎች ክፍል III ወይም IV ሊያስፈልጉ ይችላሉ)።

ከአካባቢ ዩቲሊቲ ወይም የፕሮጀክት ማስፈላጊነቶች ይፈልጋሉ (ለምሳሌ፣ የተሻለ IP ደረጃ፣ የተርሚናል ዝግጅት፣ የሰነድ ቋንቋ ወይም የሚፈለጉ ሰርቲፊኬቶች)፣ በትዕዛዝ ደረጃ ያሳዩ። የተለየ ዝግጅቶች በቴክኒካል ስምምነት እና በመጨረሻ የውሂብ ገጽ መሠረት ስራ ላይ ለመዋል ቀድመው ማረጋገጥ አለባቸው።
