LJ-ZW3/ZW43-10(12) ዜሮ-ሲኩዌንስ ጥበቃ የካሬንት ትራንስፎርመር

የምርት አጠቃላይ እይታ

የተግባር ትርጉም

LJ‑ZW3/ZW43‑10(12) ዜሮ-ሲኩዌንስ ጥበቃ የአሁን ማዞሪያዎች በ 10 kV እና 12 kV AC የتوزيع ስርዓቶች ውስጥ በ 50 Hz የሚሰሩ ለትክክለኛ ሦስት-ደረጃ የአሁን መለኪያ፣ የኤነርጂ መለኪያ እና ሪሌ ጥበቃ የተዘጋጁ ናቸው። እነዚህ አሃዶች ሦስት-ደረጃ መለኪያ ከ ዜሮ-ሲኩዌንስ ጉድለት ማሳያ ጋር ያዋህዳሉ እና ZW2 እና ZW43 ተከታታይ ቫኩም የሰርክቲ ብሬከሮች ጋር ለመጠቀም የተዘጋጁ ናቸው። የሚመጣ የአሁን ጋር በተመጣጣኝ የሚሆን ጋልቫኒካል የተለየ የሁለተኛ ደረጃ ውፅዓት ይሰጣሉ፣ ሴሊኮን ሪቤር የኢንሱሌሽን እና ከፍተኛ-ተስማሚነት ያለው የማግኔቲክ ኮር ለረጅም ጊዜ የ屋外 ድርሻ ያረጋግጣል።

ዋና ደረጃዎች

ፓራሜትር	ስፔሲፊኬሽን
የስርዓት ቮልቴጅ ክላስ	10 kV / 12 kV የ屋外 ዝርያ
የተገመተ ድግግሞሽ	50 Hz (60 Hz አማራጭ)
የተገመተ የሁለተኛ ደረጃ አሁን	5 A (1 A አማራጭ)
የትክክለኛነት ክላስ	5P10
የተገመተ ቡርደን	2.5 VA ~ 40 VA
የመጀመሪያ ደረጃ የአሁን ክልል	20 A ~ 1200 A (ባለብዙ-እንዲት ይገኛል)
የኢንሱሌሽን ደረጃ	10(12) / 42 kV
ስታንዳርዶች	GB 1208‑2006; GB/T 20840.2; IEC 61869‑2 (ማጣቀሻ)
ተፈጻሚ አካባቢ	屋外፣ ክላስ II የማያስ污
ተዛማጅ እቃ	ZW2 / ZW43 ቫኩም ብሬከሮች

የምርት ማሳያ

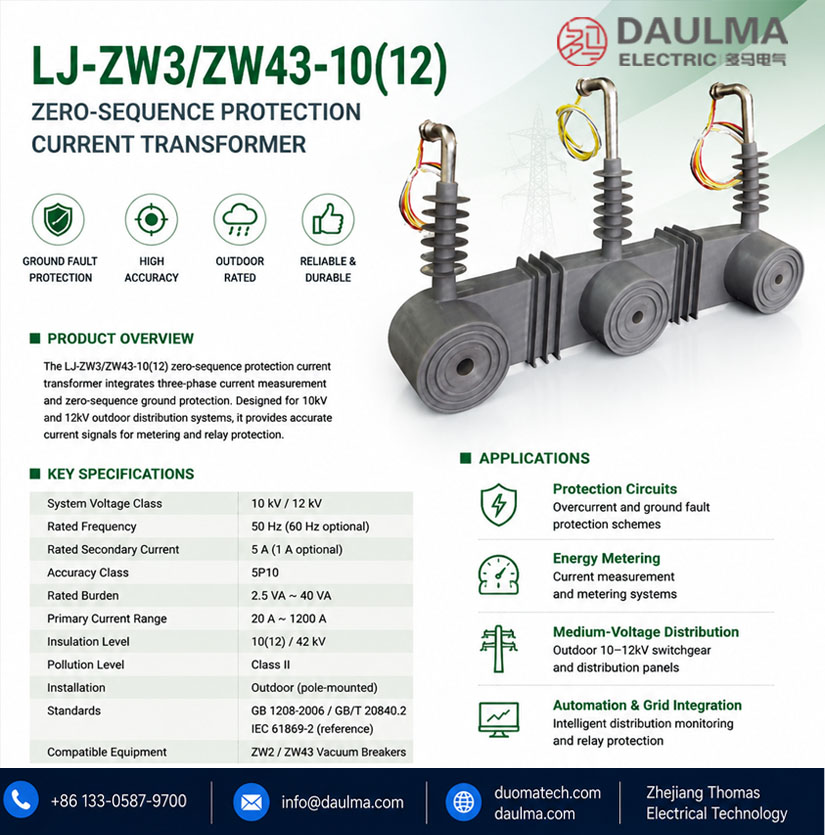

LJ ZW3 ZW43 1012 Zero Sequence Protection Current Transformer pics

LJ ZW3 12

የስራ መርህ

የመጀመሪያ ደረጃ ኮንዳክተሮች ከፍተኛ-ተስማሚነት ያለው የማግኔቲክ ቁሳቁስ የተሰራ ቶሮይዳል ኮር ውስጥ ይወጣሉ። በመጀመሪያ ደረጃ የአሁን ለውጦች በተመጣጣኝ የኤሌክትሮማግኔቲክ ፍሉክስ ያስከትላሉ፣ ይህም በሁለተኛ ደረጃ ውስጥ ተመሳሳይ አሁኖችን ያስነሳል
ውይንዲንግስ። የዜሮ-ሲኩዌንስ ውይንዲንግ የማያስ污 የመሬት ጉድለት አሁኖችን ያሳያል እና በአንድ ቀስት አሃድ ውስጥ የተዋሃደ ጥበቃ ተግባር ይሰጣል።

የስርዓት መተግበሪያ ቦታ

የመካከለኛ-ቮልቴጅ ዝርያ: የ屋外 10–12 kV ስዊችጂያር እና የዝርያ ፓነሎች።
የኤነርጂ መለኪያ: የአሁን መለኪያ እና የመለኪያ ስርዓቶች።
የጥበቃ ሰርኪቶች: የአሁን በላይ እና የመሬት ጉድለት ጥበቃ ዘዴዎች።
ኦቶሜሽን & ግሪድ ውህደት: የኢንቴሊጀንት ዝርያ ማንቂያ እና ሪሌ ጥበቃ።

የዋህ አጠቃላይ እይታ

ሴሊኮን ሪቤር የተሰራ ኮንስትራክሽን ከሙሉ በሙሉ የተዘጋ የተዋሃደ ዲዛይን ጋር የላቀ የኢንሱሌሽን ድርሻ፣ የውሃ ተቃዋሚነት፣ የማያስ污 ተቃዋሚነት እና የሜካኒካል ጥንካሬ ያረጋግጣል። የሴሊኮን ሪቤር ቁሳቁስ ለከፍተኛ ሙቀት፣ ኮሮዥን፣ UV ሬዲዬሽን እና ዕድሜ ለውጥ ልዩ ተቃዋሚነት ይሰጣል፣ ይህም ለረጅም ጊዜ የሚቆይ፣ የተጠበቀ እና የማይፈልግ ጥገና የ屋外 አሃድ ድርሻ ያረጋግጣል። የተጨናነቀ፣ የเบา ክብደት ዲዛይን የተገለበጠ ቴክኖሎጂ ያካትታል የ A፣ B፣ C ሦስት-ደረጃ ጥበቃ እና የዜሮ-ሲኩዌንስ የመሬት ጥበቃ በአንድ አሃድ ውስጥ፣ በዘመናዊ ዝርያ ስርዓቶች ውስጥ የቦታ ጥቅማጥቅም ይመቻል ሲሆን ከፍተኛ ውጤታማነት እና ድርሻ ይሰጣል።

የሞዴል ስም ማውጫ

የኮድ ማብራሪያ

LJ ZW3 1012 型电流互感器

LJ – ዜሮ-ሲኩዌንስ የአሁን ማዞሪያ ተከታታይ።
ZW3 – ከ ZW2 ቫኩም የሰርክቲ ብሬከር ጋር ተዛማጅ።
ZW43 – ከ ZW43 ቫኩም የሰርክቲ ብሬከር ጋር ተዛማጅ።
10(12) – የስርዓት ቮልቴጅ፡ 10 kV ወይም 12 kV።

የአገልግሎት ሁኔታዎች

LJ-ZW3/ZW43-10(12) ተከታታይ የአሁን ማዞሪያዎች ለ屋外 አሃድ ስራ በመካከለኛ-ቮልቴጅ የኃይል ዝርያ ስርዓቶች ውስጥ በተለመዱ የአገልግሎት ሁኔታዎች የተዘጋጁ ናቸው።

የ屋外 ጫንነት: ለፖል-ማውንትድ ስዊችጂያር ተስማሚ ነው።
የፍጥነት ደረጃ: ≤ 2000 m (በጥያቄ ከፍተኛ)።
የአካባቢ ሙቀት: −25 °C እስከ +40 °C.
የቀን የአማካይ ሙቀት: ≤ 40 °C.
የማያስ污 ደረጃ: ክላስ II በ IEC 60815.
የአካባቢ ሁኔታዎች: ከኮሮዥቭ ጋዞች ወይም ቫፖሮች የነፃ; ከኢክስፕሎዥቭ ወይም የሚበላሽ ማዲያ የነፃ; የከፋ ቫይብሬሽን፣ የሜካኒካል ሾክ ወይም ኢምፓክት የለም

የኢንጄነሪንግ ማስታወሻ: ለተሻለ ድርሻ እና የስራ ድርሻ ለማግኘት ከምርት አምራቹ ስፔሲፊኬሽኖች በመሰረት ትክክለኛ ጫንነት ያረጋግጡ። የሴሊኮን ሪቤር የኢንሱሌሽን ስርዓት ለ UV ሬዲዬሽን፣ ውሃ፣ ማያስ污 እና የሙቀት ስርዓት የ屋外 ዝርያ መተግበሪያዎች ውስጥ የተለመዱ የአካባቢ ጫናዎች ላይ የተሻለ ተቃዋሚነት ይሰጣል።

ኮንስትራክሽን

የኮንስትራክሽን ዲዛይን

ዋህ: የ屋外 ፖል-ማውንትድ ስዊችጂያር ለሙሉ በሙሉ የተዘጋ የተዋሃደ የተጨናነቀ ዓይነት
ኢንሱሌሽን: የሚያስደስት የአካባቢ ተቃዋሚነት ያለው ሙሉ በሙሉ የተዘጋ የሴሊኮን ሪቤር የተሰራ የኢንሱሌሽን
ኮር: የተሻለ የከፍተኛ-ተስማሚነት የማግኔቲክ ቁሳቁስ ኮር ከትክክለኛ ባለብዙ-ኮር ውይንዲንግ ዲዛይን ጋር
ባለብዙ-ደረጃ ውህደት: የተዋሃደ ሦስት-ደረጃ (A, B, C) የአሁን መለኪያ እና የዜሮ-ሲኩዌንስ ጥበቃ በአንድ የተጨናነቀ አሃድ ውስጥ
ስርዓት: የላቀ የአንቲ-ትራኪንግ እና የአንቲ-እድሜ ለውጥ ባለው የተዋሃደ የመጀመሪያ እና የሁለተኛ ደረጃ የኢንሱሌሽን ስርዓት

የሴሊኮን ሪቤር ዳግም ማስቀመጥ የተረጋጉ የኢንሱሌሽን ባህሪዎች እና ለከፍተኛ ሙቀት፣ ኮሮዥን፣ UV ሬዲዬሽን፣ ማያስ污፣ ውሃ፣ ኢምፓክት እና ዕድሜ ለውጥ ልዩ ተቃዋሚነት ይሰጣል፣ ይህም በከፋ የአካባቢ ሁኔታዎች ውስጥ የማይፈልግ ጥገና የረጅም ጊዜ የ屋外 አገልግሎት ያረጋግጣል።

ውይንዲንግስ & የተርሚናል ማርኪንግ

የመጀመሪያ ደረጃ ተርሚናሎች: P1 / P2 (በደረጃ በሚፈለገው መጠን)
የሁለተኛ ደረጃ ተርሚናሎች: S1 / S2 (በደረጃ ዲዛይን፣ A/B/C ደረጃዎች)
የዜሮ-ሲኩዌንስ ተርሚናሎች: በዲዛይን በሚፈለገው መጠን

የተርሚናል ማርኪንግ የ CT ፖላሪቲ የተለመዱ ስምምነቶችን ይከተላል። በተለመዱ የስራ ሁኔታዎች ውስጥ፣ የማጣቀሻ የአሁን አቅጣጫ ከ P1 ወደ P2 ይገለጻል። የመለኪያ እና የጥበቃ ድርሻ ለማረጋገጥ ትክክለኛ የተርሚናል ማንነት መታይ አለበት። የተዋሃደ ዲዛይን የወይር ስራ ይቀላልሳል እና በፖል-ማውንትድ ስዊችጂያር መተግበሪያዎች ውስጥ የጫንነት ውስብስብነት ይቀንሳል።

የቴክኒካል ዳታ

ይህ ክፍል ለ LJ‑ZW3/ZW43‑10(12) ተከታታይ የ屋外 የአሁን ማዞሪያዎች ዜሮ-ሲኩዌንስ ጥበቃ ያለው ለ 10 kV / 12 kV ስርዓቶች የተዘጋጁ የቴክኒካል ዳታ ይሰጣል። የተጨናነቀ ዲዛይን ለኤነርጂ መለኪያ፣ ጥበቃ እና ጉድለት ማሳያ ለከፍተኛ ትክክለኛነት እና ድርሻ ያረጋግጣል።

ትርጉሞች: የተገመተ የመጀመሪያ ደረጃ አሁን የተለመዱ አሁን ማለት ነው፣ ሲሆን የተገመተ ውፅዓት (VA) በሁለተኛ ደረጃ ኮር ይተገበራል። የትክክለኛነት ክላስ 5P10 ጥበቃ-ደረጃ ትክክለኛነት ከ 10 የ制限 ፋክተር ጋር ያረጋግጣል። በስራ ጊዜ አንድ የአሁን እንዲት ብቻ ሊጠቀም ይችላል።

የተለመዱ ዲዛይኖች፤ የመጨረሻ ስፔሲፊኬሽን በፕሮጀክት ስፔሲፊኬሽኖች እና በኔምፕሌት ዳታ ላይ የተመሰረተ ነው።

ሞዴል	የመጀመሪያ ደረጃ አሁን ክልል (A)	ሁለተኛ ደረጃ (A)	ትክክለኛነት	ውፅዓት (VA)	ኢንሱሌሽን (kV)
LJ‑ZW3‑10(12)	20–1200	5 (1)	5P10	2.5–40	10(12)/42
LJ‑ZW3‑10(12)	ባለብዙ-እንዲት ዲዛይኖች ይገኛሉ፤ ፋብሪካ ያሳውቁ።				10(12)/42
LJ‑ZW43‑10(12)	20–1200	5 (1)	5P10	2.5–40	10(12)/42
LJ‑ZW43‑10(12)	ባለብዙ-እንዲት ዲዛይኖች ይገኛሉ፤ ፋብሪካ ያሳውቁ።				10(12)/42
የዜሮ-ሲኩዌንስ ጥበቃ ኮር በሁሉም ዲዛይኖች ውስጥ ይካተታል።

ማስታወሻ ለተበጁ ዲዛይኖች: በጥያቄ ላይ የተበጁ ዲዛይኖች፣ የተለዩ የአሁን እንዲቶች እና የከፍተኛ-ትክክለኛነት ጥምረቶች ይገኛሉ። በአንድ ጊዜ አንድ የአሁን እንዲት ብቻ ሊጠቀም ይችላል። ይህ ምርት ሦስት-ደረጃ ጥበቃ እና የዜሮ-ሲኩዌንስ የመሬት ጥበቃ በአንድ የተጨናነቀ፣ የเบา ክብደት ዲዛይን ውስጥ ያዋህዳል። ለቡርደን ግምገማ፣ የትክክለኛነት ግምገማ እና የተርሚናል ማደራጃ ለኢንጄነሪንግ ያሳውቁ።

ስታንዳርዶች & የተለመዱ ማጣቀሻዎች

ስታንዳርድ	መግለጫ	ክልል
GB 1208‑2006	የአሁን ማዞሪያዎች	የመጀመሪያ የአገር ደረጃ ስታንዳርድ ለ CT ስፔሲፊኬሽኖች
GB/T 20840.2	የመሳሪያ ማዞሪያዎች – ክፍል 2	CT ስፔሲፊኬሽኖች ከ IEC ጋር በተስማሚ
IEC 61869‑1	የመሳሪያ ማዞሪያዎች – ክፍል 1	የጠቃሚ ስፔሲፊኬሽኖች
IEC 61869‑2	የመሳሪያ ማዞሪያዎች – ክፍል 2	የ CT የተለዩ ስፔሲፊኬሽኖች
IEC 60815	ለማያስ污 ሁኔታዎች የኢንሱሌተር ምርጫ	የማያስ污 ደረጃ መመሪያ

የፋብሪካ ፈተና ተስማሚነት

የተለመዱ ፈተናዎች በተፈለገው GB ስፔሲፊኬሽኖች መሰረት (የፖላሪቲ/ማርኪንግ፣ የእንዲት ማረጋገጫ እና የትክክለኛነት ማረጋገጫ በተገለጸው ክላስ እና ቡርደን ለሁሉም ኮሮች)
ዲኤሌክትሪክ ፈተናዎች በኢንሱሌሽን ድርድር ስፔሲፊኬሽኖች እና በተፈለገው ስታንዳርድ መሰረት
የአይን እና የመጠን ፈተና የማርኪንግ እና የሥራ ጥራት ተስማሚነት ጨምሮ
የዓይነት እና የተለዩ ፈተናዎች በፕሮጀክት ስፔሲፊኬሽን የሚፈለጉበት

ማስታወሻ ለተስማሚነት: ሁሉም ዲዛይኖች የ GB የአገር ደረጃ ስታንዳርዶች ሙሉ ተስማሚነት ይጠብቃሉ እና የተለየ የተገለበጠ ቴክኖሎጂ ያካትታሉ። ለእያንዳንዱ የተሰራ አሃድ የፈተና ሰርቲፊኬቶች ይገኛሉ እና ወደ የተረጋገጡ ላቦራቶሪዎች የሚመለከቱ ናቸው፣ ይህም በመካከለኛ-ቮልቴጅ ዝርያ ስርዓቶች ውስጥ የተጠበቀ ድርሻ ያረጋግጣል።

ጫንነት & ልኬቶች

አውትላይን

LJ ZW3 1012 LJ ZW43 Current Transforme Outline and Dimensions of Installation

የአውትላይን ልኬቶች እና የጫንነት ዝርዝሮች በልኬት ስዕሎች ውስጥ ይሰጣሉ።
የማዞሪያው በተገለጹ የፍክስ ቀዳዳዎች በመጠቀም ወደ የፖል-ማውንትድ ስዊችጂያር ውሀ በደንብ መጫን አለበት።
የመጀመሪያ ደረጃ ኮንዳክተር ግንኙነት በእያንዳንዱ ደረጃ ለአውትላይን አፐርቸር በቡስባር ይደረጋል።
የተዋሃደ ዲዛይን የጫንነት ስራ ይቀላልሳል እና የሳይት የወይር ስራ ውስብስብነት ይቀንሳል።
ለኢንሱሌሽን፣ የሙቀት ማስወገጃ እና የጥገና ግישהት በቂ ማጽጃ መጠን መጠበቅ አለበት።
ጫንነት ከምርት አምራቹ መመሪያዎች እና ከአካባቢ የኤሌክትሪክ የደህንነት ኮዶች ጋር ተስማሚ መሆን አለበት።

ማስታወሻ ለደህንነት: ሁለተኛ ደረጃ ሰርኪቶች ሲነቃቀኑ ሊከፈቱ ይገባልም። ለጥገና በፊት ሁልጊዜ ይጫኑ እና ይግዙ ከፍተኛ ቮልቴጅ አደጋዎችን ለማስወገድ። ለጫንነት እና ጥገና የአካባቢ የደህንነት ደንቦችን ይከተሉ።

ማስታወሻዎች ለደህንነት

ሁለተኛ ደረጃ ሰርኪት ሲነቃቀን ሊከፈት ይገባልም፣ ምክንያቱም በሁለተኛ ደረጃ ተርሚናሎች ላይ አደጋ ያለው ከፍተኛ ቮልቴጅ ሊታይ ይችላል።
በማንቂያ ወቅት ወይም ጥገና፣ ምንም መሳሪያ ሊቋረጥ በፊት ሁለተኛ ደረጃ ሰርኪት መጫን አለበት።
ሁለተኛ ደረጃ ሰርኪት አንድ ነጥብ በተፈለገው ስታንዳርድ መሰረት በደንብ መግዛት አለበት።
ሁሉም የጫንነት እና የጥገና ስራ የአካባቢ የኤሌክትሪክ የደህንነት ደንቦች ጋር ተስማሚ መሆን አለበት።

የትዕዛዝ መረጃ

ትዕዛዝ ሲሰጥ፣ የሚፈለገው ዲዛይን መሠረት በአካባቢ የግሪድ ስፔሲፊኬሽኖች፣ በተፈለጉ ስታንዳርዶች እና በፕሮጀክት የቴክኒካል ስፔሲፊኬሽኖች መሠረት መወሰን አለበት። የሚከተሉት ፓራሜትሮች ለቴክኒካል ማረጋገጫ እና ለምርት ስራ በግልጽ መገለጽ አለባቸው፡

የሞዴል ስም ማውጫ (LJ-ZW3 ወይም LJ-ZW43)
የስርዓት ቮልቴጅ (10 kV ወይም 12 kV)
የተገመተ የመጀመሪያ ደረጃ አሁን / የተለወጡ እንዲቶች (ሁሉም የሚፈለጉ እንዲቶች ከባለብዙ-እንዲት ዲዛይን ከሆነ)
የተገመተ የሁለተኛ ደረጃ አሁን (5 A ወይም 1 A)
የትክክለኛነት ክላስ (በተለምዶ 5P10 ለጥበቃ መተግበሪያዎች)
የተገመተ ቡርደን (VA) ለእያንዳንዱ የሁለተኛ ደረጃ ኮር
የደረጃዎች ብዛት (የተዋሃደ ሦስት-ደረጃ ዲዛይን)
የዜሮ-ሲኩዌንስ ዲዛይን ስፔሲፊኬሽኖች

የተደጋጋሚ ጥያቄዎች

Q1: የ LJ-ZW3/ZW43 ተከታታይ የአሁን ማዞሪያዎች ዋና መተግበሪያዎች ምንድን ናቸው?

እነዚህ ማዞሪያዎች ለአሁን መለኪያ፣ የኤነርጂ መለኪያ፣ ሪሌ ጥበቃ እና ዜሮ-ሲኩዌንስ ጉድለት ማሳያ በ 10 kV/12 kV ዝርያ ስርዓቶች ውስጥ ጥቅም ላይ ይውላሉ። በ屋外 ፖል-ማውንትድ ስዊችጂያር ውስጥ ከ ZW2 እና ZW43 ቫኩም የሰርክቲ ብሬከሮች ጋር ለውህደት ተስማሚ ናቸው።

Q2: ዜሮ-ሲኩዌንስ ጥበቃ ደህንነትን እንዴት ያሻሽላል?

የዜሮ-ሲኩዌንስ ጥበቃ የመሬት ጉድለቶችን እና የሊክ አሁኖችን ያሳያል፣ ይህም ጉድለት ማገጃ እና ጉዳት ወይም አደጋዎችን ለማስወገድ ያስችላል። የመሬት ጉድለቶች ጋር የተያያዙ የሪሲዱአል አሁኖችን ለማሳየት የተለያየ ማሳያ ይሰጣል።

Q3: የተበጁ አማራጮች ይገኛሉ?

አዎ። የተበጁ ዲዛይኖች የተለዩ የአሁን እንዲቶች፣ የሁለተኛ ደረጃ ውፅዓት (5 A / 1 A)፣ የኢንሱሌሽን ማሻሻያዎች እና የፕሮጀክት የተለዩ ስብስቦች ይጠቀሳሉ። ባለብዙ-እንዲት አማራጮች ለተለያዩ የስራ ሁኔታዎች ይገኛሉ።

Q4: ይህ ማዞሪያዎች ለምን ዓይነት የአካባቢ ሁኔታዎች ተስማሚ ናቸው?

ለ屋外 ጥቅም ተስማሚ ነው ከ −25 °C እስከ +40 °C የአካባቢ ሙቀት ክልል፣ እስከ 2000 m የፍጥነት ደረጃ እና የክላስ II ማያስ污 ሁኔታዎች። የሴሊኮን ሪቤር የኢንሱሌሽን በከፋ አካባቢ ሁኔታዎች ውስጥ የተጠበቀ ድርሻ ያረጋግጣል።

Q5: የሴሊኮን ሪቤር የኢንሱሌሽን ድርሻን እንዴት ያሻሽላል?

ሴሊኮን ሪቤር ለሙቀት፣ ኮሮዥን፣ UV ሬዲዬሽን፣ ማያስ污፣ ውሃ፣ ዕድሜ ለውጥ እና ኢምፓክት ልዩ ተቃዋሚነት ይሰጣል፣ ይህም በ屋外 አካባቢዎች ውስጥ ለረጅም ጊዜ የሚቆይ፣ የማይፈልግ ጥገና ድርሻ ያረጋግጣል።

Q6: ይህ ምርት ስታንዳርዶች ጋር ተስማሚ ነው?

አዎ። ምርቱ የ GB 1208‑2006፣ GB/T 20840.2 እና IEC 61869‑2 ስታንዳርዶች ጋር ተስማሚ ነው። ወደ የተረጋገጡ ላቦራቶሪዎች የሚመለከቱ የፈተና ሰርቲፊኬቶች ይሰጣሉ።

Q7: የተዋሃደ ሦስት-ደረጃ ዲዛይን ዋና ጥቅሞች ምንድን ናቸው?

የተዋሃደ ዲዛይን የጫንነት ውስብስብነት እና የቦታ ፍላጎቶች በአንድ አሃድ ውስጥ ሦስት-ደረጃ መለኪያ እና ዜሮ-ሲኩዌንስ ጥበቃ በማዋሃድ ይቀንሳል፣ ለዘመናዊ ዝርያ ስርዓቶች ውጤታማ እና የተጨናነቀ ጥበቃ ይሰጣል።

Q8: ባለብዙ የአሁን እንዲቶች በአንድ ጊዜ ሊጠቀሙ ይችላሉ?

አይደለም። ባለብዙ-እንዲት ዲዛይኖች ውስጥ፣ አንድ ጊዜ አንድ የአሁን እንዲት ብቻ ሊጠቀም ይችላል፣ ይህ በተጠበቀው ሰርኪት ውስጥ ያለው የተለመዱ የስራ አሁን በመሰረት ይመረጣል።
