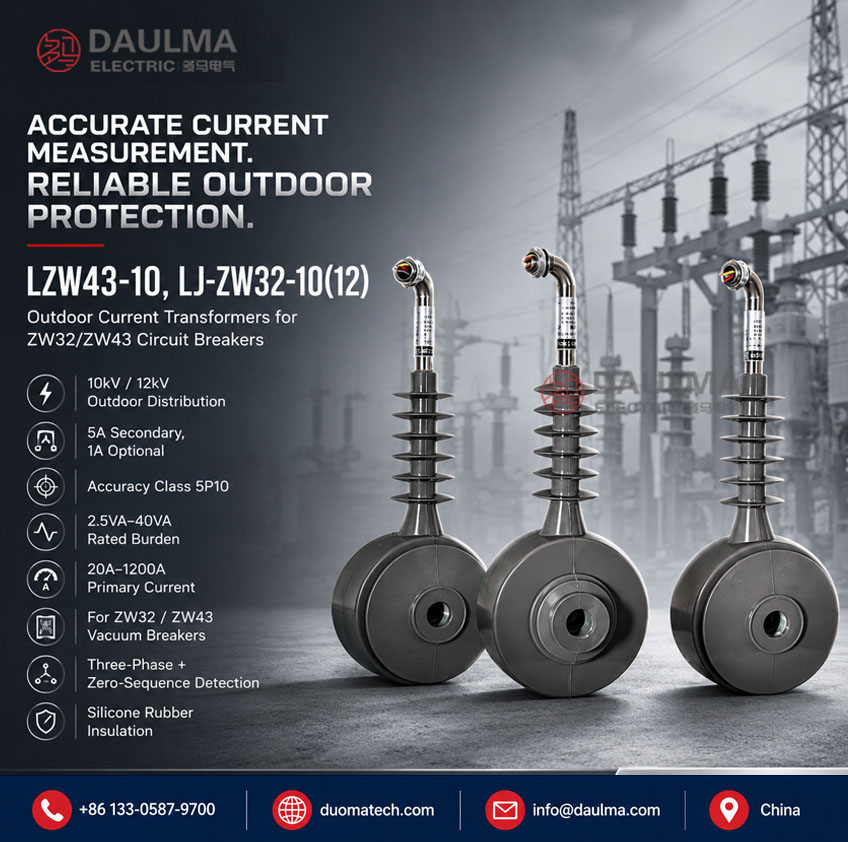

LZW43-10፣ LJ-ZW32-10(12) የውጭ የአሁን ማጣሪያዎች ለ ZW32/ZW43 የሰርኪት ብሬከር

የምርት እይታ

የተግባር ትርጉም

LZW43-10 እና LJ-ZW32-10(12) የ屋外 የአሁን ማዞሪያዎች ትክክለኛ ኤሌክትሮማግነቲክ መሳሪያዎች ሲሆኑ፣ ለZW32 እና ZW43 ቫኩም የሰርክሊት ብሬከር በተለይ የተዘጋጁ ሲሆኑ፣ ትክክለኛ የአሁን መለኪያ እና ሁሉን የሚሸፍን የስህተት ጥበቃ ችሎታ ይሰጣሉ። እነዚህ ማዞሪያዎች ዘመናዊ ስልኮን ሪበር የኢንሱሌሽን ቴክኖሎጂ ይጠቀማሉ፣ የበለጠ የማያስገድድ ተቃውሞ፣ የማያስቀምጥ ተቃውሞ እና የአርክ ትራኪንግ ችሎታ ይሰጣሉ። በሙቀት እና በማያስገድድ ሁኔታ ላይ ያለው የቮልቴጅ ተቃውሞ ባለፈው የ屋外 ኤፖክሲ ሪሲን ምርቶች ላይ በ2.5 እጥፍ ይበልጣል። በጠንካራ አወቃቀር ላይ ያለ ግፊት ተቃውሞ፣ በጣም ጥሩ የአንቲ-ክሪፒጅ ችሎታ እና የማይፈነዳ ባህሪ ያላቸው እነዚህ የአሁን ማዞሪያዎች ከቀደም ብሎ ያሉት ግን generations ጋር ሲነፃፀር በጣም የተሻለ አወቃቀር እና የኤሌክትሪክ ችሎታ ይሰጣሉ። በጣም የሚጠቀሙበት ቦታ በፖል ላይ የተገጠሙ ስዊችጂያር መተግበሪያዎች ሲሆኑ፣ በጥያቄ ያለ የ屋外 አካባቢ ሁኔታዎች ውስጥ ደህንነቱ የተጠበቀ እና የተረጋጋ ክዋኔ ማረጋገጥ ይችላሉ።

ዋና ደረጃዎች

የምርት ሥዕሎች

የሥራ መርህ

በፋራዴይ የኤሌክትሮማግነቲክ ኢንዳክሽን ሕግ ላይ የተመሰረተ፣ ማዞሪያው የኦይል ውስጥ የተዘረጋ ቶሮይዳል ማግኔቲክ ኮር ዲዛይን ያለው ሲሆን፣ የመጀመሪያ ኮንዳክተር በመክፈቻው ውስጥ ይمرሐቃል እና የሁለተኛ ወንዶች በትክክል ዙሪያ ይዘጋጃሉ። በመጀመሪያ አሁን የሚፈጠረው ማግኔቲክ ፍሉክስ በሁለተኛ ወንድ ውስጥ በመመጣጠን ቮልቴጅ ያስነሳል፣ በተገናኘው burden ውስጥ የተመዘገበ የውፅዓት አሁን ይሰጣል። ዘመናዊ ስልኮን ሪበር የኢንሱሌሽን ስርዓት ለተጠበቀ የረጅም ጊዜ የ屋外 ክዋኔ በጣም ጥሩ የአካባቢ ጥበቃ እና የዲኤሌክትሪክ ባህሪ ይስጥ።

የስርዓት መተግበሪያ ቦታ

• የመካከለኛ ቮልቴጅ ዝርያ: 10-12kV ፖል ላይ የተገጠመ ስዊችጂያር እና የ屋外 ዝርያ ስርዓቶች
• ቫኩም የሰርክሊት ብሬከር ጥቅም: ለZW32 እና ZW43 ተከታታይ ቫኩም የሰርክሊት ብሬከሮች በተለይ የተዘጋጁ
• የጥበቃ ሰርክሊቶች: በዝርያ ኔትዎርኮች ውስጥ የሚከሰቱ የአሁን በላይ፣ የመሬት ስህተት እና የርቀት ጥበቃ ዘዴዎች
• የዝርያ አውቶሜሽን: ለስማርት ግሪድ መተግበሪያዎች የራዲዮ ሞኒተሪንግ እና የቁጥጥር ስርዓቶች
• የ屋外 መጫን: በጣም የሚያስቸግር የአካባቢ ሁኔታዎች ጨምሮ በጣም የሚያስገድድ እና የማያስቀምጥ ሁኔታዎች

የአወቃቀር እይታ

የኦይል ውስጥ የተዘረጋ አወቃቀር ከዘመናዊ ስልኮን ሪበር ካፕሲንግ ጋር በጣም ጥሩ የኢንሱሌሽን ችሎታ፣ በጣም ጥሩ የማያስገድድ ተቃውሞ እና በጣም ጥሩ የማያስቀምጥ ጥበቃ ይሰጣል። የካፕሲንግ ዕቃ በማያስገድድ እና በሙቀት ሁኔታ ላይ ያለው የቮልቴጅ ተቃውሞ ባለፈው የኤፖክሲ ሪሲን ምርቶች ላይ በ2.5 እጥፍ ይበልጣል። የፖል ላይ የተገጠመ ዲዛይን ለ屋外 መተግበሪያዎች ትንሽ መጫን ይሰጣል ማለት ነው፣ ሆኖም ግን በጣም ጠንካራ ሜካኒካል ጥንካሬ፣ የማይፈነዳ ባህሪ እና በጣም ጥሩ የአንቲ-ክሪፒጅ ባህሪ ለረጅም ጊዜ የሚቆይ አገልግሎት ይሰጣል።

የሞዴል ስም መጠሪያ

የሞዴል ኮድ ማብራሪያ

• L — የአሁን ማዞሪያ (CT)
• Z — ድጋፍ (ፒላር) ዓይነት
• W — የ屋外 መጫን
• 43 / 32 — ከZW43 ወይም ZW32 ቫኩም የሰርክሊት ብሬከር ተከታታይ ጋር የሚጣጣም
• 10 / 12 — የቮልቴጅ ደረጃ (kV)

የተከታታይ ልዩነቶች

LZW43-10(12) እና LJ-ZW32-10(12) ለተለየ ቫኩም የሰርክሊት ብሬከር ጥቅም የተዘጋጁ ናቸው። LZW43 ተከታታይ ለZW43 ቫኩም የሰርክሊት ብሬከሮች ጥቅም የተዘጋጁ ሲሆኑ፣ LJ-ZW32 ተከታታይ ለZW32 ቫኩም የሰርክሊት ብሬከር መተግበሪያዎች የተዘጋጁ ናቸው። ከተመሳሳይ የመጀመሪያ አሁን ደረጃ፣ የትክክለኛነት ደረጃ እና የተሰጠ ውፅዓት ጋር ሲወሰዱ፣ ሁለቱም ተከታታይ ተመሳሳይ የኤሌክትሪክ ችሎታ ይሰጣሉ። መካከላቸው ምርጫ በዝርያ ስርዓቱ ውስጥ የሚጠቀም የተለየ ቫኩም የሰርክሊት ብሬከር ሞዴል እና የሜካኒካል መጫን ያስፈልጋል።

የአገልግሎት ሁኔታዎች

LZW43-10 / LJ-ZW32-10(12) ተከታታይ የአሁን ማዞሪያዎች ለ屋外 ክዋኔ በመካከለኛ ቮልቴጅ ፖል ላይ የተገጠመ የዝርያ ስርዓቶች ውስጥ በተለምዶ የሚገኙ ሁኔታዎች ላይ የተዘጋጁ ናቸው።

• የመጫን አካባቢ: የ屋外 ፖል ላይ መጫን
• ከፍታ: ከባሕር ደረጃ በላይ 1000 ሜትር አይበልጥም (ለከፍተኛ ከፍታ መተግበሪያዎች ለኢንጂነሪንግ ማረጋገጫ ይገለጻል)
• የአካባቢ ሙቀት: −5 °C እስከ +40 °C
• የንስሐ ሙቀት: በቀን አማካይ ≤ 95%፣ በወር አማካይ ≤ 90% (+20 °C ሪፈረንስ)
• የማያስገድድ ደረጃ: ደረጃ II የማያስገድድ አካባቢ (ከፍተኛ ደረጃዎች ልዩ ጥንቃቄ ይፈልጋሉ)
• የአካባቢ ሁኔታዎች: ለ屋외 መጫን የሚያስቸግሩ ጋዞች ወይም በጣም የሚያስገድድ ሁኔታ ያልሆነ ሲሆን፣ ለአካባቢ ጫና ጨምሮ ባዶ፣ ዝናብ እና የሙቀት ስርዓት የሚቋቋም የተዘጋጁ ናቸው

አወቃቀር

የአወቃቀር ዲዛይን

• አወቃቀር: ድጋፍ (ፖስት) ዓይነት ለ屋외 ፖል ላይ መጫን
• ኢንሱሌሽን: የኦይል ውስጥ የተዘረጋ ዲዛይን ከዘመናዊ ስልኮን ሪበር ካፕሲንግ ጋር
• ኮር: ሪንግ-ዓይነት ማግኔቲክ ኮር ዲዛይን
• የካፕሲንግ ዕቃ: ስልኮን ሪበር በጣም ጥሩ የማያስገድድ እና የማያስቀምጥ ተቃውሞ ያለው
• የአካባቢ ጥበቃ: በማያስገድድ ሁኔታ ላይ ያለው የቮልቴጅ ተቃውሞ ባለፈው የኤፖክሲ ሪሲን ምርቶች ላይ በ2.5 እጥፍ ይበልጣል
• ሜካኒካል ባህሪዎች: በጣም ጥሩ ግፊት ተቃውሞ ከበርካታ የአንቲ-ክሪፒጅ ችሎታ ጋር
• የደህንነት ባህሪዎች: የማይፈነዳ ዲዛይን ለተሻለ የሥራ ደህንነት

ዘመናዊ ስልኮን ሪበር የኢንሱሌሽን ስርዓት ለሙቀት፣ ለማያስገድድ፣ ለትራኪንግ እና ለአካባቢ ዕድሜ በጣም ጥሩ ተቃውሞ ይሰጣል፣ በጥያቄ ያለ የ屋외 አገልግሎት ሁኔታ ውስጥ የተረጋጋ የረጅም ጊዜ ችሎታ ማረጋገጥ ይችላል። የኦይል ውስጥ የተዘረጋ ኮር ዲዛይን የሙቀት አስተዳደር እና የማግኔቲክ ችሎታ ይረጋግጣል።

ወንዶች & የተርሚናል ምልክት

• የመጀመሪያ ተርሚናሎች: P1 / P2
• የሁለተኛ ተርሚናሎች: S1 / S2

የተርሚናል ምልክቶች በIEC 61869 እና GB ስታንዳርዶች መሠረት የተለመዱ የCT ፖላሪቲ ስምምነቶችን ይከተላሉ። በተለምዶ የሥራ ሁኔታ ላይ፣ የማጣቀሻ አሁን አቅጣጫ ከP1 ወደ P2 ይገለጻል። ትክክለኛ የተርሚናል ማንነት እና ፖላሪቲ ጥንቃቄ ለትክክለኛ የጥበቃ ሪሌ ክዋኔ እና ድምጽ ማረጋገጥ አለበት።

የቴክኒካል ውሂብ

ይህ ክፍል ለLZW43-10(12) እና LJ-ZW32-10(12) ተከታታይ የ屋外፣ የኦይል ውስጥ የተዘረጋ የአሁን ማዞሪያዎች ከስልኮን ሪበር ካፕሲንግ ጋር፣ በ10 kV እና 12 kV ደረጃ የኤሲ ስርዓቶች (50 Hz) ውስጥ የሚጠቀሙ ለመርጠን የተዘጋጁ የቴክኒካል ውሂብ ይሰጣል። ከታች ያለው ውሂብ ለመጀመሪያ አሁን ደረጃ፣ የትክክለኛነት ደረጃ እና የተሰጠ ውፅዓት ጥምረት ለመርጠን የተዘጋጁ ናቸው፣ ለZW32 እና ZW43 ቫኩም የሰርክሊት ብሬከሮች ጥበቃ መተግበሪያዎች የተዘጋጁ ናቸው።

ትርጉሞች: የተሰጠ የመጀመሪያ አሁን የማዞሪያው የተለመደ የሥራ አሁን ደረጃ ይገልጻል። የተሰጠ ውፅዓት (VA) ለጥበቃ ኮር ይገለጻል እና ለሪሌ burden ያስፈልጋቸውን ያሟላ ሲሆን ከከፍተኛ የመጀመሪያ አሁን ደረጃ ጋር ይጨምራል። የኢንሱሌሽን ደረጃ Um/Up በመልክ ይገለጻል፣ እዚህ Um የከፍተኛ ስርዓት ቮልቴጅ ሲሆን Up ደግሞ የላይትኒንግ ኢም펄ስ የቮልቴጅ ተቃውሞ ነው።

ማሳሰቢያ: የ10P10 የትክክለኛነት ደረጃ ማሳሰቢያ ለተለመዱ የአሁን በላይ እና የመሬት ስህተት ጥበቃ መተግበሪያዎች የሚያስችል ጥበቃ ኮር ከ10% የተዋሃደ ስህተት ጋር በ10 ጊዜ የተሰጠ የመጀመሪያ አሁን ላይ ይሆናል።

የውሂብ ማጣቀሻ

ስታንዳርዶች & የተመዘገቡ ማጣቀሻዎች

የፋብሪካ ፈተና ጥንቃቄ

• የተለመዱ ፈተናዎች በሚፈለጉ IEC/GB ያስፈልጋቸው መሠረት (ጨምሮ ፖላሪቲ ማረጋገጫ፣ ሬሾ ፈተና እና ትክክለኛነት ማረጋገጫ በተገለጸ ደረጃ እና burden)
• ዲኤሌክትሪክ ፈተናዎች በኢንሱሌሽን ድምጽ ያስፈልጋቸው እና በሚፈለጉ ስታንዳርዶች መሠረት (የኃይል ድግግሞሽ የቮልቴጅ ተቃውሞ እና የላይትኒንግ ኢም펄ስ ፈተናዎች)
• የስልኮን ሪበር ካፕሲንግ ፈተናዎች ጨምሮ ትራኪንግ ተቃውሞ፣ ሃይድሮፎቢሲቲ እና ሜካኒካል ጥንካሬ ማረጋገጫ
• የእይታ እና ልኬት ፈተና ጨምሮ ምልክት ማረጋገጫ እና የሥራ ጥራት ጥንቃቄ
• የዓይነት እና ልዩ ፈተናዎች በፕሮጀክት ስፔሲፊኬሽን የሚፈለጉበት (የማያስገድድ ችሎታ፣ የሙቀት ስርዓት፣ የሴዝሚክ ጥንቃቄ)

መጫን & ልኬቶች

• የመስመር ልኬቶች እና የመጫን ዝርዝሮች ለእያንዳንዱ ተከታታይ በታች ያሉ የልኬት ሥዕሎች ውስጥ ይሰጣሉ።
• ማዞሪያው በተለየ የተሰጠ የማስቀመጫ ቀዳዳዎች እና ሃርድዌር በመጠቀም ወደ ፖል ላይ የተገጠመ ስዊችጂያር አወቃቀር በደህንነት መጫን አለበት።
• የመጀመሪያ ኮንዳክተር ግንኙነት ከቫኩም የሰርክሊት ብሬከር ሜካኒዝም ጋር በተለየ ብሬከር ተከታታይ (ZW43 ወይም ZW32) ይጣጣማል።
• ለኢንሱሌሽን ድምጽ፣ የሙቀት ማስወገጃ እና የጥገና ግישה በሚፈለጉ ስታንዳርዶች መሠረት ትክክለኛ ርቀት መጠበቅ አለበት።
• የተርሚናል ኮምፓርትመንቶች በሙቀት እና በማያስገድድ ማስገባት ላይ በትክክል መ密封 አለባቸው።

የመስመር ሥዕሎች

LZW43-10(12) የመጫን ልኬቶች

LZW32-10(12) የመጫን ልኬቶች

የትዕዛዝ ውሂብ

ትዕዛዝ ሲሰጡ፣ የሚፈለገው ዲዛይን እንደ ቫኩም የሰርክሊት ብሬከር ሞዴል፣ የአካባቢ ግሪድ ያስፈልጋቸው፣ የሚፈለጉ ስታንዳርዶች እና የፕሮጀክት የቴክኒካል ስፔሲፊኬሽን መሠረት መገለጽ አለበት። የሚከተሉት ፓራሜትሮች ለቴክኒካል ማረጋገጫ እና ለምርት ስጋት በትክክል መገለጽ አለባቸው፡-

• ቫኩም የሰርክሊት ብሬከር ተከታታይ: ZW43 ወይም ZW32 (CT ተከታታይ ምርጫ ይወስናል)
• የቮልቴጅ ደረጃ: 10 kV ወይም 12 kV ስርዓት
• የተሰጠ የመጀመሪያ አሁን (ከሚገኙ ደረጃዎች ይምረጡ፡ 20A እስከ 1200A)
• የተሰጠ የሁለተኛ አሁን (ተለምዶ 5 A ወይም አማራጭ 1 A)
• የትክክለኛነት ደረጃ: 10P10 (ለጥበቃ መተግበሪያዎች ተለምዶ)
• የተሰጠ burden (VA) የተመረጠው የመጀመሪያ አሁን ደረጃ ጋር የሚጣጣም
• የአካባቢ ሁኔታዎች: ተለምዶ የ屋外 ወይም የተሻለ የማያስገድድ/ባህር ጎዳና አካባቢ ስፔሲፊኬሽኖች

የአካባቢ የኤሌክትሪክ አገልግሎት ያስፈልጋቸው፣ የፕሮጀክት ስፔሲፊኬሽኖች ወይም ልዩ የመጫን ሁኔታዎች (ለምሳሌ፣ የተሻለ የኢንሱሌሽን ድምጽ፣ የተለየ የተርሚናል ዝግጅቶች፣ የመጫን ማሻሻያዎች፣ የሰነድ ቋንቋ ያስፈልጋቸው ወይም ልዩ የሰርቲፊኬት ያስፈልጋቸው) ከሚፈለጉ በትዕዛዝ ደረጃ ይገለጹ። ልዩ ዲዛይኖች በምርት ስጋት በፊት በቴክኒካል ውል እና በመጨረሻ የውሂብ ገጽ መረጋገጥ አለባቸው።
