نظرة عامة على المنتج
محول الجهد JSZFW-10RW3 هو جهاز قياس ثلاثي الطور خارجي مصنوع من الراتنج المصبوب ومصمم خصيصًا لمنع الظاهرة الفيرومغناطيسية (ferroresonance)، ويُستخدم في أنظمة التوزيع ذات الجهد المتوسط 3 كيلوفولت و6 كيلوفولت و10 كيلوفولت. يتميز هذا المحول المتقدم بتقنية متطورة مضادة للظاهرة الفيرومغناطيسية مع عزل من راتنج الإيبوكسي المصبوب، مما يوفر حماية ممتازة ضد ظواهر الفيرومغناطيسية الخطيرة ويضمن تشغيلًا موثوقًا حتى في البيئات الخارجية القاسية.
يوفر محول الجهد JSZFW-10RW3 قياسًا دقيقًا لجهد ثلاثي الطور لأغراض الحماية والقياس، مع فئات دقة متعددة (0.2، 0.5، 1، 3) وتكوينات مرنة للملفات الثانوية (ملف واحد أو ملفان). ويمنع التصميم المضاد للظاهرة الفيرومغناطيسية حدوث زيادات خطيرة في الجهد والتشوهات التوافقية في شبكات الطاقة. كما يضمن الهيكل المصنوع من راتنج الإيبوكسي المصبوب تشغيلًا خاليًا من الصيانة، مع أداء عزل متميز يصل إلى مستويات عزل تصل إلى 12/42/75 كيلوفولت.

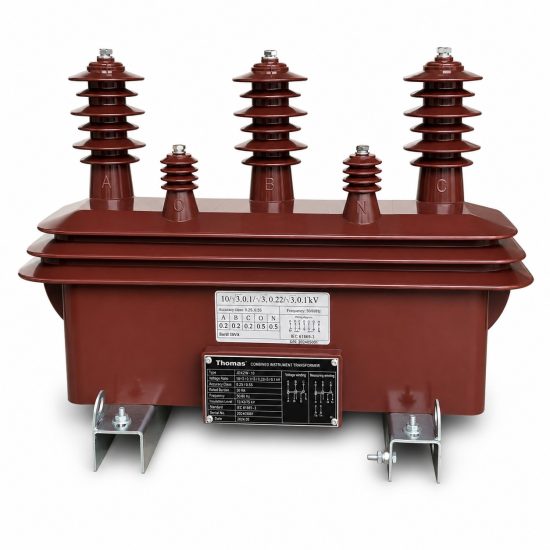

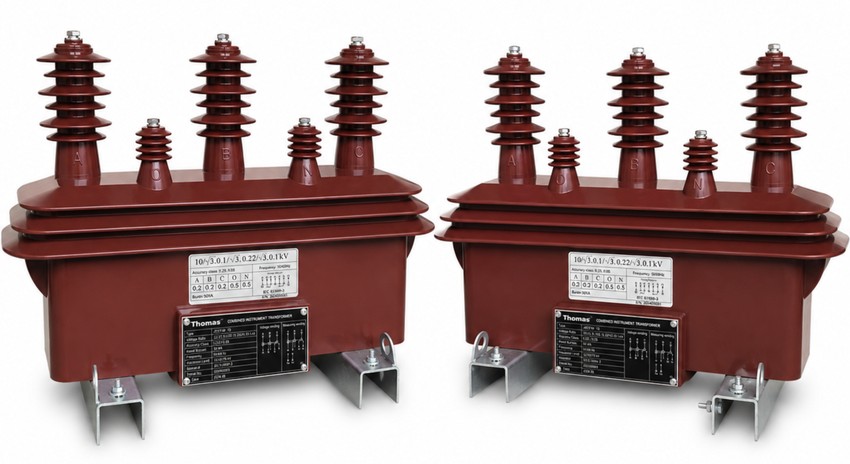

عرض المنتج
موضع التطبيق
يتم تركيب محول الجهد JSZFW-10RW3 في معدات التبديل الخارجية (outdoor switchgear) والمحطات الفرعية وشبكات التوزيع التي تتطلب قياسًا موثوقًا لجهد ثلاثي الطور وحماية من الظاهرة الفيرومغناطيسية. ويكتسب التصميم المضاد للظاهرة الفيرومغناطيسية أهمية خاصة في الأنظمة التي تحتوي على خطوط نقل طويلة أو شبكات كابلات أو حيث قد تؤدي عمليات التشغيل والإيقاف إلى ظروف تُحفّز الظاهرة الفيرومغناطيسية. ويوفّر عزل راتنج الإيبوكسي مقاومة ممتازة للرطوبة وحماية من الأشعة فوق البنفسجية لضمان تشغيل طويل الأمد في البيئة الخارجية.
التطبيقات الرئيسية
- شبكات التوزيع الخارجية بجهود 3 كيلوفولت و6 كيلوفولت و10 كيلوفولت
- المحطات الفرعية التي تتطلب حماية من الظاهرة الفيرومغناطيسية
- المصانع والمنشآت الصناعية ذات الإمداد بالجهد المتوسط
- مدخل جهد أجهزة الحماية (Protection relays)
- مراقبة جودة الطاقة والقياس
- شبكات الكابلات وخطوط النقل الطويلة
دراسات حالة تطبيقية
حالة تطبيقية 1: حماية المحطة الفرعية من الظاهرة الفيرومغناطيسية
تقوم شركات المرافق بتثبيت محول الجهد JSZFW-10RW3 المضاد للظاهرة الفيرومغناطيسية في المحطات الفرعية ذات الجهد 10 كيلوفولت حيث قد تحدث ظروف فيرومغناطيسية أثناء عمليات التشغيل أو عند حدوث أعطال أرضية. ويمنع تصميم القلب المضاد للظاهرة الفيرومغناطيسية حدوث زيادات خطيرة في الجهد قد تؤدي إلى تلف المعدات وتقويض موثوقية النظام، مع توفير قياس دقيق للجهد لأغراض الحماية والقياس.
حالة تطبيقية 2: شبكات الجهد المتوسط في المنشآت الصناعية
تتطلب المنشآت الصناعية التي تتلقى إمدادًا بجهد 6 كيلوفولت أو 10 كيلوفولت قياسًا دقيقًا للجهد وحماية من الظاهرة الفيرومغناطيسية. ويقدّم محول الجهد JSZFW-10RW3 فئات دقة متعددة (0.2، 0.5، 1، 3) لتلبية متطلبات القياس المختلفة، مع تكوينات ملفات ثانوية واحدة أو مزدوجة لتعزيز مرونة النظام، ويضمن التصميم المضاد للظاهرة الفيرومغناطيسية تشغيلًا مستقرًا في البيئات الصناعية الصعبة.
ملاءمة التطبيق
مناسب لـ
- قياس الجهد الخارجي بجهود 3 كيلوفولت و6 كيلوفولت و10 كيلوفولت
- المحطات الفرعية التي تتطلب حماية من الظاهرة الفيرومغناطيسية
- المنشآت الصناعية ذات الإمداد بالجهد المتوسط
- تطبيقات مراقبة جودة الطاقة
- شبكات الكابلات وخطوط النقل الطويلة
- البيئات التي تتطلب تشغيلًا خاليًا من الصيانة
غير موصى به لـ
- تطبيقات معدات التبديل الداخلية المدمجة فقط
- تطبيقات قياس التيار (استخدم محول التيار CT بدلاً من ذلك)
- أنظمة الجهد العالي فوق 12 كيلوفولت (استخدم طرازات ذات فئة جهد أعلى)
- التطبيقات التي لا تعاني من مشكلة الظاهرة الفيرومغناطيسية (قد يكون محول الجهد القياسي أكثر اقتصادية)
ظروف التركيب
- موضع التركيب: معدات التبديل الخارجية أو المحطات الفرعية أو نقاط التوزيع
- درجة حرارة المحيط: من -5°م إلى +40°م
- الارتفاع: ≤ 1000 متر (قياسي)، ومتاح لارتفاعات أعلى عند الطلب
- العزل: راتنج إيبوكسي مصبوب
- التردد: 50 هرتز أو 60 هرتز
- التوصيل: ثلاثي الطور مع تصميم مضاد للظاهرة الفيرومغناطيسية
- الصيانة: صيانة قليلة مطلوبة (بفضل تصميم راتنج الإيبوكسي)
المعايير الفنية
محول الجهد JSZFW-10RW3 هو محول جهد ثلاثي الطور خارجي مصنوع من الراتنج المصبوب ومصمم خصيصًا لمنع الظاهرة الفيرومغناطيسية، ويُستخدم في أنظمة الجهد 3 كيلوفولت و6 كيلوفولت و10 كيلوفولت. ويتراوح نطاق درجة حرارة التشغيل بين -5°م و+40°م، وهو متوافق مع المعيارين GB20840.3-2013 وIEC61869-3:2011. ويتميز بتصميم مضاد للظاهرة الفيرومغناطيسية، وعزل من راتنج الإيبوكسي، وتكوينات ملفات ثانوية متعددة.
بيانات محول الجهد – ملف ثانوي واحد
| نسبة الجهد المقنن (فولت) |
فئة الدقة & القدرة الخارجة المقننة (فولت أمبير) |
القدرة الخارجة القصوى (فولت أمبير) |
مستوى العزل (كيلوفولت) |
|---|---|---|---|
| 3000/√3 : 100/√3 : 100 | 0.2: 60 0.5: 120 1: 240 3: 600 |
1200 | 3.6/23/40 |
| 6000/√3 : 100/√3 : 100 | 0.2: 60 0.5: 120 1: 240 3: 600 |
1200 | 7.2/32/60 |
| 10000/√3 : 100/√3 : 100 | 0.2: 60 0.5: 120 1: 240 3: 600 |
1200 | 12/42/75 |
بيانات محول الجهد – ملفان ثانويان
| نسبة الجهد المقنن (فولت) |
القدرة الخارجة المقننة (فولت أمبير) |
القدرة الخارجة القصوى (فولت أمبير) |
مستوى العزل (كيلوفولت) |
|---|---|---|---|
| 3000/√3 : 100/√3 : 100/√3 : 100 | 45/45 أو 60/60 | 600/600 | 3.6/23/40 |
| 6000/√3 : 100/√3 : 100/√3 : 100 | 45/45 أو 60/60 | 600/600 | 7.2/32/60 |
| 10000/√3 : 100/√3 : 100/√3 : 100 | 45/45 أو 60/60 | 600/600 | 12/42/75 |
التركيب

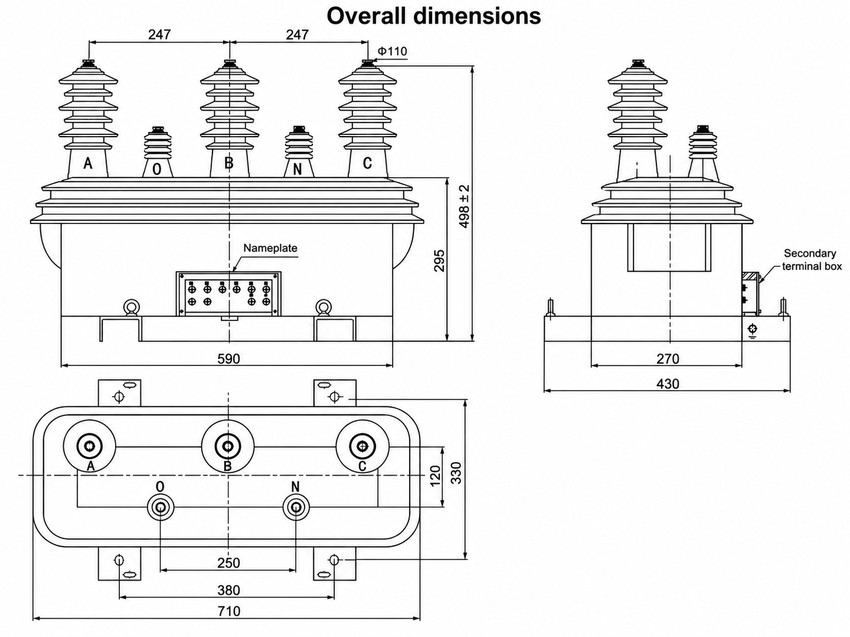

مرجع الأبعاد
| المنظور | الأبعاد الرئيسية |
ملاحظة التطبيق |
|---|---|---|
| الواجهة الأمامية | العرض 247 مم؛ الارتفاع 438 مم؛ القاعدة 590 مم | خمسة أطراف (A، O، B، N، C) |
| الجانب | العرض 270 مم؛ العمق 430 مم | صندوق الأطراف الثانوية ولوحة البيانات |
| الأعلى | 120 × 330 × 250 × 380 × 710 مم | تخطيط الأطراف (A، B، C وO، N) |

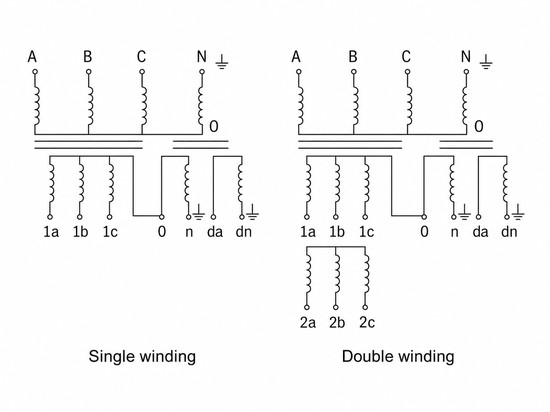

مخطط التوصيل
إرشادات التركيب
- قم بالتركيب في معدات التبديل الخارجية أو المحطة الفرعية مع تهوية كافية
- وصّل الأطراف الأولية A وB وC بنظام ثلاثي الطور
- وصّل الطرف المحايد N بالأرض النظامية
- وصّل الأطراف الثانوية بأجهزة القياس وأجهزة الحماية
- تأكد من تأريض الدائرة الثانوية بشكل صحيح
- تحقق من تطابق نسبة الجهد مع متطلبات النظام قبل التشغيل
- افحص مقاومة العزل قبل توصيل الطاقة
ميزات الحماية من الظاهرة الفيرومغناطيسية
يحتوي محول الجهد JSZFW-10RW3 على تقنية متقدمة مضادة للظاهرة الفيرومغناطيسية تشمل:
- تصميم قلب خاص يمنع حدوث الظاهرة الفيرومغناطيسية
- يمنع حدوث زيادات خطيرة في الجهد أثناء عمليات التشغيل والإيقاف
- يزيل التشوهات التوافقية في شبكات الطاقة
- يضمن تشغيلًا مستقرًا في شبكات الكابلات وخطوط النقل الطويلة
ميزات راتنج الإيبوكسي
يحتوي محول الجهد JSZFW-10RW3 على تقنية متقدمة من راتنج الإيبوكسي تشمل:
- مقاومة ممتازة للرطوبة للتشغيل الخارجي
- حماية من الأشعة فوق البنفسجية للتعرض الطويل للعوامل الجوية
- أداء عزل متفوق يصل إلى مستوى 12/42/75 كيلوفولت
- هيكل خالٍ من الصيانة يلغي الحاجة للتفتيش الدوري
المعايير
يتوافق محول الجهد JSZFW-10RW3 المضاد للظاهرة الفيرومغناطيسية مع المعيارين GB20840.3-2013 وIEC61869-3:2011 الخاصين بمحولات الجهد، مما يضمن التوافق مع المعايير الصينية والدولية لتطبيقات القياس في أنظمة الجهد المتوسط.
دليل الاختيار
اختر حسب جهد النظام: اختر JSZFW-10RW3 لأنظمة الجهد 3 كيلوفولت أو 6 كيلوفولت أو 10 كيلوفولت مع مستوى العزل المناسب.
اختر حسب فئة الدقة: استخدم فئة 0.2 للقياس عالي الدقة، و0.5 للقياس القياسي، و1 للقياس العام، أو 3 لأغراض الإشارة.
اختر حسب تكوين الملفات: اختر ملفًا ثانويًا واحدًا للتطبيقات الأساسية أو ملفين ثانويين لمرونة نظام أعلى.
اختر حسب القدرة الخارجة المقننة: اختر القدرة الخارجة (60–600 فولت أمبير) بناءً على متطلبات الحمل المتصل.
معلومات الطلب
عند طلب محول الجهد JSZFW-10RW3 المضاد للظاهرة الفيرومغناطيسية، يُرجى تحديد ما يلي:
- الطراز: JSZFW-10RW3
- جهد النظام: 3 كيلوفولت أو 6 كيلوفولت أو 10 كيلوفولت
- فئة الدقة: 0.2 أو 0.5 أو 1 أو 3
- القدرة الخارجة المقننة: حدد قيمة الفولت أمبير من الجدول
- تكوين الملفات: ملف واحد أو ملفان
- التردد: 50 هرتز أو 60 هرتز
- نوع التركيب: خارجي
- الكمية
