Introducción al SZW-6

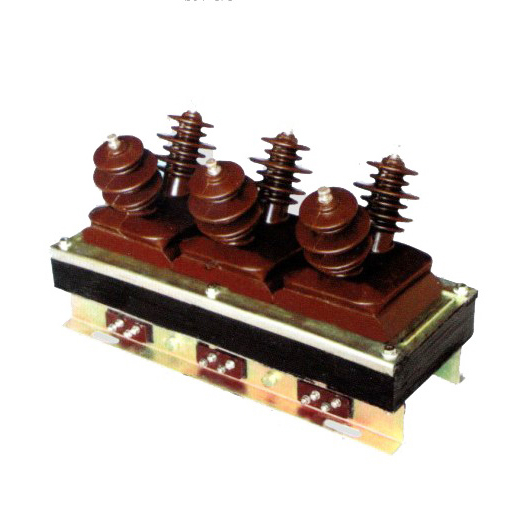

El transformador de tensión SZW-6 es un dispositivo electromagnético diseñado específicamente para sistemas eléctricos de media tensión, con una tensión nominal de sistema de 10 kV y una tensión máxima de operación de 11 kV. Su función principal es reducir la tensión del sistema a niveles seguros y estandarizados —generalmente 100 V o 110 V— para alimentar equipos de medición, protección, control y monitoreo. Este tipo de transformador de instrumento (VT, por sus siglas en inglés) es fundamental en la infraestructura eléctrica moderna, ya que permite aislar galvánicamente los circuitos primarios de alta tensión de los secundarios de baja tensión, garantizando tanto la seguridad del personal como la integridad de los dispositivos conectados.
El diseño del SZW-6 se basa en una construcción robusta con núcleo laminado de acero silicio de alta permeabilidad, devanados de cobre electrolítico de alta pureza y aislamiento compuesto por resinas epoxi reforzadas con fibra de vidrio, lo que le confiere una excelente resistencia mecánica, térmica y dieléctrica. Además, está encapsulado en resina, lo que elimina la necesidad de aceite aislante y lo hace ideal para aplicaciones en interiores o en entornos donde el riesgo de incendio o contaminación ambiental debe minimizarse. Esta característica lo diferencia claramente de los transformadores de tensión tradicionales con aislamiento en aceite, ofreciendo ventajas significativas en términos de mantenimiento, seguridad y durabilidad.
En sistemas de 10 kV, el SZW-6 cumple con las normas internacionales IEC 61869-3 y ANSI C57.13, garantizando precisión clase 0.5, 1.0 o 3P/6P según la aplicación (medición o protección). Su relación de transformación típica es 10000/√3 V : 100/√3 V, adecuada para sistemas trifásicos con neutro a tierra, permitiendo la detección precisa de fallas a tierra mediante la medición de tensión residual (tensión homopolar). La precisión y estabilidad del SZW-6 son críticas en aplicaciones donde la calidad de la energía, la facturación justa y la coordinación de protecciones dependen directamente de señales de tensión fiables y reproducibles.
Este transformador no solo es un componente pasivo; es un elemento activo en la inteligencia de la red. Al proporcionar una señal proporcional y en fase con la tensión del sistema, permite a los relés digitales, medidores multifunción y sistemas SCADA tomar decisiones en tiempo real. En un contexto de redes eléctricas inteligentes (smart grids), el SZW-6 se convierte en un nodo esencial de datos, facilitando la automatización, la gestión eficiente de la carga y la rápida localización de fallas. Su integración en celdas compactas de media tensión, tanto en subestaciones urbanas como industriales, refleja su versatilidad y adaptabilidad a múltiples escenarios técnicos y operativos.
Subestaciones de Distribución Urbana
En las subestaciones de distribución urbana, el SZW-6 desempeña un papel central en la operación segura y eficiente de la red eléctrica que alimenta edificios residenciales, comerciales e institucionales. Estas subestaciones, generalmente ubicadas en centros de carga densos, requieren soluciones compactas, fiables y de bajo mantenimiento debido a las limitaciones de espacio y la necesidad de continuidad del servicio. El SZW-6, al estar encapsulado en resina y libre de aceite, se integra perfectamente en celdas metálicas blindadas (GIS o RMU) de 10 kV, ocupando un volumen mínimo y eliminando riesgos asociados con fugas o inflamabilidad.
La integración del SZW-6 con interruptores automáticos, seccionadores y fusibles de media tensión es crítica para la funcionalidad del sistema de protección. Por ejemplo, en una celda de salida, el transformador de tensión suministra señales a un relé de sobretensión/sobrefrecuencia que protege contra condiciones anormales causadas por desconexión de carga o fallas en generación distribuida. Asimismo, en la barra colectora, varios SZW-6 instalados en configuración trifásica permiten la supervisión continua de la tensión de fase y la detección de asimetrías o caídas de tensión que podrían afectar la calidad del suministro.
Un aspecto clave en entornos urbanos es la detección de fallas a tierra en sistemas con neutro resonantemente puesto a tierra (mediante bobina de Petersen) o con impedancia. El SZW-6, al proporcionar una tensión residual precisa (suma vectorial de las tres fases), permite a los relés de tierra sensibles identificar fallas de alta impedancia que podrían pasar desapercibidas con otros métodos. Esto es especialmente relevante en ciudades con redes subterráneas, donde las fallas a tierra pueden ser intermitentes y difíciles de localizar.
En cuanto al mantenimiento, la ausencia de líquidos aislantes y la encapsulación sellada del SZW-6 reducen drásticamente la necesidad de inspecciones periódicas, pruebas de rigidez dieléctrica o reposición de materiales. Esto se traduce en menores costos operativos y mayor disponibilidad del sistema, un factor crucial en áreas urbanas donde cualquier interrupción del servicio tiene un impacto social y económico inmediato. Además, su diseño permite una fácil sustitución en caso de fallo, ya que suele montarse sobre soportes modulares compatibles con los estándares de fabricantes como Schneider Electric, Siemens o ABB.
Subestaciones Industriales
En plantas industriales —desde siderúrgicas hasta plantas químicas o de procesamiento de alimentos— la fiabilidad y precisión del SZW-6 son aún más exigidas debido a la presencia de cargas críticas, motores de gran potencia y procesos continuos que no toleran interrupciones. Aquí, el transformador de tensión no solo alimenta sistemas de medición, sino que es un componente vital en la cadena de protección de activos valiosos como transformadores de potencia, barras colectoras y grandes motores asíncronos.
Para la protección de transformadores de potencia, el SZW-6 suministra señales a relés diferenciales de tensión o a funciones de sobretensión que evitan daños por sobreflujo (efecto «V/f») durante arranques o maniobras. En el caso de motores de media tensión, la tensión medida por el SZW-6 permite implementar funciones de protección contra pérdida de fase, inversión de secuencia o caída prolongada de tensión que podría causar parada no controlada del proceso.
Los requisitos de precisión en entornos industriales suelen exigir clase 0.5 o incluso 0.2 para aplicaciones de facturación interna o control de eficiencia energética. El SZW-6, con su baja carga de excitación y excelente linealidad en todo el rango de operación (del 20% al 120% de la tensión nominal), asegura que los medidores multifunción registren con exactitud el consumo real, evitando distorsiones que podrían llevar a malas decisiones de gestión energética.
Además, en industrias con altos niveles de armónicos —como aquellas con hornos de arco o rectificadores de potencia—, el diseño del núcleo del SZW-6 minimiza la saturación por componentes de secuencia cero o frecuencias múltiplo de la fundamental, garantizando que las señales de tensión no se distorsionen y que los relés no actúen indebidamente. Esta robustez frente a perturbaciones es una ventaja competitiva clave frente a transformadores de menor calidad.
Sistemas de Generación de Energía
En plantas de generación —ya sean térmicas, hidroeléctricas, de ciclo combinado o de biomasa—, el SZW-6 se instala tanto en el lado de media tensión del generador como en los sistemas auxiliares. Su función principal aquí es doble: proporcionar señales precisas para la medición de energía exportada a la red y alimentar los sistemas de protección del generador y del transformador de elevación.
En el punto de conexión del generador a la red (usualmente a 10 kV antes del transformador de elevación a 66 kV o más), el SZW-6 permite calcular con exactitud la potencia activa y reactiva generada, datos esenciales para cumplir con los contratos de compra-venta de energía y para los sistemas de despacho centralizado. La precisión clase 0.2S o 0.5S requerida en estos puntos es plenamente alcanzable por el SZW-6 gracias a su diseño optimizado para cargas bajas y estabilidad térmica.
En protección, el SZW-6 es clave en funciones como la protección 27/59 (sub/sobretensión), 81O/U (sobre/bajofrecuencia) y 60 (desequilibrio de tensión), todas críticas para evitar daños al generador durante eventos de desconexión súbita de carga o fallas en la red externa. Además, en sistemas con generación síncrona, la tensión medida permite al regulador automático de tensión (AVR) mantener la estabilidad del sistema durante transitorios.
En plantas térmicas, donde los sistemas auxiliares (bombas, ventiladores, compresores) operan a 10 kV, el SZW-6 también se utiliza para proteger estas cargas críticas, asegurando que la planta pueda reiniciarse tras una parada total (black start).
Sistemas de Energía Renovable
En plantas solares fotovoltaicas y parques eólicos, el SZW-6 se integra en las subestaciones de evacuación, normalmente en el nivel de tensión de 10 kV o 20 kV antes del transformador de elevación a 33 kV o 66 kV. Aquí, su rol es fundamental para la interconexión segura con la red de distribución.
En plantas solares, los inversores inyectan corriente en función de la tensión de red medida. El SZW-6 proporciona esta referencia con alta fidelidad, permitiendo que los inversores cumplan con los códigos de red (grid codes) en cuanto a respuestas ante huecos de tensión (LVRT/HVRT) y control de potencia reactiva. Una señal de tensión distorsionada o inexacta podría hacer que los inversores se desconecten innecesariamente, reduciendo la producción energética.
En parques eólicos, especialmente aquellos con aerogeneradores de velocidad variable, el SZW-6 alimenta tanto los sistemas de protección de la subestación como los algoritmos de control del parque. La detección de fallas a tierra es crítica en estos entornos, ya que las líneas de colección suelen ser largas y subterráneas, con alta capacitancia a tierra que puede generar corrientes de falla difíciles de detectar.
Además, en ambos casos, el SZW-6 permite la medición precisa de la energía generada para fines de facturación con la compañía distribuidora y para reportes regulatorios. Su estabilidad a largo plazo evita derivas en la medición que podrían acumular errores significativos en períodos de facturación mensual o anual.
Industria Minera y Petrolera
Las aplicaciones en minería subterránea, plantas de procesamiento mineral o plataformas petroleras imponen condiciones extremas: vibraciones constantes, polvo conductor, humedad elevada y presencia de gases corrosivos (H₂S, SO₂). El SZW-6, gracias a su encapsulación total en resina epoxi reforzada, resiste estos ambientes sin degradación del aislamiento.
En minería, donde las subestaciones móviles o fijas alimentan perforadoras, cintas transportadoras y bombas de drenaje, la fiabilidad del SZW-6 evita paradas no planificadas. Su inmunidad a vibraciones evita microfisuras en devanados o conexiones, un problema común en transformadores con núcleo laminado no encapsulado.
En la industria petrolera, el SZW-6 cumple con certificaciones ATEX o IECEx para zonas clasificadas, garantizando que no genere chispas ni puntos calientes en atmósferas explosivas. Además, su diseño sellado evita la infiltración de partículas de arena o sal en zonas costeras, manteniendo la rigidez dieléctrica incluso tras años de exposición.
Centros de Datos e Infraestructura Crítica
En centros de datos, la calidad y continuidad de la energía son vitales. El SZW-6 se utiliza en las subestaciones de entrada y en los sistemas de respaldo (grupos electrógenos, UPS) para monitorear la tensión con precisión milimétrica. Esto permite detectar microinterrupciones, variaciones rápidas de tensión (sags/swells) o distorsiones armónicas que podrían afectar el funcionamiento de servidores y sistemas de almacenamiento.
La señal del SZW-6 alimenta analizadores de calidad de energía que registran eventos conforme a la norma EN 50160, datos esenciales para auditorías energéticas y para validar el cumplimiento de SLAs con proveedores eléctricos. Además, en sistemas de transferencia automática entre red y generador, la comparación precisa de tensión y fase permite conmutaciones sin interrupción (break-before-make o make-before-break según diseño).
Sistemas Ferroviarios y de Transporte
En ferrocarriles electrificados con sistemas de 10 kV (menos comunes que 25 kV, pero presentes en algunas redes urbanas o metros), el SZW-6 se instala en subestaciones de tracción para monitorear la tensión de catenaria y proteger contra cortocircuitos causados por arcos eléctricos o contactos anómalos. También se usa en sistemas de señalización, donde la tensión medida activa relés de bloqueo o libera señales de paso.
Su respuesta dinámica rápida permite capturar transitorios generados por la conmutación de locomotoras o por la inserción de cargas regenerativas, asegurando que los sistemas de protección no fallen ante eventos de alta frecuencia.
Aplicaciones Marinas y Offshore
En buques, plataformas petroleras o parques eólicos marinos, el SZW-6 debe resistir niebla salina, humedad relativa cercana al 100% y ciclos térmicos agresivos. Su encapsulación en resina con aditivos anticorrosivos y su grado de protección IP54 o superior lo hacen ideal para estas aplicaciones.
Además, cumple con normas marinas como DNV-GL o ABS, que exigen pruebas de niebla salina prolongadas y resistencia a hongos. En estos entornos, la falla de un VT puede comprometer toda la operación, por lo que la redundancia y la fiabilidad del SZW-6 son decisivas.
Sistemas de Compensación y Filtrado
En bancos de condensadores de media tensión, el SZW-6 se utiliza para monitorear la tensión en bornes del banco y para alimentar relés de protección contra sobretensión o desbalance. En filtros activos o pasivos de armónicos, proporciona la referencia de tensión fundamental necesaria para el cálculo de las corrientes compensadoras.
Su respuesta en frecuencia plana hasta el 13º armónico (750 Hz) asegura que las mediciones no se vean afectadas por la presencia de distorsión, permitiendo un control preciso de la compensación reactiva y la mitigación de armónicos.
Medición y Facturación de Energía
Para aplicaciones de facturación, el SZW-6 debe cumplir con requisitos metrológicos estrictos: clase de precisión 0.2S o 0.5S, error de relación y ángulo dentro de límites definidos por OIML R124 o normas locales. El SZW-6 está diseñado con núcleo de baja pérdida y devanados compensados térmicamente para minimizar errores en todo el rango de carga y temperatura ambiente.
Además, su relación de transformación es trazable a patrones nacionales, y muchos modelos incluyen sellos de seguridad y bornes de prueba para verificación sin interrupción del servicio, requisitos comunes en regulaciones de entes fiscalizadores como la CREG en Colombia o la CNMC en España.
Protección de Redes de Distribución
El SZW-6 es esencial en esquemas de protección modernos: relés de distancia, direccionalidad de tierra, sincronismo y recierre automático dependen de señales de tensión precisas. En redes con generación distribuida, permite discriminar entre flujos de potencia normal y antihorario, evitando actuaciones indebidas.
En particular, su capacidad para mantener precisión durante fallas (hasta el 10% de la tensión nominal en algunos diseños) permite que los relés calculen correctamente la impedancia vista y localicen la falla con exactitud, reduciendo tiempos de localización y restauración.
Monitoreo de Condición y Diagnóstico
En sistemas de monitoreo en línea, el SZW-6 puede equiparse con sensores de temperatura, descargas parciales o análisis de armónicos. Estos datos se envían a plataformas IoT para diagnóstico predictivo: un aumento en las pérdidas en el núcleo o en la capacitancia de aislamiento puede indicar degradación temprana.
Al integrarse con protocolos como IEC 61850 (GOOSE, SV), el SZW-6 no solo mide, sino que comunica su estado de salud, permitiendo estrategias de mantenimiento basado en condición (CBM) en lugar de planes f
