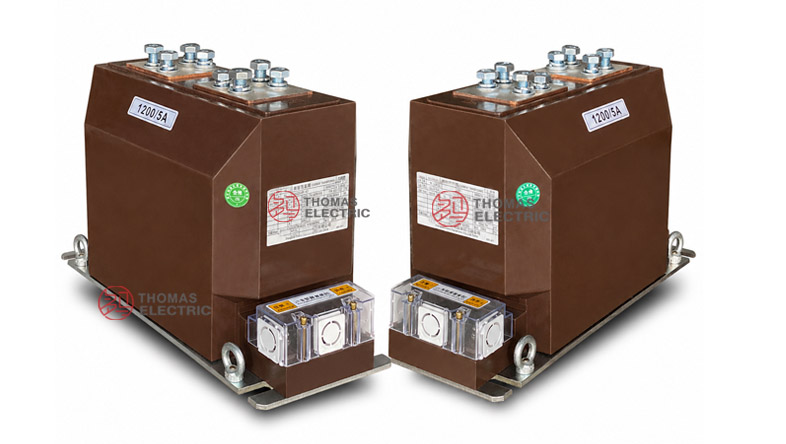

Panoramica del prodotto
Il trasformatore di corrente per misura LJZN2-10 è un trasformatore di corrente in resina epossidica colata, progettato per applicazioni di misura della State Grid nei sistemi in media tensione delle classi 10 kV, 11 kV e 12 kV. Viene principalmente utilizzato in armadietti di misura, quadri di misura d’ingresso e punti di misura dell’energia dove è richiesto un segnale di corrente stabile di classe 0.2S per circuiti di misurazione energetica e fatturazione.
Rispetto al modello LJZN1-10, il modello LJZN2-10 è destinato ad applicazioni di misura con correnti primarie più elevate. I dati tecnici forniti si concentrano sui rapporti compresi tra 800 A e 2500 A, con potenza nominale di uscita 15/15 VA e combinazione di precisione 0.2S / 0.2S. La disposizione più ampia dei morsetti e il collegamento a sbarra lo rendono adatto a schemi di misura in media tensione con correnti di carico più elevate, mantenendo comunque la conformità allo standard di misura della State Grid secondo Q/GDW 11681-2017.
Tipo di prodotto
| Voce | Specifiche |
|---|---|
| Nome prodotto | Trasformatore di corrente per misura in resina epossidica colata, per interni |
| Serie modello | LJZN2-10 |
| Tipo di applicazione | Trasformatore di corrente per misura della State Grid per quadri di misura ad alta corrente |
| Struttura | Per interni, in resina epossidica colata, struttura completamente chiusa per trasformatori di misura |
| Tensione di sistema applicabile | Sistemi in media tensione delle classi 10 kV, 11 kV e 12 kV |
| Livello di isolamento nominale | 12/42/75 kV |
| Frequenza nominale | 50 Hz |
| Corrente secondaria nominale | 5 A o 1 A |
| Combinazione di precisione | 0.2S / 0.2S |
| Temperatura ambiente | -25°C a +55°C |

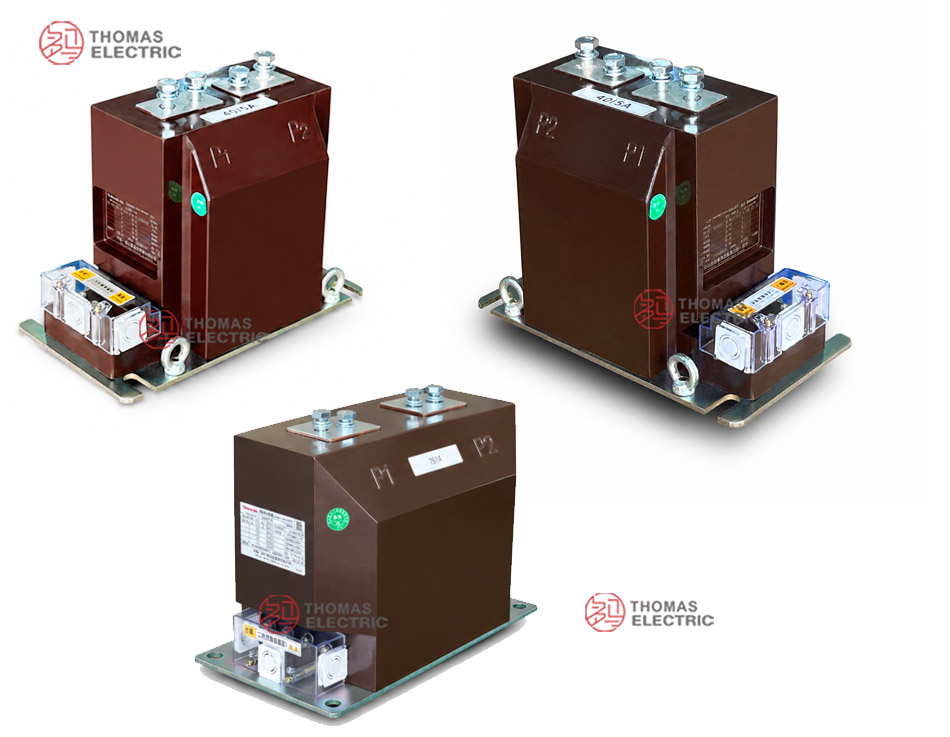

Presentazione del prodotto
Applicazioni
- Armadietti di misura in media tensione delle classi 10 kV, 11 kV e 12 kV
- Quadri di misura energetica in stile State Grid con rapporti di corrente primaria elevati
- Unità di misura d’ingresso per cabine elettriche e sottostazioni industriali
- Circuiti di misura per fatturazione che richiedono precisione 0.2S / 0.2S
- Punti di misura con rapporti 800 A, 1000 A, 1250 A, 1500 A, 2000 A o 2500 A
- Apparecchiature per interni dove devono essere verificati sia la precisione di misura che la disposizione dei morsetti della sbarra
Caratteristiche
- Intervallo di misura ad alta corrente: I dati forniti si concentrano sui rapporti da 800 A a 2500 A, distinguendo questo modello dai trasformatori per misure a bassa corrente.
- Precisione di misura 0.2S / 0.2S: Progettato per misure di corrente precise nei circuiti di misurazione energetica e fatturazione.
- Potenza di uscita 15/15 VA: La potenza nominale è adatta ai circuiti di misura dove è necessario considerare il carico degli strumenti e il carico dei cavi secondari.
- Riferimento allo standard State Grid: Il prodotto segue la norma Q/GDW 11681-2017 e i requisiti specifici del cliente per progetti di trasformatori di misura.
- Due configurazioni per la sbarra: Il disegno di ingombro distingue la configurazione per 800 A–1200 A da quella per 1200 A–2500 A, supportando una progettazione più pratica dei quadri.
- Ampio intervallo di temperatura di servizio: L’intervallo da -25°C a +55°C consente l’uso in armadietti di misura per interni anche in condizioni operative gravose.
Principio di funzionamento
Il trasformatore di corrente LJZN2-10 converte la corrente primaria in media tensione in un segnale di corrente secondaria standardizzato mediante induzione elettromagnetica. Il segnale secondario viene inviato ai contatori energetici o agli strumenti di misura. Nei trasformatori per misura, l’attenzione progettuale non riguarda soltanto la trasformazione della corrente, ma anche il mantenimento della precisione del rapporto e dello sfasamento entro i limiti previsti dalla classe di precisione 0.2S sotto il carico nominale.
Dato che questo modello è destinato a punti di misura con correnti elevate, la selezione ingegneristica deve valutare congiuntamente il rapporto di corrente, la potenza nominale di uscita 15/15 VA, il carico del contatore, il carico dei cavi secondari, la disposizione della sbarra primaria e il requisito di tenuta alla corrente termica. Il disegno approvato deve essere confermato prima della fabbricazione dell’armadietto di misura, specialmente quando si passa dalla configurazione 800 A–1200 A a quella 1200 A–2500 A.
Designazione del modello
| Codice | Significato |
|---|---|
| L | Trasformatore di corrente |
| J | Serie per applicazioni di misura |
| Z | Isolamento in resina epossidica colata |
| N | Tipo per interni / codice strutturale per misura State Grid |
| 2 | Numero seriale di progetto; variante per misure ad alta corrente rispetto al LJZN1-10 |
| 10 | Classe di tensione catalogo 10 kV; adatto ai sistemi delle classi 10 kV, 11 kV e 12 kV quando è verificato il coordinamento dell’isolamento |
Dati tecnici
| Voce | Specifiche |
|---|---|
| Modello | LJZN2-10 |
| Tensione di sistema applicabile | Sistemi delle classi 10 kV, 11 kV e 12 kV |
| Livello di isolamento nominale | 12/42/75 kV |
| Frequenza nominale | 50 Hz |
| Corrente secondaria nominale | 5 A o 1 A |
| Intervallo di corrente primaria nominale | Rapporti di riferimento: 800 A, 1000 A, 1250 A, 1500 A, 2000 A e 2500 A |
| Combinazione di classe di precisione | 0.2S / 0.2S |
| Potenza nominale | 15/15 VA |
| Temperatura ambiente | -25°C a +55°C |
| Norma applicabile | Q/GDW 11681-2017 e requisiti specifici del cliente |
Tabella di selezione
La seguente tabella è organizzata in base ai dati tecnici forniti per il LJZN2-10. È destinata esclusivamente a una selezione preliminare sul sito web. Le caratteristiche definitive devono seguire il disegno approvato, la targhetta identificativa e il rapporto di prova di fabbrica.
| Corrente
primaria nominale (A) |
Classe di
precisione combinata |
Potenza
nominale (VA) |
Corrente
termica di breve durata |
Corrente
dinamica nominale (kA) |
|---|---|---|---|---|
| 800 | 0.2S / 0.2S | 15 / 15 | 31,5 kA / 4s | 80 |
| 1000 | 40 kA / 4s | 100 | ||
| 1250 | ||||
| 1500 | ||||
| 2000 | ||||
| 2500 |
Nota: Se i requisiti del progetto superano i dati indicati, i parametri definitivi devono essere concordati tra produttore e acquirente.
Disposizione dei morsetti
Il LJZN2-10 utilizza morsetti primari superiori contrassegnati come P1 / P2 e un’area inferiore per i morsetti secondari dedicata all’uscita di misura. Il disegno di ingombro mostra due configurazioni per il collegamento primario: una per 800 A ≤ I1n < 1200 A e un’altra per 1200 A ≤ I1n ≤ 2500 A. La corretta disposizione dei morsetti deve essere selezionata prima della lavorazione della sbarra in rame.
| Intervallo di corrente | Riferimento configurazione primaria |
Nota tecnica |
|---|---|---|
| 800 A ≤ I1n < 1200 A | Configurazione morsetti per correnti medie | Utilizzata per applicazioni con armadietti di misura a 800 A e 1000 A. |
| 1200 A ≤ I1n ≤ 2500 A | Configurazione morsetti per alte correnti | Utilizzata per circuiti di misura a 1250 A, 1500 A, 2000 A e 2500 A. |
| Morsettiera secondaria | S1 / S2 o marcatura specifica del progetto | Collegare al contatore energetico secondo polarità e schema di cablaggio approvato. |
| Punto di messa a terra | Connessione a terra del quadro | La messa a terra deve seguire i requisiti di sicurezza dell’armadietto di misura e dell’apparecchiatura. |
Condizioni di servizio
- Luogo di installazione: apparecchiatura in media tensione per interni o armadietto di misura
- Tensione di sistema: reti delle classi 10 kV, 11 kV e 12 kV
- Frequenza nominale: 50 Hz
- Temperatura ambiente: -25°C a +55°C
- L’ambiente di installazione deve essere privo di vibrazioni intense, polveri conduttive, gas corrosivi, sostanze esplosive, inquinamento grave e condensa anomala.
- Per applicazioni di misura ad alta corrente, verificare il collegamento della sbarra, l’area di contatto dei morsetti, la ventilazione del quadro e il carico del cablaggio secondario.
Norme e conformità
Il trasformatore di corrente per misura LJZN2-10 è progettato secondo la norma Q/GDW 11681-2017 e i requisiti tecnici specifici del cliente. È destinato ad applicazioni di misura energetica in stile State Grid dove è richiesta una precisione di classe 0.2S. Le ispezioni di routine includono normalmente la verifica del rapporto, la prova di polarità, la prova di precisione, la prova di tenuta d’isolamento e l’ispezione estetica.
Installazione e dimensioni
Il prodotto adotta una struttura portante per interni con morsetti primari P1/P2 superiori e disposizione inferiore dei morsetti secondari. Rispetto al modello LJZN1-10 per misure a bassa corrente, questo modello richiede maggiore attenzione al collegamento della sbarra primaria poiché l’intervallo di corrente parte da 800 A fino a 2500 A. Il disegno di ingombro deve essere confermato prima della produzione dell’armadietto di misura.
Dimensioni
| Voce | Dimensione / Nota |
|---|---|
| Tipo di struttura | Trasformatore di misura in resina epossidica colata per alte correnti, per interni |
| Disposizione morsetti primari | Disposizione superiore dei morsetti P1 / P2 |
| Area morsetti secondari | Morsettiera inferiore secondo disegno |
| Configurazione sbarra | Configurazioni separate per gli intervalli 800 A–1200 A e 1200 A–2500 A |
| Base di fissaggio | Base fissa con fori di montaggio secondo disegno di ingombro |
| Conferma disegno | Obbligatoria prima della produzione o sostituzione dell’armadietto di misura |
Note di sicurezza
- Confermare modello, rapporto di corrente, corrente secondaria nominale, potenza nominale e classe di precisione prima dell’installazione.
- Utilizzare la corretta configurazione della sbarra per l’intervallo di corrente selezionato.
- Verificare direzione dei morsetti primari, marcatura dei morsetti secondari e punto di messa a terra prima del cablaggio.
- Confermare la polarità prima di collegare il contatore energetico.
- Il circuito secondario di un trasformatore di corrente non deve mai essere lasciato aperto quando il circuito primario è sotto tensione.
- Prima di scollegare un contatore o uno strumento, cortocircuitare il circuito secondario tramite un dispositivo di cortocircuito adeguato.
- L’installazione e la manutenzione devono essere eseguite da personale elettrico qualificato.
Informazioni per l’ordine
- Modello prodotto: LJZN2-10
- Tensione di sistema: 10 kV, 11 kV o 12 kV
- Corrente primaria nominale: 800 A, 1000 A, 1250 A, 1500 A, 2000 A o 2500 A
- Corrente secondaria nominale: 5 A o 1 A
- Combinazione di classe di precisione: 0.2S / 0.2S
- Requisito di potenza nominale: 15/15 VA
- Disegno dell’armadietto di misura, configurazione della sbarra e requisiti dimensionali dei morsetti
- Quantità, certificati, rapporti di prova di routine, etichettatura e requisiti di imballaggio
Guida alla selezione
- Confermare la necessità di misura ad alta corrente: Selezionare LJZN2-10 quando il punto di misura richiede rapporti di corrente primaria da 800 A a 2500 A.
- Confermare la classe di tensione: Utilizzarlo per sistemi delle classi 10 kV, 11 kV e 12 kV quando è verificato il coordinamento dell’isolamento.
- Selezionare la configurazione della sbarra: Scegliere la corretta disposizione dei morsetti primari per gli intervalli 800 A–1200 A o 1200 A–2500 A.
- Verificare la potenza nominale: Confermare che 15/15 VA sia compatibile con il carico del contatore energetico e dei cavi secondari.
- Verificare la precisione: Confermare il requisito di precisione 0.2S / 0.2S per il circuito di misura.
- Verificare la tenuta alla corrente: Confermare il requisito di corrente termica 31,5 kA/4s o 40 kA/4s in base al rapporto selezionato.
- Approvare il disegno: Confermare le dimensioni di ingombro, la posizione dei fori per la sbarra, lo schema dei morsetti e i dati della targhetta prima della produzione.
