Visão Geral do Produto

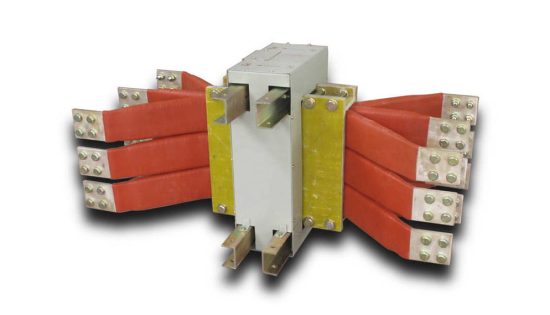

Transformadores de corrente de sequência zero tipo barra coletora da série LJM para proteção contra falhas à terra em média tensão.
Definição Funcional
Os transformadores de corrente de sequência zero tipo barra coletora das séries LJM-1, LJM-2, LJM-3 e LJM-3L são instrumentos eletromagnéticos de precisão projetados para proteção contra falhas à terra em sistemas de energia CA de média tensão. Esses transformadores são desenvolvidos para detecção confiável de corrente residual em sistemas trifásicos, proporcionando proteção crítica contra falhas monofásicas à terra em geradores e motores.
Operando nas frequências nominais de 50 Hz ou 60 Hz, a série LJM é projetada para instalação interna em sistemas elétricos com tensão nominal de até 15 kV (comumente aplicada em redes de 6 kV, 10 kV e 15 kV). A estrutura integrada tipo barra coletora permite uma instalação simples e desempenho robusto em aplicações de proteção de sequência zero.
Principais Características Técnicas
| Item | Especificação |
|---|---|
| Classe de tensão do sistema | 6 kV, 10 kV, 15 kV (aplicações de proteção contra falhas à terra em ambientes internos) |
| Frequência nominal | 50 Hz ou 60 Hz |
| Corrente secundária nominal | 5 A |
| Tipo de aplicação | Proteção de sequência zero (detecção de falhas à terra) |
| Condutor primário | Estrutura integrada tipo barra coletora (projeto com passagem de cabo) |
| Capacidade de suportar corrente térmica | Alta capacidade térmica adequada para aplicações em média tensão |
| Capacidade de suportar corrente dinâmica | Robusta capacidade dinâmica para condições de falha no sistema |
| Ambiente de instalação | Apenas interno (ambiente limpo e não corrosivo) |
| Normas aplicáveis | Q/JB 3380-84 (norma empresarial) |
| Relé recomendado | Relé DD11/60 para coordenação de proteção de sequência zero |
Princípio de Funcionamento
Os transformadores de corrente de sequência zero operam com base no princípio de detecção da corrente residual em sistemas trifásicos. Em condições normais equilibradas, a soma vetorial das correntes trifásicas é nula, não gerando fluxo magnético no núcleo do transformador. Quando ocorre uma falha à terra, uma corrente desequilibrada (componente de sequência zero) circula pelo sistema, gerando um fluxo magnético proporcional à corrente de falha. Esse fluxo induz uma tensão no enrolamento secundário, produzindo uma corrente de saída padronizada que ativa relés de proteção quando a corrente de falha excede os valores pré-definidos.
Posição de Aplicação no Sistema
- Proteção de Geradores: Proteção de sequência zero para geradores CA trifásicos contra falhas à terra no estator
- Proteção de Motores: Detecção de falhas à terra em instalações de motores de média tensão
- Proteção do Neutro de Transformadores: Monitoramento de falhas à terra em sistemas de aterramento do neutro de transformadores
- Proteção de Alimentadores: Proteção contra falhas à terra em cabos e linhas aéreas em redes de distribuição
- Integração em Conjuntos de Manobra: Coordenação de proteção com sistemas de relés em conjuntos de manobra de 6–15 kV
Visão Estrutural
A série LJM apresenta construção tipo barra coletora com condutor primário integrado, permitindo instalação direta com passagem de cabo sem conexões primárias externas. O projeto mecânico robusto garante operação confiável de longo prazo em ambientes internos de conjuntos de manobra. Quando a corrente de falha de sequência zero atinge o valor ajustado no relé, o transformador fornece uma corrente secundária precisa para acionar a operação do relé de proteção, oferecendo proteção eficaz contra falhas à terra.
Aplicações Industriais
Os transformadores de corrente de sequência zero da série LJM atendem diversos setores industriais que exigem proteção confiável contra falhas à terra:
- Geração e Distribuição de Energia: Proteção do estator de geradores, monitoramento de alimentadores em subestações e detecção de falhas à terra em redes de distribuição
- Petroquímica e Óleo & Gás: Proteção de motores em refinarias, sistemas elétricos de plataformas offshore e monitoramento de proteção catódica em dutos
- Siderurgia e Mineração: Acionamentos de motores em usinas siderúrgicas, proteção de equipamentos de mineração e detecção de falhas à terra em máquinas industriais pesadas
- Ferroviário e Transporte: Sistemas de tração ferroviária elétrica, distribuição de energia em metrôs e proteção de infraestrutura de transporte
Designação do Modelo
Explicação do Código do Modelo
- L — Transformador de corrente (TC)
- J — Aplicação em proteção à terra (detecção de sequência zero)
- M — Estrutura tipo barra coletora (projeto com passagem de cabo)
- 1 / 2 / 3 — Código da classe de tensão e designação da corrente nominal
- 3L — Variante com capacidade ampliada (maior capacidade de corrente primária)
Condições de Serviço
Os transformadores de corrente de sequência zero da série LJM são projetados para operação interna sob condições normais de serviço em sistemas elétricos de média tensão.
- Ambiente de instalação: Instalação apenas em ambientes internos com atmosfera limpa e não corrosiva
- Altitude: Faixa padrão de altitude, com confirmação técnica disponível para altitudes superiores
- Temperatura ambiente: Faixa padrão de temperatura industrial
- Umidade relativa: Adequada para ambientes industriais internos típicos
- Condições ambientais: Livre de gases corrosivos, vapores, depósitos químicos, poeira explosiva ou condutiva; sem vibração severa ou choque mecânico
Construção
Projeto Construtivo
- Estrutura: Configuração tipo barra coletora com condutor primário integrado
- Núcleo: Núcleo magnético tipo anel otimizado para detecção de sequência zero
- Isolação: Sistema de isolação específico conforme a classe de tensão
- Sistema: Abertura para passagem de cabo, permitindo instalação direta do condutor primário
- Terminais: Bloco terminal secundário para conexão ao relé
A estrutura tipo barra coletora permite uma instalação simples, passando-se os cabos trifásicos ou barras coletoras pela abertura do transformador. O projeto integrado elimina a necessidade de conexões primárias separadas, reduzindo a complexidade da instalação e melhorando a confiabilidade do sistema.
Enrolamentos e Marcação dos Terminais
- Condutor primário: Cabos/barras coletoras trifásicos passam pela abertura (sem terminais discretos)
- Terminais secundários: K1 / K2 (conexão ao relé de sequência zero)
- Corrente secundária nominal: Saída nominal de 5 A
A polaridade dos terminais deve ser respeitada durante a conexão ao relé. Em condições de falha de sequência zero, a corrente flui de K1 para K2, garantindo a relação de fase adequada para o funcionamento do relé. O circuito secundário deve permanecer conectado à carga do relé durante a operação normal.
Dados Técnicos
Esta seção fornece informações técnicas gerais sobre os transformadores de corrente de sequência zero tipo barra coletora da série LJM projetados para sistemas CA de 6–15 kV (50 Hz / 60 Hz). Parâmetros técnicos específicos são fornecidos nas placas de identificação e folhas de dados individuais dos produtos.
Especificações Gerais: Parâmetros técnicos, incluindo corrente térmica suportável (Ith), corrente dinâmica suportável (Idyn) e níveis de isolação, são determinados com base no modelo específico e nos requisitos da aplicação. Dados técnicos detalhados estão disponíveis mediante solicitação.
Referência de Dados
Folhas de dados técnicos completas com características detalhadas de desempenho, resultados de testes e informações dimensionais estão disponíveis para cada variante do modelo LJM. Entre em contato com nossa equipe técnica para requisitos específicos de aplicação.
Normas e Referências Normativas
| Norma | Título | Aplicação |
|---|---|---|
| Q/JB 3380-84 | Norma Empresarial para Transformadores de Corrente de Sequência Zero | Requisitos de projeto e desempenho |
| IEC 61869-1 | Transformadores de Instrumento – Parte 1: Requisitos Gerais | Requisitos gerais para TCs (referência) |
| IEC 61869-2 | Transformadores de Instrumento – Parte 2: Requisitos Adicionais para Transformadores de Corrente | Requisitos específicos para TCs (referência) |
| GB/T 20840.1 | Transformadores de Instrumento – Parte 1: Requisitos Gerais | Estrutura da norma nacional |
| GB/T 20840.2 | Transformadores de Instrumento – Parte 2: Transformadores de Corrente | Requisitos nacionais para TCs |
Conformidade com Testes de Fábrica
- Testes rotineiros conforme requisitos aplicáveis da Q/JB 3380-84 (verificação de polaridade, verificação de relação de transformação, resistência de isolamento)
- Testes dielétricos conforme requisitos de coordenação de isolação
- Inspecção visual e dimensional, incluindo conformidade de marcação e acabamento
- Testes especiais conforme exigido pela especificação do projeto
Guia de Instalação
Ambientes de Instalação
- Os transformadores de corrente de sequência zero devem ser instalados em conjuntos de manobra internos ou centros de controle de motores com ventilação adequada e proteção contra contaminação ambiental.
- Os cabos trifásicos ou barras coletoras devem passar pela abertura do transformador na sequência correta para garantir a detecção adequada da sequência zero.
- Os terminais secundários devem ser conectados firmemente ao relé de sequência zero com bitola e método de terminação apropriados.
- Deve-se manter folga adequada para integridade da isolação, dissipação de calor e acesso para manutenção.
Dimensões
LJM-1, LJM-2, LJM-3 (Tipo Interno)
LJM-3L (Capacidade Ampliada, Tipo Interno)
Precauções de Segurança Durante a Instalação
- O circuito secundário nunca deve ser desconectado enquanto os condutores primários estiverem energizados, pois uma tensão perigosa pode aparecer nos terminais secundários abertos.
- Durante inspeções ou testes do relé, o circuito secundário deve ser curto-circuitado antes de desconectar as conexões do relé.
- Um ponto do circuito secundário deve ser aterrado de forma confiável, conforme as normas aplicáveis e as especificações do projeto.
- Todos os trabalhos de instalação e manutenção devem estar em conformidade com as regulamentações locais de segurança elétrica e os requisitos da concessionária.
Opções de Personalização
Oferecemos soluções flexíveis de personalização para atender requisitos específicos de projetos:
- Serviços OEM: Rotulagem privada, embalagem personalizada e integração de marca para distribuidores consolidados e integradores de sistemas
- Capacidades ODM: Modificações de projeto personalizadas, incluindo níveis especiais de tensão, configurações únicas de montagem e recursos específicos para aplicações
- Certificações Internacionais: Suporte aos requisitos de mercados globais, incluindo certificações regionais de segurança e desempenho
- Programas de Volume: Preços especiais e condições de entrega para projetos de grande escala e parcerias de longo prazo
Entre em contato com nossa equipe comercial para discutir suas necessidades específicas de personalização e receber uma proposta de solução sob medida.
Informações para Pedido
Ao fazer um pedido, a configuração necessária deve ser especificada de acordo com a classe de tensão do sistema, os requisitos da aplicação e a especificação técnica do projeto. Os seguintes parâmetros devem ser claramente indicados para confirmação técnica e liberação da produção:
- Classe de tensão do sistema (6 kV, 10 kV ou 15 kV)
- Tipo de aplicação (proteção de gerador, proteção de motor, monitoramento de alimentador, etc.)
- Ambiente de instalação (interno padrão, condições ambientais especiais)
- Requisitos de coordenação com relés (tipo de relé e especificações de interface)
- Requisitos especiais (dimensões personalizadas, montagem única, testes adicionais)
Se houver requisitos específicos do projeto (idioma da documentação, exigências de certificação ou testes presenciais na fábrica), especifique-os na fase de pedido. Configurações especiais deverão ser confirmadas por meio de acordo técnico e folha de dados final antes da produção.
