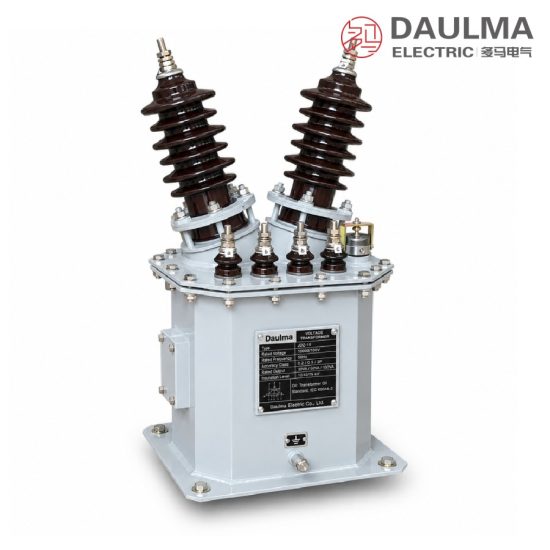

FDE ya nje ya mafuta inayoshuka kwenye mafuta ni kitengo cha aina ya chumba kwa mfumo wa umeme wa AC kwa 50Hz/60Hz. Inaunganishwa kwa usambazaji na benki ya kondensatori ya juu ya shinikizo, inatoa njia ya kufungua ambayo inapunguza voliti iliyobaki katika benki ya kondensatori hadi kwenye kiwango cha usalama ndani ya sekunde tano wakati kikundi cha kondensatori kinatolewa kutoka kwenye mfumo, hivyo kuhifadhi wafanyakazi na vifaa vya chini.
Sehemu inayotumika imekusanywa katika chumba kilichofungwa cha chuma na kuzama katika mafuta ya transforma, na vituo vya porceleni vinavyotoa vituo vya msingi. Usio wa mafuta unampa kitengo hicho uwezo mzuri wa kupitisha joto, uwezo wa kushikamana na msukosuko wa radi na uzoefu mrefu wa matumizi katika usanidi wa benki za kondensatori nje ya nyumba. Wakati wa utendaji wa kawaida, uzio wa sekondari una kazi ya kiongozi cha voliti; sanamu za sekondari za 3P na 6P zinapatikana ili uzio pia unaweza kutoa ulinzi wa rele ya voliti iliyobaki kwa ajili ya benki.
Vipengele Muhimu:
- Inapunguza voliti iliyobaki hadi kiwango cha usalama ndani ya sekunde 5 kwa uwezo wa 4 Mvar
- Chumba kilichofungwa cha chuma na usio wa mafuta ya minera na vituo vya porceleni
- Kiwango cha usio wa 12/42/75 kV kwa utendaji wa kutosha katika AC
- Uwiano wa voliti 11/√3:0.1/√3:0.1/√3 kV na chaguzi za sekondari za 3P na 6P
- Daraja la usahihi 0.5 na pato la sekondari la 50 VA na 100 VA
- Aina ya joto la mazingira kutoka -40°C hadi +40°C na urefu wa juu zaidi wa 3000m

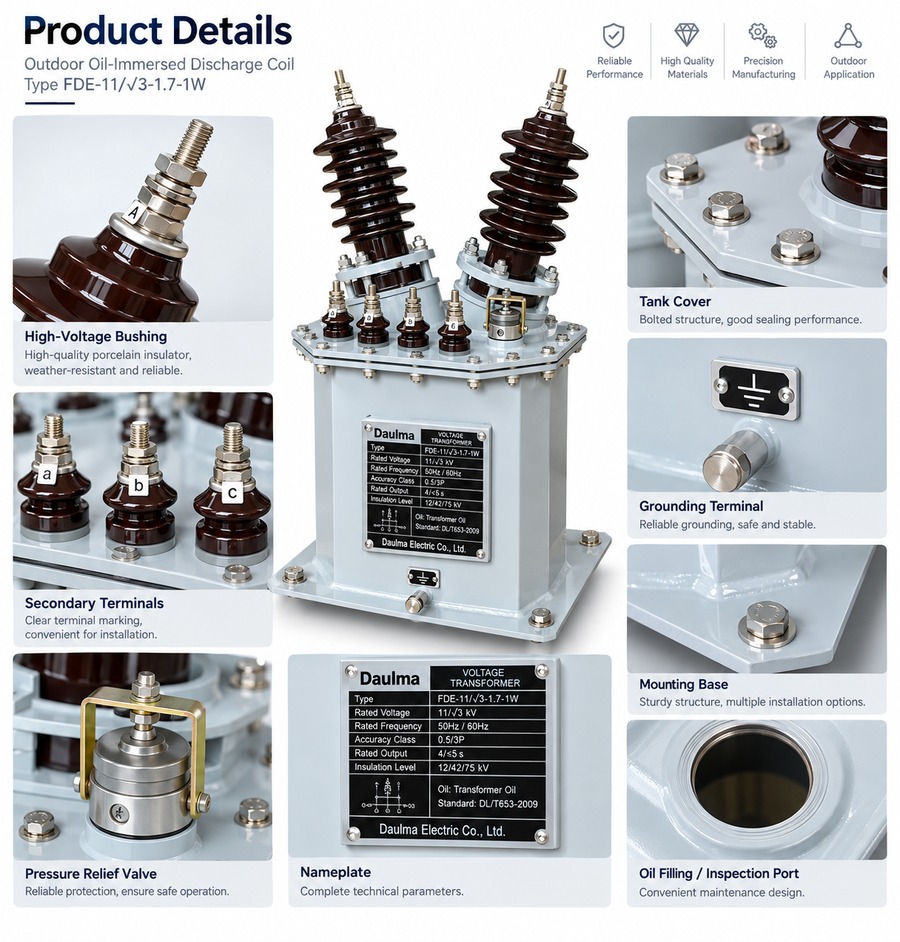

Onyesho la Bidhaa
Mtindo wa Modeli
Utambulisho wa modeli ya FDE unafuata mfumo wa msimbo uliosanidiwa:
Mfano: FDE-11/√3-1.7-1W inataja coil ya nje ya mafuta inayoshuka kwenye mafuta yenye uzio wa sekondari, usanidi wa voliti ya msingi uliyojiweka wa 11/√3 kV, uwezo wa kondensatori uliolinganishwa wa 1.7 Mvar, ujenzi wa awamu moja, na usanidi wa nje ya nyumba.
Masharti ya Huduma
- Usanidi: Aina ya nje ya nyumba
- Joto la Mazingira: -40°C hadi +40°C
- Urefu: Si zaidi ya 3000m
- Kipindi cha Mfumo: 50Hz / 60Hz
- Medium ya Usio: Mafuta ya minera katika chumba kilichofungwa cha chuma
- Hali ya Hewa: Hapana gesi inayochoma; hapana vumbi vinavyopitisha umeme au vinavyoweza kusababisha mlipuko
Ujenzi
FDE inatumia ujenzi wa kawaida wa mafuta yanayoshuka: moyo na vizio vinamekwa katika chumba cha chuma kilichofungwa kwa mafuta ya minera, na vifungo vya msingi vinatokea kupitia vituo vya porceleni vya nje ya nyumba. Mafuta hutumika kama medium ya usio na medium ya kuvutia joto, hivyo kumpa kitengo hicho uwezo mkubwa wa juu ya voliti na daraja thabiti ya joto.
Vipengele vya Ujenzi: Sanduku tofauti la vituo vya sekondari kwenye ukuta wa chumba kwa kuunganisha salama vizingiti vya kipimo na vifaa vya ulinzi, kibonye cha kupunguza shinikizo kwenye ukuta wa chumba, bolti ya kuweka nchi, inafuata kiwango cha DLT653-2009, inaweza kutengenezwa kulingana na mahitaji maalum ya mteja, uzito takriban 47 kg.
Takwimu za Kiufundi
| Aina | Imewekwa
Voliti Uwiano (kV) |
Daraja la Usahihi
& Patoto linalojiweka (VA) |
Imewekwa
Usio Kiwango (kV) |
Uwezo wa Kufungua
(Mvar) |
|---|---|---|---|---|
| FDE-11/√3-1.7-1W | 11/√3:0.1/√3:0.1/√3 | 0.5/3P-50/100; 0.5/6P-50/100 | 12/42/75 | 4 / <5s |
Vifaa vya Kiwango
Mfululizo wa FDE unafuata kiwango cha DLT653-2009 na unaweza kutengenezwa kulingana na mahitaji maalum ya mteja. Kipindi kilichojiweka ni 50Hz/60Hz na kiwango cha usio kilichojiweka ni 12/42/75 kV.
Usanidi & Vipimo
Coil ya kufungua ya FDE inasimama juu ya msingi ulio na uso ulio laini na chini ya chumba ikiwa sawa. Weka nafasi karibu na chumba kwa umbali wa kuteleza kwa vituo na kufikia sanduku la vituo vya sekondari. Vituo vya msingi vinahusiana na kitovu cha neutral cha benki ya kondensatori na barabara ya umeme; chumba linahusishwa na mtandao wa kuweka nchi kupitia bolti ya kuweka nchi.
Ratiba ya Usanidi
Ratiba ya Uunganisho

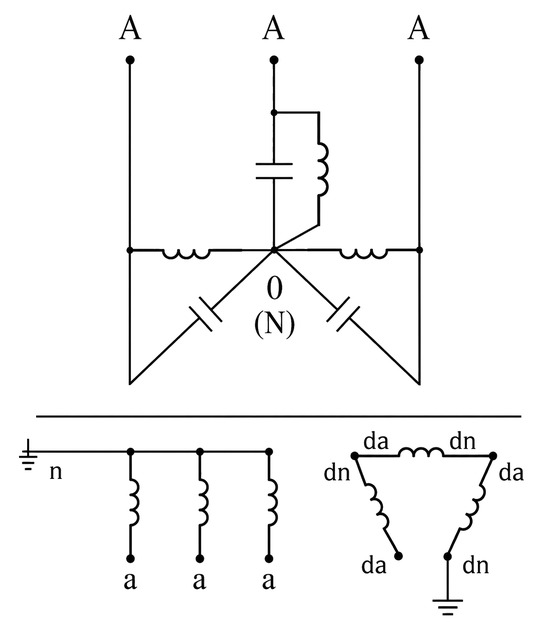

Uzio wa msingi unahusishwa kati ya kitovu cha neutral cha benki na nchi (au kote kwenye sehemu ya uzio iliyotajwa) kama inavyoonekana katika ratiba ya uunganisho. Vizio vya sekondari vya 3P/6P vinatoa ishara ya voliti na vizingiti vya voliti iliyobaki. Hakikisha alama za vituo, upole na kuweka nchi dhidi ya ratiba ya uunganisho iliyoidhinishwa kabla ya kumaliza umeme.

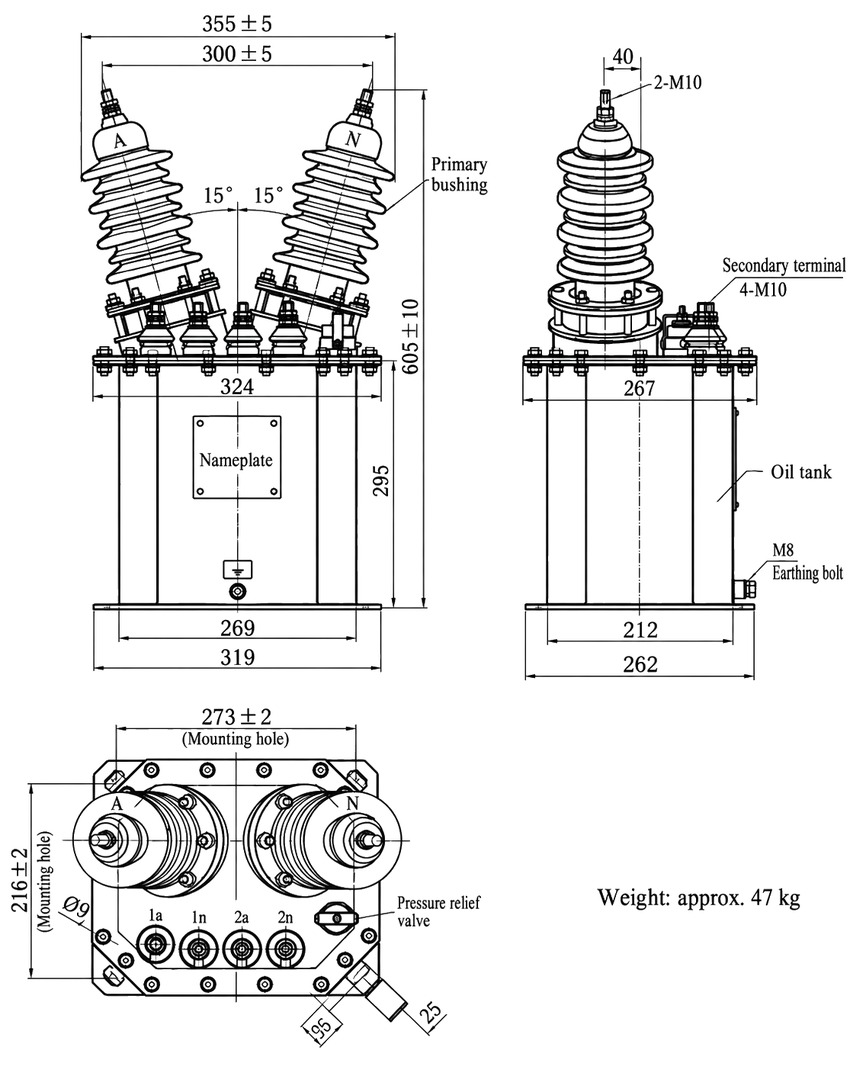

Vipimo muhimu vya Nje: Urefu wa jumla 605±10 mm (vituo vimejumuishwa, mpangilio wa V-15°), upana juu ya vituo vya vituo 355±5 mm, ubao wa msingi 319 mm mbele-nyuma × 262 mm upande-kupande, mashimo ya kusimamia 273±2 × 216±2 mm (Ø9 mm), vituo vya msingi 2-M10, vituo vya sekondari 4-M10 (1a, 1n, 2a, 2n), bolti ya kuweka nchi M8, kibonye cha kupunguza shinikizo kwenye ukuta wa chumba, uzito takriban 47 kg.
