Ukumbusho wa Bidhaa
Ufafanuzi wa Kazi
Vituo vya nje vya JDZXF9-35W na JDZX9-35 vya kubadilisha volti vilivyojengwa kwa resini, ni vifaa vya umeme vya usahihi vilivyoundwa kwa ajili ya kupima volti kwa usahihi, kupima umeme, na matumizi ya ulinzi wa relay katika mfumo wa umeme wa AC wa 35 kV nje ya nyumba. Vituo hivi hutumia kanuni za uvutano wa umeme ili kutoa ishara za volti ya sekondari zilizoachwa kwa njia tofauti lakini zinazolingana na volti ya msingi.
Viwango Muhimu
| Kipengele | Spesifikesheni (kulingana na oda / ubao wa jina) |
|---|---|
| Daraja ya volti ya mfumo | Daraja ya 35 kV (matumizi ya usambazaji na usafirishaji nje ya nyumba) |
| Kiwango cha marudio | 50 Hz (60 Hz inapatikana kwa ombi) |
| Uwiano wa volti uliopewa | 35000/√3/100/√3 au 35000/√3/100/√3/100/√3 (usambazaji wa mboboto) |
| Madaraja ya usahihi | Mboboto ya kupima na/au ulinzi kama ilivyoelezwa (k.m., 0.2 / 0.5, 6P) |
| Mizigo iliyopewa | Kwa kila mboboto kama ilivyoelezwa (VA) |
| Faktori ya nguvu ya mizigo | cosφ = 0.8 (ya uvutano) isipokuwa ikiwa imeelezwa tofauti na kiwango cha mradi |
| Kiwango cha upole | 40.5/95/200 kV (Um/LIPL/ACWV) |
| Daraja ya uchafuzi | Daraja II (Daraja IV inapatikana) |
| Viwango vinavyotumika | IEC 61869-3; GB 20840.3-2013; GB 20840.1-2010; GB 1207-2006 |
| Tofauti za muundo | JDZX9-35 (mboboto moja ya ulinzi) / JDZXF9-35 (mboboto mbili za kupima, mboboto moja ya ulinzi) |

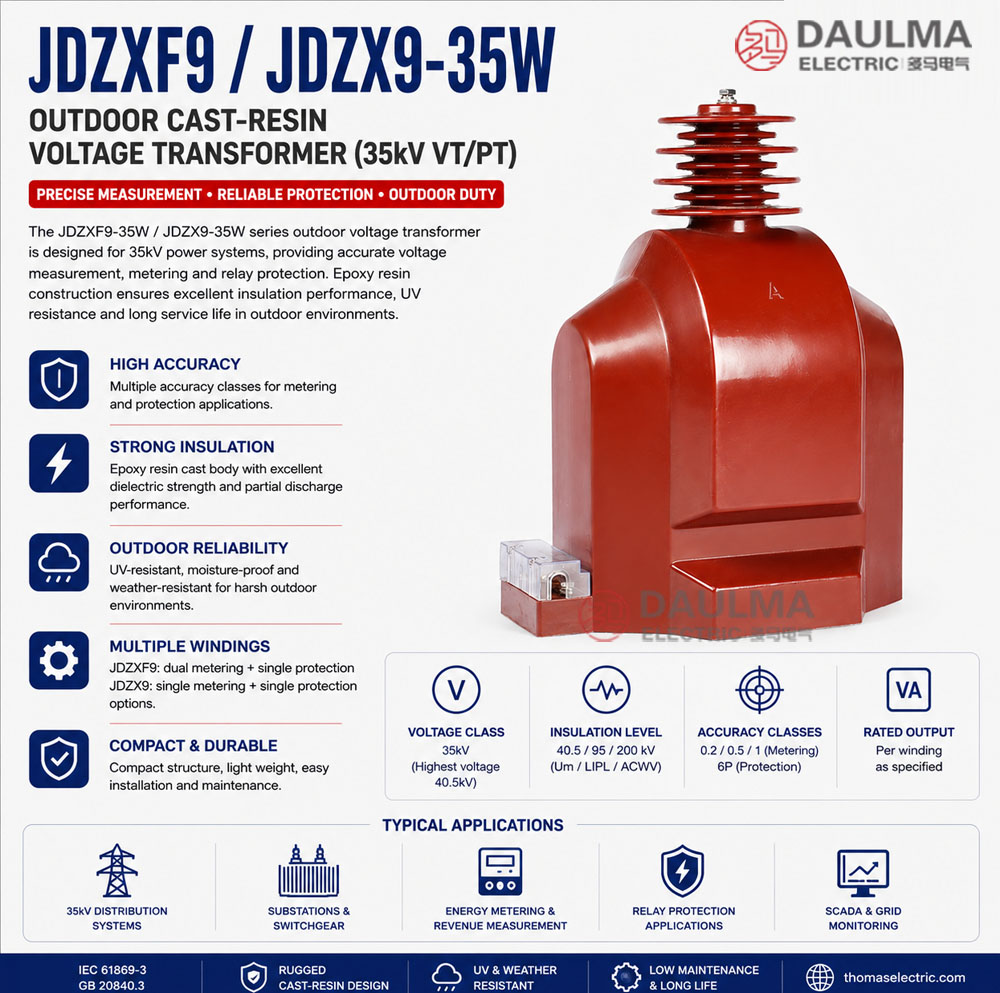

Onyesho la Bidhaa
Kanuni ya Uendeshaji
Kwa kutumia sheria ya Faraday ya uvutano wa umeme, kituo cha kubadilisha volti kina msingi wa chuma uliofungwa na mboboto ya msingi uliounganishwa na waya ya volti ya juu na mboboto za sekondari zinazotoa ishara za volti ya chini zilizostandarishwa. Mawimbi ya chuma yanayozalishwa na volti ya msingi yanavuta volti inayolingana katika mboboto ya sekondari, ikitoa volti ya pato iliyostandarishwa kupitia mizigo iliyounganishwa.
Nafasi ya Matumizi ya Mfumo
- Usambazaji wa Volts za Kati: Vifaa vya kibadilisho na mfumo wa usambazaji wa 35 kV nje ya nyumba
- Kupima Umeme: Upimaji wa umeme wa kipato na mfumo wa bei
- Mzunguko wa Ulinzi: Michoro ya ulinzi dhidi ya volti zaidi, volti chini, na ulinzi wa mwelekeo
- Unganisho la SCADA: Mifumo ya udhibiti wa ufuatiliaji na ukusanyaji wa data
Ukumbusho wa Muundo
Ujenzi uliojengwa kwa resini ya epoksi na muundo wa nje uliofungwa kikamilifu unahakikisha utendaji bora wa upole, unaponya nuru ya jua (UV), unaponya unga, na nguvu ya kimwili. Usanidi wa monti wa aina ya kusaidia unatoa usanidi thabiti katika vituo vya nje wakati unadumisha umbali bora wa uwanja wa umeme na umbali wa kusonga kwa mazingira ya uchafuzi wa Daraja II na Daraja IV.
Utambulisho wa Modeli
Maelezo ya Kodi ya Modeli
- J — Kituo cha kubadilisha volti (VT / PT)
- D — Moja kwa moja
- Z — Iliyopolewa kwa resini (epoksi), muundo uliofungwa kikamilifu
- X — Muundo wa nje (unayoweza kuzuia hali ya hewa)
- F — Mboboto nyingi za kupima (kwa JDZXF9 pekee)
- 9 — Kodi ya muundo (jukwaa/toleo)
- 35 — Daraja ya volti (kV)
- W — Toa tofauti ya daraja ya uchafuzi wa nje (kuongezeka kwa umbali wa kusonga)
Tope Tofauti
JDZX9-35 ina mboboto moja ya kupima na mboboto moja ya ulinzi, inayofaa kwa matumizi ya kawaida ya kupima na ulinzi. JDZXF9-35 ina mboboto mbili tofauti za kupima pamoja na mboboto moja ya ulinzi, inayo wezesha mzunguko wa kupima unaotengwa kwa mfumo wa kupima wa makosa mawili au mfumo wa kupima wa backup. Modeli zote mbili ni sawa kwa umeme wakati zinapoelezwa na uwiano sawa wa volti, madaraja sawa ya usahihi, mizigo, na viwango vya upole.
Hali za Huduma
Vituo vya kubadilisha volti vya JDZXF9-35W / JDZX9-35W vilivyoundwa kwa ajili ya matumizi ya nje chini ya hali za kawaida za huduma katika mfumo wa umeme wa volts za kati.
- Mazingira ya usanidi: Usanidi wa nje
- Urefu: Usiozidi mita 1000 juu ya UB (urefu mkubwa zaidi unapaswa kuelezwa kwa uthibitisho wa uhandisi)
- Joto la mazingira: −25 °C hadi +40 °C
- Joto la wastani la siku: Usiozidi 30 °C
- Daraja ya uchafuzi: Kiwango cha kawaida cha Daraja II (Daraja IV inapatikana kwa mazingira yenye uchafuzi mkubwa)
- Hali za mazingira: Inafaa kwa hali za hewa za nje; hakuna gesi kali za kuchoma au vyenye sumu; inaponya nuru ya jua (UV) na unga
Ujenzi
Muundo wa Ujenzi
- Muundo: Aina ya kusaidia (post) kwa ajili ya monti ya vituo vya nje
- Upole: Upole uliofungwa kikamilifu uliojengwa kwa resini ya epoksi na uso wa nje unaoponya nuru ya jua (UV)
- Msingi: Muundo wa msingi wa chuma cha silikoni uliofungwa na hasara ndogo ya mtiririko bila mzigo
- Mfumo: Mfumo uliojumuishwa wa upole wa msingi na sekondari na kusonga kwa muda mrefu kwa ajili ya upinzani dhidi ya uchafuzi
Ujenzi wa resini ya epoksi unatoa sifa thabiti za upole na upinzani dhidi ya unga, uvimbo wa nuru ya jua (UV), uchafuzi, mabadiliko ya joto, na uzee kwa huduma ya nje ya muda mrefu katika mazingira magumu.
Mbobo na Alama za Terminali
- Terminali za msingi: A (waya) / X (unganisho la neutrali au ardhi)
- Terminali za sekondari (Mboboto ya Kupima 1): a1 / x1 / xa
- Terminali za sekondari (Mboboto ya Kupima 2, kwa JDZXF9 pekee): a2 / x2 / xa
- Terminali za sekondari (Mboboto ya Ulinzi): ad / xd / xd
Alama za terminali zinafuata kanuni za IEC 61869 na GB 1207 za upole. Chini ya hali za kawaida za uendeshaji, wakati terminali A ina nguvu chanya kulingana na X, terminali a1/a2/ad zina nguvu chanya kwa wakati mmoja kulingana na x1/x2/xd kwa mtiririko huo. Utambuzi sahihi wa terminali unapaswa kuzingatiwa ili kuhakikisha utendaji wa kupima na ulinzi. Angalau kwenye kila mboboto ya sekondari lazima sehemu moja iwe imeunganishwa na ardhi kulingana na mahitaji ya usalama.
Data za Kiufundi
Sehemu hii inatoa data za kiufundi zilizolenga kuteua kwa ajili ya vituo vya nje vya kubadilisha volti vya JDZXF9-35 / JDZX9-35 vilivyoundwa kwa resini vilivyotumika katika mfumo wa AC wa daraja ya 35 kV (50 Hz / 60 Hz). Data zilizoonyeshwa hapa chini zinalenga kuteua kwa awali uwiano wa volti, mchanganyiko wa madaraja ya usahihi, na mizigo iliyopewa.
Maelezo: Mchanganyiko wa madaraja ya usahihi unaonyesha mboboto zilizopo za kupima/ulinzi katika VT moja (muundo wa mboboto nyingi unatumika). Pato lililotajwa (VA) limeelezwa kwa kila mboboto ya sekondari. Um ni volti ya juu ya mfumo. LIPL ni kiwango cha kinga cha uvimbo wa radi. ACWV ni volti ya uvimbo wa AC.
Alama: Uwiano wa volti unaelezwa kama thamani za fase-kwa-ardhi (35000/√3 = 20207 V kati ya waya na ardhi kwa mfumo wa 35 kV). Ukweli unapaswa kuwekwa kwa thamani za ubao wa jina na ripoti ya jaribio la kiwanda.
Rejeleo ya Data
| Modeli | Uwiano wa Volti Uliotajwa (V) |
Mchanganyiko wa Madaraja ya Usahihi |
Pato Lilitajwa (VA) |
Pato la Juu (VA) |
Kiwango cha Upole Uliotajwa (kV) |
|---|---|---|---|---|---|
| JDZX9-35 | 35000/√3 / 100/√3 / 100/3 | 0.2 / 6P | 30 / 100 | 600 | 40.5 / 95 / 200 |
| 0.5 / 6P | 50 / 100 | ||||
| JDZXF9-35 | 35000/√3 / 100/√3 / 100/√3 / 100/3 | 0.2 / 0.2 / 6P | 20 / 20 / 100 | 2×300 (kupima) 600 (ulinzi) |
|
| 0.2 / 0.5 / 6P | 25 / 30 / 100 | ||||
| 0.5 / 0.5 / 6P | 30 / 30 / 100 | ||||
| Mchanganyiko wa Desturi | Kama ilivyoelezwa |
Kumbuka: Mchanganyiko wa desturi wa madaraja ya usahihi na uwiano wa volti unapatikana kwa ombi. Uwiano wa volti mmoja tu unapaswa kutumika kwa wakati mmoja; matumizi ya pamoja ya vipengele vingi haviruhusiwi
Viwango & Marejeleo ya Kanuni
| Kiwango | Kichwa | Matumizi |
|---|---|---|
| IEC 61869-1 | Vifaa vya Kubadilisha — Sehemu 1: Mahitaji ya Jumla | Mahitaji ya jumla |
| IEC 61869-3 | Vifaa vya Kubadilisha — Sehemu 3: Mahitaji ya Ziada kwa Vituo vya Volti | Mahitaji maalum ya VT |
| GB 20840.1-2010 | Vifaa vya Kubadilisha — Sehemu 1: Mahitaji ya Jumla | Kiwango cha kitaifa (kilicholingana na mfumo wa IEC 61869) |
| GB 20840.3-2013 | Vifaa vya Kubadilisha — Sehemu 3: Vituo vya Volts | Mahitaji ya kitaifa ya VT (yalilingana na IEC 61869-3) |
| GB 1207-2006 | Vituo vya Volts vya Umeme | Kiwango cha kitaifa cha VT pale kinapoelezwa na mradi |
| IEC 60507 | Majaribio ya Uchafuzi wa Bandia kwa Vipole vya Volts za Juu | Uthibitisho wa daraja ya uchafuzi |
| IEC 60085 | Upole wa Umeme — Tathmini ya Joto | Rejeleo ya tathmini ya daraja ya joto la upole |
Ufuatiliaji wa Majaribio ya Kiwanda
- Majaribio ya kawaida kulingana na mahitaji ya IEC/GB (ikiwemo uthibitisho wa upole/maelezo, uthibitisho wa uwiano wa volti, na uthibitisho wa usahihi kulingana na daraja na mizigo iliyoelezwa)
- Majaribio ya dielektriki kulingana na mahitaji ya kuratibu upole na kiwango kilichotumika (ACWV, LIPL)
- Majaribio ya uvimbo mdogo pale kinapohitajika na mahitaji ya mradi
- Uchunguzi wa macho na kipimo cha kipimo ikiwemo alama, utii wa ujenzi, na uthibitisho wa umbali wa kusonga
- Majaribio ya aina na ya pekee kama inavyohitajika na spesifikesheni ya mradi (kuongezeka kwa joto, majaribio ya uchafuzi, uwezo wa kushikamana na tetemeko)
Usanidi & Kipimo
Umbizo
Kanuni za Uunganisho
- Vipimo vya umbizo na maelezo ya monti yanapatikana katika michoro ya kipimo.
- Kituo kinapaswa kusakinishwa kwa usalama kwa kutumia mashimo ya kusakinisha yaliyotajwa juu ya msingi thabiti wa nje au muundo.
- Uunganisho wa terminali ya msingi kinapaswa kufanyika kupitia terminali ya waya ya juu au muunganisho wa busbar.
- Lazima kudumisha umbali wa kutosha kwa ajili ya upole, usambazaji wa joto, kinga dhidi ya uvimbo wa radi, na ufikiaji wa matengenezo.
- Mzunguko wote wa sekondari lazima kuunganishwa na ardhi kwa sehemu moja kwa kila kundi la mboboto.
- Usanidi kinapaswa kufuata kanuni za umeme za mitaa na mahitaji ya umeme ya nje ya nyumba.
Vidokezo vya Usalama
- Kata mzunguko wa msingi kabla ya kufanya kazi yoyote ya uchunguzi au matengenezo.
- Wakati wa uchunguzi au matengenezo, terminali zote za msingi lazima zikatwe wazi na kusakinishwa.
- Angalau sehemu moja ya kila kundi la mboboto ya sekondari lazima kusakinishwa kwa usalama kulingana na IEC 61869-1 na kanuni za mitaa.
- Kazi zote za usanidi na matengenezo lazima kufuata kanuni za umeme za mitaa na taratibu za umeme.
- Zingatia mahitaji ya chini ya umbali wa kutosha kwa ajili ya eneo la kizuizi la kazi ya umeme kulingana na daraja ya volti inayotumika.
Maelezo ya Oda
Wakati wa kuweka oda, usanidi uliohitajika unapaswa kuelezwa kulingana na mahitaji ya mtandao wa mitaa, viwango vinavyotumika, na spesifikesheni ya kiufundi ya mradi. Vigezo vifuatavyo vinapaswa kuelezwa wazi kwa ajili ya uthibitisho wa kiufundi na utoaji wa tume:
- Uwiano wa volti uliotajwa (msingi/sekondari)
- Mahitaji ya matumizi na usahihi (mchanganyiko wa madaraja ya usahihi ya kupima na/au ulinzi)
- Mizigo iliyotajwa (VA) kwa kila mboboto ya sekondari
- Mahitaji ya kiwango cha upole: Um / LIPL / ACWV
- Daraja ya uchafuzi: Daraja ya kawaida II au kusonga kwa muda mrefu cha Daraja IV
- Marudio: 50 Hz au 60 Hz
- Mahitaji maalum: Usahihisho wa urefu, uwezo wa kushikamana na tetemeko, usambazaji wa terminali, mahitaji ya majaribio
Ikiwa mahitaji ya umeme wa mitaa au ya mradi yanatumika (k.m., vyeti maalum vya majaribio, usambazaji wa terminali, vizingiti vya monti, lugha ya waraka, sababu za usahihisho wa urefu, au uwezo wa kushikamana na tetemeko), eleza hayo wakati wa kuweka oda. Usanidi maalum unapaswa kuthibitishwa kwa mkataba wa kiufundi na karatasi ya data ya mwisho kabla ya utengenezaji.
